湖南省土建专业中级职称考试《市政工程专业知识》考前必看知识总结第一章工程制图与识图重要考点：第一节识图基本知识和技能1．比例（基本概念）2．尺寸标注（组成：尺寸界限、尺寸线、尺寸起止符号、尺寸数字；单位）3．索引符号幻灯片54．指北针5．标高（绝对标高、相对标高）（1）标高符号的尖端应指至被注高度的位置。

尖端宜向下，也可向上。

标高数字应注写在标高符号的上侧或下侧。

（2）标高数字应以米为单位。

（3）零点标高应注写成±0．000，正数标高不注“＋”，负数标高应注“—”，例如3.000、—0.600。

【真题-单选】下列关于标高的标注正确的是（）。

A.标高一般以厘米计B.标高数字中的“-”号，表示该处完成高程低于地面高程。

C.一个构件上只能标一个标高D.标高数字中的“-”号，表示该处完成高程低于零点高程【答案】D6.坡度：垂直高度h和水平距离l的比i=tan坡角百分比法、度数法、密位法和分数法四种（坡度符号“←”或者，箭头应指向下坡方向。

也可用直角三角形的形式标注【真题-单选】下列关于坡度标注的说法，错误的是（）。

A.坡度是用坡度角表示B.坡度可以换算成百分比C.坡度也可用直角三角形的形式标注D.坡度可用高宽比来表示【答案】A7．常用市政材料图例8．图幅（A3:420*297;A4可立式使用）9．线型（实线、虚线、点画线、折断线、波浪线；粗：中：细=1:0.5：0.25）10．投影概念（投影线、空间形体、投影面）11．投影的分类（中心投影法、平行投影法：正投影法和斜投影法●12、工程中常见的几种投影图●正投影图、轴测图、透视图、标高投影图13．三面正投影三等关系长对正：V面投影和H面投影符合左右对正高平齐：V面投影和W面投影符合上下对齐宽相等：H面投影和W面投影符合宽度相等14．基本形体的投影（平面体、曲面体）15．剖面图和断面图（概念、区别）第二节施工图的识读（结合《道路工程制图标准》）1、道路工程图（路线平面图、纵断面图、路基横断面图）2、路线平面图3、路线平面图的常用图例5、路线纵断面图6、路基横断面图（填方路基、挖方路基、半填半挖路基）排列顺序：桩号；由下向上；由左向右7、桥位平面图不反映桥梁的具体形式和内容作为设计桥梁、施工定位的依据幻灯片258、桥位地质断面图（河床断面线（用粗实线绘制），最高水位、常水位、最低水位，钻孔位置、间距、孔口标高和钻孔深度，土壤的分层（用细实线绘制）、标高和各土层的物理力学性质）9、桥梁总体布置图（立面图、平面图、剖面图）型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明10、钢筋结构图11、钢筋末端的标准弯钩（90°、135°、180°）12、预应力钢筋表示方法13、隧道工程图（隧道洞门图、横断面图：表示洞身形状和衬砌：及避车洞图）14、隧道洞门图洞口环框端墙式翼墙式柱式【真题多选】桥梁的总体布置图主要表明桥梁的（）等，作为施工时明确墩台位置、安装构件和控制标高的依据。

市政工程施工图识读一、市政工程施工图的基本要素1. 图纸编号：市政工程施工图纸按照一定的编号系统进行编制，通常包括项目名称、图纸编号、图纸名称、图幅、比例等内容。

图纸编号是辨识图纸的重要依据，施工过程中需根据编号找到对应的施工图纸。

2. 地图测量资料：市政工程施工图通常包括地形测量、土质测定、地质勘探等相关资料，用于确定施工地点的地貌特征、土层结构和地质条件。

这些资料对工程的施工和设计起着重要的指导作用。

3. 工程标高：市政工程施工图中标注了各种地面高程、结构高程和埋设管道的深度等信息，这些高程数据是施工过程中进行挖掘、填土、埋设管线等作业的重要依据。

4. 立面图和平面图：市政工程施工图中包括了建筑物的立面图和平面图，用于展示建筑物的外观和内部结构，帮助施工人员了解建筑物的构造和空间布局。

5. 施工工序和安全注意事项：市政工程施工图中通常包括了施工的工序流程、安全注意事项和质量控制要求，帮助施工人员合理安排施工顺序，保障施工的安全和质量。

二、市政工程施工图的主要内容1. 道路施工图：道路施工图主要包括道路的设计要求、路面结构、路基处理、排水结构、路缘石、交通标线等内容，帮助施工人员按照设计要求进行道路的施工和维护。

2. 桥梁施工图：桥梁施工图主要包括桥梁的型式、桥墩、桥面、承台、伸缩缝、桥梁防护等内容，帮助施工人员了解桥梁的结构和施工方法，确保桥梁的安全和稳定。

3. 排水施工图：排水施工图主要包括排水管线的布置、排水口的设置、排水井的构造、雨水口的规格、雨水管的材质等内容，帮助施工人员进行排水系统的建设和维护。

4. 燃气、给水、热力施工图：燃气、给水、热力施工图主要包括管线的布置、管径、材质、连接方式、阀门、水表、泵房、加热设备等内容，帮助施工人员了解管线系统的结构和施工要求，确保供水、供热和供气的正常运行。

5. 基础设施施工图：基础设施施工图主要包括路灯、交通设施、绿化、围墙、防护设施等内容，帮助施工人员了解这些基础设施的布置和施工方法，美化城市环境，提升城市品位。

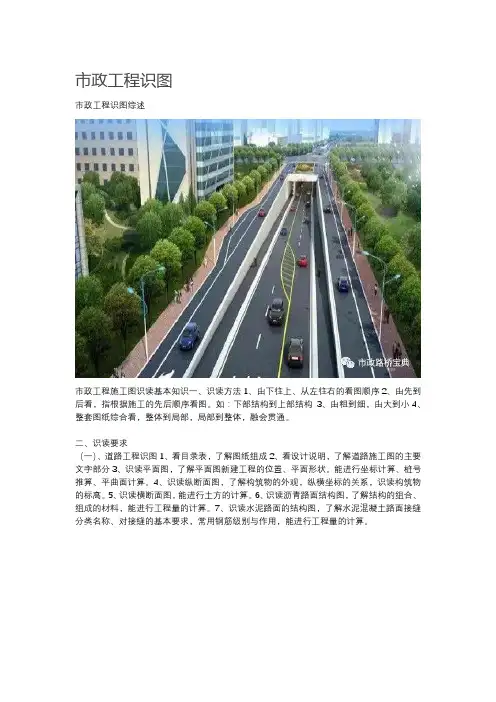

市政工程识图市政工程识图综述市政工程施工图识读基本知识一、识读方法1、由下往上、从左往右的看图顺序2、由先到后看，指根据施工的先后顺序看图。

如：下部结构到上部结构3、由粗到细，由大到小 4、整套图纸综合看，整体到局部，局部到整体，融会贯通。

二、识读要求（一）、道路工程识图1、看目录表，了解图纸组成2、看设计说明，了解道路施工图的主要文字部分3、识读平面图，了解平面图新建工程的位置、平面形状。

能进行坐标计算、桩号推算、平曲面计算。

4、识读纵断面图，了解构筑物的外观，纵横坐标的关系，识读构筑物的标高。

5、识读横断面图，能进行土方的计算。

6、识读沥青路面结构图，了解结构的组合、组成的材料，能进行工程量的计算。

7、识读水泥路面的结构图，了解水泥混凝土路面接缝分类名称、对接缝的基本要求，常用钢筋级别与作用，能进行工程量的计算。

（二）桥梁工程图识读1、看目录表，了解图纸组成2、看设计说明，了解桥梁施工图的主要文字部分3、识读总体布置图，各个工程结构图的名称、结构尺寸。

4、识读桥梁下部结构的桩基础、桥台、桥墩施工图5、识读钢筋混凝土简支梁桥施工图6、识读桥面系施工图，桥面铺装、桥面排水、人行道、栏杆、灯柱及桥面伸缩缝的构造。

7、识读钢筋布置图，各类钢筋代号、根数、位置、作用、钢筋工程量的计算。

注意：初识图应综合各专业图纸找出“错、漏、碰、缺”（三）、排水工程识读1、看目录表，了解图纸组成2、看设计说明，了解桥梁施工图的主要文字部分3、识读平面图，了解平面图上面污水管道的布置、坡度、标高，并与平面图相对应。

4、识读纵断面图，了解排水管道的管径、坡度、标高，并与平面图相对应。

5、识读排水结构图，了解排水检查井、雨水口等结构构造道路工程图识读一、平面图平面图表示道路的走向、平面线型、两侧地形、路幅布置、路线定位。

道路红线：道路红线一般是指道路用地的边界线道路中心线：道路中心线用来区分不同方向的车道里程桩号：而里程桩号，是以此路的起点O进行起算的（设计中8+560，公里数+米数）道路桩号：是以所要建设的道路的起点为O进行起算的。
