铣刀的种类及应用如何选择铣刀是金属加工中常用的一种刀具，广泛应用于各种铣削加工中。
根据不同的材料、工件以及所需加工效果，选择适合的铣刀种类和参数非常重要。
下面将从铣刀的分类、材料选择、工艺参数等方面详细介绍如何选择适合的铣刀。
一、铣刀的分类铣刀根据结构和形状可分为以下几种类型：1. 面铣刀：特点是刀齿分布在刀具的表面上，通过旋转运动实现铣削。
适用于精密铣削，如平面、沟槽、浅切槽等加工。
2. 端铣刀：用于铣削工件的侧面，在金属切削中常用的端铣刀有立铣刀（刀齿布置在刀体端面上）和侧铣刀（刀齿布置在刀体的侧面上）。
3. T形槽铣刀：适用于加工T形槽的铣削，常用于机械加工中的固定螺栓以及V 形和H形槽的加工。
4. 腰铣刀：刀片横截面呈腰形，常用于倒角、凹槽、V形槽等加工。
5. 弯刀：较适合于曲面铣削，可分为球头铣刀和细长弯刀两种。
二、材料选择铣刀的材料主要由刀片和刀体两部分组成，两者要整体匹配，以确保切削性能和寿命。
常用的刀片材料有硬质合金、高速钢、陶瓷和蓝宝石等。
硬质合金刀片具有硬度高、耐磨性好等特点，适合于高速切削和加工难加工材料。
高速钢刀片强度高、耐冲击能力好，适用于一般切削条件。
陶瓷刀片具有耐磨性好、热稳定性好等特点，适用于高温加工。
蓝宝石刀片硬度高、寿命长，适用于高精密度、高表面质量的加工。
刀体的材料一般为优质的纯净钢材，如优质合金结构钢或工具钢。
刀体的材料选择要考虑到刚性、刚性和刚性，以保证刀具的刚性和稳定性。
三、工艺参数选择选择合适的工艺参数是铣刀应用的关键。
主要包括切削速度、进给量、切削深度和切削力等参数。
1. 切削速度：是指铣刀在加工过程中刀齿与工件相对运动的速度。
切削速度的选择要根据刀具材料、工件材料以及加工质量要求等因素综合考虑。
在保证工件表面质量的前提下，应尽可能提高切削速度以提高生产效率。
2. 进给量：是指铣刀每转一圈沿工件轴向移动的距离。
进给量的选择与加工效果和材料性质密切相关。

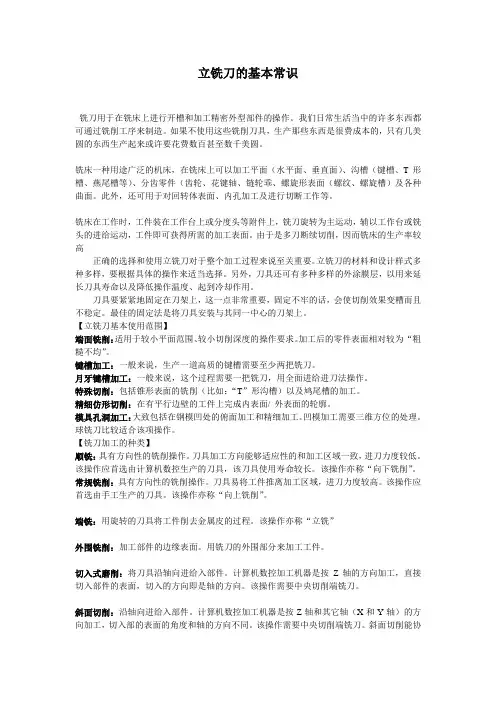

立铣刀的基本常识铣刀用于在铣床上进行开槽和加工精密外型部件的操作。
我们日常生活当中的许多东西都可通过铣削工序来制造。
如果不使用这些铣削刀具，生产那些东西是很费成本的，只有几美圆的东西生产起来或许要花费数百甚至数千美圆。
铣床一种用途广泛的机床，在铣床上可以加工平面（水平面、垂直面）、沟槽（键槽、T形槽、燕尾槽等）、分齿零件（齿轮、花键轴、链轮乖、螺旋形表面（螺纹、螺旋槽）及各种曲面。
此外，还可用于对回转体表面、内孔加工及进行切断工作等。
铣床在工作时，工件装在工作台上或分度头等附件上，铣刀旋转为主运动，辅以工作台或铣头的进给运动，工件即可获得所需的加工表面。
由于是多刀断续切削，因而铣床的生产率较高正确的选择和使用立铣刀对于整个加工过程来说至关重要。
立铣刀的材料和设计样式多种多样，要根据具体的操作来适当选择。
另外，刀具还可有多种多样的外涂膜层，以用来延长刀具寿命以及降低操作温度、起到冷却作用。
刀具要紧紧地固定在刀架上，这一点非常重要，固定不牢的话，会使切削效果变糟而且不稳定。
最佳的固定法是将刀具安装与其同一中心的刀架上。
【立铣刀基本使用范围】端面铣削：适用于较小平面范围、较小切削深度的操作要求。
加工后的零件表面相对较为“粗糙不均”。
键槽加工：一般来说，生产一道高质的键槽需要至少两把铣刀。
月牙键槽加工：一般来说，这个过程需要一把铣刀，用全面进给进刀法操作。
特殊切削：包括锥形表面的铣削（比如：“T”形沟槽）以及鸠尾槽的加工。
精细仿形切削：在有平行边壁的工件上完成内表面/ 外表面的轮廓。
模具孔洞加工：大致包括在钢模凹处的俯面加工和精细加工。
凹模加工需要三维方位的处理。
球铣刀比较适合该项操作。
【铣刀加工的种类】顺铣：具有方向性的铣削操作。
刀具加工方向能够适应性的和加工区域一致，进刀力度较低。
该操作应首选由计算机数控生产的刀具，该刀具使用寿命较长。
该操作亦称“向下铣削”。
常规铣削：具有方向性的铣削操作。
刀具易将工件推离加工区域，进刀力度较高。
铣刀的选用一、铣刀的种类铣刀的种类很多，这里只介绍几种在数控机床上常用的铣刀。
铣刀：在回转体表面上或端面上分布有多个刀齿的多刃刀具。
粗齿铣刀－－刀齿少、粗，刀具强度大，用于粗加工；细齿铣刀－－刀齿多，用于精加工。
1、面铣刀（端铣刀）主要用于立式铣床上加工平面、台阶面。
主切削刃分布在铣刀的圆柱面上，副切削刃分布在端面上。
（1）高速钢整体式：刀齿损坏后很难修复。
――应用不多。
（2）硬质合金面铣刀与高速钢铣刀相比，铣削速度较高、加工效率高、加工表面质量也好，并可加工带有硬皮和淬硬层的工件，故得到广泛应用。
按刀片和刀齿的安装方式不同，可分为：a.整体焊接式：将硬质合金刀片与合金钢刀体焊接而成，结构紧凑，制造方便。
但刀齿损坏后很难修复。
应用不多。
b.机夹－焊接式：将硬质合金刀片焊接在小刀头上，再将小刀头装在刀体槽中，用机械方法夹固。
刀头损坏后，只要更换新刀头即可，刀体可以继续使用。
应用较多。
c.可转位式将可转位刀片通过夹紧元件夹固在刀体上，一个切削刃用钝后，将刀片转位，全部切削刃钝后，更换新刀片。
该种铣刀加工质量稳定，切削效率高，刀具寿命长，刀片调整、更换方便，适合在数控铣床或加工中心上使用。
应用广泛。
2、立铣刀主要用于立式铣床上加工外周面、凹槽、台阶面等。
主切削刃分布在铣刀的圆柱面上，副切削刃分布在端面上，且端面中心有顶尖孔，因此，铣削时不能沿铣刀轴向进给，只能沿径向进给。
为了能加工较深的沟槽，并保证有足够的备磨量，立铣刀的轴向长度一般较长。
为了改善切屑卷曲情况，增大容屑空间，防止切屑堵塞，刀齿数比较少，容屑槽圆弧半径则较大。
一般粗齿立铣刀齿数Z＝3－4，细齿Z＝5－8，容屑槽圆弧半径r＝2－5mm。
图2－49为高速钢立铣刀。
应用较广，但切削效率较低。
图2－50为硬质合金可转位式立铣刀。
切削效率高。
3、键槽铣刀主要用于立式铣床上加工圆头封闭键槽。
先轴向进给达到槽深，然后沿键槽方向铣出键槽全长。
外形象立铣刀，仅有2个刀瓣，端面无顶尖孔，端面刃从外圆延至轴心。

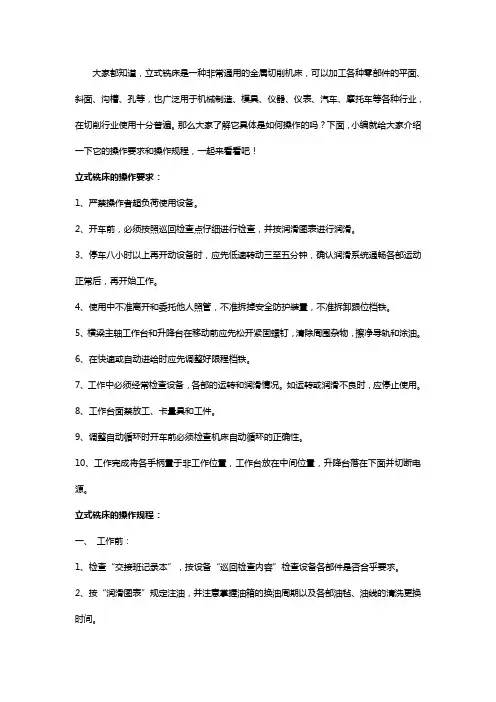

大家都知道，立式铣床是一种非常通用的金属切削机床，可以加工各种零部件的平面、斜面、沟槽、孔等，也广泛用于机械制造、模具、仪器、仪表、汽车、摩托车等各种行业，在切削行业使用十分普遍。
那么大家了解它具体是如何操作的吗？下面，小编就给大家介绍一下它的操作要求和操作规程，一起来看看吧！立式铣床的操作要求：1、严禁操作者超负荷使用设备。
2、开车前，必须按照巡回检查点仔细进行检查，并按润滑图表进行润滑。
3、停车八小时以上再开动设备时，应先低速转动三至五分钟，确认润滑系统通畅各部运动正常后，再开始工作。
4、使用中不准离开和委托他人照管，不准拆掉安全防护装置，不准拆卸跟位档铁。
5、横梁主轴工作台和升降台在移动前应先松开紧固螺钉，清除周围杂物，擦净导轨和涂油。
6、在快速或自动进给时应先调整好限程档铁。
7、工作中必须经常检查设备，各部的运转和润滑情况。
如运转或润滑不良时，应停止使用。
8、工作台面禁放工、卡量具和工件。
9、调整自动循环时开车前必须检查机床自动循环的正确性。
10、工作完成将各手柄置于非工作位置，工作台放在中间位置，升降台落在下面并切断电源。
立式铣床的操作规程：一、工作前：1、检查“交接班记录本”，按设备“巡回检查内容”检查设备各部件是否合乎要求。
2、按“润滑图表”规定注油，并注意掌握油箱的换油周期以及各部油毡、油线的清洗更换时间。
二、工作中：1、开车时先以低速运转三至五分钟，确认润滑系统畅通，各部运转正常后方可开始工作。
2、严禁超负荷超技术规格使用设备。
3、装卡工件必须牢靠。
铣削不正规的工件时，工件重心应放在工作台的中间位置。
4、正确安装刀具，合理选择刀具和切削用量，并经常检查刀具的紧固及磨损情况。
5、刀杆锥面、锥肩平面应清洁，无伤痕，锥度要相符。
6、铣削平面时，必须使用四个刀刃以上的刀盘，防止过大冲击振动。
禁止使用磨钝了的刀具加工工件。
7、在使用工作台纵向工作时，应将横向和垂直方向紧固螺钉拧紧，使用横向工作时，也应将纵向及垂直方向紧固，避免工作台震动。
简述立铣刀的的特点及应用场合立铣刀是一种常用的切削工具，在机械加工中起着至关重要的作用。
它有着独特的特点，可应用于许多不同的场合。
下面我将详细介绍立铣刀的特点及其应用场合。
立铣刀的特点首先体现在硬度上。
由于立铣刀是由高速钢或硬质合金制成，因此具有很高的硬度，能够在高速切削中保持较好的刚性和稳定性。
此外，立铣刀具有较好的切削性能和切削寿命，能够满足长时间的连续切削需求。
其次，立铣刀的刀面设计具有很好的切削效果。
立铣刀刀面为刃部分、侧面和刀尖，可以根据不同的加工要求进行修整和保养。
刃部分采用锋利的刃角设计，能够有效地切削工件，提高加工效率。
侧面具备强大的切削力，可用于侧面切削或开槽加工。
刀尖则能够用于开孔、精加工等特殊需求。
此外，立铣刀具有多种不同类型和规格可选择。
无论是直柄立铣刀、锥柄立铣刀还是握柄立铣刀，都可以根据加工的需求选择合适的刀具。
不同类型的立铣刀具备各自的特点和适用范围，使得加工过程更加灵活和高效。
立铣刀在许多机械加工的场合得到广泛应用。
首先，在车床上使用立铣刀进行机械加工，可以对工件进行平面铣削、开槽等操作。
其次，在铣床上使用立铣刀，可以进行多种加工，如开槽、修整、螺纹加工等。
另外，立铣刀还可用于钻床、镗床等机床上，适用于各种材料的加工，如铝合金、钢材、铸铁等。
总结起来，立铣刀具有硬度高、切削效果好、规格多等特点，适用于机械加工的各个环节。
在选择立铣刀时，需根据加工要求和机床类型选择合适的刀具。
使用立铣刀时，应注意刀具的修整和保养，以保证其切削性能和寿命。
立铣刀的广泛应用促进了机械加工的进一步发展，为制造业的发展做出了重要贡献。
数控刀具分类知识点数控刀具是指在数控机床上使用的切削工具，它是实现数控加工的关键装备之一。
数控刀具的分类是非常重要的，它能够帮助我们更好地选择合适的刀具，提高加工效率和质量。
下面将介绍数控刀具的常见分类。
一、按用途分类 1. 铣削刀具：用于进行铣削加工，可分为立铣刀、球头铣刀、T型铣刀、齿轮铣刀等。
2.钻削刀具：用于进行钻削加工，可分为钻头、铰刀、扩孔器等。
3.车削刀具：用于进行车削加工，可分为外圆车刀、内圆车刀、螺纹车刀等。
4.刨削刀具：用于进行刨削加工，可分为平面刨刀、柄式刨刀等。
5.镗削刀具：用于进行镗削加工，可分为精密镗刀、钻孔镗刀等。
6.切槽刀具：用于进行切槽加工，可分为直槽刀、侧切刀、T型切槽刀等。
二、按切削方式分类 1. 全切削刀具：刀具切削全部工件，例如铣刀、钻头等。
2.单齿切削刀具：每次只有一个刃口参与切削，例如车削刀具。
3.多刃齿切削刀具：每次有多个刃口参与切削，例如铣刀。
三、按刀具材料分类 1. 高速钢刀具：使用高速钢材料制造的刀具，适用于中低强度工件的加工。
2.硬质合金刀具：使用硬质合金材料制造的刀具，具有优异的耐磨性和硬度，适用于高硬度工件的加工。
3.陶瓷刀具：使用陶瓷材料制造的刀具，具有高硬度、高耐磨性和耐高温等特点，适用于高速、高温加工。
4.超硬材料刀具：使用金刚石或立方氮化硼等超硬材料制造的刀具，具有极高的硬度和耐磨性，适用于超硬工件的加工。
四、按刀具结构分类 1. 固定刀具：刀具刃口固定，例如铣刀。
2.可转位刀具：刀具刃口可通过转位换刃，例如车削刀具。
3.模块化刀具：刀具刃口和刀柄分离，可通过更换不同的刀柄和模块实现不同加工要求，例如钻头。
五、按刀具形状分类 1. 平面刀具：刀具刃口平面，例如铣刀。
2.圆柱刀具：刀具刃口形状为圆柱，例如钻头。
3.圆锥刀具：刀具刃口形状为圆锥，例如铰刀。
4.锥度刀具：刀具刃口形状为锥度，例如车削刀具。
综上所述，数控刀具的分类是多方面的，从用途、切削方式、材料、结构和形状等方面进行分类可以帮助我们更好地选择合适的刀具，提高加工效率和质量。

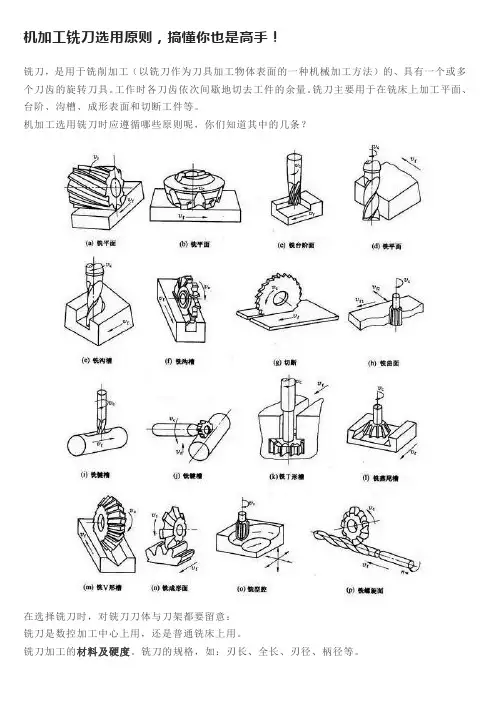

机加工铣刀选用原则，搞懂你也是高手！铣刀，是用于铣削加工（以铣刀作为刀具加工物体表面的一种机械加工方法）的、具有一个或多个刀齿的旋转刀具。
工作时各刀齿依次间歇地切去工件的余量。
铣刀主要用于在铣床上加工平面、台阶、沟槽、成形表面和切断工件等。
机加工选用铣刀时应遵循哪些原则呢，你们知道其中的几条？在选择铣刀时，对铣刀刀体与刀架都要留意：铣刀是数控加工中心上用，还是普通铣床上用。
铣刀加工的材料及硬度。
铣刀的规格，如：刃长、全长、刃径、柄径等。
如果是数控加工中心上用的，那就应该选用整体硬质合金的，普通铣床上用的就可以选用白钢的。
白钢铣刀和硬质合金铣刀相比硬度较软。
高速钢刀便宜，韧性好，但强度不高，容易让刀，而且耐磨性，热硬性相对来说较差，高速钢铣刀的热硬性600度左右，硬度65HRC左右，很明显当用白钢铣较硬材料的时候，如果冷却液不到位的话很容易烧刀这就是热硬性不高的原因之一。
硬质合金铣刀热硬性好，耐磨，但抗冲击性能差，随便摔一下刀刃就会碎，硬质合金是用粉末冶金的方法制成的材料，硬度可达90HRA左右,热性性可达900-1000度左右。
所以，白钢适合普通铣床用，合金铣刀时候数控加工中心用。
01铣刀直径的选用铣刀直径的选用视产品及生产批量的不同差异较大，刀具直径的选用主要取决于设备的规格和工件的加工尺寸。
①平面铣刀。
选择平面铣刀直径时主要需考虑刀具所需功率应在机床功率范围之内，也可将机床主轴直径作为选取的依据。
平面铣刀直径可按D＝1.5d（d为主轴直径）选取。
在批量生产时，也可按工件切削宽度的1.6倍选择刀具直径。
②立铣刀。
立铣刀直径的选择主要应考虑工件加工尺寸的要求，并保证刀具所需功率在机床额定功率范围以内。
如系小直径立铣刀，则应主要考虑机床的最高转数能否达到刀具的最低切削速度（60m/min）。
③槽铣刀。
槽铣刀的直径和宽度应根据加工工件尺寸选择，并保证其切削功率在机床允许的功率范围之内。
02铣刀刀片的选择对于精铣，最好选用磨制刀片。
机加工中常用的4种铣刀1、面铣刀面铣刀，主切削刃分布在圆柱或圆锥表面上，端面切削刃为副切削刃，铣刀的轴线垂直于被加工表面。
面铣刀主要用在立式铣床或卧式铣床上加工台阶面和平面，特别适合较大平面的加工，主偏角为90°的面铣刀可铣底部较宽的台阶面。
用面铣刀加工平面，同时参加切削的刀齿较多，又有副切削刃的修光作用，使加工表面粗糙度值小，因此可以用较大的切削用量，生产率较高，应用广泛。
2、立铣刀立铣刀是数控铣削中最常用的一种铣刀，其结构，圆柱面上的切削刃是主切削刃，端面上分布着副切削刃，主切削刃一般为螺旋齿，这样可以增加切削平稳性，提高加工精度。
由于普通立铣刀端面中心处无切削刃，所以立铣刀工作时不能作轴向进给，端面刃主要用来加工与侧面相垂直的底平面。
立铣刀主要用于加工凹槽，台阶面以及利用靠模加工成形面。
3、三面刃铣刀三面刃铣刀，可分为直齿三面刃和错齿三面刃。
它主要用在卧式铣床上加工台阶面和一端或二端贯穿的浅沟槽。
三面刃铣刀除圆周具有主切削刃外，两侧面也有副切削刃，从而改善了切削条件，提高了切削效率，减小了表面粗糙度值。
但重磨后宽度尺寸变化较大，镶齿三面刃铣刀可解决这一个问题。
4、螺纹铣刀螺纹铣削做为一种采用数控机床加工螺纹的方法，首先在欧，美流行开来．随着中国数控机床的发展，也逐步得到中国广大客户的接受和喜爱．螺纹铣削借助数控加工中心机床的三轴联动功能及G02或G03螺旋插补指令，完成螺纹铣削工作。
螺纹铣刀，作为一种近年来快速发展的先进刀具，正越来越广泛地被企业接受，并表现出卓越超凡的加工性能，成为企业降低螺纹加工成本，提高效率，解决螺纹加工难题的有力武器。
铣刀材料的种类及牌号?1铣刀切削部分材料的基本要求：1）高硬度和耐磨性：在常温下，切削部分材料必须具备足够的硬度才能切入工件；具有高的耐磨性，刀具才不磨损，延长使用寿命。
2）好的耐热性：刀具在切削过程中会产生大量的热量，尤其是在切削速度较高时，温度会很高，因此，刀具材料应具备好的耐热性，既在高温下仍能保持较高的硬度，有能继续进行切削的性能，这种具有高温硬度的性质，又称为热硬性或红硬性。
铣刀种类及规格含图)————————————————————————————————作者：————————————————————————————————日期：铣刀种类及其规格铣刀,是用于铣削加工的、具有一个或多个刀齿的旋转刀具。
工作时各刀齿依次间歇地切去工件的余量。
铣刀主要用于在铣床上加工平面、台阶、沟槽、成形表面和切断工件等。
种类铣刀按用途区分有多种常用的型式。
①圆柱形铣刀:用于卧式铣床上加工平面。
刀齿分布在铣刀的圆周上,按齿形分为直齿和螺旋齿两种。
按齿数分粗齿和细齿两种。
螺旋齿粗齿铣刀齿数少,刀齿强度高,容屑空间大,适用于粗加工;细齿铣刀适用于精加工。
②面铣刀:用于立式铣床、端面铣床或龙门铣床上加工平面端面和圆周上均有刀齿也有粗齿和细齿之分。
其结构有整体式、镶齿式和可转位式3种。
③立铣刀:用于加工沟槽和台阶面等,刀齿在圆周和端面上,工作时不能沿轴向进给。
当立铣刀上有通过中心的端齿时可轴向进给。
④三面刃铣刀:用于加工各种沟槽和台阶面其两侧面和圆周上均有刀齿。
⑤角度铣刀:用于铣削成一定角度的沟槽,有单角和双角铣刀两种。
⑥锯片铣刀:用于加工深槽和切断工件,其圆周上有较多的刀齿。
为了减少铣切时的摩擦刀齿两侧有15′~1°的副偏角。
此外还有键槽铣刀、燕尾槽铣刀、T形槽铣刀和各种成形铣刀等。
铣刀的结构分为4种。
①整体式:刀体和刀齿制成一体。
②整体焊齿式:刀齿用硬质合金或其他耐磨刀具材料制成并钎焊在刀体上。
③镶齿式:刀齿用机械夹固的方法紧固在刀体上。
这种可换的刀齿可以是整体刀具材料的刀头也可以是焊接刀具材料的刀头。
刀头装在刀体上刃磨的铣刀称为体内刃磨式;刀头在夹具上单独刃磨的称为体外刃磨式。
④可转位式(见可转位刀具):这种结构已广泛用于面铣刀、立铣刀和三面刃铣刀等。
直柄立铣刀规格表直柄立铣刀规格刃部长度全长规格刃部长度全长2 7 40 1/8 3/8 2—5/163 8 40 3/16 1/2 2—5/164 11 43 1/4 5/8 2—7/165 12 47 5/16 3/4 2—1/26 13 57 3/8 3/4 2—1/28 19 63 7/16 1 2—11/1610 22 72 1/2 1—1/4 3—1/412 26 82 9/16 1—3/8 3—3/814 26 82 5/8 1—5/8 3—3/416 32 90 11/16 1—5/8 3—3/418 32 90 7/8 1—7/8 4—1/820 38 100 1 2 4—1/2产品名称产品规格产品材料锯片铣刀Ф60—Ф200 高速工具钢切口铣刀Ф40—Ф80 高速工具钢直齿三面刃铣刀Ф50—Ф130 高速工具钢齿轮滚刀M1—M10高速工具钢高速工具钢直柄键槽铣刀规格Ф2—Ф20 锥柄立铣刀规格Ф14—Ф50 椎柄键槽铣刀规格Ф14—Ф50规格刃部长度全长规格刃部长全长莫氏椎柄号规格刃部长全长莫氏椎柄号2 4 35 14 26 111 2 14 24 110 23 5 35 16 32 117 2 16 28 115 24 7 35 18 32 117 2 18 32 120 25 8 40 20 38 123 2 20 36 125 26 10 45 22 38 140 3 22 36 125 28 14 50 25 45 147 3 24 40 145 310 18 60 28 45 147 3 25 40 145 312 22 65 30 45 147 3 28 45 150 314 24 70 32 53 178 4 32 50 155 316 28 75 35 53 178 4 36 55 185 418 32 80 36 53 178 4 40 60 190 420 36 85 40 63 188 4 45 65 195 445 63 188 4 50 65 195 450 75 200 4。
立铣刀的分类
立铣刀按照不同的分类标准可以分为以下几类：
1. 刀杆形式分类：
- 直柄立铣刀：刀杆完全垂直于工件表面。
- 锯齿立铣刀：刀杆上安装有锯齿状的铣刀，用于进行开槽、切割等操作。
- 锥柄立铣刀：刀杆末端设计为圆锥形，可以快速安装和拆卸。
2. 刀片形式分类：
- 一字刃立铣刀：刀片的铣刃只有一个刃口，适用于加工强
度较大、材料较硬的工件。
- 多刃立铣刀：刀片的铣刃有多个刃口，可以同时进行多刃
铣削，提高加工效率。
3. 刀具类型分类：
- 面铣刀：用于平面铣削，一般有直径较大的圆形刀片。
- 槽铣刀：用于加工槽、凹槽等形状，刀片有锯齿状或直刃状。
- 竖铣刀：用于铣削竖直面，刀片通常呈反齿排列。
- T型铣刀：刀片呈T型，适用于进行T型槽的铣削。
4. 刀具材料分类：
- 高速钢立铣刀：常用的刀具材料，适用于一般材料的铣削。
- 硬质合金立铣刀：由硬质合金制成的刀片，具有较高的硬
度和耐磨性，适用于高硬度材料的铣削。
以上是立铣刀的一些基本分类，不同的分类标准适用于不同的加工需求和材料特性。
立铣刀各部分的名称和刃数
2009-6-6 10:28:00 来源：马棚网阅读：351次我要收藏
【字体：大中小】
通过了解立铣刀各部分的名称和刃数，可以更好地利用刀具进行编程，避免刀具选择不当而造成过切或撞刀等现象的发生。
1．立铣刀各部分的名称
立铣刀各部分的名称，如图1所示。
图1 立铣刀各部分的名称
2．立铣刀的齿数与容屑槽截面积比
立铣刀的齿数与容屑槽截面积比，如图2所示。
图2 立铣刀的齿数与容屑槽截面积比
表1所示为齿数与容屑槽的特点。
表1 齿数与容屑槽特点
3．立铣刀的种类与形状
立铣刀的种类与形状可以按外圆刃、底刃、手柄和颈部进行分类，不同的类型其形状特点不同，而且其所加工的位置也不相同。
（1）外周刃的种类、形状和特点
外周刃的种类、形状和特点，如表2所示。
表2 外周刃的种类、形状和特点
（2）底刃的种类、形状和特点
底刃的种类、形状和特点，如表3所示。
表3 底刃的种类、形状和特点
（3）手柄及颈部的种类、形状和特点
手柄及颈部的种类、形状和特点，如表4所示。
表4 手柄及颈部的种类、形状和特点。
浅谈数控立铣刀的正确使用作者：孙哲来源：《职业·中旬》2010年第09期立铣刀用于在铣床上进行开槽和加工精密外型部件的操作。
正确的选择和使用立铣刀,对于整个加工过程来说,至关重要。
立铣刀的材料和设计样式多种多样,要根据具体的操作来适当选择。
另外,刀具还有多种多样的外涂膜层,用以延长刀具寿命,降低操作温度,起到冷却作用。
立铣刀在加工过程中的弯曲变形是造成工件加工误差的最主要原因之一。
立铣刀弯曲变形程度,取决于刀具刚性的大小:刚性越小,刀具越容易产生变形,也容易产生切削振动,因而造成工件加工精度下降,工件表面粗糙度差。
影响立铣刀刚性大小的因素有刀具的直径大小、螺旋槽数量、立铣刀悬伸量等。
在铣削加工中心上铣削复杂工件时,数控立铣刀的使用应注意以下问题。
一、立铣刀的装夹刀具要紧紧地固定在刀架上,这一点非常重要,如果固定不牢,会使切削效果变糟而且不稳定。
最佳的固定法是将刀具安装与其同一中心的刀架上。
加工中心用立铣刀大多采用弹簧夹套装夹方式,使用时处于悬臂状态。
在铣削加工过程中,有时可能出现立铣刀从刀夹中逐渐伸出,甚至完全掉落,致使工件报废的现象。
其原因一般是因为刀夹内孔与立铣刀刀柄外径之间存在油膜,造成夹紧力不足所致。
立铣刀出厂时,通常都涂有防锈油,如果切削时使用非水溶性切削油,刀夹内孔也会附着一层雾状油膜。
当刀柄和刀夹上都存在油膜时,刀夹很难牢固夹紧刀柄,在加工中立铣刀就容易松动掉落。
所以,在立铣刀装夹前,应先将立铣刀柄部和刀夹内孔用清洗液清洗干净,擦干后再进行装夹。
立铣刀的直径较大时,即使刀柄和刀夹都很清洁,还是有可能发生掉刀事故,这时应选用带削平缺口的刀柄和相应的侧面锁紧方式。
立铣刀夹紧后,可能出现的另一问题是加工中立铣刀在刀夹端口处折断,其原因一般是因为刀夹使用时间过长,刀夹端口部已磨损成锥形所致,此时应更换新的刀夹。
二、立铣刀的振动由于立铣刀与刀夹之间存在微小间隙,所以在加工过程中,刀具有可能出现振动现象。
直柄立铣刀的用法详解一、直柄立铣刀的基本概念直柄立铣刀，作为一种常用的切削工具，广泛应用于机械加工领域。
其特点在于刀柄部分呈直线状，便于安装在机床的主轴上，而刀具部分则用于对工件进行铣削加工。
直柄立铣刀因其结构简单、使用方便、切削效率高而备受青睐。
二、直柄立铣刀的种类与规格直柄立铣刀的种类繁多，按照切削刃的形状可分为平头立铣刀、球头立铣刀、圆角立铣刀等。
不同种类的立铣刀适用于不同的加工需求。
例如，平头立铣刀适用于平面铣削，而球头立铣刀则更适用于曲面加工。
此外，直柄立铣刀的规格也各不相同，主要包括刀具直径、刀具长度、切削刃长度等参数，用户需要根据具体的加工要求选择合适的规格。
三、直柄立铣刀的选用原则在选用直柄立铣刀时，需要综合考虑以下几个因素：材料选择：根据加工工件的材质选择合适的刀具材料。
例如，加工硬质材料时，应选用硬度高、耐磨性好的刀具材料；加工软质材料时，可选用韧性好、耐冲击的刀具材料。
加工精度：根据加工工件的精度要求选择合适的刀具类型和规格。
例如，对于高精度加工，应选用刃口锋利、切削力小的刀具；对于粗加工，可选用切削刃较宽、切削力大的刀具。
机床性能：根据机床的性能和加工条件选择合适的刀具。
例如，高速切削时，应选用动平衡好、耐磨性高的刀具；低速切削时，可选用刚性好的刀具。
四、直柄立铣刀的装夹与调整装夹方法：将直柄立铣刀装夹在机床主轴上时，应确保刀柄与主轴孔配合紧密、无晃动。
一般采用扳手或拉紧装置进行装夹，确保刀具安装牢固。
调整步骤：调整直柄立铣刀时，需要先确定切削深度、进给速度和主轴转速等参数。
然后，通过调整机床的切削参数和刀具位置，使刀具与工件表面保持合适的切削角度和切削力。
调整过程中，应注意观察切削情况，及时调整刀具位置和切削参数，以获得最佳的加工效果。
五、直柄立铣刀的切削技巧切削深度与进给速度：切削深度是指刀具切入工件的深度，进给速度是指刀具沿工件表面移动的速度。
在切削过程中，应根据工件材料和加工要求选择合适的切削深度和进给速度。
立铣刀的分类及使用要求
立铣刀的主切削刃是圆拄面上,端面上的的切削刃是副刀刃。
工作时不能沿着铣刀的轴向作进给运动。
按照国家标准规定：立铣刀直径为2-50毫米，可分为粗齿与细齿两种。
直径2-20为直柄范围，直径14-50为锥柄范围。
标准立铣刀有粗齿和细齿两种。
粗齿立铣刀的齿数为3~4个，螺旋角β大些；细齿立铣刀(3张)立铣刀的齿数为5~8个，螺旋角β小些。
切削部分的材料为高速钢，柄部为45钢。
立铣刀的定义及分类：
1.平头铣刀，进行粗铣，去除大量毛坯，小面积水平平面或者轮廓精铣；
2.球头铣刀，进行曲面半精铣和精铣；小刀可以精铣陡峭面/直壁的小倒角
3.平头铣刀带倒角，可做粗铣去除大量毛坯，还可精铣细平整面（相对于陡峭面）小倒角。
4.成型铣刀，包括倒角刀，T形铣刀或叫鼓型刀，齿型刀,内R刀。
5.倒角刀，倒角刀外形与倒角形状相同，分为铣圆倒角和斜倒角的铣刀。
6.T型刀，可铣T型槽；
7.齿型刀，铣出各种齿型，比如齿轮。
8.粗皮刀,针对铝铜合金切削设计之粗铣刀,可快速加工.
铣刀常见有两种材料：高速钢，硬质合金。
后者相对前者硬度高，切削力强，可提高转速和进给率，提高生产率，让刀不明显，并加工不
锈钢/钛合金等难加工材料，但是成本更高，而且在切削力快速交变的情况下容易断刀。
立铣刀装夹加工心用立铣刀大多采用弹簧夹套装夹方式，使用时处于悬臂状态。
但切削参数选用同时又受机床、刀具系统、被加工工件外形以及装夹方式等多方面因素影响，应根据实际情况适当调整切削速度进给速度。
硬质合金立铣刀使用高速钢立铣刀使用范围使用要求较为宽泛，即使切削前提选择略有不当，也不至泛起太大题目。
如加工系统泛起共振，其原因可能切削速渡过大、进给速度偏小、刀具系统刚性不足、工件装夹力不够以及工件外形或工件装夹方法等因素所致，此时应采取调整切削用量、增加刀具系统刚度、进步进给速度等措施。
所以立铣刀装夹前，应先将立铣刀柄部刀夹内孔用清洗液清洗干净，擦干后再进行装夹。
而硬质合金立铣刀固然高速切削时具有很好耐磨性，但它使用范围不及高速钢立铣刀广泛，且切削前提必需严格符合刀具使用要求。
