剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不停车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
2、纬纱不断停车。
a) 检查纬检器灵敏度是否太高，纬检器是否损坏。
b) 检查传感器（霍尔元件）其中一只是否损坏。
c) 检查传感器引线（22、23）之间是否短路。
备注；发信座及传感器角度：角度0°115°180°250°295°信1 √√√××信2 √××√√信3 √√×√×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。
剑杆织机的常见故障的维修与保养一The Standardization Office was revised on the afternoon of December 13, 2020剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不停车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
纺织专用设备机械结构故障排查与修复方法总结引言在纺织行业中，纺织专用设备是生产过程中的核心组成部分。
然而，由于长时间运转和频繁使用，这些设备机械结构可能会出现各种故障。
及时准确地排查并修复这些故障对于保持设备的稳定运行至关重要。
本文将总结纺织专用设备机械结构故障排查与修复方法，帮助相关人员提高故障处理的效率和能力。
一、常见故障排查与修复方法1. 异常噪音异常噪音是纺织设备故障的常见表现之一。
故障可能源于轴承、皮带传动等，需要通过以下方法进行排查和修复：- 检查轴承是否破损，如有需要更换或修复。
- 检查皮带是否过紧或过松，及时调整至合适状态。
- 检查传动装置是否润滑良好，如有需要添加润滑剂。
- 检查传动装置是否有异物进入，清理相关部位。
2. 运转故障纺织设备在运转过程中可能会出现无法启动、突然停机或无法保持稳定运行等故障。
以下方法可用于故障的排查与修复：- 检查电源供应是否正常，如有需要检查电源插头、开关等。
- 检查电机或控制器是否过热，如有需要进行冷却或更换。
- 检查设备是否存在卡死现象，如有需要调整或修复相关部位。
- 检查设备是否存在电线短路或接线不良，修复相关线路连接问题。
3. 传送带故障传送带在纺织生产中承担重要作用，如果出现故障可能导致生产停滞。
以下方法可用于故障的排查与修复：- 检查传送带是否松动或断裂，如有需要及时修理或更换。
- 检查传送带是否出现偏移，调整相关滚轮或导向装置。
- 检查传送带输送的物料是否过多，及时清理附着在传送带上的杂物。
- 检查驱动装置是否正常运转，如有需要进行维修或更换。
二、故障排查与修复的注意事项1. 工作安全在进行故障排查与修复时，必须始终注意工作安全。
确保设备断电并进行相关跳闸操作，避免意外伤害。
佩戴适当的防护装备，如手套、护目镜等，以保护自身安全。
2. 故障记录每次排查与修复故障时，务必做好详细的记录。
记录包括故障现象、排查过程、修复方法、修复效果等。
这有助于快速识别和解决相似的故障，并为设备维护提供参考。
GA74系列剑杆织机的常见故障与维护瞿建新,马顺彬,陆锦明(南通纺织职业技术学院,江苏南通226007)摘 要:GA74系列剑杆织机常见故障的成因复杂,且直接影响到织机的织造效率和产品质量。
在对各类故障成因进行分析的基础上,提出了相应的维护措施,供该类织机使用厂参考。
关键词:剑杆织机;故障;维护中图分类号:TS103133 文献标识码:C 文章编号:1673-0356(2007)01-0046-02收稿日期:2006209228;修回日期:2006209230作者简介:瞿建新(19642),男,江苏南通人,工程师,主要从事纺织实践教学与科研工作。
随着国内外织造技术的发展,无梭织机正在迅速地取代有梭织机,剑杆、喷射、片梭等无梭织机在织机总台数中的比例迅速增大。
目前我国无梭织机的比例已达到60%。
但运转故障率也成了提高织造效率和产品质量的“瓶颈”。
本文就GA74系列剑杆织机常见故障的成因及其维护措施作一分析介绍。
1 常见机械故障与维护111 断纬关车(1)左侧废边纬纱纱尾长短不一,废边、绞边经常断头。
其原因是织造过程中纬纱发生松弛,导致纬纱不能准确进入剪刀口而被拉断。
①纬纱张力偏小,织造过程中由于机械振动导致纬纱松弛。
维护措施:增加储纬器张力夹的张力。
②当相邻选纬杆的钢丝绳拉足时,前后应相差半个孔,若小于半个孔,相邻选纬杆上下交替时纬纱相互磨擦,导致纬纱松弛。
维护措施:调节选纬杆导纱孔的前后位置,使相邻选纬杆导纱孔的位置相差半个孔以上。
③开口时间比退剑时间早,接纬剑释放纬纱时因梭口尚未闭合,纬纱在梭口内反弹,导致纬纱松弛。
维护措施:校正开口时间或者退剑时间,使两者一致。
④纬纱从送纬剑的钳口中滑脱,导致纬纱松弛。
滑脱原因可能是纬纱张力偏大、偏小及剪切时间太早。
维护措施:调节送纬剑钳口的夹持力,检查剪切时间。
⑤送纬剑钳口夹持力太大,送纬剑向内运动时,纬纱不能顺利进入钳口内部,导致钳口至废边间的纬纱松弛,纬纱不能进入剪刀口。

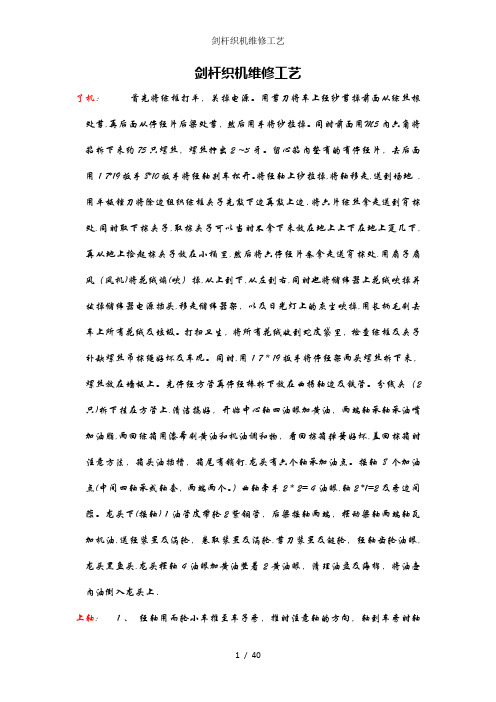

剑杆织机维修工艺了机：首先将综框打平，关掉电源。
用剪刀将车上经纱剪掉前面从综丝根处剪,再后面从停经片后梁处剪，然后用手将纱拉掉。
同时前面用Ｍ5内六角将筘拆下来约75只螺丝，螺丝拧出２~3牙。
留心筘内垫有的有停经片，去后面用１7*19扳手8*10扳手将经轴刹车松开。
将经轴上纱拉掉,将轴移走,送到场地,用平板锉刀将除边组织综框夹子先敲下边再敲上边．将六片综丝拿走送到穿棕处,同时取下棕夹子,取棕夹子可以当时不拿下来放在地上上下在地上趸几下,再从地上捡起棕夹子放在小桶里,然后将六停经片条拿走送穿棕处.用扇子扇风（风机)将花绒煽(吹）掉,从上到下,从左到右,同时也将储纬器上花绒吹掉并拔掉储纬器电源插头,移走储纬器架，以及日光灯上的灰尘吹掉,用长柄毛刷去车上所有花绒及垃圾。
打扫卫生，将所有花绒收到蛇皮袋里，检查综框及夹子补缺螺丝吊棕绳好坏及车况。
同时,用１7＊19扳手将停经架两头螺丝拆下来，螺丝放在墙板上。
先停经方管再停经棒拆下放在曲拐轴边及铁管。
分线夹（2只)拆下挂在方管上.清洁搞好，开始中心轴四油眼加黄油，两端轴承轴承油嘴加油脂,两回综箱用漆帚刷黄油和机油调和物，看回棕箱弹簧好坏,盖回棕箱时注意方法，箱头油插槽，箱尾有销钉.龙头有六个轴承加油点。
摇轴8个加油点(中间四轴承或轴套，两端两个。
）曲轴牵手2＊2=４油眼,轴２*1=2及旁边间隙。
龙头下(摇轴)１油管皮带轮2紫铜管，后梁摇轴两端，摆动梁轴两端轴瓦加机油,送经装置及涡轮，卷取装置及涡轮,剪刀装置及链轮，经轴齿轮油眼,龙头黑鱼头,龙头摆轴4油眼加黄油竖着2黄油眼，清理油盘及海棉，将油壶内油倒入龙头上．上轴: １、经轴用而轮小车推至车子旁，推时注意轴的方向，轴到车旁时轴端要和车扣帽对齐,轴一端要放置一砖或木块防止轴转动。
２、二人用杠棒将轴一端抬起另一人将下面小车移走或用手动压车抬起移走小车。
3、预先在车子上放三根４分钢管,抬停经片棕丝冯两次三人先将筘及停经片和棕丝抬起，放到车架钢管上注意不能压到纱及要让钢管放在纱的空当中，防止压到经纱压断.同时大腿推经轴向前转动,方便将经轴抬起。
剑杆织机织疵与维修剑杆织机织疵与维修更新时间：2009-8-1 12:40:00 字号：[大] [中] [小]一、开车稀路(开机后布面出现稀痕，多见于幼纱支品种和全边撑机台)(一)、93机的处理方法：1、刹车角度不正确。
①、断纬应刹车在305o-315o之间，刹车超过315o点动第一次可能不落爪，造成多次倒综。
②、断经不倒综时应刹车在25o-45o之间。
③、断经选择倒综时应刹在310o-320o之间。
2、布面过紧造成开车稀路，应适量放松布面张力。
3、送经无级变速皮带沾油打滑、磨损、应清洗或更换。
4、纬密链条过松、磨损。
应调紧或更换。
5、后梁过高，应适当降低后梁高度。
6、改变倒综程式、增加倒综次数减少稀路。
7、平综时间过早，应适当推迟平综时间。
8、主马达皮带过松，须打紧皮带。
9、开机前拆一条纬纱，减少稀路。
10、主离合器间隙过大，离合打滑,开机启动速度慢。
(二)、天马机的处理方法：1、放松布面张力，减少稀路产生。
2、调整送经小电箱的补偿量，其中断经和断纬独立分开微调；稀路时应增加补偿量。
3、驱动盒损坏——要找电工更换。
4、放松经纱，调整小电箱八项之中的第一项为50：0。
5、调整小电箱八项之中的第五项，利用小电位器调整至送经马达静止。
特别是当更换驱动合、送经马达后一定要调零。
6、增加倒综的次数。
7、检查纬密齿轮配搭是否合理，选择合适的齿轮搭配。
8、主马达皮带过松，适当调紧主马达皮带。
9、离合器间隙过大，起动时反应过慢。
应拆离合片至大约间隙0.3mm左右。
10、开机前拆一条纬纱。
11、对于着三盏灯后开车稀密路必须通知电工检修电器。
12、对于钢筘拍到布口梁则需在钢筘前加装钢片。
二、开车密路(开机后布面出现密痕，多见于高密度、布面抛，不收布，粗纱支品种)(一)、93机的处理方法：1、刹车角度不正确正确，点动不落爪造成多次倒综，应重新调整，假如刹车角度经常改变应：①、更换接近开关。
②、更换210线路板。
③、更换230线路板。
剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接车。
2、绿灯：断纬关车。
（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。
将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。
3、黄灯：缺纬纱开车。
处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。
4、白灯：电器箱故障自我保护关车。
自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。
如仍亮，关车叫电工修理。
二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。
a) 检查保险丝是否完好，中间继电器是否损坏。
b) 检查引线4（9）、5（10）、6（11）接线是否脱落。
2、储纬器纱线断但不关车。
a) 检查引线7与8之间、12与13之间接线是否脱落。
b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。
3、储纬器纬纱不断但停车。
检查引线7与8（125B）之间是否短路。
B、经停1、经纱断，但不停车。
a）检查引线17与18是否脱落。
b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。
2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。
b）停经架是否绝缘c、纬停1、断纬不停车。
a) 检查纬检器是否损坏，灵敏度是否太低。
b) 检查电脑板上回位拨码K，是否拨上。
c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。
d) 检查传感器与发仪盘的位置是否正确。
2、纬纱不断停车。
a) 检查纬检器灵敏度是否太高，纬检器是否损坏。
b) 检查传感器（霍尔元件）其中一只是否损坏。
c) 检查传感器引线（22、23）之间是否短路。
备注；发信座及传感器角度：角度0° 115° 180° 250° 295°信1 √ √ √ × ×信2 √ × × √ √信3 √ √ × √ ×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。
剑杄织机引纬故障浅析1剑杆织机的引纬工作原理因织机种类不同而不同。
如意大利SM|T公司TP系列为伞形齿轮引纬，而FAST则为四相铰轴引纬；范美德公司的C4012S为螺旋桨原理引纬，而毕加诺公司的GTM又为十字块引纬；SOM ET公司的SM系列及天马又为凸轮引纬。
虽然各种型号织机引纬原理不一样，但从引纬全过程看，均为送纬剑与接纬剑配合而完成一个引纬全过程。
在这一过程中，只要某一个环节有细微的不正常都可引起纬向故障2引纬过程分析及故障排除2.1纬纱筒子要求络筒成形好，缠绕密度均匀，形状以锥形为佳。
化纤丝筒子不宜太大。
如为粗细不匀的包缠丝、竹节纱等络筒时张力不宜太大，筒子边采用游动边，缠绕忌太紧。
原纱最好经过电清除疵或定形后重新倒筒，使得松紧一致，以保证纱(丝)身光洁，退绕方便。
筒子架上筒子间距及筒子与穿纱横板的距离及角度要合适，防止退绕产生大气圈，使互相缠绕而引起纬纱故障乃至断纬。
2.2储纬器纱要从其后部张力轮中的瓷件中穿过，根据纱(丝)的纤维种类、粗细合理选择储纬器的储纱宽度及缠绕密度以及缠绕速度(无论进口、国产的光电式与电磁感应式，都可调节缠绕速度与密度)。
一般是储纱量多，缠绕速度就快，纬纱从其上退绕的张力也相对较小，反之则大。
储纱的宽度取决于其内部偏心机构的差动频率或羊角大小，频率大则稀而储得宽，反之则密。
合理调节前部清洁毛刷的前后位置，以能清除纬纱纱身污物即可，不可太紧。
特别对于粗细不匀的包缠丝或竹节纱应换上特殊的专用清洁装置，如没有专用清洁装置则应将毛刷松开，不可旋紧。
否则易因纬纱粗细不一在退绕时，在其上引起张力的变化差异大而引起引纬故障。
2.3张力片纬纱在两张力片中夹持力的大小，以在剑头中能夹持住纬纱并顺利引纬、交接纬为准。
既保证纬纱纱尾到达右侧正好被该侧假边夹持住，不致纱尾太长或太短，又不纬缩。
总的原则是剑头夹持力须大于纬纱张力片的夹持力和摩擦力的和，经常清除两片间的飞花、落浆及染料，以确保片间清洁光滑。
剑杆维修及保养马洪峰一．（1）断纬1.纬剪时间不对2．纬纱张力过小，过大。
3.接剑时间不对。
4.绞边器绞边不牢。
5.接纬剑释放太早，造成纬纱没有夹紧回弹。
6.选纬器损坏.不工作。
7.开口时间太早，纬纱被拉断。
开口时间太迟，纬纱没有夹紧。
8.接纬钳没有把纬纱脱开，造成第二次接纬时，纬纱脱落。
9．储纬器正反转不对，根据纱线紟向（S. Z）（2）布面勾纱1.交织点稀少。
2.变化组织下层经纱稀少。
3.纬纱纱支变化，牵引张力不同。
4.托布板太低。
5.开口时间太迟。
6.右废边纱张力松，废边太少（3）纬缩1.纬纱张力小。
2.开口时间太迟。
3.纬纱释放太早.释放器磨损。
4.纬纱张力器有杂物，影响引纬。
（4）.停车位置不准1.制动器间隙过大。
2.两摩擦面有油污。
3.制动器与离合板接触不良。
二.断纬不停车1.电脑程式设置不对,不停车。
2.织机断纬不停车：织机显示空纬停车故障，主要原因是龙头电脑控制箱空纬线松动，造成断纬不停车。
3.织机主控箱电脑显示屏不显示，屏也亮，就是不显示内容：主要是显示器接口处松动造成。
4.反找纬或正找纬时，倒车离合器齿轮有时脱开或不完全脱开，当剑头伸入时，龙头形成二次开口压住剑头剑带，造成断经，原因：倒车离合器进油，打滑。
5.龙头断纬自动找纬时，织机角度必须停在315～320度之间。
三．织机内部参数.1.换主同步带：（1）将织机对零（2）编码器对零。
（3）对开口时间：龙头对零或180度.织机在315～320度左右。
（4）对剪刀轴时间（对零）。
2.进入织机主控程序：按住F2输入密码966845，如织机岀现多臂行程开关不到位，织机没有点动将原始织机种类48改为14，织机内部参数也要进行调整。
按住F1输入原始密码1234调整内部参数。
3.70＃车间隙性提综不对.错花，经检查原因：龙头编码器角度不对。
4．反找.正找电脑纬数不走或数字相反，原因：织机电控箱倒车电机交流接触器上的辅助触点开关坏造成的。
（龙头是传感器的机台.71＃.72＃.73＃.74＃.75＃.76＃.77＃.78＃）5．无故停车，（停经片很好的情况下，织机无故停车，电脑显示断经停车）经与厂家技术人员交流，原因：电控箱内结局剪板下有一个短路环拔掉就好了。
