2020年剑杆织机的常见故障的维修与保养 一

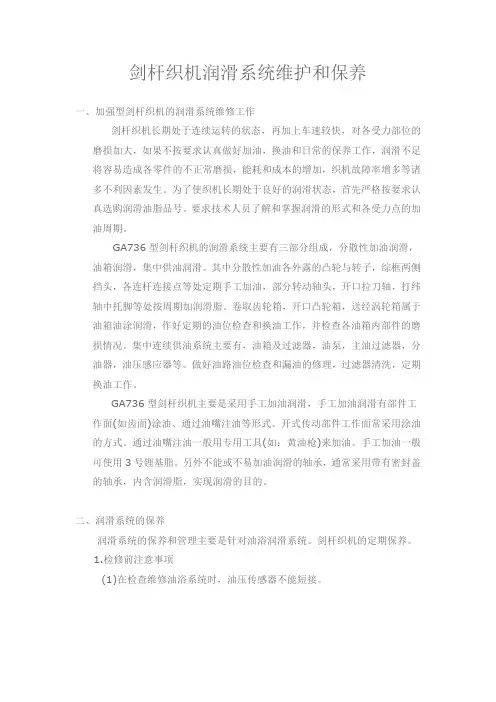

剑杆织机润滑系统维护和保养一、加强型剑杆织机的润滑系统维修工作剑杆织机长期处于连续运转的状态，再加上车速较快，对各受力部位的磨损加大，如果不按要求认真做好加油，换油和日常的保养工作，润滑不足将容易造成各零件的不正常磨损，能耗和成本的增加，织机故障率增多等诸多不利因素发生。

为了使织机长期处于良好的润滑状态，首先严格按要求认真选购润滑油脂品号。

要求技术人员了解和掌握润滑的形式和各受力点的加油周期。

GA736型剑杆织机的润滑系统主要有三部分组成，分散性加油润滑，油箱润滑，集中供油润滑。

其中分散性加油各外露的凸轮与转子，综框两侧挡头，各连杆连接点等处定期手工加油，部分转动轴头，开口拉刀轴，打纬轴中托脚等处按周期加润滑脂。

卷取齿轮箱，开口凸轮箱，送经涡轮箱属于油箱油涂润滑，作好定期的油位检查和换油工作，并检查各油箱内部件的磨损情况。

集中连续供油系统主要有，油箱及过滤器，油泵，主油过滤器，分油器，油压感应器等。

做好油路油位检查和漏油的修理，过滤器清洗，定期换油工作。

GA736型剑杆织机主要是采用手工加油润滑，手工加油润滑有部件工作面(如齿面)涂油、通过油嘴注油等形式。

开式传动部件工作面常采用涂油的方式。

通过油嘴注油一般用专用工具(如：黄油枪)来加油。

手工加油一般可使用3号锂基脂。

另外不能或不易加油润滑的轴承，通常采用带有密封盖的轴承，内含润滑脂，实现润滑的目的。

二、润滑系统的保养润滑系统的保养和管理主要是针对油浴润滑系统。

剑杆织机的定期保养。

1.检修前注意事项(1)在检查维修油浴系统时，油压传感器不能短接。

(2)所有的油管和长度都经精密计算，以保证润滑所具有的压力，在更换油管时，新油管必须与旧油管的规格一致，油压正常开车时为0.2 MPa，最低不低于0.03 MPa。

2.润滑油的检查(1)各油箱的油位应每周检查一次。

(2)主油箱、卷取传动箱、绞边传动箱、多臂机中的润滑油每一年更换一次。

新机主油箱中的润滑油第一次使用三个月就应更换。

剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理方法：接好纬纱或将储纬器涨力瓷片花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我保护关车。

自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。

如仍亮，关车叫电工修理。

二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不断但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不停车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不停车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不断停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

b) 检查传感器（霍尔元件）其中一只是否损坏。

c) 检查传感器引线（22、23）之间是否短路。

备注；发信座及传感器角度：角度0° 115° 180° 250° 295°信1 √ √ √ × × 信2 √ × × √ √ 信3 √ √ × √ × （√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。

剑杆织机的罕见故障的维修与调养欧阳索引（2021.02.02）一、指示灯1、红灯：炔经关车，处理办法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理办法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理办法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我呵护关车。

自理办法：将电箱电源开失落过10秒钟后再掀开电源，白灯熄失落后直接开车。

如仍亮，关车叫电工修理。

二、电器罕见故障及排除办法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不竭但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不断车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不竭但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不断车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不竭停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

b) 检查传感器（霍尔元件）其中一只是否损坏。

c) 检查传感器引线（22、23）之间是否短路。

剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我保护关车。

自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。

如仍亮，关车叫电工修理。

二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不断但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不停车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不停车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不断停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

b) 检查传感器（霍尔元件）其中一只是否损坏。

c) 检查传感器引线（22、23）之间是否短路。

备注；发信座及传感器角度：角度0°115°180°250°295°信1 √√√××信2 √××√√信3 √√×√×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。

剑杆织机的常见故障的维修与保养一The Standardization Office was revised on the afternoon of December 13, 2020剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我保护关车。

自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。

如仍亮，关车叫电工修理。

二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不断但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不停车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不停车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

剑杆织机的罕见故障的维修与调养一、指示灯1、红灯：炔经关车，处理办法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理办法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理办法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我呵护关车。

自理办法：将电箱电源开失落过10秒钟后再掀开电源，白灯熄失落后直接开车。

如仍亮，关车叫电工修理。

二、电器罕见故障及排除办法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不竭但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不断车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不竭但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不断车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不竭停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

b) 检查传感器（霍尔元件）其中一只是否损坏。

c) 检查传感器引线（22、23）之间是否短路。

箭杆织机的维修一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、 **灯：缺纬纱开车。

处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我保护关车。

自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。

如仍亮，关车叫电工修理。

【家纺】二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不断但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不停车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不停车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不断停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

b) 检查传感器（霍尔元件）其中一只是否损坏。

c) 检查传感器引线（22、23）之间是否短路。

备注；发信座及传感器角度：角度 0° 115° 180° 250° 295°信1 √√√ × ×信2 √ × ×√√信3 √√ ×√ ×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。

剑杆织机的罕见故障的维修与调养一、指示灯1、红灯：炔经关车，处理办法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理办法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理办法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我呵护关车。

自理办法：将电箱电源开失落过10秒钟后再掀开电源，白灯熄失落后直接开车。

如仍亮，关车叫电工修理。

二、电器罕见故障及排除办法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不竭但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不断车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不竭但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不断车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不竭停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

b) 检查传感器（霍尔元件）其中一只是否损坏。

c) 检查传感器引线（22、23）之间是否短路。

剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我保护关车。

自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。

如仍亮，关车叫电工修理。

二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不断但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不停车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不停车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不断停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

b) 检查传感器（霍尔元件）其中一只是否损坏。

c) 检查传感器引线（22、23）之间是否短路。

备注；发信座及传感器角度：角度0°115°180°250°295°信1 √√√××信2 √××√√信3 √√×√×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。

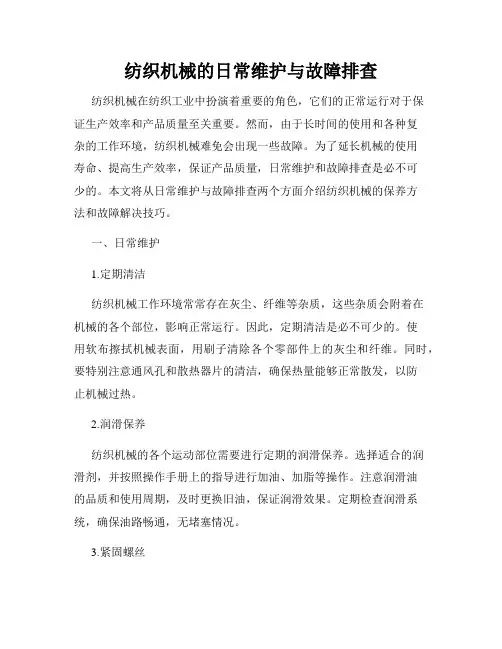

纺织机械的日常维护与故障排查纺织机械在纺织工业中扮演着重要的角色，它们的正常运行对于保证生产效率和产品质量至关重要。

然而，由于长时间的使用和各种复杂的工作环境，纺织机械难免会出现一些故障。

为了延长机械的使用寿命、提高生产效率，保证产品质量，日常维护和故障排查是必不可少的。

本文将从日常维护与故障排查两个方面介绍纺织机械的保养方法和故障解决技巧。

一、日常维护1.定期清洁纺织机械工作环境常常存在灰尘、纤维等杂质，这些杂质会附着在机械的各个部位，影响正常运行。

因此，定期清洁是必不可少的。

使用软布擦拭机械表面，用刷子清除各个零部件上的灰尘和纤维。

同时，要特别注意通风孔和散热器片的清洁，确保热量能够正常散发，以防止机械过热。

2.润滑保养纺织机械的各个运动部位需要进行定期的润滑保养。

选择适合的润滑剂，并按照操作手册上的指导进行加油、加脂等操作。

注意润滑油的品质和使用周期，及时更换旧油，保证润滑效果。

定期检查润滑系统，确保油路畅通，无堵塞情况。

3.紧固螺丝机械在长时间运行中，由于受到振动和冲击等因素的影响，紧固螺丝往往会松动。

因此，定期检查和紧固螺丝是必要的。

特别是对于高速运转的部件和连接点，要更加仔细地检查和紧固，以免出现螺丝松动导致更严重的故障。

4.电气部分的检查纺织机械的电气系统也需要定期检查。

检查各个开关和控制装置是否正常工作，有无松动的电线和接触不良的插头插座。

同时检查电源线路的安全情况，防止电气故障引发火灾等事故。

对于有自动化控制系统的纺织机械，还需要进行软件的升级和故障排查。

二、故障排查1.故障现象观察与记录当纺织机械出现故障时，第一步是观察和记录故障现象。

仔细观察机械在故障状态下的表现，如是否有异常声响、是否有明显的振动、是否有异常的显示信息等。

同时记录下故障发生的时间和具体情况，有助于后续的故障排查和解决。

2.分析故障原因在观察和记录完故障现象后，需要进行故障原因的分析。

首先，检查机械各个部位是否有松动、损坏等情况，特别是可能引起故障的关键部件。

作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我保护关车。

自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。

如仍亮，关车叫电工修理。

二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不断但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不停车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不停车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不断停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

剑杆织机的常见故障的维修与保养一、指示灯1、红灯：炔经关车，处理方法：找出断头后按好直接车。

2、绿灯：断纬关车。

（注意稀密路）自理方法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理方法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我保护关车。

自理方法：将电箱电源开掉过10秒钟后再打开电源，白灯熄掉后直接开车。

如仍亮，关车叫电工修理。

二、电器常见故障及排除方法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不断但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不停车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不断但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不停车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不断停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

b) 检查传感器（霍尔元件）其中一只是否损坏。

c) 检查传感器引线（22、23）之间是否短路。

备注；发信座及传感器角度：角度0° 115° 180° 250° 295°信1 √ √ √ × ×信2 √ × × √ √信3 √ √ × √ ×（√灯亮，×不亮）D、白灯亮1、检查离合器、制动器引线之间是否短路。

剑杆维修及保养马洪峰一．（1）断纬1.纬剪时间不对2．纬纱张力过小，过大。

3.接剑时间不对。

4.绞边器绞边不牢。

5.接纬剑释放太早，造成纬纱没有夹紧回弹。

6.选纬器损坏.不工作。

7.开口时间太早，纬纱被拉断。

开口时间太迟，纬纱没有夹紧。

8.接纬钳没有把纬纱脱开，造成第二次接纬时，纬纱脱落。

9．储纬器正反转不对，根据纱线紟向（S. Z）（2）布面勾纱1.交织点稀少。

2.变化组织下层经纱稀少。

3.纬纱纱支变化，牵引张力不同。

4.托布板太低。

5.开口时间太迟。

6.右废边纱张力松，废边太少（3）纬缩1.纬纱张力小。

2.开口时间太迟。

3.纬纱释放太早.释放器磨损。

4.纬纱张力器有杂物，影响引纬。

（4）.停车位置不准1.制动器间隙过大。

2.两摩擦面有油污。

3.制动器与离合板接触不良。

二.断纬不停车1.电脑程式设置不对,不停车。

2.织机断纬不停车：织机显示空纬停车故障，主要原因是龙头电脑控制箱空纬线松动，造成断纬不停车。

3.织机主控箱电脑显示屏不显示，屏也亮，就是不显示内容：主要是显示器接口处松动造成。

4.反找纬或正找纬时，倒车离合器齿轮有时脱开或不完全脱开，当剑头伸入时，龙头形成二次开口压住剑头剑带，造成断经，原因：倒车离合器进油，打滑。

5.龙头断纬自动找纬时，织机角度必须停在315～320度之间。

三．织机内部参数.1.换主同步带：（1）将织机对零（2）编码器对零。

（3）对开口时间：龙头对零或180度.织机在315～320度左右。

（4）对剪刀轴时间（对零）。

2.进入织机主控程序：按住F2输入密码966845，如织机岀现多臂行程开关不到位，织机没有点动将原始织机种类48改为14，织机内部参数也要进行调整。

按住F1输入原始密码1234调整内部参数。

3.70＃车间隙性提综不对.错花，经检查原因：龙头编码器角度不对。

4．反找.正找电脑纬数不走或数字相反，原因：织机电控箱倒车电机交流接触器上的辅助触点开关坏造成的。

（龙头是传感器的机台.71＃.72＃.73＃.74＃.75＃.76＃.77＃.78＃）5．无故停车，（停经片很好的情况下，织机无故停车，电脑显示断经停车）经与厂家技术人员交流，原因：电控箱内结局剪板下有一个短路环拔掉就好了。

剑杆维修工作法————————————————————————————————作者：————————————————————————————————日期：剑杆维修及保养马洪峰一．（1）断纬1.纬剪时间不对2．纬纱张力过小，过大。

3.接剑时间不对。

4.绞边器绞边不牢。

5.接纬剑释放太早，造成纬纱没有夹紧回弹。

6.选纬器损坏.不工作。

7.开口时间太早，纬纱被拉断。

开口时间太迟，纬纱没有夹紧。

8.接纬钳没有把纬纱脱开，造成第二次接纬时，纬纱脱落。

9．储纬器正反转不对，根据纱线紟向（S. Z）（2）布面勾纱1.交织点稀少。

2.变化组织下层经纱稀少。

3.纬纱纱支变化，牵引张力不同。

4.托布板太低。

5.开口时间太迟。

6.右废边纱张力松，废边太少（3）纬缩1.纬纱张力小。

2.开口时间太迟。

3.纬纱释放太早.释放器磨损。

4.纬纱张力器有杂物，影响引纬。

（4）.停车位置不准1.制动器间隙过大。

2.两摩擦面有油污。

3.制动器与离合板接触不良。

二.断纬不停车1.电脑程式设置不对,不停车。

2.织机断纬不停车：织机显示空纬停车故障，主要原因是龙头电脑控制箱空纬线松动，造成断纬不停车。

3.织机主控箱电脑显示屏不显示，屏也亮，就是不显示内容：主要是显示器接口处松动造成。

4.反找纬或正找纬时，倒车离合器齿轮有时脱开或不完全脱开，当剑头伸入时，龙头形成二次开口压住剑头剑带，造成断经，原因：倒车离合器进油，打滑。

5.龙头断纬自动找纬时，织机角度必须停在315～320度之间。

三．织机内部参数.1.换主同步带：（1）将织机对零（2）编码器对零。

（3）对开口时间：龙头对零或180度.织机在315～320度左右。

（4）对剪刀轴时间（对零）。

2.进入织机主控程序：按住F2输入密码966845，如织机岀现多臂行程开关不到位，织机没有点动将原始织机种类48改为14，织机内部参数也要进行调整。

按住F1输入原始密码1234调整内部参数。

3.70＃车间隙性提综不对.错花，经检查原因：龙头编码器角度不对。

剑杆织机日常维修计录表摘要：1.剑杆织机概述2.剑杆织机维修计录表的作用3.剑杆织机常见的故障及处理方法4.剑杆织机的维修保养建议5.结束语正文：1.剑杆织机概述剑杆织机是一种用于织布的机械设备，它通过将纬纱送入梭口并与经纱交织，从而形成织物。

剑杆织机具有高速、高效、高稳定性等特点，广泛应用于纺织行业。

2.剑杆织机维修计录表的作用剑杆织机维修计录表是记录剑杆织机维修过程中各种故障、处理方法、维修结果等信息的重要文档。

它有助于技术人员对设备故障进行快速定位、分析和处理，保障设备的正常运行，提高生产效率。

3.剑杆织机常见的故障及处理方法（1）断纬故障：断纬故障是指在织布过程中，纬纱突然断裂。

处理方法：找出断头后按好直接开车，或将撑头扳起，将断纬处理好后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车。

（2）缺纬故障：缺纬故障是指在织布过程中，纬纱未送入梭口。

处理方法：检查纬纱是否缺失，如有缺失应及时补充，然后将活线打出，将纬纱放进梭口补一纬放下撑夹后直接开车。

（3）织物密度不均匀：密度不均匀故障可能是由于凸轮磨损、夹纱器调整不当等原因导致。

处理方法：检查凸轮磨损情况，必要时更换；调整夹纱器的位置，确保夹紧力度适中。

4.剑杆织机的维修保养建议（1）定期检查剑杆织机的各个部件，如梭子、剑杆、纬纱、经纱等，发现磨损或损坏及时更换。

（2）保持剑杆织机工作环境的清洁，定期清理灰尘和杂物，避免设备故障。

（3）操作人员应熟悉剑杆织机的使用和维修知识，遇到故障时及时处理，避免设备受损。

（4）定期对剑杆织机进行保养，如加润滑油、调整螺丝等，确保设备运行顺畅。

5.结束语剑杆织机在纺织行业中具有重要地位，掌握其维修保养技巧对于提高生产效率、降低维修成本具有重要意义。

剑杆织机的罕见故障的维修与调养一、指示灯1、红灯：炔经关车，处理办法：找出断头后按好直接开车。

2、绿灯：断纬关车。

（注意稀密路）自理办法：平纹：只需将撑头扳起，将断纬处理后按点动开关，送剑将一根纬纱送进梭口后，拉清断纬，将撑头放，直接开车，斜纹或提花，将撑头扳起，将纹纸向后（逆时针）拨过2格，然后将断纬处理好。

将活线打出后，将纬纱放进梭口补一纬放下撑夹后直接开车。

3、黄灯：缺纬纱开车。

处理办法：接好纬纱或将储纬器涨力瓷片内花衣弄干净，按电控箱上的停车按扭后再按启动开关开车。

4、白灯：电器箱故障自我呵护关车。

自理办法：将电箱电源开失落过10秒钟后再掀开电源，白灯熄失落后直接开车。

如仍亮，关车叫电工修理。

二、电器罕见故障及排除办法:A、储纬器1、储纬器不工作。

a) 检查保险丝是否完好，中间继电器是否损坏。

b) 检查引线4（9）、5（10）、6（11）接线是否脱落。

2、储纬器纱线断但不关车。

a) 检查引线7与8之间、12与13之间接线是否脱落。

b) 传感器与纹号盘之间位置是否正确、传感器是否损坏，传感器引线（19，20，21，22，23）是否脱落。

3、储纬器纬纱不竭但停车。

检查引线7与8（125B）之间是否短路。

B、经停1、经纱断，但不断车。

a）检查引线17与18是否脱落。

b）检查传感器与发信盘之间的位置是否正确，传感器引线是否脱落，传感器是否损坏。

2、经纱不竭但停车a）检查引线7与8之间是否短路（或线接反）。

b）停经架是否绝缘c、纬停1、断纬不断车。

a) 检查纬检器是否损坏，灵敏度是否太低。

b) 检查电脑板上回位拨码K，是否拨上。

c) 信1、信2、信3都不亮需检查引线是及5V输出是否脱线，传感器是否损坏。

d) 检查传感器与发仪盘的位置是否正确。

2、纬纱不竭停车。

a) 检查纬检器灵敏度是否太高，纬检器是否损坏。

b) 检查传感器（霍尔元件）其中一只是否损坏。

c) 检查传感器引线（22、23）之间是否短路。
