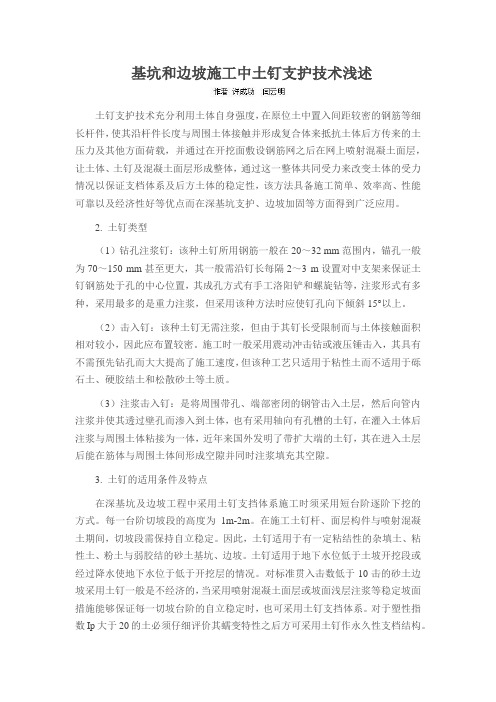

基坑和边坡施工中土钉支护技术浅述土钉支护技术充分利用土体自身强度,在原位土中置入间距较密的钢筋等细长杆件,使其沿杆件长度与周围土体接触并形成复合体来抵抗土体后方传来的土压力及其他方面荷载,并通过在开挖面敷设钢筋网之后在网上喷射混凝土面层,让土体、土钉及混凝土面层形成整体,通过这一整体共同受力来改变土体的受力情况以保证支档体系及后方土体的稳定性,该方法具备施工简单、效率高、性能可靠以及经济性好等优点而在深基坑支护、边坡加固等方面得到广泛应用。
2. 土钉类型(1)钻孔注浆钉:该种土钉所用钢筋一般在20~32 mm范围内,锚孔一般为70~150 mm甚至更大,其一般需沿钉长每隔2~3 m设置对中支架来保证土钉钢筋处于孔的中心位置,其成孔方式有手工洛阳铲和螺旋钻等,注浆形式有多种,采用最多的是重力注浆,但采用该种方法时应使钉孔向下倾斜15°以上。
(2)击入钉:该种土钉无需注浆,但由于其钉长受限制而与土体接触面积相对较小,因此应布置较密。
施工时一般采用震动冲击钻或液压锤击入,其具有不需预先钻孔而大大提高了施工速度,但该种工艺只适用于粘性土而不适用于砾石土、硬胶结土和松散砂土等土质。
(3)注浆击入钉:是将周围带孔、端部密闭的钢管击入土层,然后向管内注浆并使其透过壁孔而渗入到土体,也有采用轴向有孔槽的土钉,在灌入土体后注浆与周围土体粘接为一体,近年来国外发明了带扩大端的土钉,其在进入土层后能在筋体与周围土体间形成空隙并同时注浆填充其空隙。
3. 土钉的适用条件及特点在深基坑及边坡工程中采用土钉支挡体系施工时须采用短台阶逐阶下挖的方式。
每一台阶切坡段的高度为1m-2m。
在施工土钉杆、面层构件与喷射混凝土期间,切坡段需保持自立稳定。
因此,土钉适用于有一定粘结性的杂填土、粘性土、粉土与弱胶结的砂土基坑、边坡。
土钉适用于地下水位低于土坡开挖段或经过降水使地下水位于低于开挖层的情况。
对标准贯入击数低于10击的砂土边坡采用土钉一般是不经济的,当采用喷射混凝土面层或坡面浅层注浆等稳定坡面措施能够保证每一切坡台阶的自立稳定时,也可采用土钉支挡体系。
深基坑中土钉支护施工技术及其质量控制1、土钉支护的施工工艺根据图纸测量放线→土方工程开挖土方→底层初喷→土钉钻孔、置筋、注浆→绑扎挡土墙钢筋网→复喷混凝土→混凝土墙体养护→边坡监测。
1.2测量放线在土方开挖前,先根据工程图纸对即将开挖的基坑放出大线,撒上白灰并辅助以木桩等醒目标志,以便于工程机械的土方开挖,而且,要在基坑四周设计一定排水量的排水沟,防止水流灌入基坑。
1.2土方工程开挖土方工程开挖时一定要注意分层开挖,随挖随支护的方式进行,一般可使用反铲挖掘机进行基坑开挖,基坑四周一定要注意预留20--30公分的土体进行人工修坡,严禁使用机械挖掘造成边坡土体的机械扰动,从而破坏土体平衡,开挖的深度要控制在土钉的孔位以下50公分左右的位置,每层的开挖深度应大于2米,最大限度降低对支护层的扰动,上一层的土钉注浆完成一天以后方可进行下一层的开挖工作,因此,为保证工程进度加快期,土钉支护工作要密切与土方工程结合进行,与土方开挖构成循环施工,在开挖以后及时修缮边坡,迅速喷射基层的混凝土。
1.3基层初喷为了防止土钉墙的施工在挖好的坡面发生垮塌,因此,土方开挖完毕以后必须迅速喷射C20等级的细石混凝土,喷射厚度应控制在30--50公分左右,混凝土水灰比控制在0.5--0.6,喷射工作应分段分片进行,在同一工作段内,喷射应自下而上,而且,在终凝以后,要对其进行三天的养护。
1.4 土钉安装土钉安装之前,必须进行隐蔽验收,对局部孔位出现深水或塌孔以及掉落松土的,应及时清楚,通常采用电锤、洛阳铲进行成孔作业,钻孔直径应控制在70--120mm,土钉灌注采用常压灌注,灌注浆液采用0.4--0.45水灰比,1:1--1:2的水泥砂浆进行灌注,在安装土钉时,应注意土钉杆体不得扭压甚至弯曲;注浆导管要与土钉同时放入孔内,土钉放入的角度要与钻孔的倾角一直,注浆导管应插到距孔底5公分左右,为使灌注的浆液饱满,因此,在孔口的地方必须设置浆塞与排气管,土钉的钢筋必须选用二级或三级钢筋,直径宜控制在16--32mm左右;钢筋的安装位置必须居中,插入深度不应小于图纸要求的90%,在安装完毕以后,不得随意敲击,谨防碰撞。
土钉墙支护技术土钉墙支护技术是一种常用的岩土工程支护技术,它主要应用于岩石或土质较薄、易塌方面,通过锚杆的预应力作用来增强其稳定性,保障施工和周边环境的安全。
土钉墙支护技术还具有施工方便、成本较低、适应性强等优势,因此在隧道、高边坡、边坡公路等工程中得到了广泛应用。
本文将对土钉墙支护技术的原理、施工方法、工程应用等方面进行详细介绍,以期增进读者对该技术的了解。
一、土钉墙支护技术的原理土钉墙支护技术是将钢筋混凝土(D)墙板作为正面支挡、土钉作为背面支护,形成一个整体稳定的支护结构。
根据工程地质条件和支挡结构的不同,土钉墙支护技术可以分为单层土钉墙支护和双层土钉墙支护两种形式。
单层土钉墙支护是一种常见的土钉墙支护形式,它主要由土钉、锚杆、预应力锚杆承载层、辅助锚杆、墙板及墙后浇筑砼等构成。
土钉通过固化剂混凝土与岩土体作用,互相协同形成整体支护系统,其支护效果取决于土钉与锚杆的材料和尺寸,以及锚固长度和布置方式。
双层土钉墙支护则在单层土钉墙支护的基础上增加了一层土钉,通过斜交叉布设的双层土钉加固方式,可以有效增加墙体的承载能力和抗滑稳定性。
土钉墙支护技术的原理是通过土钉和墙体结合,形成整体支护结构,从而提高岩土工程结构物的稳定性。
二、土钉墙支护技术的施工方法1. 岩土勘察:在进行土钉墙支护技术施工前,首先需要进行岩土勘察,了解支护墙的设计要求与地质情况,确定土钉的长度和直径,便于后续施工的进行。
2. 钻孔安装土钉:在墙体上按照设计要求进行钻孔,然后将土钉插入孔内,并注浆灌浆,固定土钉,待浆料凝固后进行下一步操作。
3. 安装锚杆:在土钉墙表面,根据设计要求预埋锚杆,形成承载层,并进行预应力锚杆的施工。
4. 墙面挡墙施工:墙面挡墙采用钢筋混凝土(D)结构,其表面可以进行防水、防腐等处理,提高其耐久性。
挡墙与土钉、锚杆形成整体支护结构。
5. 土钉墙后浇筑:墙后浇筑采用高强度混凝土,确保土钉墙整体性能稳定。
6. 后期监测:施工完成后,需要对土钉墙支护结构进行定期检测,确保其稳定性和安全性。
土钉墙基坑支护技术要求下面就是土钉墙基坑支护的技术要求啦。
一、土钉的设置。
1. 间距。
土钉之间的距离可不能乱设。
水平间距呢,一般要根据基坑的稳定性要求和土钉的受力情况来定。
通常来说,在1 2米左右比较合适。
就像盖房子砌砖,砖与砖之间得有个合适的间隔,土钉也是这个道理。
太密了浪费材料,太疏了又可能撑不住。
垂直间距也是有讲究的,大概在0.5 2米之间。
这得看基坑的深度、土质情况等因素。
比如说,要是基坑比较深,土质又不太好,那垂直间距可能就得小一点,这样才能保证每一层土钉都能发挥作用,就像搭架子,架子越高,每层架子之间的距离可能就要更密一些才稳当。
2. 长度。
土钉的长度很关键哦。
它得足够长才能深入到稳定的土层中。
一般是根据基坑的深度来确定的,长度大概是基坑深度的0.5 1.2倍。
如果基坑深6米,那土钉长度可能就在3 7.2米之间。
就好比你要把一根棍子插到地里把东西撑住,棍子太短肯定不行,得插到足够深的土里才能撑得稳。
3. 倾角。
土钉的倾斜角度也不是随便定的。
一般来说,倾角在5 20度之间比较好。
这个角度就像射箭的角度一样,得合适才能发挥最大的作用。
如果角度太大,土钉受力就不均匀,容易出问题;角度太小,可能就不能很好地拉住周围的土了。
二、喷射混凝土。
1. 厚度。
喷射在土钉墙上的混凝土得有一定的厚度。
一般厚度在8 15厘米之间。
这就像给土钉墙穿上一件合适厚度的铠甲,太薄了容易被破坏,太厚了又浪费材料。
而且这个厚度要均匀,不能有的地方厚有的地方薄,就像做蛋糕,蛋糕的面糊要抹得均匀,这样蛋糕才好看又好吃,喷射混凝土也是一样,均匀了才能保证土钉墙整体的强度。
2. 强度等级。
喷射混凝土的强度等级也有要求,一般要达到C20左右。
这就像人的力气大小一样,C20的强度能保证混凝土在承受土压力、水压力等外力的时候不会轻易被破坏。
要是强度不够,就像一个体弱的人去干重活,肯定是不行的。
三、钢筋网片。
1. 规格。
钢筋网片的钢筋直径一般在6 10毫米之间。
土钉支护技术土钉支护技术是一项基于土壤、岩石力学原理,运用钢筋混凝土的预应力技术和工程系统综合设计理论将土和钢材组合起来形成一种新的支撑系统所采用的新型结构支护技术,它是一种对土壤和岩石进行支撑保护的有效方法。
土钉支护技术是一种采用型钢等材料制成的钉钎,在边坡或挖土的土体中预埋设置,并配以排水系统、覆土承载力、预应力锚杆等综合措施,起到增加土体内摩擦系数,防止土体滑移、翻转,减少地下水或雨水的渗透,从而避免土体沉降、坍塌和崩塌等现象的支护措施。
土钉支护系统由土钉、锚固体系、面板、排水系统等多个方面的部分构成,其基本原理是将预制的钢筋混凝土土钉打入土层内,将钉的自重固定于土层中,并且通过锚固条将钉直接与坚硬地层相连,以达到增强土体力学性质、提高抗滑性能,以及抵制侧移、坍陷和崩塌。
在实际的土钉支护工程中,土体的性质是影响土钉支护效果的一个重要因素。
土体性质的主要影响因素包括土壤类型、土温、水分含量、结构和压力等。
针对不同的土体特性和技术难度,土钉支护技术可分为普通土钉支护、注浆土钉支护、高压喷射土钉支护、格栅土钉支护等类型。
其中,注浆土钉支护操作简便,对土钉和锚杆的锚固效果更加可靠,用于治理较特殊情况下的高滑坡、深开挖等工程有效;高压喷射土钉支护适用于岩石地层或坚硬的土壤,动态条件下,延伸长度更长的土钉能更好地抵抗岩石的抗破性能,具有支护效果好、施工速度快等特点。
相比传统的支护方法,土钉支护技术具有施工速度快、造价低、施工难度低、适用范围广等优点。
但在运用土钉支护技术时,需要注意以下几个方面:一是严格按照设计要求进行施工操作,防止施工缺陷和质量瑕疵;二是在实际操作中,应当根据地质环境进行相应的技术选择,严格掌握实际施工情况,避免出现施工异变;三是加强验收和管理,保证土钉支护工程的质量和安全。
因此,土钉支护技术应用于公路、铁路、水电工程等领域,已经成为应对高边坡、深基坑等土体工程不稳定问题的重要手段。
土钉墙支护工作总结引言土钉墙支护工作是一项重要的土木工程技术,它能够有效地解决土质坡面的固结、加固和防止坡面滑坡等问题。
本文将对过去一段时间内进行的土钉墙支护工作进行总结,包括工作内容、工作难点、解决措施以及改进方向等方面。
工作内容在过去的一段时间内,我们团队进行了多个土钉墙支护工程。
具体工作内容包括以下几个方面:1.地质勘探:在开展土钉墙支护工作之前,我们首先需要进行地质勘探,了解工程地点的地质情况,包括土质特性、地表水状况、坡面稳定性等。
这为后续的工程设计和施工方案制定提供了重要的参考依据。
2.设计方案:根据地质勘探的结果以及客户需求,我们进行土钉墙的设计,包括土钉的数量、长度、间距等参数的确定,支撑结构的设计以及监测系统的布置等。
3.施工准备:在工程施工之前,我们进行施工准备工作,包括材料采购、施工设备准备、施工人员培训等。
同时还需要对施工现场进行清理和布置,确保施工的顺利进行。
4.施工过程:土钉墙支护的主要施工过程包括钻孔、注浆、锚杆安装、土钉喷涂等。
在施工过程中,需要注意施工质量的控制,确保土钉和支撑结构的稳定性和强度。
5.监测与检验:在土钉墙支护工程完成后,还需要进行监测和检验工作,确保支护结构的稳定性和安全性。
这包括地下水位监测、位移监测等。
工作难点在土钉墙支护工作中,我们遇到了一些难点和挑战,主要包括以下几个方面:1.地下水问题:土钉墙支护工程通常涉及到地下水位的变化。
我们在施工前需要仔细评估地下水对支护结构的影响,并采取相应的防水措施。
在施工中,我们还需要进行地下水位的实时监测,及时发现问题并及时处理。
2.土质的复杂性:不同地区的土质特性各异,有的地方土壤松软,有的地方土壤坚硬。
这就要求我们针对不同的地质条件,灵活调整施工方法和土钉参数,确保支护结构的安全性和稳定性。
3.施工技术要求高:土钉墙支护工作对施工人员的技术要求较高。
钻孔技术、喷涂技术等都需要经验丰富的施工人员进行操作。
土钉墙支护工作总结
土钉墙支护是一种常见的地质工程技术,用于加固土体和岩体,防止坡面滑坡和崩塌。
在工程实践中,土钉墙支护工作是非常重要的,它不仅可以保障工程的安全,还可以提高工程的稳定性和持久性。
在进行土钉墙支护工作时,需要充分考虑地质环境、工程要求和施工技术,以确保工程的质量和安全。
首先,进行土钉墙支护工作时需要对工程地质环境进行充分的调查和分析。
地质环境的复杂性会直接影响土钉墙支护工程的设计和施工。
在进行地质调查时,需要对地质构造、岩土性质、地下水情况等进行详细的调查,以便为后续的设计和施工提供准确的数据和依据。
其次,进行土钉墙支护工作时需要根据工程要求进行合理的设计。
设计土钉墙支护工程时需要考虑到地质环境、工程荷载、土体稳定性等因素,以确保土钉墙支护工程的稳定性和持久性。
同时,还需要根据实际情况选择合适的土钉材料和施工工艺,以确保土钉墙支护工程的施工质量和效果。
最后,进行土钉墙支护工作时需要采用合理的施工技术和方法。
在进行土钉墙支护工程施工时,需要严格按照设计要求和施工规范进行施工,以确保土钉墙支护工程的施工质量和安全。
同时,还需要对施工过程进行严格的监测和检测,及时发现和解决施工中的问题,以确保土钉墙支护工程的质量和安全。
总之,土钉墙支护工作是一项非常重要的地质工程技术,它可以有效地加固土体和岩体,防止坡面滑坡和崩塌。
在进行土钉墙支护工作时,需要充分考虑地质环境、工程要求和施工技术,以确保工程的质量和安全。
希望通过对土钉墙支护工作的总结,可以为今后的工程实践提供一定的参考和借鉴。
土钉墙支护施工技术概述:土钉墙是一种边坡防护结构,用于对岩土边坡进行加固和支护。
它由土钉、高强度锚杆和钢丝网等部件组成,通过固定在边坡上的土钉,将土壤与钢丝网进行结合,形成一个稳定的土体,以抵抗边坡的滑动和坍塌。
土钉墙支护施工技术是指在施工过程中,根据实际情况选择适当的施工方法和工艺,以确保土钉墙的稳定性和安全性。
施工准备工作:1. 岩土勘察:通过对边坡的岩土性质和地质条件进行详细的勘察和分析,确定土钉墙设计方案。
2. 材料准备:准备土钉、锚杆、钢丝网等材料,并检查其质量和规格是否符合要求。
3. 设备准备:准备施工所需的机械设备和工具,如挖掘机、起重机、打钻机等。
施工步骤:1. 边坡准备:清理边坡表面的杂物和植被,并进行必要的整平和修整,以保证土钉墙的施工质量。
2. 确定钻孔位置:根据设计图纸确定钻孔位置和间距,并使用标线工具在边坡上进行标记。
3. 钻孔:使用打钻机在边坡上钻孔,将土钉锚入边坡内部的稳定土层中。
钻孔深度和孔距一般根据设计要求确定。
4. 安装土钉:在钻孔中安装土钉,通常采用螺纹土钉或锚杆。
将土钉插入钻孔中,并用水泥浆灌注固定。
5. 安置钢丝网:根据设计要求,在土钉上方张贴钢丝网,用以支撑和固定土体,并防止边坡的塌方。
6. 注浆固结:对土钉进行注浆固结,以加强土钉与土壤的结合,提高土钉墙的稳定性。
常用的注浆材料包括水泥浆、环氧树脂等。
7. 粘贴防护层:根据设计要求,在钢丝网外表面粘贴防护层,以提高土钉墙的防水性和抗腐蚀能力。
8. 施工检查:在施工过程中,要进行定期的检查和验收,确保土钉墙的质量符合设计和施工要求。
施工安全措施:1. 施工现场要设置明确的警示标志和指示牌,提醒人员注意安全。
2. 施工作业人员必须具备相应的岗位证书和经验,严禁无证上岗。
3. 所有施工机械和工具必须经过检查和维护,确保正常运行,并设置安全防护装置。
4. 工作人员必须佩戴个人防护用品,如安全帽、安全鞋、防尘口罩等。
土钉支护技术研究摘要:本文主要介绍了一种护坡施工技术——土钉,从土钉支护的定义、土钉支护类型、土钉支护体系,到土钉支护方法的优点及其局限性,都进行了详细论述,从而对土钉支护技术做了一个全面的概括阐述。
关键词:土钉;土钉支护技术;土钉支护体系;土钉施工1、土钉支护的定义土钉(soil nailing)是一种全新的,适用于工程中保护边坡的施工技术。
该法是先以一定倾角在原位土中成孔,然后将细长杆件(即土钉,如钢筋、钢管等)置入孔中,注入水泥砂浆,随后在坡面挂钢筋网,并与土钉连接,最后在坡面喷射混凝土。
用此种工艺形成的支护结构称为土钉墙(soil nailing wall),是一种复合土体结构。
土钉能有效发挥土体自身的强度,和挡土墙相比,土钉是一种主动加固技术。
土钉支护技术也是土体原位加筋技术的一种,它与原位土体共同工作,形成一种类似于重力式挡土墙的坝体,可以抵抗背后非加固土体的侧向土压力及其它荷载,具有较强的稳定性。
2、土钉支护类型土钉支护根据不同的施工方法,可分成很多类型,其中主要有钻孔注浆型、击入型、气动射入型、注浆击入型、高压喷射击入型等几种。
2.1钻孔注浆土钉首先在土体中钻取直径为100-200mm且具有一定深度的横孔,然后插入钢筋、钢杆或钢绞索等小直径杆件,再用压力注浆充实孔穴,形成与周围土体密实粘合的土钉,最后在土坡坡面设置与土钉端部联结的联系构件,并喷射混凝土组成面层结构,形成一种具有自撑能力且能够支挡其后部土压力和其它作用力的类似于重力式挡土墙的结构。
这是基坑支护中应用最多的土钉支护类型,可用于永久性或临时性的支挡工程。
2.2击入型土钉用振动冲击钻或液压锤将角钢、圆钢或钢管等作为土钉直接击入土体中形成支护体系。
击入钉不注浆,与土体的接触面小,钉长又受限制,故其布置较密,每平方米投影面积内可达2-4根。
其优点是无需预先钻孔,施工速度很快,在密实砂土中的效果要优于粘性土,但不适用于砾石土、硬胶结土和松散砂土。
综述土钉支护技术
一、序言
1.土钉支护概述
土钉支护是用于土体开挖和边坡稳定的一种新的挡土技术,由于经济,可靠且施工快速简便,在我国得到迅速推广和应用。
在基坑开挖中土钉支护现已成为桩,墙,撑,锚支护之后的支护技术。
国外出版的基础支护列为独立的章节与传统的支护技术并列加以介绍。
土钉(soilnails,源自法文clouagedesol),就是置入于现场原位土体中以较密间距排列的细长杆件,如钢筋或钢管等,通常还外裹水泥砂浆或水泥净浆浆体,土钉的特点是沿通长与周围土体接触,以群体起作用,与周围土体形成一个合体,在土体发生变形的情况下,通过与土体接触界面上的粘结力或摩擦力,使土钉被动受拉,并主要通过受拉工作给土体以约束加固或使其稳定。
土钉的设置方向与土体可能发生的主拉应变方向大体一致,通常接近水平并向下呈不大的倾角。
土钉支护用于基坑边或边坡土体开挖时的典型做法应遵循从上到下,分步修建的原则,即边开挖、边支护,具体为:1.有限的深度2.在这一深度的作业面上设置一排土钉并并构筑喷混凝土面层3.继续开挖有限的深度,并重复上述步骤,直至所需深度。
对于注浆钉,先钻孔再置入金属钉体并注浆。
2.土钉支护的优点和局限性
1)材料用量和工程量少,施工速度快。
土钉支护的土方开挖量和混凝土工程量较少,全部土钉连同面层钢筋网的用钢量也甚为有限,材。
