双绞线的测试方法双绞线是一种广泛应用于计算机网络、电话线路和其他数据传输领域的电缆。
它由一对绞合在一起的导线组成，常用的双绞线有UTP（无屏蔽双绞线）和STP （屏蔽双绞线）两种类型。
为了确保双绞线的质量和性能，需要进行一系列的测试。
双绞线的测试方法主要包括以下几个方面：1. 连续性测试：连续性测试可以检测双绞线的连接是否正常。
测试时需要将两端的连接器连接到测试仪上，然后测试仪会发送一个信号，从另一端接收信号并判断是否正常。
如果信号传输过程中有中断或阻抗不匹配等问题，测试仪会显示错误。
2. 长度测试：长度测试可以测量双绞线的物理长度。
在这种测试中，测试仪会通过发送和接收信号的时间差来计算双绞线的长度。
长度测试对于网络布线和排除故障非常有用，可以确保双绞线的长度符合规定的标准。
3. 电参数测试：电参数测试可以检测双绞线的电气特性。
这些特性包括电阻、电容、电感和传输衰减等。
测试仪通过发送不同频率的信号并测量返回的信号来评估双绞线的电气特性。
这些测试可以帮助确定双绞线是否适合传输特定的信号。
4. Crosstalk测试：Crosstalk（串扰）测试可以检测双绞线之间的信号干扰。
在这种测试中，测试仪会在一个线对上发送一个信号，然后在其他线对上检测并测量干扰信号的强度。
Crosstalk测试可以帮助确定双绞线的质量和性能，并找出可能导致信号干扰的问题。
5. 抗干扰性测试：抗干扰性测试可以评估双绞线对外部电磁干扰的抵抗能力。
测试仪会在测试过程中引入不同强度和频率的干扰信号，并测量双绞线在干扰下的传输性能。
这些测试对于双绞线在电磁干扰环境下的可靠性和稳定性非常重要。
6. 带宽测试：带宽测试可以测量双绞线的传输带宽。
测试仪会发送一系列不同频率的信号，并测量双绞线的传输速率。
这些测试对于确定双绞线是否适合传输高速数据非常重要。
在进行双绞线测试时，可以使用专业的测试仪器来进行。
这些测试仪器通常具有多种测试模式和功能，可以方便地进行不同类型的测试，并提供准确的测试结果和分析报告。
双绞线品质目测方法（5篇材料）第一篇：双绞线品质目测方法计算机网络是目前最常用的工作和生活环境，在办公室、教室、工厂、家庭，在校园、机场、居民小区，在城市、国家、全球，到处都有计算机网络。
计算机网络普及了，是好事，它说明信息传输已成为人们生活和工作的一部分。
同时，它也给网络维护人员的工作带来了更大的工作量。
据统计，超过70%的网络故障都是由网络布线会导致，许多网络管理员时常会遇到一些“莫名其妙”的问题。
如：◆ 网络时断时通；◆ 距离近时通距离稍长就不通（都没超过100米）；◆ 10M时正常100M就不正常；◆ 在网络上运行的计算机数量不多，任务也不太忙且用的还是五类线，可网络速度过慢等等。
这些问题可能来自于使用人员的不熟练，来自网络设备，来自于布线系统。
而其中由于布线引起的故障是最难查到、最难排除的。
水平双绞线是综合布线系统中数量最多，造价较高的部分。
在智能大楼中，水平双绞线占造价的三分之一，在有些校园网中，则水平双绞线占据了造价的绝大多数（铜缆部分仅采用水平双绞线和水晶头时）。
对于工程商而言，双绞线是穿进墙内和楼板内，由于弯头数多、吊顶、墙板封死而再也无法更换的布线材料，因此双绞线的品质决定了工程的质量和收款的进度。
因此，选择品质好、价格低的水平双绞线是保证质量的重要一环。
水平双绞线的产地很多，在中国大陆销售的水平双绞线的产地有欧美、日本、东南亚、台湾、中国大陆等等。
水平双绞线的品质取决于材质（包括铜材、绝缘材料等等）和加工质量。
品质好的双绞线为了保证测试指标（包括线缆行业的内部指标），往往会在原材料和一些比较费时、费力、费设备的制造细节上投入资金、设备、检验工序和人力，造成成本提高。
以下就本人对双绞线的认识提出一些辨别水平双绞线品质的目测识别方法：★材质材质包括铜材和绝缘材料。
要鉴别材料的质量是一件难事，最终需由实验室确定。
但通过简单的测试仍然可以作出初步的判断：◆ 花色线的颜色在8芯双绞线中，有4芯属花色线。

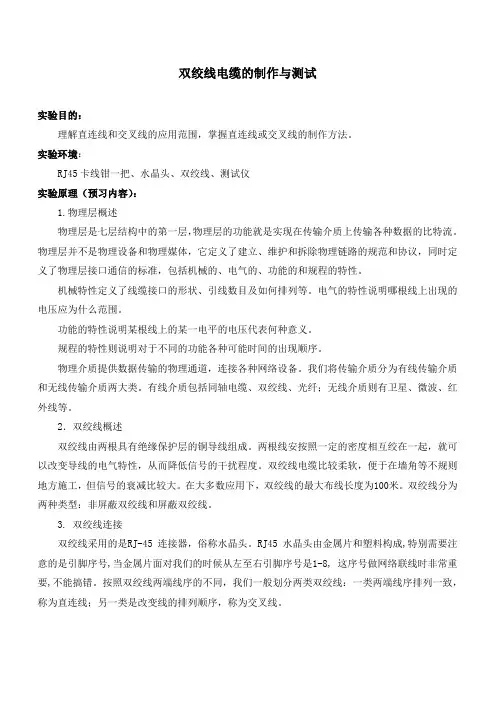

双绞线电缆的制作与测试实验目的：理解直连线和交叉线的应用范围，掌握直连线或交叉线的制作方法。
实验环境：RJ45卡线钳一把、水晶头、双绞线、测试仪实验原理（预习内容）：1.物理层概述物理层是七层结构中的第一层，物理层的功能就是实现在传输介质上传输各种数据的比特流。
物理层并不是物理设备和物理媒体，它定义了建立、维护和拆除物理链路的规范和协议，同时定义了物理层接口通信的标准，包括机械的、电气的、功能的和规程的特性。
机械特性定义了线缆接口的形状、引线数目及如何排列等。
电气的特性说明哪根线上出现的电压应为什么范围。
功能的特性说明某根线上的某一电平的电压代表何种意义。
规程的特性则说明对于不同的功能各种可能时间的出现顺序。
物理介质提供数据传输的物理通道，连接各种网络设备。
我们将传输介质分为有线传输介质和无线传输介质两大类。
有线介质包括同轴电缆、双绞线、光纤；无线介质则有卫星、微波、红外线等。
2．双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。
两根线安按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。
双绞线电缆比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大。
在大多数应用下，双绞线的最大布线长度为100米。
双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。
3. 双绞线连接双绞线采用的是RJ-45 连接器，俗称水晶头。
RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直连线；另一类是改变线的排列顺序，称为交叉线。
线序如下：直通线：（机器与集线器连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线：（机器直连、集线器普通端口级联）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
