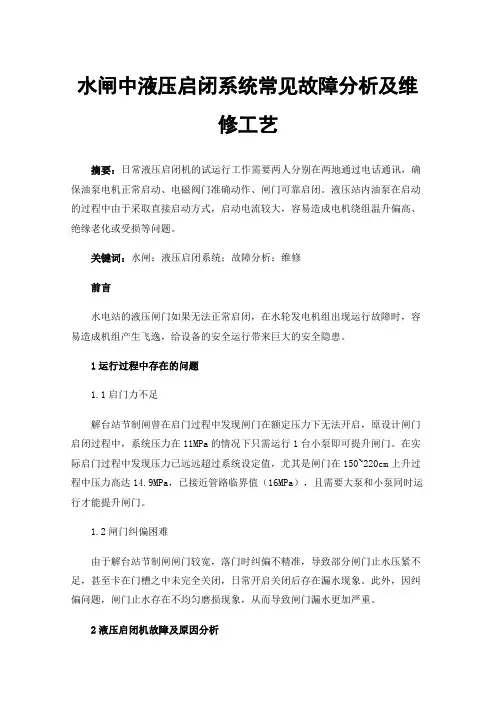

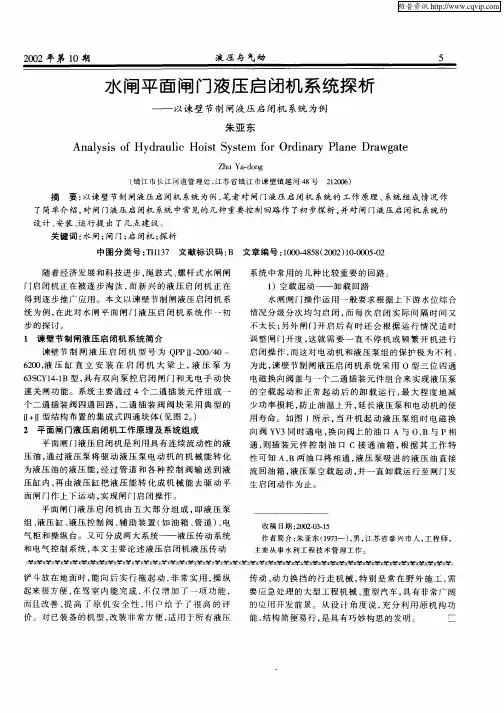

水闸平面闸门液压启闭机系统探析

水闸中液压启闭系统常见故障分析及维修工艺摘要：日常液压启闭机的试运行工作需要两人分别在两地通过电话通讯，确保油泵电机正常启动、电磁阀门准确动作、闸门可靠启闭。

液压站内油泵在启动的过程中由于采取直接启动方式，启动电流较大，容易造成电机绕组温升偏高、绝缘老化或受损等问题。

关键词：水闸；液压启闭系统；故障分析；维修前言水电站的液压闸门如果无法正常启闭，在水轮发电机组出现运行故障时，容易造成机组产生飞逸，给设备的安全运行带来巨大的安全隐患。

1运行过程中存在的问题1.1启门力不足解台站节制闸曾在启门过程中发现闸门在额定压力下无法开启，原设计闸门启闭过程中，系统压力在11MPa的情况下只需运行1台小泵即可提升闸门。

在实际启门过程中发现压力已远远超过系统设定值，尤其是闸门在150~220cm上升过程中压力高达14.9MPa，已接近管路临界值（16MPa），且需要大泵和小泵同时运行才能提升闸门。

1.2闸门纠偏困难由于解台站节制闸闸门较宽，落门时纠偏不精准，导致部分闸门止水压紧不足，甚至卡在门槽之中未完全关闭，日常开启关闭后存在漏水现象。

此外，因纠偏问题，闸门止水存在不均匀磨损现象，从而导致闸门漏水更加严重。

2液压启闭机故障及原因分析2.1故障现象接力式液压启闭机经2018—2020年的改造后，自动化程度高，闸门启闭同步性高，达到了预期的改造效果。

但在调试及运行中，发现有半数以上的液压启闭机偶然会出现下列情况：在自动状态下，1号、4号油缸持门提升动作中途停止或至最高位停止时，2号、3号油缸空载下降的动作会停止，造成闸门自动启闭动作的中止。

通过调试人员的跟踪观察，发现在冬天这种情况出现更为频繁。

2.2故障原因分析接力式液压启闭机1号、4号油缸持门提升时，2号、3号油缸活塞杆空载下降，此时电液换向阀23.1的YV3和23.2的YV5得电，低压泵压力油经顺序阀39.2至2号、3号油缸无杆腔，有杆腔回油由电液换向阀23.2阀口A-T回到回油管，经Hydac回油过滤器回油箱。

科技创新岗南水库位于河北省平山县岗南镇附近的滹沱河干流上，是海河流域子牙河水系滹沱河中下游重要的大（Ⅰ）型水利枢纽工程，水库以防洪、灌溉和城市供水为主，岗南水库防洪启闭设备主要布设在二坝、进出口、新增溢洪道、正常溢洪道四个工程部位，共有各式闸门30扇，其中有14扇为通过液压系统控制的闸门。

结合平时对液压系统的维护与操作实际，下面对液压启闭机的性能作简单分析。

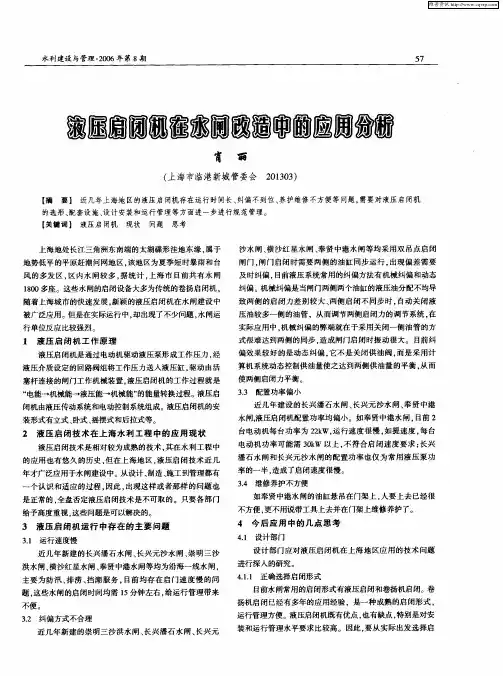

1.液压启闭机的结构与工作原理液压启闭机主要包括液压传动系统和电气控制系统，由液压泵组、液压阀组、液压缸、油箱及附件组成。

液压泵是动力输出元件，它为整个系统提供最初始的动力；液压阀包括节流阀、换向阀、溢流阀等，其作用是对液压油的压力、方向、流量等进行调节，以实现对液压系统各种性能的要求；液压缸是整个系统的执行元件，液压油带来的液压能最终将在液压缸内转化为闸门启闭的机械能；油箱用于储油及散热并将液压油中的杂质进行沉淀，分离油中的空气和水分；附件包括油管、接头、压力表、滤油器等。

当电动机启动后，液压泵抽动液压油，将机械能转化为液压能，液压油通过油管到达油缸，经换向阀的调节后，液压油可进入有杆腔或无杆腔。

进入有杆腔后，液压油推动活塞上升，液压能转化为机械能，闸门随之上升；同理，液压油进入无杆腔，活塞下降，闸门闭合。

2.液压启闭机的应用特点液压启闭机几乎适用于所有规模的闸门，小到进水闸、退水闸，大到溢洪道，都有液压启闭机的用武之地。

对于水头低，门体小，启闭行程短的地方，可采用平板闸门加液压启闭机来控制水流；对于水头高，门体大，所需启门力大，启闭行程长的地方，可采用弧形闸门加液压启闭机来控制水流。

液压启闭机相对应传统的螺杆启闭机或卷扬启闭机来说，有两个明显优势，一是不用设立启闭机房。

这对于一些地势条件复杂的地方，如岗南水库引岗渠、泄洪洞出口，现场条件根本不允许建立大型启闭机房，但一间能够容纳液压基站和控制柜的房间就能满足液压启闭机的要求。

二是自动化控制程度高。

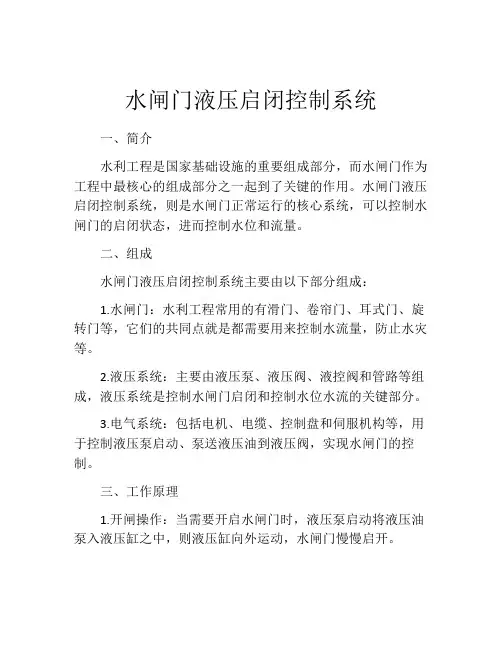

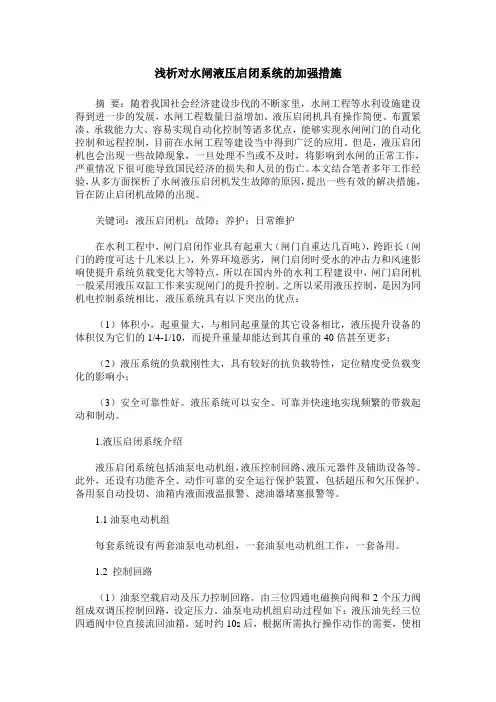

水闸门液压启闭控制系统一、简介水利工程是国家基础设施的重要组成部分，而水闸门作为工程中最核心的组成部分之一起到了关键的作用。

水闸门液压启闭控制系统，则是水闸门正常运行的核心系统，可以控制水闸门的启闭状态，进而控制水位和流量。

二、组成水闸门液压启闭控制系统主要由以下部分组成：1.水闸门：水利工程常用的有滑门、卷帘门、耳式门、旋转门等，它们的共同点就是都需要用来控制水流量，防止水灾等。

2.液压系统：主要由液压泵、液压阀、液控阀和管路等组成，液压系统是控制水闸门启闭和控制水位水流的关键部分。

3.电气系统：包括电机、电缆、控制盘和伺服机构等，用于控制液压泵启动、泵送液压油到液压阀，实现水闸门的控制。

三、工作原理1.开闸操作：当需要开启水闸门时，液压泵启动将液压油泵入液压缸之中，则液压缸向外运动，水闸门慢慢启开。

2.关闸操作：当需要关闭水闸门时，通过电气系统控制液控阀排油从液压缸中流出，则液压缸向内运动，水闸门慢慢关闭。

3.中间状态控制：通过电气系统和伺服机构可以实现水闸门半开半关等中间状态的控制，实现对水位和流量的精准控制。

四、特点与优势1.灵活性高：水闸门液压启闭控制系统具有操作灵活性高、响应时间快等特点，可以实现对水位和流量的实时控制。

2.精度高：水闸门液压启闭控制系统的精度高，比如可以实现水位和流量的微调，以应对不同情况下的需要。

3.可靠性好：水闸门液压启闭控制系统的可靠性好，液压管路中安装多种安全设备，如溢流阀、过滤器等，能够增强被控制对象的安全性。

四、应用前景随着水利工程的快速发展，水闸门液压启闭控制系统将会越来越广泛地应用于各种不同类型的水利工程中。

尤其在近年来，水灾频发，水闸门控制系统建设投入也越来越高，对技术难点的突破也越来越关键。

五、总结作为水利工程中的核心组成部分之一，水闸门液压启闭控制系统在实现对水位和流量的控制上起到了至关重要的作用。

未来，水闸门液压启闭控制系统将继续发挥其关键性作用，为水利工程的发展做出重要贡献。

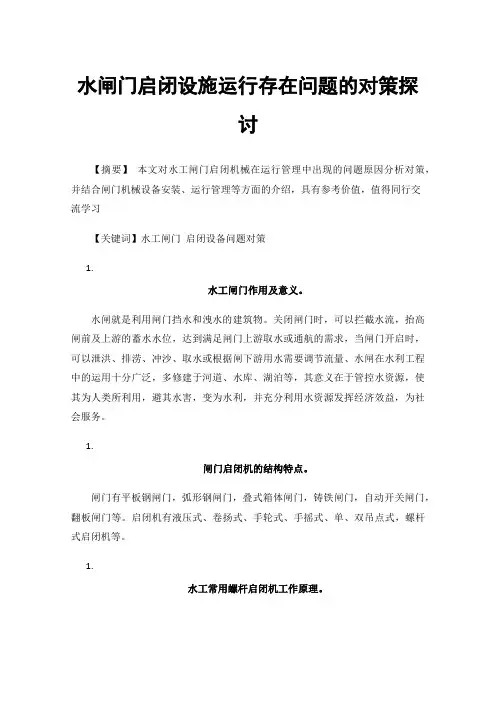

水闸门启闭设施运行存在问题的对策探讨【摘要】本文对水工闸门启闭机械在运行管理中出现的问题原因分析对策，并结合闸门机械设备安装、运行管理等方面的介绍，具有参考价值，值得同行交流学习【关键词】水工闸门启闭设备问题对策1.水工闸门作用及意义。

水闸就是利用闸门挡水和洩水的建筑物。

关闭闸门时，可以拦截水流，抬高闸前及上游的蓄水水位，达到满足闸门上游取水或通航的需求，当闸门开启时，可以泄洪、排涝、冲沙、取水或根据闸下游用水需要调节流量、水闸在水利工程中的运用十分广泛，多修建于河道、水库、湖泊等，其意义在于管控水资源，使其为人类所利用，避其水害，变为水利，并充分利用水资源发挥经济效益，为社会服务。

1.闸门启闭机的结构特点。

闸门有平板钢闸门，弧形钢闸门，叠式箱体闸门，铸铁闸门，自动开关闸门，翻板闸门等。

启闭机有液压式、卷扬式、手轮式、手摇式、单、双吊点式，螺杆式启闭机等。

1.水工常用螺杆启闭机工作原理。

螺杆启闭机，又称为螺杆式启闭机，是一种螺纹线杆直接连接闸门门叶或者丝杆头做花杆延长后与闸门门叶相连接，采用手、电两用转动启闭机轴杆，使启闭机内锅轮与丝杆铰接左、右转动，丝杆上升或下降带动闸门开启或关闭的过程，达到控制水流的作用。

1.水工闸门运行过程中常见的问题。

闸门从运行工况，有深水闸门和浅水闸门，闸门在运行过程中产生的问题，主要有卡、阻、启闭机振动异响，切角，闸门漏水，闸门起到一定高度忽然坠落，丝杆偏位，丝杆弯曲，闸门关闭时顶碎启闭机顶端盖，启闭机脚损坏等问题1.水工闸门运行过程产生问题的因素。

5.1、人的不安全行为操作失误而产生的问题因素有，机械产生的噪声使操作者的知觉和听觉麻痹导致误判情况；5.2、错误操作或不完整的信息指令去调控机械造成失误；5.3、机械显示或指示信号灯显示不正确，使操控者产生的误操作失误；5.4、控制与操纵系统的识别性，标准化不良，而使操作者产生的失误；5.5、操作人员对动力机械危险性缺乏认识，而产生操作的失误；5.6、操作人员技术不熟，操作不当而引起的失误；5.7、准备不充分，安排不周密，因仓促而导致的操作失误；5.8、人为因素，发现问题不停止，侥幸心理，强行操作，忽略安全程序产生失误；5.9机械设备处于不安全状态，如机械安全防护设施不到位，有的机械使用频率高，如节制闸，养护维修不到位等因素；5.10、水工建筑物施工时产生的问题，如预留位置不对，埋件型号不对，机械安装不到位，闸槽止水铁件埋件位置偏移，人为因素问题；5.11、水流冲刷、树林漂浮物，石块障碍物被高速水流带到闸槽中卡阻，闸底止水槽中有异物，闸门没有设置限位，过度超压，或没关到位等因素。

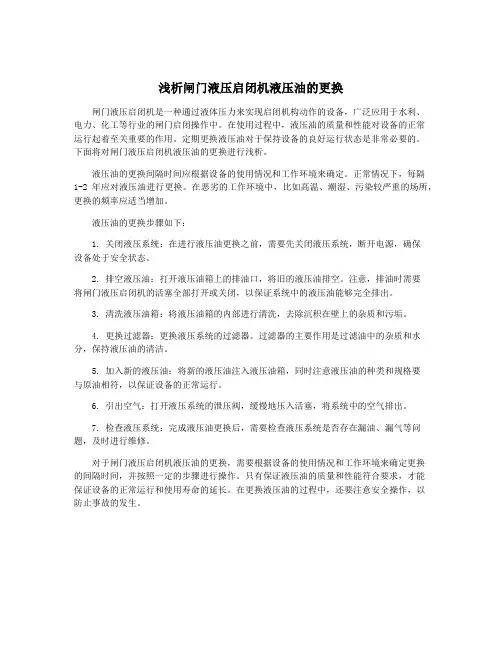

浅析闸门液压启闭机液压油的更换闸门液压启闭机是一种通过液体压力来实现启闭机构动作的设备，广泛应用于水利、电力、化工等行业的闸门启闭操作中。

在使用过程中，液压油的质量和性能对设备的正常运行起着至关重要的作用。

定期更换液压油对于保持设备的良好运行状态是非常必要的。

下面将对闸门液压启闭机液压油的更换进行浅析。

液压油的更换间隔时间应根据设备的使用情况和工作环境来确定。

正常情况下，每隔1-2年应对液压油进行更换。

在恶劣的工作环境中，比如高温、潮湿、污染较严重的场所，更换的频率应适当增加。

液压油的更换步骤如下：1. 关闭液压系统：在进行液压油更换之前，需要先关闭液压系统，断开电源，确保设备处于安全状态。

2. 排空液压油：打开液压油箱上的排油口，将旧的液压油排空。

注意，排油时需要将闸门液压启闭机的活塞全部打开或关闭，以保证系统中的液压油能够完全排出。

3. 清洗液压油箱：将液压油箱的内部进行清洗，去除沉积在壁上的杂质和污垢。

4. 更换过滤器：更换液压系统的过滤器。

过滤器的主要作用是过滤油中的杂质和水分，保持液压油的清洁。

5. 加入新的液压油：将新的液压油注入液压油箱，同时注意液压油的种类和规格要与原油相符，以保证设备的正常运行。

6. 引出空气：打开液压系统的泄压阀，缓慢地压入活塞，将系统中的空气排出。

7. 检查液压系统：完成液压油更换后，需要检查液压系统是否存在漏油、漏气等问题，及时进行维修。

对于闸门液压启闭机液压油的更换，需要根据设备的使用情况和工作环境来确定更换的间隔时间，并按照一定的步骤进行操作。

只有保证液压油的质量和性能符合要求，才能保证设备的正常运行和使用寿命的延长。

在更换液压油的过程中，还要注意安全操作，以防止事故的发生。

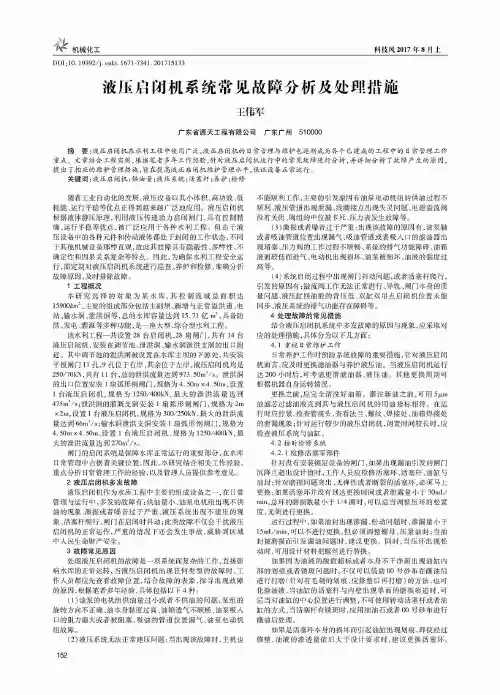

液压启闭机系统常见故障分析及处理措施王伟军广东省源天工程有限公司广东广州510000摘要：液压启闭机在水利工程中使用广泛，液压启闭机的日常管理与维护也逐渐成为各个已建成的工程中的日常管理工作重点。

文章结合工程实例，根据笔者多年工作经验，针对液压启闭机运行中的常见故障进行分析，并详细分析了故障产生的原因， 提出了相应的维护管理措施，旨在提高液压启闭机维护管理水平，保证设备正常运行。

关键词！液压启闭机;供油量;液压系统；活塞杆;养护;检修机械化工_________________________________________________________________________________科技风2〇17年8月上D 01：10.19392/j . cnki . 1671-7341.201715133随着工业自动化的发展，液压设备以其小体积、高功效、低 耗能、运行平稳等优点正得到越来越广泛地应用。

液压启闭机 根据液体静压原理，利用液压传递动力启闭闸门，具有控制精 确、运行平稳等优点，被广泛应用于各种水利工程。

但由于液 压设备中的各种元件和传动液体都处于封闭的工作状态，不同 于其他机械设备那样直观，故此其故障具有隐蔽性、多样性、不 确定性和因果关系复杂等特点。

因此，为确保水利工程安全运 行，需定期对液压启闭机系统进行巡查、养护和检修，准确分析 故障原因，及时排除故障。

1工程概况本研究选择的对象为某水库，其控制流域总面积达 1590056,主要的组成部分包括主副坝、新增与正常溢洪道、电 站、输水洞、泄洪洞等，总的水库容量达到15. 71亿S ，具备防 洪、发电、灌溉等多种功能，是一座大型、综合型水利工程。

该水利工程一共设置28台启闭机，28扇闸门，共有14台 液压启闭机，安装在调节池、泄洪洞、输水洞泄洪支洞的出口附 近。

其中调节池的泄洪闸被设置在水库主坝的下游处，共安装 平板闸门11孔，9孔位于右岸，其余位于左岸，液压启闭机均是 250/70k N ，共有11台，总的泄洪流量达到973.50m 3/<泄洪洞 的出口位置安装1扇弧形钢闸门，规格为4. 50m x 4. 50m ，设置 1台液压启闭机，规格为1250/400k N ，最大的泄洪流量达到 475m 3/<泄洪洞的灌溉支洞安装1扇弧形钢闸门，规格为2m k 2m ，设置1台液压启闭机，规格为300/250k N ，最大的泄洪流 量达到66m 3/<输水洞泄洪支洞安装1扇弧形钢闸门，规格为 4.50m x 4.50m ，设置1台液压启闭机，规格为1250/400k N ，最 大的泄洪流量达到270m 3/<闸门的启闭系统是保障水库正常运行的重要部分，在水库 日常管理中占据着关键位置，因此，本研究结合相关工作经验， 重点分析日常管理工作的经验，以及管理人员提供参考意见。

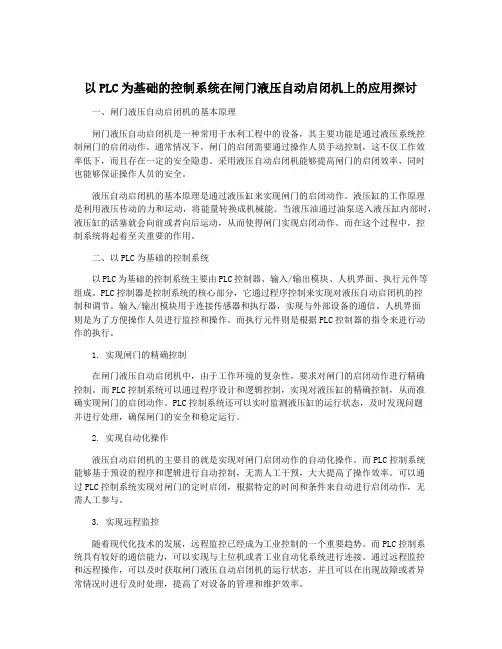

以PLC为基础的控制系统在闸门液压自动启闭机上的应用探讨一、闸门液压自动启闭机的基本原理闸门液压自动启闭机是一种常用于水利工程中的设备，其主要功能是通过液压系统控制闸门的启闭动作。

通常情况下，闸门的启闭需要通过操作人员手动控制，这不仅工作效率低下，而且存在一定的安全隐患。

采用液压自动启闭机能够提高闸门的启闭效率，同时也能够保证操作人员的安全。

液压自动启闭机的基本原理是通过液压缸来实现闸门的启闭动作。

液压缸的工作原理是利用液压传动的力和运动，将能量转换成机械能。

当液压油通过油泵送入液压缸内部时，液压缸的活塞就会向前或者向后运动，从而使得闸门实现启闭动作。

而在这个过程中，控制系统将起着至关重要的作用。

二、以PLC为基础的控制系统以PLC为基础的控制系统主要由PLC控制器、输入/输出模块、人机界面、执行元件等组成。

PLC控制器是控制系统的核心部分，它通过程序控制来实现对液压自动启闭机的控制和调节。

输入/输出模块用于连接传感器和执行器，实现与外部设备的通信。

人机界面则是为了方便操作人员进行监控和操作。

而执行元件则是根据PLC控制器的指令来进行动作的执行。

1. 实现闸门的精确控制在闸门液压自动启闭机中，由于工作环境的复杂性，要求对闸门的启闭动作进行精确控制。

而PLC控制系统可以通过程序设计和逻辑控制，实现对液压缸的精确控制，从而准确实现闸门的启闭动作。

PLC控制系统还可以实时监测液压缸的运行状态，及时发现问题并进行处理，确保闸门的安全和稳定运行。

2. 实现自动化操作液压自动启闭机的主要目的就是实现对闸门启闭动作的自动化操作。

而PLC控制系统能够基于预设的程序和逻辑进行自动控制，无需人工干预，大大提高了操作效率。

可以通过PLC控制系统实现对闸门的定时启闭，根据特定的时间和条件来自动进行启闭动作，无需人工参与。

3. 实现远程监控随着现代化技术的发展，远程监控已经成为工业控制的一个重要趋势。

而PLC控制系统具有较好的通信能力，可以实现与上位机或者工业自动化系统进行连接。
