草图大师建筑建模教程草图大师是一款功能强大、易于使用的建筑设计软件。
它不仅可以进行二维平面绘图，还可以进行三维建模和渲染。
下面将为大家介绍草图大师的建筑建模教程。
首先，打开草图大师软件，选择新建项目。
在弹出的窗口中，可以选择模板或者自定义参数来创建新的项目。
选择一个合适的模板，然后点击确定。
创建好新项目后，我们可以开始建立建筑的基本结构。
首先选择绘图工具，绘制出建筑的外墙轮廓。
可以使用直线、矩形、圆等工具来绘制。
根据实际需求，可以选择不同的工具进行绘制。
接下来，我们需要对绘制的线条进行编辑，使其符合实际的建筑尺寸。
选择编辑工具，点击需要编辑的线段，然后可以对其进行平移、旋转、拉伸等操作，以达到想要的效果。
当建筑的基本结构完成后，我们可以开始进行建筑的内部设计。
选择绘制墙体工具，绘制出建筑内部的墙体结构。
同样可以使用直线、矩形等工具来绘制。
在绘制墙体时，可以根据需要对其进行调整。
可以选择编辑工具，对墙体进行拉伸、旋转等操作，以适应实际需求。
接下来，我们可以添加建筑的其他组成部分，如门窗、楼梯等。
选择添加组件工具，在画布上选择合适的位置，添加相应的组件。
可以根据需要进行缩放、旋转等操作，以适应实际需求。
完成建筑的基本结构和内部设计后，我们可以进行建筑的渲染。
选择渲染工具，设置好光源、材质等参数，然后点击渲染按钮。
草图大师会对建筑进行渲染，生成真实的建筑效果图。
可以根据需要进行调整，以达到满意的效果。
除了建筑的渲染，草图大师还可以生成建筑的平面图、立面图、剖面图等。
可以通过选择相应的视图工具，就可以生成相应的图纸。
总结一下，草图大师是一款功能强大、易于使用的建筑设计软件。
通过该软件，我们可以进行建筑的二维绘图、三维建模和渲染。
通过绘制基本结构、编辑线条、添加组件等操作，可以完成建筑的设计。
而且草图大师还可以生成建筑的图纸，以供后续使用。
希望这篇教程能够帮助到大家，让大家更好地使用草图大师进行建筑建模。
sketchup入门教程SketchUp是一款由Trimble开发的3D建模软件，用户可以使用它来创建、编辑和分享3D模型。
它具有简单易学、功能强大和广泛应用的特点，非常适合初学者入门。
SketchUp的界面简洁明了，主要分为工具栏区、绘图区和属性区三个部分。
工具栏区包含各种绘图工具和编辑工具，如线条、圆、矩形、推拉等；绘图区是用户进行建模的主要区域，用户可以在其中绘制线条、面或者体积；属性区可以查看和修改选中对象的属性，如尺寸、颜色、贴图等。
使用SketchUp建模的基本步骤如下：1. 创建工作平面：在绘图区中点击矩形工具，绘制一个长方形代表地面或墙体，然后使用推拉工具将其拉升成一个平面。
2. 绘制基本形状：通过线条、矩形、圆等工具来绘制各种基本形状，可以使用吸附功能来对齐或约束绘制的线条。
3. 体积建模：使用推拉工具将绘制的平面拉升成立体物体，也可以使用移动、旋转、缩放等编辑工具来修改已有的形状。
4. 添加材质贴图：在属性区中选择贴图，并将其拖动到需要贴图的面上，或者用颜色工具来给对象上色。
5. 绘制组件和组合体：通过选中一组物体，右键点击选择创建组件或组合体，可以将其作为整体进行移动、复制和编辑。
6. 添加光源和相机：在工具栏区的相机和灯光工具中选择相应的工具，然后在绘图区点击来添加相机和光源，可以预览场景效果。
7. 渲染和输出：通过使用渲染插件或选择合适的渲染选项，可以将建模结果进行渲染，然后可以导出成常见的图片格式或用于其他软件的3D模型格式。
除了基本的建模功能，SketchUp还提供了很多扩展插件和模型库，可以用来增加软件的功能和模型资源。
用户可以根据自己的需要选择安装和使用这些插件和模型库。
总之，SketchUp是一款非常适合初学者入门的3D建模软件，通过简单的操作就可以创建、编辑和分享各种3D模型。
通过不断的练习和探索，用户可以逐渐掌握更多高级的建模技巧和功能。
希望这篇简要的入门教程可以帮助你快速上手SketchUp，并在建模的过程中享受到乐趣。
Sketchup 教程·SKETCHUP 建筑及景观模型制作基本流程1Sketchup 建模对于设计师来说并不同于描图,同样也是再设计的一个过程.是从平面阶段提升到立体形态的一个重要设计阶段.对于整体方案阶段的推敲,细化,调整乃至到下阶段的扩初,施工图都有一定的参考和认知的价值.绘图工具栏阴影工地形工基本工窗口工具VR 渲染工SUAPP 建筑插视图工SKETCHUP界面简介此次以GOOGLE SKETCHUP PRO 6 .版本为例SKETCHUP建筑建模基本步骤：一、准备导图之前的准备工作二、导入CAD文件,封面三、拉伸各个楼层体块四、开窗开门是否建窗框,根据实际情况需要进行五、添加阳台阳台制作的深度按实际情况需要进行室外楼梯等外部需要制作的构件.六、添加页面,确定模的观测视角定位.七、导出至JPG图象文件,为后期处理阶段提供建筑图片. SKETCHUP景观建模基本步骤：一、准备导图之前的准备工作二、导入CAD文件,三、封面,分色块四、分类型区块成组硬质,草地,水体,山体等五、分类型编辑细化六、添加页面,确定模的观测视角定位.七、导出至JPG图象文件,为后期处理阶段提供建筑图片.一、在导入CAD之前须先做以下准备工作：⒈在DWG文件中根据实际情况把不需要的线条,图层,全部清除掉.建议最多保留5个以下的图层数量,明确每个图层的图层名称注意：①清理过程要充分考虑草图立面体块的进退关系,保证内部需要的墙体不被清除.②将CAD图形导出,在导出图形时根据需要可以将主体和阳台等分开导出.2. 在SKETCHUP打开程序中,选择“窗口”中“参数设置”命令,在出现的对话框中图1：--图1 图2①将“参数设置系统属性”选择项中“模板”选择为“毫米-2D”模式.图2图3②在“风格”选项中将“轮廓”选择一项进行取消选择.此项操作是为了保证导入的dwg文件中线条变成细线,以便精确的建模.图3注意：此操作步骤也可以在导入dwg文件之后进行,产生效果前后是一样的.二、DWG文件的导入：1. 选择菜单中的“文件”选项图4,选择其中的“导入”命令,之后系统会自动跳出一个对话框图5,在对话框的右下角有一“选项……”,点击之后会出来一个新的对话框,在此对话框中选择“单位”为：毫米此选项中建议使用此单位,选择此单位是为了保证导入sketchup的cad图与cad中的图比例持1：1,CAD中比例是米的那么导入比例也应该是米,CAD中是毫米的那导入比例也是毫米的.这样在建模型中就可以保证在由平面生成立体的时候,高度按照实际尺寸来拉伸图4 图52. 然后选择要导入的dwg图文件选择“打开”命令.cad图自动导入sketchup中.三、建筑模型的建立：一、导入sketchup中的cad图的处理：1. 将导入sketchup中的cad图进行编组A,B,C,D……各层平面分别编组,如有导入的立面,立面也要进行分别编组.2. 将A,B,C,D…copy一个A’,B’,C’,D’……,作为参照.放在第一次编组A,B,C,D…旁.以便在建模型时候遇到有疑难的形状或者是不容易做的图形的时候,将此组A’,B’,C’,D’…炸开,从中选择所需要的部分进行拉伸,将拉伸后所形成体块放入主体模型中..二、sketchup模型的建造：1. 墙体制作在A,B,C,D…上建立模型,充分利用矩形命令在平面上形成平面闭合图形平面只要是闭合的,闭合部分内部就自动带有一种填充颜色或者可以应用插件进行封面,以便进行拉伸平面生成立体.面A一层平面只是起到建模尺寸定位衡量的作用.在体块拉伸高度时候,在建模型界面右下侧数据框中图6可以输入相应的高度,要注意将建立的模型按照实际需要进行清楚的编组.如果没有特殊情况一般方法都是分层拉伸,之后建立组块,将建好的各个层组块进行上下拼接.形成建筑的主体.图62. 组与组件制作对于一个模型来说组件和组是必须存在的,这可以很大的提高整体建模的效率.但并不说组越多越好,做的组件越多越好,这样只能增加整体模型的负担,不会提高效率.、如何合理的做组对于修改编辑都有很大的益处.一般对于这个情况建筑建模时候以三大组块,一层~二层因为这一块一般会牵涉到入户口的设计、架空层设计以及本身的材质不同与标准层为A组件,标准层为B组件标准层就是可以整列复制的楼层,屋顶层为C组件这里面如果本楼层有跃层,则这个这个跃层作为单独组件的同时也包含再C组件中.对于景观建模的时候组块以类似程度和节点区块来划分,大的组块为硬质,软质,水域,人,植物,构筑物这几样.3. 窗户制作墙体拉伸可以不先不考虑窗洞的问题,在体块墙体拉伸完毕之后,再在墙面上开窗洞,开窗洞的方法不一,我习惯的是用把墙体边缘线偏移至应该开窗洞边缘,上下左右各一条a,b ,c,d,,之后将a,b ,c,d,四条线条中两端多余部分删除,选中墙面上a,b ,c,d四条线段围合成的区域,.窗框的制作在立面中运用矩形命令形成闭和窗框平面,之后对其进行拉伸,形成窗户,并将其编成组.4. 玻璃制作在不同退进关系的墙面上的窗户单独制作玻璃,并和相对应的窗框组组合成一个新的组合,以便移动和管理,可以做成一个层来进行管理.如果是多层的模型,且上下层玻璃在竖直方向上在同一面上,则可以采用顶层至底层通长制作一块大玻璃来表示这样有利于此种情况下玻璃的管理.5. 台阶制作台阶的制作,建议在一层建模结束后建造,台阶或室外楼梯建成后将其作成一个组件,并将其放在相应的位置.6. 阳台的制作阳台的制作要和整体建筑的制作分开进行,并制作成组,以保证阳台是一个独立的体块组合,以便日后修改.7、透明栏杆制作在对于一些复杂的铁艺栏杆比较有序列的排列的时候,我们为减小模型的大小一般将原始花纹CAD导入PS中制作成PNG透明贴图,然后应用到模型中从而在保证效果的同时减少工作量和模型容量.8、地形封面地形分面可以通过等高线封面工具SANDBOX来封面制作,选择所有等高线,,然后炸开删除多余的面,即可成为地形.9、景观水面投影效果制作对于有些景观模型内部有比较大面积的水域,在透视角度中会出现投影的一个效果要求,我们一般用整体模型作为组群,然后复制整体模型组群,沿蓝轴做镜像模型,然后放置在原始模型的下方,从而模拟水面的投影效果.模型完成之后,观察整体是否存在错误的地方,如果改动的地方可以在PHTOSHOP中改动,那么也可以在导入图片之后运用phtosho对错误进行修整看修改难度和项目时间进度.四、材质的贴制：打开“窗口”中的“材质”,如果我们需要把一个材质应用到模型中,那么我们就要将那种材质的图片导入我们的sketchup材质库中.图7显示模型中图7 图8 图9图10 图11方法：在“材质”对话框中选择“创建”按钮图8.在跳出的“添加材质混合”对话框中,勾选“使用贴图”选项图9,系统会自动跳出一个“选择图象”对话框10,从中找到你要应用的那种材质的图片之后,点击“打开”,在此后自动跳出的文件夹中选择“添加”命令.此时关闭此对话框,在“材质”中“模型中”图8将显示出刚才添加的材质.点击此材质的图案,之后点击你所要附材质的模型,材质会自动附加在模型上.如果要对模型中显示的材质的比例进行调整,那么只需点击“ 材质”中的模型中的该材质图案,之后在跳出的对话框中,选择文件夹图标右侧的“锁头”标志的右面的左右扩展和上下扩展命令,在其中数据区间输入比例,同时在调整的同时可以看到在模型中附加的该材质的比例关系变化.图11注意：对于比较复杂的大型模型,需要有一定的人员同时配合一起做同一个模型.那么在前期建模前需要统一材质,那么我们必须区分处几个标准的颜色,例如木材,地面铺装,墙面面砖色彩,窗玻璃材质,阳台栏杆玻璃材质,裙房石材材质,水景,绿地颜色等等这个颜色可以在默认材质库的Color标准色彩材质库中选取,建议前期只区分出主要几个颜色,以方便整合模型后的整体调整,这样做再整合模型的时候不至于出现重复材质,减小整体模型大小.五、页面的添加：1. 页面的添加方法：在sketchup应用程序中选择“窗口”,点击其中的“页面管理”命令,对页面进行添加.图12图12 图132. 选择适合的角度透视效果,作为一个页面一张图片.要出另外一个角度的透视效果时,需要添加新的页面.在对每一个页面如果作出角度或者阴影等的调整后产生新的效果时候,应该对其进行“页面更新”,否则此页面将不会在该页面中保存所做的相应改动.页面更新命令在此页面标题上点鼠标右键,会出现下拉菜单,从其中选择更新命令既可.接下来将要对模型进行相机角度效果的调整.图13六、相机角度的设置：设置步骤：1. 先将“相机”中的“透视显示”选项处于取消选择状态图14,使模型视图变成顶视图.图15图14 图15图162.选择“相机”中的“相机位置”选项,之后在顶视图中点击相机所处在的位置,点住鼠标向所看的方向拉伸,至适当的位置后,此时放开鼠标,系统会自动产生操作者设置后的效果,然后输入视线的高度人站立视线高度大约是1650mm,在“查看”中选择“透视显示”所选择的模型会自动出现设置的透视效果,当然有时候场景比较局促,我们又需要表现角度的内容,那么就需要编辑“视野”图16并在界面右下角用数字键盘输入角度图17图17,视角调制结束,接下来是阴影的设置.七、阴影的设置：1. 在“查看”中找到“阴影”选项,点击后会出现“太阳光与阴影选项”对话框.勾选“启用阴影”.其下面的“表面”“地面”选项中的选择是按照实际情况来进行的.我们可以根据具体的需要来进行勾选.2. “日期/时间”,我们可根据阴影光线的审美需要来适当的调整,总之原则是使光线打在建筑上产生良好的光影效果,为建筑本身服务.3. 明暗关系的调整,我们可以选择下面的“扩散”与“环境”选项,拉伸滑动条来进行调整变化.阴影设置的工具条在“查看”>>“工具”>>“阴影”注意：在不需要阴影效果对建筑进行调整时,最好将阴影显示关掉,以便提高运行速度.八、sketchup导出至图象文件：选择标题栏中“文件”>> 导出>>图象,系统自动跳出对话框导出图象,在对话框中可以选择自己导出图象要保存位置,以及要保存的文件类型,还可以选择“选项”按钮,在跳出的“导出图象”对话框中选择适当的分辨率和图象质量,点击确定按钮.一般对于景观透视图导出分辨率为2500即可分辨率之后点击导出,图象会以设置的格式自动保存到你要保存的地方.十、提醒：在拉伸体块时候,注意时刻要清除一个面上不必要的多余的线条在清除线条时,要注意必须进入该线条或是模型其中一个组建所对应的相应组件中方可对其进行编辑修改,删除.另外应该注意所删除的线条不要对模型造成任何不良的影响,例如少面变形等等现象.如果线条清除之后会对整个模型造成不良影响,而该线条又是整体中不需要的累赘线条,那么可以采用将该线条在其组块中隐藏起来的方法,使此线条不显示出来.如果所隐藏的E是一个组件的次级组件或次级组件中的东西,那么对其进行隐藏之后,若要显示此组件的时候,同样必须进入E所对应的相应组件中去更改显示.否则将无法显示该组建.作者：conners。
使用SketchUp进行建筑设计SketchUp作为一种常见的三维建模软件，广泛应用于建筑设计领域。
其强大的功能和简单易用的界面使得建筑师能够更加高效地进行设计工作。
本文将介绍使用SketchUp进行建筑设计的一些重要技巧和功能，并将其按照不同的类别进行划分。
第一章：SketchUp基础知识在使用SketchUp进行建筑设计之前，建筑师需要掌握一些基础知识。
这包括熟悉软件的界面、工具栏和主菜单等功能。
此外，了解如何创建和编辑基本图形，如点、线和面等也是非常重要的。
通过掌握这些基础知识，建筑师可以更好地理解和应用后续的建筑设计技巧。
第二章：建筑元素的建模在SketchUp中，建筑师可以使用各种工具和技巧来建模建筑元素。
这包括墙体、门窗、梁柱等。
通过合理的使用组件、标签和图层等功能，建筑师可以更好地管理和组织建模过程，提高工作效率。
第三章：材质和纹理的应用材质和纹理是建筑设计中不可或缺的一部分。
SketchUp提供了丰富的材质库和纹理工具，使建筑师能够轻松地为建筑模型添加真实的外观和质感。
本章将介绍如何使用SketchUp中的材质和纹理工具，以及如何根据设计需求进行自定义。
第四章：光照和渲染一个好的光照效果可以增强建筑设计的表现力。
SketchUp中有一些内置的光源工具，建筑师可以利用这些工具调整场景的光线、阴影和反射等效果。
此外，本章还将介绍一些用于渲染的插件，如V-Ray和Thea Render等，以及如何将SketchUp模型导入到这些渲染插件中进行更高质量的渲染。
第五章：布局和标注布局和标注是建筑图纸中必不可少的一部分。
SketchUp提供了丰富的布局和标注工具，使建筑师能够轻松地创建规范的建筑图纸。
本章将介绍如何使用SketchUp中的布局和标注功能，以及如何应用标注样式和尺寸样式等设置。
第六章：与其他软件的集成在建筑设计过程中，建筑师还常常需要与其他软件进行数据交互。
SketchUp可以与CAD软件、BIM工具和建筑分析软件等进行集成，使得建筑师能够更好地与其他团队成员进行协作。

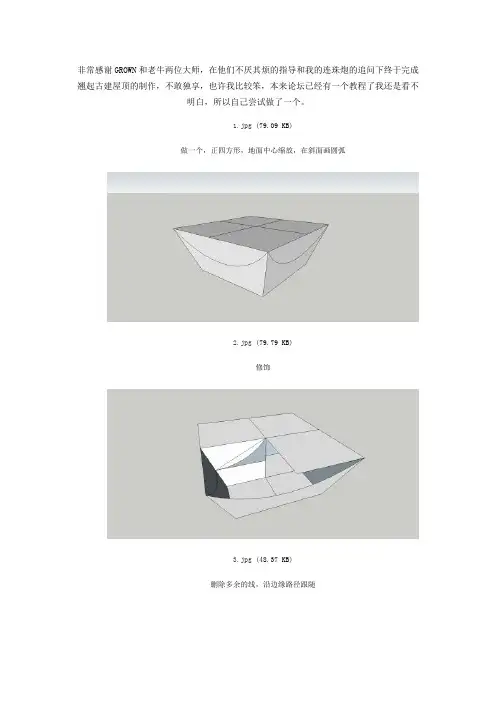

非常感谢GROWN和老牛两位大师，在他们不厌其烦的指导和我的连珠炮的追问下终于完成翘起古建屋顶的制作，不敢独享，也许我比较笨，本来论坛已经有一个教程了我还是看不明白，所以自己尝试做了一个。
1.jpg (79.09 KB)做一个，正四方形，地面中心缩放，在斜面画圆弧2.jpg (79.79 KB)修饰3.jpg (48.37 KB)删除多余的线，沿边缘路径跟随4.jpg (89.01 KB)跟随后结果5.jpg (140.2 KB)将需要的面选中往上复制偏移6.jpg (91.77 KB)如图7.jpg (96.35 KB) 做一个四边形，旋转复制8.jpg (59.98 KB)模型交错9.jpg (118.29 KB)侧面图10.jpg (55.4 KB) 复制一个棱角出来11.jpg (63.65 KB)12.jpg (50.06 KB) 分别沿两边偏移13.jpg (61.25 KB)侧面推拉接上14.jpg (126.5 KB)四边都一样15.jpg (123.77 KB) 顶部画一个三角形做屋顶16.jpg (139.21 KB)推拉屋顶17.jpg (81.73 KB) 按住shift擦去边沿的横线18.jpg (49.66 KB)将边线偏移复制出来19.jpg (109.11 KB)20.jpg (85.64 KB)在屋檐上画一个瓦片的竖线面21.jpg (80.08 KB)修饰后如图22.jpg (98.83 KB) 移动买到刚才的线底部23.jpg (84.93 KB) 瓦片沿线路径跟随24.jpg (98.66 KB)偏移出边沿的线用于测算长度25.jpg (204.5 KB)复制多份26.jpg (204.07 KB)27.jpg (117.22 KB)成群组，镜像28.jpg (168.09 KB)镜像结果29.jpg (60.4 KB)复制出一个棱角开始做往上翘的屋檐30.jpg (96.72 KB)如图所示，做一个四边形31.jpg (155.57 KB)偏移复制多份32.jpg (236.52 KB)33.jpg (249 KB)如图，模型交错34.jpg (179.84 KB)删除多余的边线35.jpg (182.44 KB)修饰结果36.jpg (139.27 KB)另外一边也一样，不过我太笨了，其实做一面最后镜像就可以了37.jpg (169.94 KB)将瓦片摆放到边线上，调整大小和角度。
初级教学课程建议SketchUp的初学者从课程开始学习。
初级课程将学习有关SketchUp整体概要与基本指令、作图技术等。
点取这里正式开始。
除了这些线上教学课程以外，也可以开启SketchUp的影片教学，以动态方式观看SketchUp功能。
开始使用SketchUp要打开SketchUp程序时，先点取Windows的[开始]钮，选取[程序]，从程序集菜单中选取[@Last Software]，再点选SketchUp。
SketchUp启动后，会出现如下列的画面：接下来的课程是关于工具条与座标轴。
工具条与坐标轴SketchUp激活后，应该会注意到[绘图]、[照相机]、[视点]等3个工具条被固定在画面，这些工具条的名称可以使用鼠标将工具条拖曳开后确认。
有着红色与绿色坐标轴的白色大区域是作图窗口(作业空间)。
作图窗口中默认值是显示上视图(平面图)，这是由正上方往下看模型的视点，为了易于了解三维空间，让我们转换视点，点取[视点]工具条的[等角透视]。
按钮如下：等角透视会显示如下的坐标轴：坐标轴分别以红、绿、蓝三种不同颜色显示，这对于坐标轴的识别上具有重大意义。
假如你由其它CAD软件习惯于X轴Y轴的话，红色与绿色分别代表X轴与Y轴。
XY轴让我们分辨建构模型的表面(Surface)，也就是XY轴表示示地面，X轴与Y轴的交点就是原点。
垂直的蓝色轴是Z轴，显示三维空间的上下感觉。
所有的轴正方向以实线表示，负方向以虚线表示。
当改变视点时，这个将帮助你视觉上掌握模型的方向。
下一个课程是关于[线]的绘制。
线的绘制让我们开始模型绘制吧！从[文件]菜单中选取[新建]，或由[标准]工具条上选取[新建]钮，开启新的作图窗口。
将视景设为[全视图]，从[绘图]工具条上点选[线]工具按钮。
鼠标指标会变成铅笔形状。
点取座标轴下方抓取一点，稍微移动指标一下，可以看到描绘的线在蓝色轴前面。
将[线]工具向右移动，点取第二点，产生了线。
(点选[线]工具，按着鼠标拖曳同样也可以绘制线)。
