一种低成本无源蜂鸣器的设计在实际的应用中,虽然有源蜂鸣器控制简单,缺陷是成本比较高,在潮湿的环境用久了,容易损坏。
而无源蜂鸣器弥补了有源蜂鸣器缺点,但问题是无源蜂鸣器需要PWM驱动。
在系统的设计中,微控制器的PWM资源往往是比较紧张的,同时使用PWM驱动也加大了软件开发的难度。
接下来笔者将引领大家学习如何设计一个无需PWM也能驱动无源蜂鸣器的低成本电路。
1.1 无源蜂鸣器常规驱动电路图1 无源蜂鸣器常规驱动电路如图1所示,此图为无源蜂鸣器的常规驱动电路。
需要在输入端输入一定频率PWM的信号才能使蜂鸣器发声。
为了解放PWM资源,实现简单控制,必须如有源蜂鸣器一样提供一个振荡电路。
而有源蜂鸣器主要使用LC振荡,如果要实际搭建此电路,电感参数比较难控制,而且成本高。
此时,自然会想到简易的RC振荡,而由三极管构成的RC多谐振荡电路显然是一个不错的选择。
1.2 三极管多谐振荡电路图2 三极管多谐振荡电路三极管多谐振荡的通用电路如图2所示。
这个电路起振的原理主要是通过电阻与电容的充放电使三极管交替导通。
首先,在电路上电时,分别通过R1与R4对电容C1与C2进行充电。
由于三极管元件的参数不可能完全一致,可以假设三极管Q1首先饱和导通,由于电容两端的电压不能突变,Q2的B极此时变成负压,Q2截止,Vo端输出高电平;C1通过R2进行充电,当C2的电位使BE极正向偏置时,Q2导通,Vo端输出低电平;同理C2电容两端电压不能突变,Q1的B极电压变为负压,此时Q1截止。
这样循环往复,使在Vo端输,一定频率的方波信号。
如图3所示,笔者使用示波器截取了Q1与Q2的B极和E极的波形,可以发现与上面的分析是吻合的。
图3 多谐振荡电路充放电波形从以上的分析可以看出,Vo的输出信号频率受到R2与C1,R3与C2充放电速度的控制。
假设,以Q2的C极作为信号的输出,R2与C1的充电时间T1决定了输出信号高电平时间,而R3与C2的充电时间T2决定了信号输出低电平时间。
蜂鸣器的驱动电路设计及原理分析
蜂鸣器的驱动电路设计及原理分析
以下介绍的几种蜂鸣器驱动电路是针对单片机I/O口的驱动电路,适用于现行的压电式蜂鸣器。
压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。
当接通电源后(1.5~15V直流工作电压),多谐振荡器起振,输出1.5~2.5kH Z的音频信号,阻抗匹配器推动压电蜂鸣片发声。
一、以一个9012驱动P1.0口方波
测试程序:
二、双端口驱动
电路原理图
工作原理简介
BUZ1、BUZ2两端口均接单片机的I/O口或单片机的蜂鸣器驱动口。
BUZ1端口为“高频口”(相对BUZ2而言),其脉冲电压频率一般为几KHz,具体频率依蜂鸣器需发出的音乐声来调整;
BUZ2端口为“低频口”,其电压周期相对较长一些,一般为数十ms至数百ms。
工作时,两端口输出电压脉冲驱动三极管Q2和Q3,当BUZ2端口出现高电平时,
三极管Q3导通, +12V电压经Q4三极管给蜂鸣器提供工作电压,同时为电容E7充电; BUZ2端口电平变低时,Q3和Q4三极管均截止,+12V电压被隔离,此时
已充满电的电容E7放电,为蜂鸣器工作提供能量。
蜂鸣器的工作状态直接由三极管Q2决定,当BUZ1端口出现高电平时,三极管Q2导通,蜂鸣器工作,BUZ1
端口电平变低时,Q2三极管截止,蜂鸣器停止工作。
蜂鸣器的通电频率与内部的谐振频率(固定)相互作用就产生我们所需的音乐声。
——本站文章均来自本公司工程师整理或用户来稿或网络,如果我们转载的文章中有涉及或侵犯您的相关权益,请即时与我们取得联系。
邮件内容中请注明文章所在网址及文章标题,我们会即时处理或删除,感谢您的合作!。

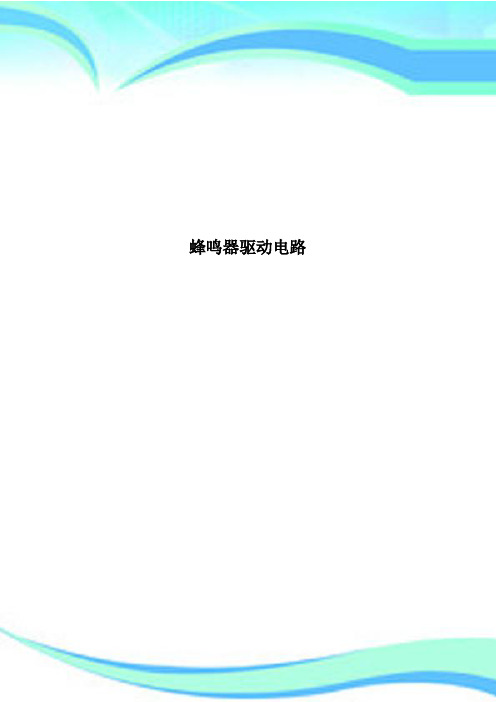

蜂鸣器驱动电路————————————————————————————————作者:————————————————————————————————日期:简易自控电路大全(1)在简易自动控制电路中,将介绍一些模拟实验电路,利用一些物理现象产生的力、热、声、光、电信号,实现自动控制,以达到某种控制效果。
磁控和热控电路在磁力自动控制电路中,传感元件是干簧管,当磁铁靠近时,常开触点闭合而接通传感电路,完成位置传感作用。
能不能用干簧管开关直接控制电动机的转与停呢?玩具电动机是常用的动力装置,它能够把电能转换为机械能,可用于小电风扇转动、小离心水泵抽水等执行功能。
通常玩具直流电动机工作电压低,虽然在1.5~3V就可以启动,但起动电流较大(1~2安培),如果用触点负荷仅为几十毫安的干簧管进行开关控制,将大大缩短其使用寿命。
因此,在自动控制电路中,常使用电子开关来控制电动机的工作状态。
三极管电子开关电路见图1 。
由开关三极管VT,玩具电动机M,控制开关S,基极限流电阻器R和电源GB组成。
VT采用NPN型小功率硅管8050,其集电极最大允许电流ICM可达1.5A,以满足电动机起动电流的要求。
M选用工作电压为3V的小型直流电动机,对应电源GB亦为3V 。
VT基极限流电阻器R如何确定呢?根据三极管的电流分配作用,在基极输入一个较弱的电流IB,就可以控制集电极电流IC有较强的变化。
假设VT电流放大系数hfe≈250,电动机起动时的集电极电流IC=1.5A,经过计算,为使三极管饱和导通所需的基极电流IB≥(1500mA/250)×2=12mA。
在图1电路中,电动机空载时运转电流约为500mA,此时电源(用两节5号电池供电)电压降至2.4V,VT基极-发射极之间电压VBE≈0.9V。
根据欧姆定律,VT基极限流电阻器的电阻值R=(2.4-0.9)V/12mA≈0.13kΩ。
考虑到VT在IC 较大时,hfe要减小,电阻值R还要小一些,实取100Ω。
蜂鸣器的驱动电路分析(供工程师参考)
蜂鸣器驱动电路分析
蜂鸣器驱动电路一般都包含以下几个部分:一个三极管、一个蜂鸣器、一个续流二极管和一个电源滤波电容。
驱动电路如下图所示。
蜂鸣器驱动电路分析如下:
1.蜂鸣器
发声元件,在其两端施加直流电压(有源蜂鸣器)或者方波(无源蜂鸣器)就可以发声,其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式(直流/方波)等。
这些都可以根据需要来选择。
2.续流二极管
蜂鸣器本质上是一个感性元件,其电流不能瞬变,因此必须有一个续流二极管提供续流。
否则,在蜂鸣器两端会产生几十伏的尖峰电压,可能损坏驱动三极管,并干扰整个电路系统的其它部分。
3.滤波电容
滤波电容C1的作用是滤波,滤除蜂鸣器电流对其它部分的影响,也可改善电源的交流阻抗,如果可能,最好是再并联一个220uF的电解电容。
4.三极管
三极管Q1起开关作用,其基极的高电平使三极管饱和导通,使蜂鸣器发声;而基极低电平则使三极管关闭,蜂鸣器停止发声。
四款蜂鸣器驱动电路原理图
本文主要讲了五款蜂鸣器驱动电路原理图,下面就来学习学习吧。
蜂鸣器驱动电路图一:
典型的蜂鸣器驱动电路,蜂鸣器驱动电路一般包含:一个三极管、一个蜂
鸣器、一个续流二极管、一个滤波电容。
1、蜂鸣器:发声元件,在其两端施加直流电压(有源蜂鸣器)或者方波(无源蜂鸣器)就可以发声,其主要参数是外形尺寸、发声方向、工作电压、工作频率、工作电流、驱动方式(直流方波)等。
这些都需要根据需要进行
选择。
2、续流二极管:蜂鸣器本质上是一个感性元件,其电流不能瞬变,因此必须有一个续流二极管提供续流。
否则,在蜂鸣器两端会产生几十伏的尖峰电压,可能损坏三极管,并干扰整个电路系统的其他部分。
3、滤波电容:作用是滤波,滤除蜂鸣器电流对其他部分的影响,也可以改善电源的交流阻抗,如果可能,最好是再并联一个220uF的电解电容。
4、三极管:起开关作用,其基极的高电平使三极管饱和导通,使蜂鸣器发声;而基极低电平则使三极管关闭,蜂鸣器停止发声。
蜂鸣器驱动电路图二:
根据下面四幅图分析可以看出图1和图3采用的是NPN型三极管驱动,而图2和图4采用的是PNP型三极管驱动。
若采用图1和图3的方法进行驱动,蜂鸣器工作电压只要不超过管子的极限参数即可随时取用。
像图1,采用这种方法驱动蜂鸣器,再用编程控制器的I/O口进行控制,蜂鸣器都能响;但相对于图3电路图而言,采用图1方式接,蜂鸣器没有图3。
蜂鸣器报警电路原理(一)蜂鸣器报警电路蜂鸣器报警电路是一种简单而常见的电路,用于在电路发生故障时发出警报声。
本文将介绍蜂鸣器报警电路的工作原理和构造方法,以及相关的注意事项。
原理蜂鸣器是一种能够将电信号转化为声音信号的装置。
在蜂鸣器报警电路中,蜂鸣器被连接在一个振荡器电路中,当电路发生故障时,振荡器电路会向蜂鸣器发送一定频率和幅度的电信号,激励蜂鸣器发出警报声。
构造蜂鸣器报警电路由振荡器电路和蜂鸣器两部分构成。
振荡器电路振荡器电路是蜂鸣器报警电路的核心部分,它能够产生一定频率和幅度的电信号,激励蜂鸣器发出声音。
555定时器555定时器是一种集成电路芯片,具有良好的稳定性和灵活性,被广泛应用于振荡器电路的设计中。
RC振荡器RC振荡器是最简单的振荡器电路之一,由电容和电阻组成,通过调整电容和电阻的值即可产生不同频率的信号。
多谐振荡器多谐振荡器比RC振荡器更为复杂,可以产生多个频率的信号,有利于实现多种不同的警报声效。
蜂鸣器蜂鸣器是一个由振动元件组成的装置,能够将电信号转化为声音信号,用于发出警报声。
注意事项在设计和使用蜂鸣器报警电路时,需要注意以下事项:•电路的输入和输出端子应正确连接,以避免引起电路故障或损坏。
•电容和电阻的值应根据需要调整,以获得合适的振荡频率。
•蜂鸣器的额定电压和电流应符合电路设计的要求,否则可能会影响电路稳定性和蜂鸣器寿命。
结论蜂鸣器报警电路是一种简单而常见的电路,通过振荡器电路和蜂鸣器的组合,能够快速、有效地进行警报提示。
在实际应用中,需要根据具体需求进行设计和调整,以提高电路的稳定性和可靠性。
总结在本文中,我们了解了蜂鸣器报警电路的工作原理和构造方法,以及相关的注意事项。
通过简单的振荡器电路和蜂鸣器的组合,我们可以快速、简便地实现警报功能。
但在实际应用中,我们还需要根据具体需求进行调整和设计,以满足不同场景的需要。
总之,蜂鸣器报警电路是一项实用而有趣的电子制作项目,希望读者能够通过本文了解到更多关于它的知识,同时也能够在实际操作中获得更多的乐趣和成就感。
蜂鸣器工作原理介绍及并联电阻原理蜂鸣器是一种常见的电子元件,广泛应用于警报、提示、提醒等场景。
它通过产生特定频率的声音来引起人们的注意。
本文将介绍蜂鸣器的工作原理以及并联电阻在蜂鸣器电路中的应用原理。
一、蜂鸣器的工作原理蜂鸣器一般由震动片(振膜)、磁体和外壳组成。
在工作时,震动片受到固定频率和振幅的电信号的作用,产生震动,进而使得空气中的分子发生振动,形成声波。
这个过程和扬声器的工作原理类似,只不过蜂鸣器的振动部分较小而已。
具体而言,蜂鸣器的振动片一般是由压电材料制成。
压电材料受到电场作用时,会产生机械位移。
当施加电信号到蜂鸣器时,振动片将根据电信号的频率和振幅而产生相应的振动。
这样,振动片将产生声音,并经由外壳放大和传播。
二、并联电阻在蜂鸣器电路中的应用原理并联电阻在蜂鸣器电路中起到了重要的作用。
蜂鸣器本身是一种包含有源元件(振动片)的无源元件(磁体)的结构,因此需要一个合适的电路来调节电流和电压。
在蜂鸣器电路中,常常会使用并联电阻来限制电流的大小。
并联电阻的阻值可以根据需要来选择,以控制振动片的振幅和音量。
具体来说,当并联电阻的阻值较大时,电流会减小,振动片的振幅也会减小,从而使得蜂鸣器发出的声音变得较小;而当并联电阻的阻值较小时,电流增加,振动片的振幅也随之增大,从而使得蜂鸣器发出的声音变大。
并联电阻的阻值选择一般由具体的应用需求决定。
在实际的设计过程中,可以根据蜂鸣器所需要的音量大小和功耗等因素来选择合适的电阻值。
综上所述,蜂鸣器是一种常见的电子元件,通过产生震动及振荡来产生特定频率的声音。
蜂鸣器的振动片受到电信号的作用,产生相应的振动并放大传播。
而并联电阻在蜂鸣器电路中起到了限流和调节音量的作用,通过选择合适的阻值来控制振动片的振幅和蜂鸣器发出的声音大小。
蜂鸣器工作原理的了解及并联电阻的应用原理对于电子工程师和爱好者来说是非常重要的基础知识。

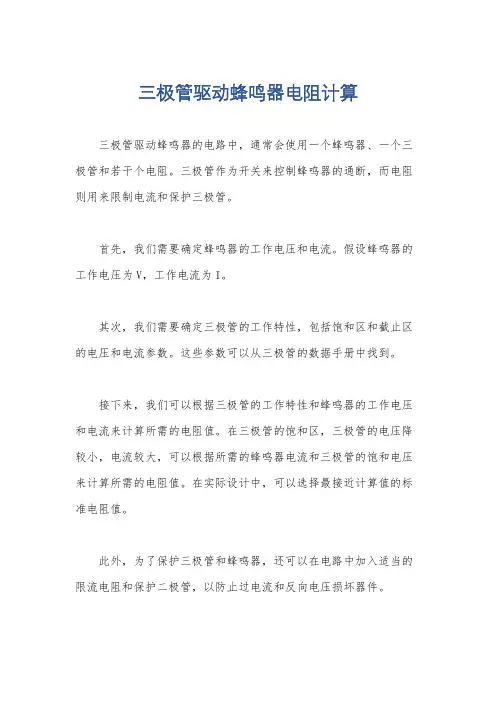

三极管驱动蜂鸣器电阻计算
三极管驱动蜂鸣器的电路中,通常会使用一个蜂鸣器、一个三极管和若干个电阻。
三极管作为开关来控制蜂鸣器的通断,而电阻则用来限制电流和保护三极管。
首先,我们需要确定蜂鸣器的工作电压和电流。
假设蜂鸣器的工作电压为V,工作电流为I。
其次,我们需要确定三极管的工作特性,包括饱和区和截止区的电压和电流参数。
这些参数可以从三极管的数据手册中找到。
接下来,我们可以根据三极管的工作特性和蜂鸣器的工作电压和电流来计算所需的电阻值。
在三极管的饱和区,三极管的电压降较小,电流较大,可以根据所需的蜂鸣器电流和三极管的饱和电压来计算所需的电阻值。
在实际设计中,可以选择最接近计算值的标准电阻值。
此外,为了保护三极管和蜂鸣器,还可以在电路中加入适当的限流电阻和保护二极管,以防止过电流和反向电压损坏器件。
综上所述,三极管驱动蜂鸣器的电阻计算需要考虑蜂鸣器的工作电压和电流、三极管的工作特性以及保护电路的设计。
通过合理计算和选择电阻值,可以确保电路稳定可靠地工作。
第1篇一、实验目的1. 了解按键电路的工作原理。
2. 掌握蜂鸣器的工作原理及其控制方法。
3. 学习使用C语言进行嵌入式编程。
4. 培养动手实践能力和团队合作精神。
二、实验原理1. 按键电路:按键电路由按键、上拉电阻和下拉电阻组成。
当按键未被按下时,上拉电阻将输入端拉高;当按键被按下时,下拉电阻将输入端拉低。
2. 蜂鸣器电路:蜂鸣器是一种发声元件,其工作原理是利用电磁铁的磁力使振动膜片振动,从而产生声音。
蜂鸣器的控制主要通过改变输入信号的频率来实现。
3. 计数原理:通过按键输入信号,实现计数器的计数功能。
当按键被按下时,计数器加一;当按键被连续按下时,计数器的计数值随之增加。
三、实验器材1. 单片机开发板(如STC89C52)2. 按键3. 蜂鸣器4. 电阻5. 接线6. 电脑7. 调试软件(如Keil uVision)四、实验步骤1. 设计电路图:根据实验要求,设计按键、蜂鸣器和单片机的连接电路图。
2. 编写程序:使用C语言编写程序,实现按键计数和蜂鸣器控制功能。
3. 编译程序:将编写好的程序编译成机器码。
4. 烧录程序:将编译好的机器码烧录到单片机中。
5. 调试程序:通过调试软件对程序进行调试,确保程序正常运行。
6. 测试实验:将单片机连接到实验电路中,进行按键计数和蜂鸣器控制测试。
五、实验代码```cinclude <reg52.h>define uchar unsigned chardefine uint unsigned intsbit key = P3^2; // 按键连接到P3.2端口sbit buzzer = P1^0; // 蜂鸣器连接到P1.0端口uchar count = 0; // 计数器void delay(uint t) {uint i, j;for (i = 0; i < t; i++)for (j = 0; j < 127; j++);}void buzzer_on() {buzzer = 0; // 使蜂鸣器发声}void buzzer_off() {buzzer = 1; // 使蜂鸣器停止发声}void main() {while (1) {if (key == 0) { // 检测按键是否被按下delay(10); // 消抖if (key == 0) {count++; // 计数器加一buzzer_on(); // 使蜂鸣器发声delay(500); // 发声时间buzzer_off(); // 停止发声}}}}```六、实验结果与分析1. 当按键未被按下时,蜂鸣器不发声。
有源蜂鸣器驱动电路原理一、蜂鸣器究竟是个啥?说到蜂鸣器,很多人首先会想到的就是那种“嗡嗡嗡”地响个不停的声音。
你要是打开一些电器,像是微波炉、空调,或者那些电子玩具,往往能听到那种让人又爱又恨的声音。
对了,这种声音就是蜂鸣器发出来的。
蜂鸣器分为两种,一种是有源的,另一种是无源的。
今天咱聊的就是有源蜂鸣器。
简单来说,有源蜂鸣器自带“动力”,它本身就可以发声,不需要你再外接什么音源或者复杂的驱动电路。
咱们先从最基础的搞起,什么是有源蜂鸣器。
顾名思义,这种蜂鸣器里头自带了一个小小的发声单元,通常是一个压电元件。
也就是说,只要给它一个合适的电压,它就会开始震动,进而发出声音来。
这就像你给了它“动力”,它便开启了“嗡嗡嗡”模式。
这个发出的声音是固定的,并不会像无源蜂鸣器那样需要外部信号来控制音调。
二、有源蜂鸣器如何工作?说到这里,可能有人会问了:“那有源蜂鸣器到底是怎么工作的呢?它的电路又是怎么控制的?”嗯,别急,我慢慢给你捋一捋。
你知道吗?有源蜂鸣器内部其实是有一个非常简单的小电路的。
你把电源一接上,它内部的电路就会立刻激活,然后让蜂鸣器开始工作。
你不需要再去调整什么电流、电压,只要电源给够了,它就能自动开始发声。
这就是“有源”的秘密。
有源蜂鸣器的驱动电路其实没什么复杂的地方。
我们常见的驱动电路通常是一个简单的开关电路,里面有个小晶体管或者集成电路(IC)来控制电流的开关。
你可以把它想象成一个小小的“守门员”,一旦电压合适,它就把电流打开,蜂鸣器立马响起来。
如果你想让它停止发声,就把电源切断,蜂鸣器自然就安静了下来。
最简单的驱动电路,实际上就只是一个开关电路,控制着电源的开和关,给蜂鸣器提供电压。
这种电路的优势在于,它非常简洁,结构简单,操作方便,几乎不需要太多的调试。
它像是一根“指挥棒”,一挥,蜂鸣器就开始发出清脆的声音来。
再简单不过了。
三、有源蜂鸣器驱动电路的设计要点有源蜂鸣器的驱动电路设计其实非常讲究。
一、实验目的1. 了解单片机I/O的工作方式;2. 熟悉51单片机的汇编指令;3. 掌握蜂鸣器的工作原理及驱动方法;4. 学会通过单片机控制蜂鸣器发声,实现音乐播放功能。
二、实验原理1. 单片机:单片机是一种具有微处理器的集成电路,它将微处理器、存储器、输入/输出接口等集成在一个芯片上,具有体积小、功耗低、成本低等特点。
2. 蜂鸣器:蜂鸣器是一种将电信号转化为声音信号的装置,广泛应用于计算机、打印机、复印机、报警器、电子玩具等电子产品中。
蜂鸣器主要分为有源蜂鸣器和无源蜂鸣器两种类型。
有源蜂鸣器内置振荡源,可直接发声;无源蜂鸣器无内置振荡源,需要控制器提供振荡脉冲才能发声。
3. 51单片机与蜂鸣器连接:51单片机通过P1.0端口控制蜂鸣器,当P1.0端口输出高电平时,蜂鸣器发声;输出低电平时,蜂鸣器停止发声。
三、实验器材1. 51单片机实验板;2. 蜂鸣器;3. 连接线;4. 信号源;5. 示波器;6. 计算机及仿真软件(如Proteus)。
四、实验步骤1. 将蜂鸣器连接到51单片机实验板的P1.0端口;2. 编写程序,实现以下功能:(1)初始化51单片机系统;(2)通过P1.0端口控制蜂鸣器发声;(3)实现音乐播放功能;3. 将程序烧录到51单片机实验板;4. 使用示波器观察蜂鸣器发出的声音波形;5. 使用信号源模拟按键输入,验证蜂鸣器控制功能;6. 使用Proteus仿真软件验证程序功能。
五、实验结果与分析1. 通过实验,成功实现了51单片机控制蜂鸣器发声,验证了单片机I/O的工作方式和51单片机的汇编指令;2. 实现了音乐播放功能,验证了蜂鸣器的工作原理及驱动方法;3. 通过示波器观察,蜂鸣器发出的声音波形符合预期,验证了程序的正确性;4. 通过Proteus仿真软件,验证了程序在虚拟环境中的正确性。
六、实验总结1. 通过本次实验,掌握了单片机I/O的工作方式,熟悉了51单片机的汇编指令;2. 理解了蜂鸣器的工作原理及驱动方法,学会了通过单片机控制蜂鸣器发声;3. 提高了动手实践能力,培养了团队协作精神。
蜂鸣器BUZZER的驱动程序设计与原理
1.直流蜂鸣器驱动程序
直流蜂鸣器的驱动是非常简单的,只要在其两端施加额定工作电压,蜂鸣器就发声。
以NPN三极管驱动电路为例,只要在三极管的基极接入高电平,蜂鸣器就能发声。
例如:蜂鸣器每秒钟发声100mS时,三极管基极的驱动波形如下图所示。
2.交流蜂鸣器驱动程序
交流蜂鸣器的驱动相对复杂一点,要在蜂鸣器两端施加额定电压的方波。
蜂鸣器的工作频率范围通常是很窄的,这意味着一个蜂鸣器通常只能工作在其额定频率才会有良好的发声效果(包括声压和音色等)。
有些蜂鸣器的工作频率范围是比较宽的,这样就可以通过调整驱动方波的频率而使蜂鸣器发出音乐,演奏歌曲。
例如:蜂鸣器每秒钟发声100mS时,三极管基极的驱动波形如下图所示。
3.设计原理
本实例采用LPC2103的定时器1产生PWM脉冲控制8050导通与闭合,
使交流蜂鸣器两端产生方波信号,驱动蜂鸣器发声。
三个LED分别显示高、中和低音的状态。
电路原理如下图所示。
END。
