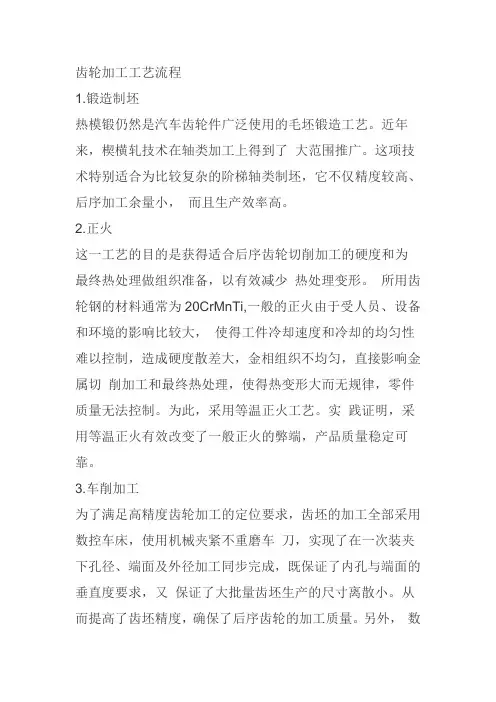

齿轮加工工艺流程1.锻造制坯热模锻仍然是汽车齿轮件广泛使用的毛坯锻造工艺。
近年来，楔横轧技术在轴类加工上得到了大范围推广。
这项技术特别适合为比较复杂的阶梯轴类制坯，它不仅精度较高、后序加工余量小，而且生产效率高。
2.正火这一工艺的目的是获得适合后序齿轮切削加工的硬度和为最终热处理做组织准备，以有效减少热处理变形。
所用齿轮钢的材料通常为20CrMnTi,一般的正火由于受人员、设备和环境的影响比较大，使得工件冷却速度和冷却的均匀性难以控制，造成硬度散差大，金相组织不均匀，直接影响金属切削加工和最终热处理，使得热变形大而无规律，零件质量无法控制。
为此，采用等温正火工艺。
实践证明，采用等温正火有效改变了一般正火的弊端，产品质量稳定可靠。
3.车削加工为了满足高精度齿轮加工的定位要求，齿坯的加工全部采用数控车床，使用机械夹紧不重磨车刀，实现了在一次装夹下孔径、端面及外径加工同步完成，既保证了内孔与端面的垂直度要求，又保证了大批量齿坯生产的尺寸离散小。
从而提高了齿坯精度，确保了后序齿轮的加工质量。
另外，数控车床加工的高效率还大大减少了设备数量，经济性好。
4.滚、插齿加工齿部所用设备仍大量采用普通滚齿机和插齿机，虽然调整维护方便，但生产效率较低，若完成较大产能需要多机同时生产。
随着涂层技术的发展，滚刀、插刀刃磨后的再次涂镀非常方便地进行，经过涂镀的刀具能够明显地提高使用寿命，一般能提高90%以上，有效地减少了换刀次数和刃磨时间，效益显着。
5.剃齿径向剃齿技术以其效率高，设计齿形、齿向的修形要求易于实现等优势被广泛应用于大批量汽车齿轮生产中。
6.热处理汽车齿轮要求渗碳淬火，以保证其良好的力学性能。
对于热后不再进行磨齿加工的产品，稳定可靠的热处理设备是必不可少的。
7.磨削加工主要是对经过热处理的齿轮内孔、端面、轴的外径等部分进行精加工，以提高尺寸精度和减小形位公差。
金属齿轮加工工艺流程一、毛坯制造。
这就像是给齿轮打个基础啦。
常见的毛坯制造方法有锻造和铸造。
锻造呢，就像是给金属来个大变身，把它锤打得结结实实的，能让齿轮的强度杠杠的。
铸造呢，就像做个小模型，把液态金属倒进去，等它凝固就成了。
不过铸造出来的齿轮可能在精度上就稍微差那么一丢丢，后续还得好好加工一下呢。
锻造出来的毛坯相对就更紧实，更适合那些对强度要求超高的齿轮，像汽车发动机里的一些关键齿轮，那必须得是锻造毛坯呀。
二、齿坯加工。
齿坯加工可是很重要的一步呢。
这一步要把毛坯加工成大致的齿轮形状，就像是给齿轮画个轮廓。
得先把表面弄平整光滑，就像给齿轮洗脸一样，把那些脏东西、不平整的地方都去掉。
这时候就得用到车床啦，车床就像一个神奇的画笔，在金属上按照我们想要的形状进行切削。
我们要把齿坯的外圆、内孔还有端面都加工到合适的尺寸，这就像是给齿轮定制一套合身的衣服，尺寸必须精准才行，不然后续的齿形加工就会出问题。
三、齿形加工。
这可是金属齿轮加工里最关键的一步啦。
齿形加工的方法有好多呢。
比如说铣齿，就像用一把特制的刀在齿坯上一点一点地刻出齿形来，不过这种方法加工出来的齿形精度不是特别高，但是成本比较低，适合一些对精度要求不是特别苛刻的齿轮。
还有滚齿，滚齿就像是用一个带有齿形的滚轮在齿坯上滚来滚去，滚出漂亮的齿形。
滚齿的精度就比较高啦，而且效率也还不错。
插齿也是一种常见的方法，插齿就像用一把梳子一样的刀具在齿坯上插来插去，插出齿形。
不同的齿形加工方法有不同的优缺点，要根据齿轮的具体要求来选择。
四、热处理。
热处理就像是给齿轮做个SPA，让它变得更强大。
通过热处理，可以提高齿轮的硬度、耐磨性和抗疲劳性能。
比如说淬火，把齿轮加热到很高的温度，然后迅速冷却，就像给齿轮来个冰火两重天，这样齿轮的硬度就会大大提高。
但是淬火之后齿轮可能会变得有点脆，所以还得回火，回火就像是给淬火后的齿轮做个温柔的安抚，让它的韧性也能保持得很好。
五、齿面精加工。
齿轮的工艺路线和工艺分析齿轮是一种常见的机械零部件，广泛应用于各种机械设备中。
它通过齿轮之间的啮合传递动力和运动，用于改变传动比、传递运动和扭矩。
在制造齿轮的过程中，需要经过一系列工艺步骤和分析，以确保齿轮的质量和性能。
齿轮的工艺路线通常包括以下几个主要步骤：设计、选择材料、车削加工、齿面处理、热处理、齿轮啮合试验和精加工。
首先是设计。
齿轮的设计需要确定齿轮的类型、齿数、模数、压力角、齿形、啮合条件等。
设计过程中需要根据齿轮所需的扭矩和速度选择合适的材料和尺寸。
第二步是选择材料。
齿轮通常使用高强度合金钢、铸铁或硬质合金等材料制造。
材料的选择需考虑到齿轮所需的强度、硬度、耐磨性和耐疲劳性能，同时还需考虑材料的加工性能和成本等因素。
第三步是车削加工。
齿轮的车削加工是齿轮制造的常见方法之一。
该步骤通过车床进行车削、刨削等加工工艺，将齿轮的原材料加工成所需形状和尺寸的毛坯。
第四步是齿面处理。
齿面处理的目的是改善齿轮的精密度和表面质量，以提高齿轮的啮合性能和传动效率。
常见的齿面处理方法包括滚齿、磨齿、刨齿等。
第五步是热处理。
齿轮的热处理是为了改善齿轮的硬度、强度和耐磨性能。
常见的热处理方法包括淬火、回火和表面渗碳等。
第六步是齿轮啮合试验。
经过前面的加工步骤后，需要对齿轮进行啮合试验，以检验齿轮的啮合性能和传动效率。
根据测试结果进行相应的调整和改进。
最后一步是精加工。
齿轮的精加工是为了提高齿轮的精度和表面质量。
常见的精加工方法包括滚齿修整、磨齿磨削等，以达到齿轮的设计要求。
在齿轮的工艺分析中，主要需要对每个工艺步骤进行分析和评估。
比如在材料选择上，需要评估材料的力学性能、加工性能和经济性，以确保选择的材料符合齿轮的使用要求并尽可能降低成本。
在车削加工中，需要分析车削工艺参数的选择和优化，以确保加工出的齿轮尺寸和形状的精度和表面质量满足要求。
在齿面处理和热处理中，需要对处理工艺参数进行分析和优化，以保证齿轮的硬度、强度和耐磨性能符合要求。
齿轮的制造工艺
齿轮制造工艺包括以下步骤：
1.锻造：是齿轮制造的开始，需要将毛坯进行加热，然后使用锻锤进行锻打，以调整其形状和性能。
2.切削加工：包括粗切和精切两个阶段。
粗切是为了去除大部分的加工余量，而精切则是为了得到符合精度要求的齿轮。
3.热处理：通过加热、保温和冷却三个阶段来改变齿轮材料的内部结构，以增强其力学性能。
4.精整加工：包括磨削、研磨等，主要是为了进一步提高齿轮的精度和表面质量。
5.齿形修整：对于渐开线齿轮，需要进行齿形修整，以得到正确的齿形和精度。
6.装配与试验：将齿轮组装到传动系统中，并进行试验，以确保其性能和质量满足要求。
此外，齿轮制造工艺还包括剃齿、插齿、滚齿、珩齿等具体步骤。
