水泥搅拌桩试桩方案清晨的阳光透过窗帘的缝隙，洒在我的书桌上，伴随着键盘敲击的声音，我开始构思这份水泥搅拌桩试桩方案。
这个过程就像一场思想的旅程，让我带着你一起走进这个奇妙的世界。
一、项目背景及目标1.1项目背景近年来，我国基础设施建设取得了举世瞩目的成就，其中，水泥搅拌桩作为一种地基处理技术，广泛应用于各类工程项目中。
本项目旨在探讨水泥搅拌桩在实际工程中的应用效果，为类似项目提供借鉴。
1.2项目目标（1）验证水泥搅拌桩的设计参数；（2）评估水泥搅拌桩施工质量；（3）分析水泥搅拌桩的地基处理效果。
二、试桩方案设计2.1试桩类型及布置本次试桩采用单桩静载荷试验和单桩抗拔试验两种类型。
试桩布置如下：（1）单桩静载荷试验：在试验场地布置9根试桩，分为3组，每组3根，分别进行加载、卸载试验；（2）单桩抗拔试验：在试验场地布置6根试桩，分为2组，每组3根，分别进行抗拔试验。
2.2试桩参数设计（1）桩径：500mm；（2）桩长：15m；（3）水泥掺量：20%（按桩身质量的百分比计算）；（4）桩体强度：大于1.5MPa；2.3施工工艺（1）桩基施工：采用旋挖钻机成孔，人工挖孔，现场搅拌水泥浆，泵送水泥浆至孔底，插入钢筋笼，振动沉桩；（2）试验施工：在试桩施工过程中，对桩体进行质量检测，确保桩体质量满足设计要求；（3）试验加载：采用液压千斤顶进行加载，加载等级分为10级，每级加载值为桩顶荷载的10%；（4）试验观测：在加载过程中，实时观测桩顶沉降、桩身位移、桩底反力等数据。
三、试验数据分析3.1单桩静载荷试验数据通过对9根试桩进行加载、卸载试验，收集到的数据如下：（1）桩顶沉降：随着荷载的增加，桩顶沉降逐渐增大，但增长速率逐渐减小；（2）桩身位移：桩身位移随着荷载的增加而增大，但位移值较小；（3）桩底反力：桩底反力随着荷载的增加而增大，但增长速率逐渐减小。
3.2单桩抗拔试验数据通过对6根试桩进行抗拔试验，收集到的数据如下：（1）桩顶位移：随着荷载的增加，桩顶位移逐渐增大，但增长速率逐渐减小；（2）桩身位移：桩身位移随着荷载的增加而增大，但位移值较小；（3）桩底反力：桩底反力随着荷载的增加而增大，但增长速率逐渐减小。

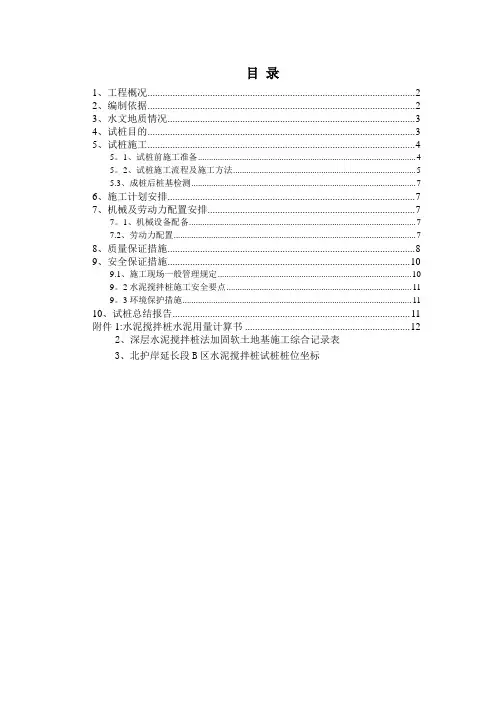

目录1、工程概况 (2)2、编制依据 (2)3、水文地质情况 (3)4、试桩目的 (3)5、试桩施工 (4)5。
1、试桩前施工准备 (4)5。
2、试桩施工流程及施工方法 (5)5.3、成桩后桩基检测 (7)6、施工计划安排 (7)7、机械及劳动力配置安排 (7)7。
1、机械设备配备 (7)7.2、劳动力配置 (7)8、质量保证措施 (8)9、安全保证措施 (10)9.1、施工现场一般管理规定 (10)9。
2水泥搅拌桩施工安全要点 (11)9。
3环境保护措施 (11)10、试桩总结报告 (11)附件1:水泥搅拌桩水泥用量计算书 (12)2、深层水泥搅拌桩法加固软土地基施工综合记录表3、北护岸延长段B区水泥搅拌桩试桩桩位坐标水泥搅拌桩试桩方案1、工程概况北护岸长度292.255m，地基处理沿北护岸轴线分为4个区域,其中A区、B 区、C区采用水泥搅拌桩进行地基加固。
本工程水泥搅拌桩采用桩径600mm的双桩，交接部分为150mm，矩形布置，原则上要求打穿③1粘土层并进入③3层或④1层不小于1。
0m.本工程水泥搅拌桩总体积12560m3。
加固设计参数如下（表1）：水泥搅拌桩加固设计参数表表19根工程桩进行试桩施工，如图1所示.试桩过程中采用水泥种类:龙峰水泥和红水河水泥,水泥掺量分别为16％、18％、20%，分6组进行。
搅拌桩采用4搅2图1 B区试桩区域平面布置图2、编制依据(1）《水运工程质量检验标准》(JTS257-2008）（2)《建筑地基处理技术规范》(JGJ79—2012）（3)《水下深层水泥搅拌法加固软土地基技术规程》(JTJ/T259-2004）(4）宝钢广东湛江钢铁基地项目码头及其配套工程成品泊位北护岸施工图以及施工图设计说明。
（5）广钢环保迁建项目码头单元成品及废钢泊位分项工程工程地质勘察报告《施工图设计阶段》3、水文地质情况第四纪全新世人工回填地层（Q4ml）①2中砂：灰黄色，饱和，松散～中密，混较多粘性土，局部含少量粘土块。
水泥搅拌桩(试桩)施工方案一、导言水泥搅拌桩，又称为试桩，是一种常见的基础处理方法，用于增加地基的承载能力。
本文将详细介绍水泥搅拌桩的施工方案，包括施工前的准备工作、施工过程中的具体操作步骤，以及施工后的验收和监测等内容。
二、施工前的准备工作1. 设计方案确认在进行水泥搅拌桩施工前，首先要确认设计方案，包括桩的直径、长度、深度，以及桩的间距等参数。
设计方案的确认将直接影响后续的施工工作，因此务必进行认真核对。
2. 地面清理清理施工场地，除去杂物、碎石等障碍物，确保施工现场的平整性。
3. 设备检查对搅拌桩施工所需的设备进行检查，确保设备正常运转，保证施工过程的顺利进行。
4. 施工人员培训对参与施工工作的人员进行培训，包括操作流程、安全注意事项等内容，提高工作的效率和安全性。
三、施工过程中的具体操作步骤1. 钻孔根据设计方案，在地面上预先钻孔，为后续的搅拌桩施工做准备。
钻孔的深度和直径应符合设计要求。
2. 搅拌桩灌浆将水泥、砂浆等材料按照一定的比例混合，并通过搅拌机混合均匀，然后通过管道输送至钻孔中，填充到预定的深度。
3. 提桩在桩灌浆结束后，通过提桩机将钻杆搅拌桩徐徐提出，同时搅拌桩内部继续注入混合物，形成一根坚实的水泥搅拌桩。
四、施工后的验收和监测在水泥搅拌桩施工完成后，应及时进行验收和监测工作，确保施工质量。
主要包括以下内容： ### 1. 桩身质量检查检查桩身的质量，包括密实程度、强度等指标，确保桩身符合设计要求。
2. 立桩质量检查对立桩的垂直度、水平度等进行检查，保证桩体稳固，不变形不位移。
3. 监测定期对已施工完成的水泥搅拌桩进行监测，跟踪桩的变化情况，确保桩体在使用过程中的稳定性。
五、总结水泥搅拌桩是一种有效增强地基承载能力的方法，施工方案的制定和实施至关重要。
通过本文的介绍，希望能够对水泥搅拌桩的施工流程有更清晰的认识，同时也提高施工质量和效率，确保工程的顺利进行。
水泥搅拌桩试桩施工方案
一、项目背景
水泥搅拌桩是一种常用于地基处理工程中的技术，通过将水泥和土壤混合形成强固的桩体，用于增加地基承载能力或改善地基土质条件。
本文旨在探讨水泥搅拌桩试桩施工方案，确保施工过程安全高效。
二、施工步骤
2.1 工程准备
在进行水泥搅拌桩试桩施工前，需要进行详细的工程测量和设计，确定试桩位置、孔径、孔深等施工参数。
同时，准备好必要的设备和材料，包括钻机、水泥、砂浆等。
2.2 孔挖掘
首先需要利用钻机对试桩位置进行孔挖掘，按照设计要求控制孔径和孔深，并在孔壁保持水平和垂直度，以确保桩体质量。
2.3 注浆
在完成孔挖掘后，进行注浆操作，向孔内注入水泥浆料，同时在注浆过程中需不断搅拌，以保证水泥与土壤充分混合。
2.4 成型
在注浆完成后，用搅拌棒或振捣器进行搅拌桩的成型，确保桩体密实均匀，避免出现空洞或松散现象。
2.5 养护
完成成型后，对搅拌桩进行养护，确保水泥充分凝固硬化，增强桩体的承载能力和稳定性。
三、安全注意事项
3.1 操作规范
在施工过程中，操作人员需严格按照规范操作，避免发生人为错误导致的安全事故。
3.2 设备维护
定期检查和维护施工设备，确保设备运行正常，避免故障带来的安全隐患。
3.3 现场防护
施工现场需设置明显的警示标识，保持秩序和清洁，确保施工安全进行。
四、总结
水泥搅拌桩试桩施工是地基处理工程中常用的方法之一，通过严格按照施工方案操作，可有效提高桩体质量和工程施工效率，确保工程质量和安全。
以上是水泥搅拌桩试桩施工方案的简要介绍，希望能为相关工程施工提供参考和指导。
水泥搅拌桩试桩施工方案一、工程概况本工程护岸采用水泥搅拌桩，桩径为500mm，纵横向间距均为90cm，置换率24%,桩长12m。
搅拌桩采用Ф500单轴搅拌桩机械，32.5级普通硅酸盐水泥，水泥掺入量为20%，并要求桩身水泥土28天期龄无侧限抗压强度需达到1.2Mpa以上。
桩总量约为3395根，总长度约40740米。
二、场地布置和施工准备2.1场地布置考虑到水泥搅拌桩分布均匀，根据实际情况，实地放样，平整场地，现场布置。
2.2施工准备（1）组织施工人员学习和掌握有关设计图纸和施工技术规范的有关规定。
结合本合同段的工程地质和水文气象条件，制定符合实际的施工组织设计，落实岗位责任制，确保工程质量安全和进度。
（2）机械进场前，组织测量人员利用全站仪根据沿线已闭合的导线点进行桩位放样，并报监理工程师审批。
（3）施工场地准备在水泥搅拌桩施工区内进行清障，整平处理，合理布置机械设备、水泥储料罐。
（4）配置的机械设备主要机具包括：搅拌桩机、配套水泥罐及喷浆系统、空气压缩机等。
搅拌桩机由滚轴式底架、井架和导向加减压机构、钻机传动系统、钻具、液压系统、喷浆系统、电气系统等部分组成，其技术性能见下表。
搅拌桩施工主要机具规格与技术要求2.3原材料搅拌桩采用的粉体加固剂为32.5复合硅酸盐水泥和42.5R普通硅酸盐水泥，要求新鲜无结块，入罐时经筛网过筛，最大粒度不超过5mm，不含有纸屑、塑料布石子等杂质。
三、施工组织机构项目经理：杨意忠项目总工：连瑞靖项目副经理：李阳峰施工员：上官伟、王清福质检员：吴国栋安全员：陈光辉施工班组：高军四、施工工艺及方法4.1施工准备及测量放样搅拌桩施工前，备齐施工机械机具和材料，接通电力，施工劳力进场，进行需施作喷浆作业地点的地面表皮清除，查明地下线路管道情况后进行场地平整，桩位放线，一切准备就绪后，进行搅拌桩作业。
4.1.1 场地清理：施工前，应按技术规范要求进行场地清理。
清理后的场地应整平，填写报验单，经监理工程师验收合格签字确认后，方可进行下道工序施工。
水泥搅拌桩施工试桩方案水泥搅拌桩是一种常见的地基处理方法，常用于建筑物和桥梁的基础施工中。
在进行水泥搅拌桩施工之前，需要编制试桩方案来确定施工的具体步骤和参数。
以下是一个关于水泥搅拌桩施工试桩方案的示例，详细介绍了试桩的目的、步骤、参数和监测方法。
一、试桩目的：1.了解地质情况和地下水位，以确定施工中需要采取的措施；2.测试搅拌桩的承载力和变形特性，以评估施工过程中的桩体质量。
二、试桩步骤：1.选择试桩点位：根据设计要求和现场实际情况，在需要施工的位置选择试桩点位。
2.钻孔：使用合适的钻孔设备在选定的试桩点位进行钻孔，直至达到设计要求的孔深。
3.清洗孔底：钻孔完成后，利用水泥浆冲击清洗孔底，确保底部没有明显的松动土层和颗粒。
4.搅拌桩施工：将水泥和骨料按照设计比例放入搅拌车中，并控制好水泥浆的流量和搅拌时间。
将搅拌好的浆液注入到钻孔中，同时以适当的速度提升钻杆，确保浆液充分分布在钻孔中。
5.拔桩和取样：在搅拌桩施工结束后，采用逆时针旋转的方式将钻杆拔起，并在每隔一定深度处取样以评估桩体质量。
拔桩过程中，需要记录各深度下的拔桩阻力和桩体变形情况。
6.强度试验：将取样的土样送往实验室进行强度试验，以评估桩体的承载力。
三、试桩参数：1.搅拌桩直径：根据设计要求确定，常用的直径为0.5m-1.2m。
2.搅拌桩长度：根据设计要求和地层情况确定，常用的长度为10m-30m。
3.搅拌比例：根据设计要求和实际情况确定水泥、骨料和水的比例，一般为1:2:0.5-14.孔深：根据设计要求和地质情况确定，一般选择孔深略大于预计的桩长。
5.浆液流量和搅拌时间：根据试桩点位的具体情况来确定，需要保证浆液充分分布在钻孔中。
四、监测方法：1.拔桩阻力监测：在拔桩过程中，使用拔桩设备记录各深度下的拔桩阻力。
根据拔桩阻力的变化，可以评估桩体的承载力。
2.桩体变形监测：在拔桩过程中，使用测量设备对桩体进行变形监测，包括沉降和倾斜。
水泥搅拌桩试桩方案及成果报告一、试桩方案1.试桩范围：选择试验地点建筑工地，试桩范围为建筑场地内的一块土地。
2.试桩设备：使用水泥搅拌桩机进行试桩施工，包括搅拌机、搅拌桩钻杆等设备。
3.试桩深度：根据工程要求，决定试验桩的深度为10米。
4.试桩孔径：根据桩的设计要求和土壤的承载力需求，确定试钻孔的直径为600毫米。
5.搅拌桩方案：根据试验地点的地质情况和工程要求，采用水泥搅拌桩的施工方式。
具体步骤如下：1)在试验地点进行桩位标定和确认。
2)使用水泥搅拌桩机进行试验桩的施工，按照设计要求进行桩孔的钻探。
3)搅拌桩钻进土层的深度为设计深度的90%，即9米。
4)钻杆和搅拌机同时向下进行，同时将水泥和水加入到搅拌机，搅拌形成水泥浆。
5)抽取钻杆时，让混合浆液顺着钻杆滑入孔内，达到浆液充实土层的目的。
6)搅拌桩顶端要留出一定高度，以备后续施工接替。
6.试桩记录：1)记录试验桩的位置和编号。
2)记录试验桩的直径和深度。
3)记录搅拌桩的施工时间和过程。
4)记录搅拌桩施工时机械性能和施工条件。
5)录入试验数据，包括桩下垂、桩身沉降和钻孔土的取样分析等。
二、成果报告1.试桩情况：共进行了5根试验桩的施工，桩孔深度均达到设计要求的10米，直径为600毫米。
施工过程中，水泥搅拌桩机的性能良好，施工效率高。
2.试桩结果：1)桩基质量：试验桩经过一段时间的固化后，达到了设计要求的强度和稳定性。
2)桩身沉降：通过对试验桩的监测，记录了桩身沉降的数据。
根据数据分析，试验桩的沉降值小于允许的标准值，证明桩基的稳定性良好。
3)钻孔土分析：从试验桩钻孔中取得的土样进行了分析。
分析结果显示，土层的承载力满足了设计要求。
3.试桩总结：1)水泥搅拌桩施工方法适用于本工地的地质条件和工程要求。
2)试验桩的质量和稳定性满足了设计要求，为后续工程提供了可靠的基础支撑。
3)通过试验桩的沉降和土样分析，验证了水泥搅拌桩的承载力和稳定性，证明了该施工方法的有效性。
CFG桩水泥搅拌桩试桩方案概述CFG桩（Cement Fly Ash Grouting Pile）是指采用水泥灰砂浆注浆法进行浆液搅拌灌注的桩基。
CFG桩具有较好的承载力和抗剪强度，适用于各类土质条件下的地基加固和桩基建设。
本文将对CFG桩试桩方案进行详细介绍。
材料准备1.水泥：选择强度达到工程要求的水泥，按照设计比例调配。
2.粉煤灰：选用合格的粉煤灰，按照设计比例与水泥混合。
3.骨料：选用适当粒径的砂子和碎石，与水泥和粉煤灰按照设计比例进行搅拌。
设备准备1.配置混凝土搅拌机：搅拌机应具有良好的搅拌效果和稳定的性能。
2.配置注浆泵：选用高压注浆泵，能够满足施工需要。
3.配置输送输浆管道：配置足够长度的输送输浆管道，以保证泵送材料的顺利完成。
施工步骤1.桩位标定：根据设计要求，在施工现场进行桩位标定，并检查桩位是否符合规定。
2.打桩孔：采用合适的打桩机械在桩位上进行打孔作业，打桩孔直径和深度根据设计要求确定。
3.孔底清理：将打好的桩孔底部清理干净，以确保桩底部无杂物。
4.搅拌注浆：按照设计比例将水泥、粉煤灰和骨料投入混凝土搅拌机中进行搅拌。
在搅拌过程中保持适宜的水灰比和掺量，确保浆液质量符合要求。
5.泵送注浆：将搅拌好的浆液通过注浆泵输送到桩孔中，同时配合泵送管道适时移动以保证注浆均匀分布。
6.浆液回填：注浆完成后，将剩余的浆液回填到桩孔中，使桩基整体更加坚固。
7.桩头处理：根据设计要求进行桩头处理，一般采用钢筋混凝土浇筑，加固桩头部分。
质量控制1.搅拌比例控制：要严格按照设计比例将水泥、粉煤灰和骨料投入搅拌机中，确保浆液质量。
2.泵送均匀控制：在注浆过程中，要保证注浆泵持续稳定运行，配合泵送管道适时移动以保证注浆均匀分布。
3.桩孔清洁控制：在施工过程中，要及时清理打好的桩孔底部，确保桩底部无杂物。
安全措施1.在施工现场设置明显的警示标志，提醒周围人员注意安全。
2.操作人员必须经过专业培训，并严格遵守操作规程。
水泥土搅拌桩试桩方案一、试验目的本试验旨在评估水泥土搅拌桩在不同施工条件下的受力性能和承载能力，为后续工程的施工提供科学依据。
二、试验方法1.试验地点选择试验地点应选择在具有代表性的土质条件下，如黏土、粉土或砂土，并确保场地平整、无破坏等条件。
2.试验参数确定根据工程需求和设计要求，结合场地情况，确定试验参数，包括搅拌桩直径、长度和间距。
3.试验设备准备准备水泥土搅拌桩施工机械和试验设备，如搅拌桩机、振动锤、锚固设备等，并做好设备的调试和维护工作。
4.初步施工在试验地点开始进行搅拌桩的初步施工，确定混凝土的配比、搅拌桩的直径和长度等参数，并记录相应的施工数据。
5.试验桩布置根据实际施工情况，选择适当的试验桩数量和布置方式，确保能够覆盖不同地质条件的试验点。
6.试验参数监测在试验过程中，监测并记录关键参数的变化情况，包括锤击次数、杆身阻力、桩身沉降等，以便分析桩的承载性能。
7.强度试验在试验完成后，选取代表性的试验桩进行强度试验，以确定搅拌桩的抗压强度和抗拉强度。
8.验收评价根据试验结果和设计要求，对试验桩的承载能力进行评估，并提出相应的建议和改进措施。
三、试验注意事项1.施工过程中应严格按照设计要求进行，确保搅拌桩的质量和施工效果。
2.初步施工时，要按照合理的配比和施工工序进行，确保混凝土的质量。
3.在试验过程中要全面记录和监测关键参数的变化情况，以便后续分析和评估。
4.根据实际情况，选取代表性的试验桩进行强度试验，并确保试验的准确性和可靠性。
5.最终的验收评价应综合各方面的数据和试验结果，提出科学合理的建议和改进措施。
四、试验数据处理根据试验过程中记录的数据，进行相应的数据处理和分析，包括回弹法测定桩头和锤击法测定桩侧摩阻力等，得出试验桩的承载能力和受力性能。
五、试验结果评估综合试验结果和设计要求，对试验桩的承载能力进行评估，判断是否符合工程要求，并提出改进措施和意见。
以上是水泥土搅拌桩试桩方案的基本内容，具体实施过程中还需要根据实际情况进行相应的调整和补充，以确保试验的准确性和有效性。
多向水泥砂浆搅拌桩工艺性试桩方案编制：________________复核：________________审核： ________________目录一、工程概况 (1)二、编制依据 (1)三、试桩目的 (2)四、试桩位置及数量 (2)五、试桩方案 (2)5.1 准备 (2)5.2 主要施工机具配置 (3)5.3 劳动力配置 (3)5.4 施工工艺及施工方法 (3)5.5 质量检验标准 (7)六、试验参数 (7)七、质量保证措施 (8)八、安全保证措施 (8)九、环水保措施 (9)9.1 临时工程环保措施 (10)9.2 废水、废渣处理措施 (10)9.3 防止空气污染和扬尘措施 (10)9.4 施工噪音控制措施 (10)9.5 水土保持措施 (10)十、试桩总结 (11)多向水泥砂浆搅拌桩工艺性试桩方案一、工程概况XX标主要位于XXX起点里程IDKXX+XXX终点里程IDKXX+XXX正线长XXXkm 其中路基XXXkm。
本段沿线软土、松软土路基共计XX段，累计里程长度XXXkm软土及松软土多分布在丘间槽谷、堰塘、水田浅层和表层，为全新统冲洪积、坡洪积流塑软塑状淤泥、淤泥质黏土、软粘性土等。
呈透镜状或软硬互层状（夹层状）分布，一般单层厚0.5 3m总厚可达6 12m具有土质不均、含水量及孔隙比较大、有机质含量小、下卧硬层横坡较大、厚度变化大等特点。
软土及松软土主要对路基工程影响较大。
对于软土、松软土厚度》3m的地段，地面横坡较缓，稳定或沉降不能满足要求时一般采用多向水泥砂浆搅拌桩、CFG 桩、变截面挤密螺纹桩、多向加芯水泥搅拌桩、钻孔灌注桩桩网结构等复合地基加固。
二、编制依据《高速铁路路基工程施工技术规程》Q/CR 9602-2015《高速铁路路基工程施工质量验收标准》TB10751-2010《混凝土结构试验方法标准》GB/T50152-2012《XX铁路区间路基设计图》《路基工程设计专用图》《铁路路基地基处理》（贰路【2014】2028）实施性施工组织设计我公司以往施工经验相关规范标）隹三、试桩目的通过试桩确定加固材料掺入量、钻进速度、提升速度、喷气压力、单位桩长喷入量及喷搅次数等施工参数，检验能否达到设计要求的成桩效果。
水泥搅拌桩试桩方案(总8页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除市政道路与津山铁路立交工程军粮城八号路地道津山铁路以南部分框构和U型槽工程水泥搅拌桩试桩方案编制：审核：批准：中铁十八局集团有限公司津山立交工程项目部2017年6月7日市政道路与津山铁路立交工程军粮城八号路地道津山铁路以南部分框构和U型槽工程水泥搅拌桩试桩方案一、工程概况本项目位于天津市东丽区，津山铁路军粮城站西侧，津秦高铁军粮城站东侧，八号路为军粮城示范镇南北向交通的主要干道。
军粮城八号路与津山铁路交叉角度为89°，津山线铁路里程为K160+451.82。
下穿津山铁路框构由铁道第三勘察院设计集团有限公司桥梁处设计，现场已施工完成。
津山铁路以北下穿津秦高铁及城际延长线下的U槽均已施工完成。
本工程设计范围为八号路下穿军粮城电厂专用线铁路框构（框构长36.5m），斜交86.35°，北侧通过U槽（此段长13.729m）接津山铁路现状框构，南侧通过U槽（测段长29.8m）接规划七大街拟建框构。
交叉里程为电厂专用线里程K1+337.133=八号路设计里程K3+585.600，交叉角度为69.6°。
二、设计要求及相关技术参数根据地质资料，本工程基坑所在底层承载力较低，为90kpa，不能满足框构桥的预置及后期U型槽的使用，需对地基进行加固处理。
其中铁路南侧20m以外采用水泥搅拌桩，其余范围采用高压旋喷桩进行地基处理。
水泥搅拌桩和高压旋喷桩设计有效桩长均自基坑坑底以下为5m，桩径0.6m，桩间距1.0m，采用梅花布置，要求处理后地基承载力达到120kpa。
基坑位于水塘内，水位较高，综合地勘资料以及其它勘测资料，本工程基坑需设置止水帷幕。
其中铁路南侧20m以外采用双排水泥搅拌桩止水帷幕，其余范围采用双排高压旋喷桩止水帷幕进行止水。
水泥搅拌桩和高压旋喷桩设计有效桩长均自地面以下为20m，桩径0.6m，桩间距0.4m，相互咬合。
入量24.3%（每米桩68.7kg），水灰比0.6～0.8，具体数据经室内配合比试验和试桩确定。
质量要求: 7天无侧限抗压强度不小于0.5Mpa；检测频率为2‰，且不少于3根。
单桩复合地基承载力不小于120Kpa，检测频率为2‰，且不少于3根。
三、试桩目的及准备工作（1）试桩目的：选取搅拌桩桩体强度、止水效果满足设计的喷浆压力，制桩工艺、浆液配比和相关施工参数，指导大面积搅拌桩施工。
（2）配比：按照设计，配比选择水灰比0.7、0.8三种。
（3）水泥掺入量按照设计24.3%（重量比）计算68.7kg/m ，水泥进场做物理化学试验合格后使用。
（4）喷浆压力选择0.4MPa、0.5MPa和0.6MPa。
（5）按照施工经验提升速度约40~70cm/min，旋转速度为60r/min。
（6）场地选择：选取军粮城电厂铁路专线南侧20m范围外的空地作为试验场地。
试验孔数为6组，桩长20m。
（7）机械设备搅拌桩采用Y-4型工程钻机，双轴水泥土搅拌机，3D2-S2-85压浆泵，泥浆搅拌罐、压浆胶管等。
（8）一台桩机配置如下人员：机长1名，负责现场总体指挥与调度工作；桩机操作工2名，负责桩机的操作并及时维护，保证其平稳运行，确保桩机能准确定位、钻进、提升搅拌及移位工作；后台制浆、注浆工2人，负责制浆、输浆工作、确保水泥浆液的水灰比准确、输浆压力满足要求、供浆量能与桩机搅拌协调同步；技术员1名，负责现场检查、指导试桩的各种技术工作、确保试桩方案进行；安全员1名，负责试桩过程各种安全、文明检查与指导工作，确保高空、地下及工作场面无障碍物与危险隐患，保证桩机施工环境安全、文明；专职纪录员1名，负责试桩中需要详细纪录的各种技术参数，确保其真实准确；四、试桩的施工工艺流程1、施工工艺流程水泥搅拌桩施工工艺流程见下图水泥搅拌桩工艺框图2、施工准备⑴场地平整正式进场施工前，进行管线调查后，清除施工场地地面以下2米以内的障碍物，不能清除的做好保护措施，然后整平、夯实；同时合理布置施工机械、输送管路和电力线路位置，确保施工场地的“三通一平”。
⑵桩位放样施工前用全站仪测定旋喷桩施工的控制点，埋石标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并用竹签钉紧，一桩一签，保证桩孔中心移位偏差小于50mm。
⑶灰浆拌制系统灰浆拌制系统主要设置在水泥附近，便于作业，主要由灰浆拌制设备、灰浆储存设备、灰浆输送设备组成。
3、钻机就位搅拌机组装完成后，自行利用行走系统爬移至桩位处。
由专人负责统一指挥桩机的就位工作，移动桩机前，先查清桩机上下、左右、前后各方有无障碍，发现有阻及时排除。
移动结束后，检查桩机定位情况，发现偏差较大及时纠正。
桩机就位对中后，其动力头、搅拌头及桩位三者的中心处于同一铅垂线上，搅拌头定位偏差不大于5cm。
4、预搅下沉将深层搅拌机用钢丝绳吊挂在起重机上，用输浆胶管将贮料出罐砂浆泵同深层搅拌机接通，待深层搅拌机的冷却水循环正常后，启动搅拌机电机，放松起重机钢丝绳，使搅拌机借设备自重沿导向架搅拌切土下沉。
施工时，下沉速度由电机的电流监测表严格控制下沉速度，一般取0.38～0.75m/min。
5、制备水泥浆在水泥搅拌机预搅下沉的同时，利用灰浆拌制机按设计确定的配合比拌制水泥浆，在水泥搅拌机下沉到一定深度时，待压浆前将水泥浆倒入集料斗中。
桩体每米水泥掺量=1/4πd2×1.8×a%，a为水泥掺入量。
6、喷浆搅拌提升(第一次注浆提升搅拌)搅拌机下沉到设计深度后，上提搅拌头0.2m左右，然后开启灰浆泵，将水泥浆从搅拌机中心管不断压入地基中，待浆液到达喷浆口时，按0.4～0.7m/min的均匀速度边喷浆、边提升水泥搅拌机。
待水泥搅拌机喷浆提升至设计桩顶标高以上0.5m 时，关闭灰浆泵，完成第一次注浆提升搅拌。
7、重复上下搅拌(第二次注浆提升搅拌)水泥搅拌机提升至设计加固深度的顶面标高时，集料斗中的水泥浆全部排空。
为使软土和水泥浆搅拌均匀，再次将搅拌机边旋转边沉入土中，至设计加固深度后再将搅拌机提升出地面，在搅拌机第二次提升的同时，向地层中同时连续地压入水泥浆。
施工中要如实记录搅拌灌浆的各项参数、浆液材料用量、异常情况及处理措施等。
8、清洗向集料斗中注入适量清水，开启灰浆泵，清洗全部管路中残存的水泥浆，直至基本干净，并将粘附在搅拌头的软土清洗干净。
9、钻机移位待水泥搅拌机提出地面后，关闭电机，然后将桩机移至新的桩位，重复上述步骤进行下一根桩的施工。
五、试验结果及总结试验结束后，进行现场开挖检查试验，检查搅拌桩桩径、桩体质量，7天后抽芯测定桩体强度等，确定搅拌桩质量满足设计要求，且选择桩体质量和止水效果比较好的压力值及施工工艺用于正式搅拌桩大面积施工。
六、试桩注意事项1、场地平整：在机械设备进场前平整好场地，并开挖合适的排水沟，其位置以不影响深层搅拌桩机施工为原则。
2、施工位置：试验桩选在与成桩相同施工工艺和相近地质条件下进行。
3、机械进场后，检查设备的完好情况和性能，压力和排浆量应满足设计要求。
4、机械就位时精确对正桩位，机座要平稳牢固，主轴倾斜度≯0.5°。
5、严格遵守操作程序，先压水检查注浆管路，保证畅通。
6、按设计配合比制备水泥浆液，检查合格备用。
不许使用受潮或过期水泥。
浆液制作时应严格按水灰比进行控制，在注浆过程中应经常搅动浆液，防止浆液沉淀，浓度降低会影响桩体强度；浆液配制完毕后应进行过滤，过滤筛孔要小于喷嘴直径的1/2。
7、注意钻头振入情况，估算出各土层厚度，以便决定旋喷速度和注浆参数。
8、在搅拌注浆过程中，要观察冒浆情况，以及时了解土层性质和搅拌注浆效果，验证注浆参数是否合理。
单管注浆时，冒浆量小于计算注浆量20%时，仍为正常现象，如超过20%或完全不冒浆，则要查明原因。
采取相应措施。
9、在钻进和注浆中，需接长或拆除钻杆时，应先停止射水或压浆，待压力下降后再进行接长或拆除钻杆。
10、钻杆的旋转和提升必须连续不中断。
在旋喷过程中，机械出现故障中断注浆时，停机时间小于40min，可重新下钻0.3m后再开始注浆、提升；若停机时间超过2h，必须重新钻至设计深度后重新注浆。
11、对冒浆要妥善处理，及时清除沉淀的泥渣，保持良好的作业环境。
12、为防止浆液凝固收缩影响施工桩顶标高，可在原孔位采用冒浆回灌或第二次注浆措施。
七、保证措施⑴项目经理部成立试桩管理领导小组，领导小组由项目经理挂帅，项目总工程师主管，成员由项目经理部、技术、质检、测量、物资、供应等职能部门成员、作业班组长等组成。
⑵严把材料关，每批水泥进场必须出具合格证明，并按每批次现场抽样外检，合格后才能投入使用。
施工中所有计量工具均应进行鉴定,水泥进场后，应垫高水泥台，覆防雨彩布，防止水泥受潮结块。
⑶认真做好原始记录及资料整理工作，做到资料齐全、准确、工整。
⑷浆液水灰比、浆液比重、每米桩体掺入水泥重量等参数均以现场试桩情况为准。
施工现场配备比重计，每天量测浆液比重，严格控制水泥用量。
运灰小车及搅拌桶均做明显标记,以确保浆液配比的正确性.灰浆搅拌应均匀，并进行过滤。
喷浆过程中浆液应连续搅动，防止水泥沉淀。
⑸严格控制注浆提升速度，注浆过程应连续均匀，若注浆过程中出压力骤然上升或下降，大量冒浆、串浆等异常情况时，应及时提钻出地表排除故障后，复喷接桩时应加深0.4米重复注浆接桩，防止出现断桩。
⑹因地下孔隙等原因造成返浆不正常，漏浆时，应停止提升，用水泥浆灌注，直至返浆正常后才能提升。
⑺钻孔施工时应及时调整桩机水平，防止因机械振动或地面湿陷造成钻孔垂直度偏差过大。
⑻实行技术人员随班作业制，技术人员必须时刻注意检查浆液初凝时间，注浆流量，风量，压力，旋转提升速度等参数是否满足设计要求，及时发现和处理施工中的质量隐患。
⑼施工现场配备常用机械设备配件，保证机械设备发生故障时，能够及时抢修。
八、安全、环保施工措施1、安全措施1）注浆泵必须指定专人操作，压力表应定期检修检定，以保证正常工作。
2）钻机操作人员应具有熟练操作技能。
3）施工前应检查注浆设备和管路系统，其压力和流量（风量）需满足设计要求，应检查管道的耐久性以及管道连接是否可靠，泵体、注浆管及喷嘴内不得有任何杂物，各类密封圈必须良好，无渗漏现象，否则接头断开、软管破裂，将会导致浆液、高压水流飞散、软管甩出等安全事故。
安全阀中的安全销要进行试压检验（试压检验到当地压力容器检验所检验），必须确保在达到规定压力时能断销卸压，绝不能轻易安装未经试压检验的自制安全销。
4）一般说浆液硬化后对人畜均无害，但硬化前的液体进到眼睛里时，必须立即进行充分清洗，并及时到医院治疗。
5）喷射管工作时，管附近严禁站人。
