机柜布线工艺流程

综合布线中的机柜攻略

随着计算机与网络技术的发展，服务器、网络通信设备等IT设备正在向着小型化、网络化、机架化的方向发展，机房对机柜管理的需求将日益增长。机柜/机架将不再只是用来容纳服务器等设备的容器，不再是IT应用中的低值、附属产品。在综合布线领域，机柜正成为其建设中的重要组成部分越来越受到关注。

一、 容量”U”的概念

19寸标准机柜内设备安装所占高度用一个特殊单位"U"来表示，1U=44.45mm。u是指机柜的内部有效使用空间，也就是能装多少U的19寸标准设备,使用19寸标准机柜的标准设备的面板一般都是按n个U的规格制造。

二、 接地的概念

接地有信号接地和机壳接大地等情况，设备的信号接地的作用是提供设备部分或全部电路的电平参考平面，理想的接地平面是零电位、零阻抗的物理实体，任何电流通过它的时候都不会产生压降,通常信号接地有一个专用的接地铜排来实现;

机壳接大地是为实现设备安全接地，防止漏电实现对操作人员的安全保护，另外的一个作用是泄放因静电感应在机壳上的积累电荷，以免电位升高造成放电，以此提高设备的安全性。

一舟集团SHIP系列机柜框架和前后门板预留了标准的接地柱和接地孔,用户需要时用导线连接即可使用，接地柱规格为M6,接地孔大小为Φ4.6。接地线外壳标准色为黄绿色,标准机柜标准配置不提供接地线,需要时另外订购,未特别要求,SHIP系列机柜提供的接地线截面为2.5平方。

三、 网络型机柜和服务器型机柜的区别

网络机柜和服务器机柜均是19寸标准机柜, 服务器机柜是用来安装服务器、显示器、UPS等19"标准设备及非19"标准的设备，在机柜的深度、高度、承重等方面均有要求,宽度一般为600MM,深度一般在900MM以上,因内部设备散热量大,前后门均带通风孔;

网络机柜主要是存放路由器,交换机,配线架等网络设备及配件，深度一般小于800MM,宽度600和800MM都有,前门一般为透明钢化玻璃门，对散热及环境要求较低。

一、机房布线技巧线缆在敷设前，必须使用标签标明每根线缆的起始位置以及信息点的编号；在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应灵活利用用固线器或者尼龙扎带，做到横平竖直不交叉；并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。进入机柜的所有线缆必须从机柜的上方或下方的进线孔敷设，跨机柜走线时，同样需要穿过机柜上线孔或下线孔进行敷设。

二、机柜理线技巧

从桥架上方或下方进入机柜再到各个配线架或设备的线缆必须顺畅，不允许线缆交叉，沿机柜后方两侧立杆向上或者向下引入配线架；机柜内每一层配线架的线缆造型要统一，机柜内每一次线缆绑扎要在统一平面上。

1、工作开始前需要准备的工具有：理线板、理线夹、扎带、标签纸、线缆端接工具等，还需准备一张自制理线表，将机柜内所有设备的安装位置及所有线缆的接入位置进行规划，这样才能从线缆一进入机柜便可按已规划好的位置进行分别绑扎。

2、线缆进入机柜后，根据机柜内配线架或者交换机的摆放位置，线缆按照规划好的接入顺序，由最上面的配线架接入线缆，按顺序往下进行分组及整理绑扎；首先将接入第一个配线架的线缆用理线板进行定位；按照顺序将线缆穿过理线板，每隔20Cm绑扎一处并固定在机柜内的扎线板上，注意绑扎时每根线保持与前次绑扎的位置相同，不能出现有些线由外层转入内层，绑扎时松紧度要适宜，太松会导致线缆移位，太紧会对线缆造成伤害。

3、当线束绑扎至配线架背后的托架上后，先将线束绑扎在托架上，从线束根部按照接入线缆的顺序，每两根绑扎在一起，然后根据规划好的走线线路由，对每根线缆长度进行测量后（此处特别注意线缆测量，需要预留减去线缆皮打上配线架的长度）；剪掉多余的线，每剪掉一根线缆必须重新贴上标签，标签需要贴在线缆弯曲处，并保持同一高度和朝向。

4、线缆裁剪后就可以将线缆打入配线架，打接模块需要认真、细心，否则会出现模块打接不成功，如果出现打接不成功，要小心处理，避免实施工程中出现线缆二次剥线。

机房布线的方法和内容

1、地板布线

这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。

2、吊顶布线

该布线方式特别适合于经常需要布线的机房，目前也非常流行，此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。

具体布线的内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地。电源线槽和弱电线槽之间的距离应保持至少30厘米以上，互相之间不能穿越，以防止相互之间的电磁干扰。

A、电源布线：在新机房装修进行电源布线时，应根据整个机房的布局和UPS的容量来安排，在规划中的每个机柜和设备附近，安排相应的电源插座，插座的容量应根据接入设备的功率来定，并留有一定的冗余，一般为10A或15A。电源的线径应根据电源插座的容量并留有一定的容量来选购。

B、弱电布线：弱电布线中主要包括同轴细缆、五、六类网线和电话线等，布线时应注意 在每个机柜、设备后面都有相应的线缆，并应考虑以后的发展需要，各种线缆应分门别类用尼龙编织带捆扎好。

C、接地布线：由于新机房内都是高性能的计算机和网络通讯设备，故对接地有着严格的要求，接地也是消除公共阻抗，防止电容耦合干扰，保护设备和人员的安全，保证计算机系统稳定可靠运行的重要措施。在机房地板下应布置信号接地用的铜排，以供机房内各种接地需要，铜排再以专线方式接入该处的弱电信号接地系统。

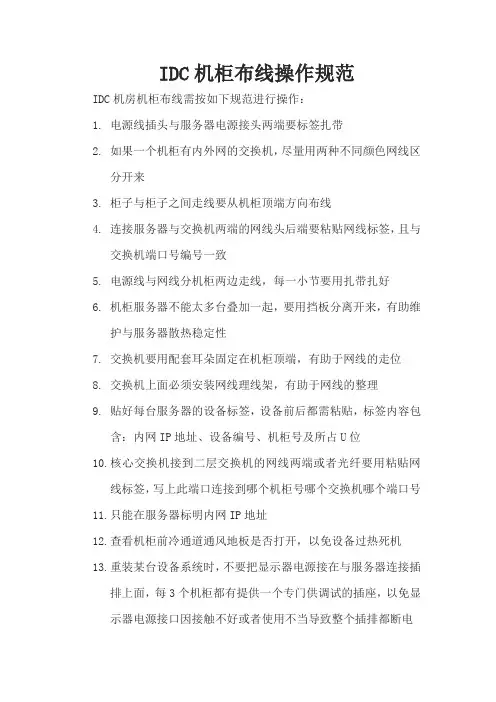

IDC机柜布线操作规范

IDC机房机柜布线需按如下规范进行操作：

1. 电源线插头与服务器电源接头两端要标签扎带

2. 如果一个机柜有内外网的交换机，尽量用两种不同颜色网线区分开来

3. 柜子与柜子之间走线要从机柜顶端方向布线

4. 连接服务器与交换机两端的网线头后端要粘贴网线标签，且与交换机端口号编号一致

5. 电源线与网线分机柜两边走线，每一小节要用扎带扎好

6. 机柜服务器不能太多台叠加一起，要用挡板分离开来，有助维护与服务器散热稳定性

7. 交换机要用配套耳朵固定在机柜顶端，有助于网线的走位

8. 交换机上面必须安装网线理线架，有助于网线的整理

9. 贴好每台服务器的设备标签，设备前后都需粘贴，标签内容包含：内网IP地址、设备编号、机柜号及所占U位

10.核心交换机接到二层交换机的网线两端或者光纤要用粘贴网线标签，写上此端口连接到哪个机柜号哪个交换机哪个端口号

11.只能在服务器标明内网IP地址

12.查看机柜前冷通道通风地板是否打开，以免设备过热死机

13.重装某台设备系统时，不要把显示器电源接在与服务器连接插排上面，每3个机柜都有提供一个专门供调试的插座，以免显示器电源接口因接触不好或者使用不当导致整个插排都断电 14.日常重整资源时，会不经意碰到网线或电源线导致设备down掉，所以在处理过程中胆大心细，要多观察交换机的端口是不是都是亮着的。
