地质构造图的判读技巧

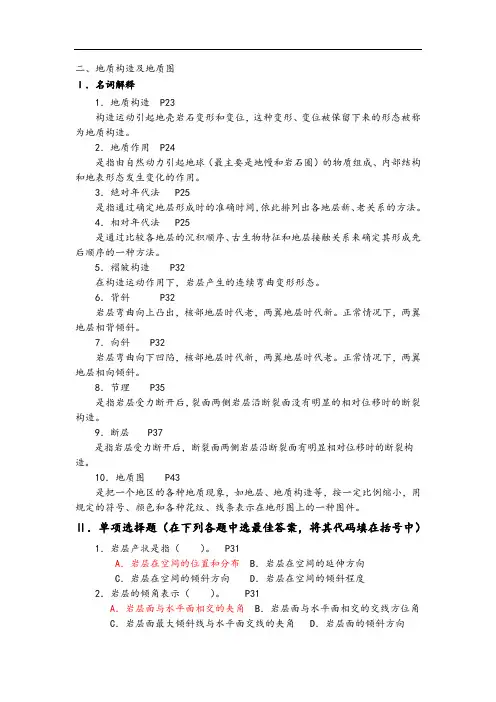

二、地质构造及地质图

Ⅰ．名词解释

1．地质构造 P23

构造运动引起地壳岩石变形和变位，这种变形、变位被保留下来的形态被称为地质构造。

2．地质作用 P24

是指由自然动力引起地球（最主要是地幔和岩石圈）的物质组成、内部结构和地表形态发生变化的作用。

3．绝对年代法 P25

是指通过确定地层形成时的准确时间，依此排列出各地层新、老关系的方法。

4．相对年代法 P25

是通过比较各地层的沉积顺序、古生物特征和地层接触关系来确定其形成先后顺序的一种方法。

5．褶皱构造 P32

在构造运动作用下，岩层产生的连续弯曲变形形态。

6．背斜 P32

岩层弯曲向上凸出，核部地层时代老，两翼地层时代新。正常情况下，两翼地层相背倾斜。

7．向斜 P32

岩层弯曲向下凹陷，核部地层时代新，两翼地层时代老。正常情况下，两翼地层相向倾斜。

8．节理 P35

是指岩层受力断开后，裂面两侧岩层沿断裂面没有明显的相对位移时的断裂构造。

9．断层 P37

是指岩层受力断开后，断裂面两侧岩层沿断裂面有明显相对位移时的断裂构造。

10．地质图 P43

是把一个地区的各种地质现象，如地层、地质构造等，按一定比例缩小，用规定的符号、颜色和各种花纹、线条表示在地形图上的一种图件。

Ⅱ．单项选择题（在下列各题中选最佳答案，将其代码填在括号中）

1．岩层产状是指（ ）。 P31

A．岩层在空间的位置和分布 B．岩层在空间的延伸方向

C．岩层在空间的倾斜方向 D．岩层在空间的倾斜程度

2．岩层的倾角表示（ ）。 P31

A．岩层面与水平面相交的夹角 B．岩层面与水平面相交的交线方位角

C．岩层面最大倾斜线与水平面交线的夹角 D．岩层面的倾斜方向

3．当岩层界线与地形等高线平行时，岩层是（ ）。 P30

A．缓倾岩层 B．陡倾岩层 C．水平岩层 D．直立岩层

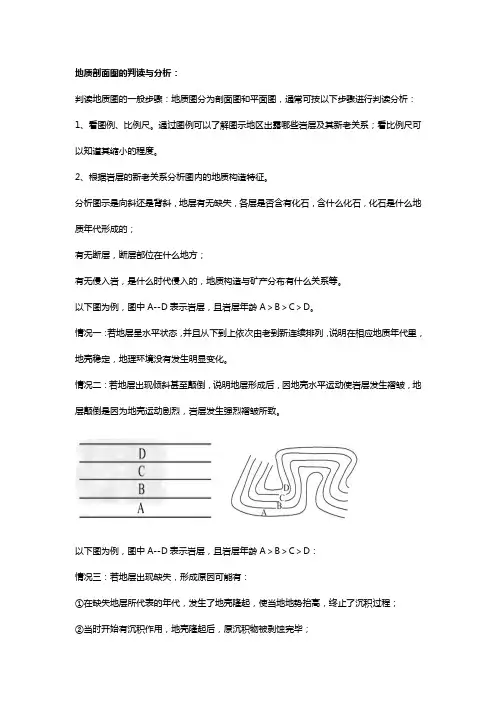

地质剖面图的判读与分析：

判读地质图的一般步骤：地质图分为剖面图和平面图，通常可按以下步骤进行判读分析：

1、看图例、比例尺。通过图例可以了解图示地区出露哪些岩层及其新老关系；看比例尺可以知道其缩小的程度。

2、根据岩层的新老关系分析图内的地质构造特征。

分析图示是向斜还是背斜，地层有无缺失，各层是否含有化石，含什么化石，化石是什么地质年代形成的；

有无断层，断层部位在什么地方；

有无侵入岩，是什么时代侵入的，地质构造与矿产分布有什么关系等。

以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D。

情况一：若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。

情况二：若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。

以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：

情况三：若地层出现缺失，形成原因可能有：

①在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；

②当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕； ③当时、当地气候变化，没有了沉积物来源。

情况四：若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。

以下图为例，图中A--D表示岩层，且岩层年龄A＞B＞C＞D：

情况五：若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成时代。

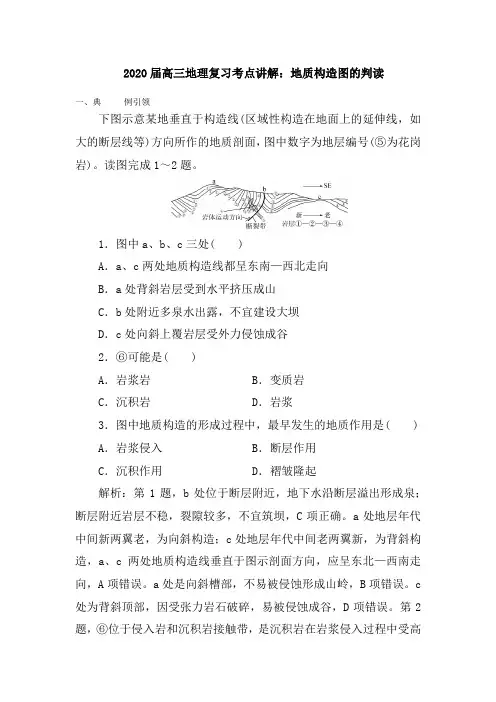

2020届高三地理复习考点讲解：地质构造图的判读

一、典例引领

下图示意某地垂直于构造线(区域性构造在地面上的延伸线，如大的断层线等)方向所作的地质剖面，图中数字为地层编号(⑤为花岗岩)。读图完成1～2题。

1．图中a、b、c三处( )

A．a、c两处地质构造线都呈东南—西北走向

B．a处背斜岩层受到水平挤压成山

C．b处附近多泉水出露，不宜建设大坝

D．c处向斜上覆岩层受外力侵蚀成谷

2．⑥可能是( )

A．岩浆岩 B．变质岩

C．沉积岩 D．岩浆

3．图中地质构造的形成过程中，最早发生的地质作用是( )

A．岩浆侵入 B．断层作用

C．沉积作用 D．褶皱隆起

解析：第1题，b处位于断层附近，地下水沿断层溢出形成泉；断层附近岩层不稳，裂隙较多，不宜筑坝，C项正确。a处地层年代中间新两翼老，为向斜构造；c处地层年代中间老两翼新，为背斜构造，a、c两处地质构造线垂直于图示剖面方向，应呈东北—西南走向，A项错误。a处是向斜槽部，不易被侵蚀形成山岭，B项错误。c处为背斜顶部，因受张力岩石破碎，易被侵蚀成谷，D项错误。第2题，⑥位于侵入岩和沉积岩接触带，是沉积岩在岩浆侵入过程中受高温高压变质而成的变质岩。第3题，图示地区的地质作用过程是沉积作用→水平挤压→褶皱隆起→外力侵蚀→岩浆侵入→变质作用→断层发生→外力侵蚀。

答案：4.C 5.B 6.C

读我国南方某地区地质构造示意图，回答4～5题。

4．图示地区( )

A．①处地质构造是良好的储水构造

B．②处适合修建水库

C．③处是背斜山

D．岩层中可能存在化石

5．如果图中①河、②河为同一条河流。结合其堆积物等图上信息判断( )

A．①河段自西向东流

B．②河段自东向西流

C．该河从图中③山岭东侧绕过

D．该河从图中③山岭西侧绕过

解析：第4题，图中①河附近岩层是背斜、②河附近岩层是断层、③是向斜成山；图示岩层具有层理构造，属于沉积岩，故可能含有化石。第5题，图中河流沉积物在①河段中位于南侧，说明河流自东向西流，在②河段中位于北侧，说明河流自西向东流；同时②河段海拔高于①河段，河流总是由高向低流，则河流从图中③山岭东侧绕过。

高三地理复习专题讲解：地质剖面图的判读技巧

(1) 岩层新老关系的判断

① 根据岩层层序确定：沉积岩是受沉积作用形成的，因而一般的规律是岩层年龄 越老，其位置越靠下，岩层年龄越新，其位置越靠上(接近地表)。如上图中沉积 岩I的形成时间晚于沉积岩1【。

② 根据岩层的接触关系确定：岩浆岩可以按照其与沉积岩的关系来判断。喷出岩 的形成晚于其所切穿的岩层，侵入岩晚于其所在的岩层。如上图中岩浆岩的形成 时间晚于沉积岩I和沉积岩II。变质岩是在变质作用下形成的，且多是在岩浆活 动的影响下形成的，因而变质岩的形成晚于其相邻的岩浆岩。

(2) 地质构造和构造地貌的判断

① 根据岩层是否连续判断褶皱或断层。

② 根据岩层弯曲形状或新老关系判断背斜和向斜。如上图中屮处的地质构造为背 斜。

③ 根据地表起伏状况判断地貌类型，如背斜山(谷)、向斜谷(山)、断块山、断层 谷、陡崖等。

(3) 地壳运动过程的判断

① 根据岩层上下关系。若岩层呈水平状态，并且从下到上依次曲老到新连续排列, 说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。

② 根据岩层的弯曲。若岩层出现弯曲、倾斜甚至颠倒，说明岩层形成后，因地壳 水平运动使岩层发生褶皱运动。如上图中屮处岩层弯曲说明其受到了水平挤压作 用。

③ 根据岩层的缺失。若岩层出现缺失，可能是缺失岩层所代表的时代地壳发生隆 起，使当地的地势抬高，终止了沉积过程；或者原沉积物层剥蚀完毕；也可能是一、专题讲解

图例 口沉积卅I 旦沉积洱Il EZI花岗岩

≡侵蚀面 当时当地气候变化，没有了沉积物来源。

④ 根据侵蚀面。若上下两岩层之间有明显的侵蚀面存在，说明下部岩层形成后, 遭受到外力侵蚀。若侵蚀面上覆新的岩层，是因为之后该地乂经历了沉积作用。

如上图屮处上部岩层的不完整说明经历了侵蚀作用，沉积岩1的覆盖说明乂经历 了沉积作用。

⑤ 根据侵入岩。若地层中有侵入岩存在，说明围岩形成之后乂发生了岩浆活动, 岩浆活动晚于围岩形成时代。如上图中花岗岩的存在说明经历了岩浆侵入。
