M30砂浆配合比设计

M20砂浆配合比计算书

一、 基本参数

配制砂浆等级为M20，设计流动度14~18s。

二、 设计依据:

1、《砂浆配合比设计规程》JGJ 98-2000

2、《锚杆喷射混凝土支护技术规范》GB 50086-2001

3、《公路隧道施工技术规范》 JTG F60-2009

三、 材料

水泥：海螺牌普通硅酸盐水泥P.O42.5

砂：****砂场，Ⅱ区中砂过2mm筛孔后所得细砂

水：饮用水。

外加剂：********缓凝高效减水剂

四、 配合比设计

1. 确定砂浆的试配强度：

Fm,o= f2+ 0.645σ= 20+0.645×6=23.87Mpa

2. 确定每立方米砂浆用水量：根据配合比设计规程，设计流动度为14~18s时，选定mw=443 kg/m3。

3.确定掺减水剂后用水量: 外加剂掺量0.008,减水率17%

mw.o= mw×(1-βad)=443×(1-17%)=368kg/m3

4.根据《锚杆喷射混凝土支护技术规范》相关规定，确定采用W/C=0.45，每立方米砂浆水泥用量为：mC.o=368/0.45=816 kg/ m3

5. 假定每立方米砂浆密度为2000 kg/m3，则ms=（2000-816-368）=816 kg/

m3

所以每立方米砂浆中：

mc=816kg/ m3 ms=816kg/ m3 mw=368kg/m3

mA=816*0.008=6.53 kg/ m3

初步确定M20砂浆配合比为：

水泥： 砂： 水： 外加剂

816 816 368 6.53

1 1 0.45 0.008

6. 初步配合比的试配与调整

（1）取5L混凝土拌和物，试配每盘材料称量：

水泥=816×0.005=4.08kg 砂= 816×0.005=4.08kg

M30砂浆配合比设计说明

M30砂浆配合比是指一种常用的水泥砂浆配合比，主要用于建筑施工中的墙体、地面和顶面等结构的抹灰、抹面及嵌缝等工作。通过合理的配合比设计，可以保证砂浆的强度、稳定性和工艺性能，从而提高工程质量。以下是M30砂浆配合比设计的详细说明。

1.强度等级：M30砂浆是指砂浆的抗压强度为30MPa，符合M30标准的设计要求。

2.材料选择：

(1)胶凝材料：采用常用的水泥作为胶凝材料，通常选用普通硅酸盐水泥。

(2)细集料：细集料主要是石英砂或人工石英砂，其粒径在0.15mm以下。

(3)粗集料：粗集料可根据具体工程要求选择，常用的有石子、卵石等。

(4)掺和料：可根据需要添加适量的掺合料，如矿物掺合料、粉煤灰、硅灰等。

3.胶凝材料用量：

胶凝材料的用量取决于所需要的砂浆强度和材料的品质。一般以水泥用量为基础，按照一定的比例配制。

4.细集料用量： 细集料的用量与胶凝材料的用量相对应，一般细集料的用量在胶凝材料的2～3倍之间。

5.粗集料用量：

粗集料的用量根据具体需要选择，一般粗集料的用量为细集料的1/3～1/2

6.掺和料用量：

根据需要可适量添加掺合料，按照掺合料配合比设计确定。

7.水灰比控制：

水灰比是砂浆配合比设计中一个重要的参数，它直接关系到砂浆的强度和性能。通常控制在0.35～0.5之间。

8.设计过程：

(1)确定设计强度等级：根据工程需要确定M30砂浆的强度等级。

(2)胶凝材料用量的确定：根据所需强度和试验结果确定胶凝材料的用量。

(3)细集料用量的确定：根据胶凝材料用量确定细集料的用量。

(4)粗集料用量的确定：根据细集料用量确定粗集料的用量。

(5)掺和料用量的确定：根据需要确定掺和料的用量。

(6)水灰比的确定：根据试验结果和工艺要求确定水灰比。

(7)配合比的确定：将以上各项参数综合考虑，确定最终的配合比。 总结起来，M30砂浆配合比设计是根据工程需要、材料性能和试验结果等综合考虑，以确定胶凝材料、细集料、粗集料、掺和料的用量和水灰比，从而保证砂浆的强度、稳定性和工艺性能。合理的配合比设计可以提高工程施工的质量和效益，降低成本，同时也能确保砂浆在使用过程中能够满足结构的要求。

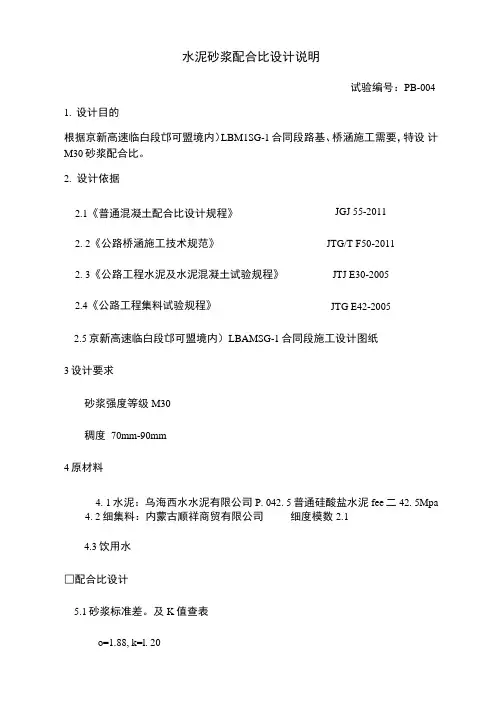

水泥砂浆配合比设计说明

试验编号：PB-004

1. 设计目的

根据京新高速临白段邙可盟境内）LBM1SG-1合同段路基、桥涵施工需要，特设 计M30砂浆配合比。

2. 设计依据

2.1《普通混凝土配合比设计规程》 JGJ 55-2011

2. 2《公路桥涵施工技术规范》 JTG/T F50-2011

2. 3《公路工程水泥及水泥混凝土试验规程》 JTJ E30-2005

2.4《公路工程集料试验规程》 JTG E42-2005

2.5京新高速临白段邙可盟境内）LBAMSG-1合同段施工设计图纸

3设计要求

砂浆强度等级M30

稠度 70mm-90mm

4原材料

4. 1水泥：乌海西水水泥有限公司P. 042. 5普通硅酸盐水泥fee二42. 5Mpa

4. 2细集料：内蒙古顺祥商贸有限公司 细度模数2.1

4.3饮用水

□配合比设计

5.1砂浆标准差。及K值查表

o=1.88, k=l. 20FH.。二k*f2二 1. 2*30二36MPa

5.2每立方米砂浆的水泥用量采用

Q6=1000（仁-卩）（a吃）=1000* （36+15.09） / （3.03*42.5）=397kg/m3 釆用

480kg/m3

5. 3用水量查表采用310kg/m3

5. 4每立方砂子用量1550kg

5.5初步配合比

%:%:%二480： 1550： 310

二 1 : 3.23: 0.65

5. 6实测稠度（mm） : 85

5. 7实测拌合物表观密度（kg/m3 ） :2345

5.8以基准配合比为一组，另外两组配合比的水泥用量在基准配合比上分别加

减10%,计算的配合比如下：

A：增加的水泥用量10%计算各材料用量

:m50:mTo=528: 1550： 310

=1 : 2.94: 0. 59

、实测拌合物表观密度（kg/m3 ）:2355

、实测稠度（mm） : 85

B：减少的水泥用量10%计算各材料用量

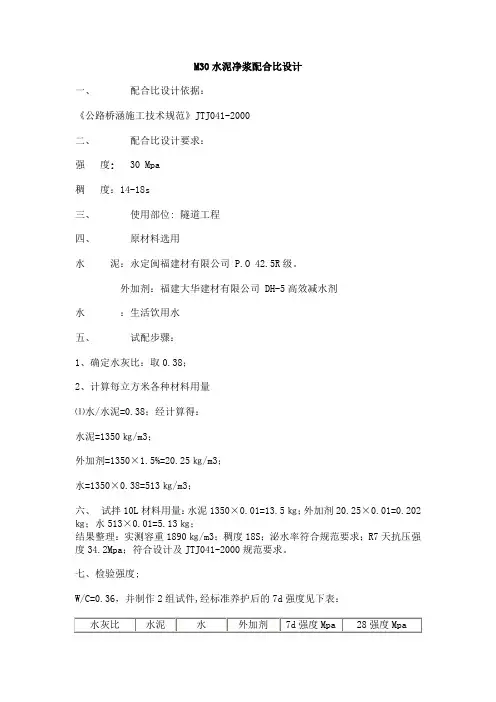

M30水泥净浆配合比设计

一、 配合比设计依据：

《公路桥涵施工技术规范》JTJ041-2000

二、 配合比设计要求：

强 度: 30 Mpa

稠 度：14-18s

三、 使用部位: 隧道工程

四、 原材料选用

水 泥：永定闽福建材有限公司 P.O 42.5R级。

外加剂：福建大华建材有限公司 DH-5高效减水剂

水 ：生活饮用水

五、 试配步骤：

1、确定水灰比：取0.38；

2、计算每立方米各种材料用量

⑴水/水泥=0.38；经计算得：

水泥=1350㎏/m3；

外加剂=1350×1.5%=20.25㎏/m3；

水=1350×0.38=513㎏/m3；

六、 试拌10L材料用量：水泥1350×0.01=13.5㎏；外加剂20.25×0.01=0.202㎏；水513×0.01=5.13㎏；

结果整理：实测容重1890㎏/m3；稠度18S；泌水率符合规范要求；R7天抗压强度34.2Mpa；符合设计及JTJ041-2000规范要求。

七、检验强度;

W/C=0.36，并制作2组试件,经标准养护后的7d强度见下表：

水灰比 水泥 水 外加剂 7d强度Mpa 28强度Mpa 0.38 1350 513 20.25 34.2 待定

根据上表得出,试验室配合比为 水泥：水:外加剂=1：0.38：0.015
