M20水泥砂浆配合比设计

  • 格式：docx
  • 大小：36.88 KB
  • 文档页数：2

M20水泥砂浆配合比设计

砂浆是建筑工程中常用的建筑材料之一，主要用于砌筑砖墙、粘贴瓷砖和填补砂浆缝。而M20水泥砂浆是指按设计所需强度和耐久性要求配制的水泥砂浆，其配合比的设计是非常关键的一步。

1.材料选择：

-水泥：采用标号为P.O42.5水泥，其强度等级为52.5MPa，常用销售的水泥按标号购买即可。

-砂：选择细砂，无杂质、无粉尘，以保证砂浆的质量和强度。

-水：选择清洁、无杂质的自来水或饮用水，确保砂浆的成型和固化。

2.水泥砂浆配合比设计：

-水泥与砂的比例：一般采用水泥与砂的比例为1:3，即1份水泥配3份砂。

-水泥与砂的比例是直接影响砂浆强度的重要因素之一，该比例的设计要确保砂浆具有足够的强度和稳定性。

-需要根据具体情况进行调整，如在一些情况下，可以适量调整水泥与砂的比例，以提高砂浆的强度和耐久性。

3.水泥砂浆的施工操作：

-配制水泥砂浆时，先将水泥和砂进行干拌，使其均匀混合。

-然后逐渐加入适量的水，边加水边搅拌，直至砂浆达到均匀、流动性良好且不粘手的程度。 -使用配好的砂浆进行实际施工，注意均匀涂抹或填充，保证施工质量和效果。

总结来说，M20水泥砂浆的配合比设计是根据实际需要和工程要求进行的，其中水泥与砂的比例是关键因素。同时，配制砂浆时需要注意水的使用量，以保证砂浆具有较好的流动性和稳定性。此外，在实际施工过程中需要注意施工质量和效果，确保砂浆能够达到设计要求的强度和耐久性。

合集下载

锚杆用水泥砂浆配合比设计

锚杆用水泥砂浆配合比设计

锚杆用水泥砂浆配合比设计

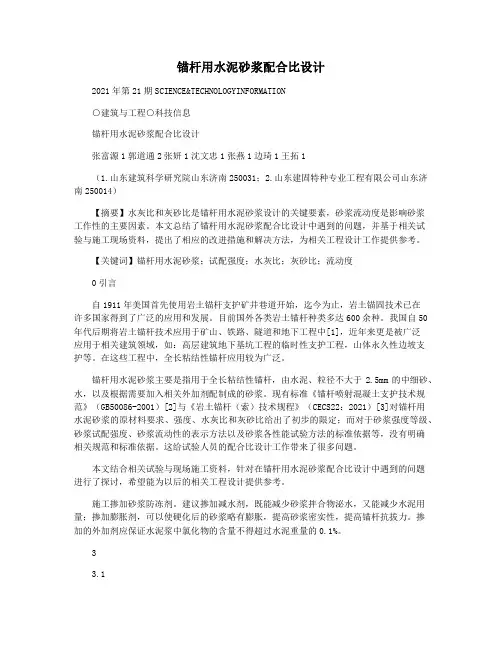

2021年第21期SCIENCE&TECHNOLOGYINFORMATION

○建筑与工程○科技信息

锚杆用水泥砂浆配合比设计

张富源1郭道通2张妍1沈文忠1张燕1边琦1王拓1

（1.山东建筑科学研究院山东济南250031；2.山东建固特种专业工程有限公司山东济南250014）

【摘要】水灰比和灰砂比是锚杆用水泥砂浆设计的关键要素，砂浆流动度是影响砂浆工作性的主要因素。本文总结了锚杆用水泥砂浆配合比设计中遇到的问题，并基于相关试验与施工现场资料，提出了相应的改进措施和解决方法，为相关工程设计工作提供参考。

【关键词】锚杆用水泥砂浆；试配强度；水灰比；灰砂比；流动度

0引言

自1911年美国首先使用岩土锚杆支护矿井巷道开始，迄今为止，岩土锚固技术已在许多国家得到了广泛的应用和发展。目前国外各类岩土锚杆种类多达600余种。我国自50年代后期将岩土锚杆技术应用于矿山、铁路、隧道和地下工程中[1]，近年来更是被广泛应用于相关建筑领域，如：高层建筑地下基坑工程的临时性支护工程，山体永久性边坡支护等。在这些工程中，全长粘结性锚杆应用较为广泛。

锚杆用水泥砂浆主要是指用于全长粘结性锚杆，由水泥、粒径不大于2.5mm的中细砂、水，以及根据需要加入相关外加剂配制成的砂浆。现有标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）[2]与《岩土锚杆（索）技术规程》（CECS22：2021）[3]对锚杆用水泥砂浆的原材料要求、强度、水灰比和灰砂比给出了初步的限定；而对于砂浆强度等级、砂浆试配强度、砂浆流动性的表示方法以及砂浆各性能试验方法的标准依据等，没有明确相关规范和标准依据。这给试验人员的配合比设计工作带来了很多问题。

本文结合相关试验与现场施工资料，针对在锚杆用水泥砂浆配合比设计中遇到的问题进行了探讨，希望能为以后的相关工程设计提供参考。

砌筑砂浆配合比设计方法

砌筑砂浆配合比设计方法

砌筑砂浆配合比设计方法

1.0定义和一般规定：

1.1用于砌筑、石、砌等砌体的砂浆统称为砌筑砂浆。砌筑砂浆强度等级分M2.5、M5.0、M7.5、M10 、M15、M20六种

1.2一般规定：

一、砂浆必须满足设计要求的种类的度等级。

二、砂浆稠度（也叫流动性）应满足表1要求。

砖石砌体的砂浆稠度 表1

序号 砖石砌体种类 砂浆稠度

1 实心砖墙、桩 7—10

2 实心砖平拱式过梁 5—7

3 空心砖墙、柱 6—8

三、砂浆保水性能良好（分层度不大于3cm），以保证砌体质量。

四、砂浆拌和要均匀，采用机械搅拌时，投料后搅拌时间不得不于1.5mm。

2.0砌筑砂浆的配合比

2.1为满足施工所需要的稠度及设计强度等级的要求，应进行砂配合比的计算，计算出每立方体砂浆中水泥，石灰膏（粉煤灰）砂浆材料的用量配合的比4 空斗墙、筒拱 5—7

5 石砌体 3—5

例。

2.2原材料要求：

2.2.1配制砂浆能用的水泥应符合GB175—92要求，GB1344—92矿碴盐水泥要求，水泥的标号以砂浆的标号4~5倍为宜。

2.2.2砂宜用中示，并应过筛，不得含有草根等杂物。强度等级小于5MPa的水泥混合砂浆，砂的含泥量不应超过10％。

2.2.3石灰、生石灰熟化成石灰膏时，应用网过滤，并使充分熟化，熟化时时间得少于7天。

沉淀池中贮存的石膏，应防止干燥，冻结和污染。严禁使用脱水化的石灰膏。

2.2.4水泥采用不含有害物质的洁净水。

3.1试配强度的确定：为保证砂浆强度有90％的保证率，砌筑砂浆的试配强度应为：

RP=RO×1.15

RO—砂浆设计强度（MPa）

3.2水泥用量确定：

Rp Qc= ×1000 （kg）

M20砂浆配合比

M20砂浆配合比

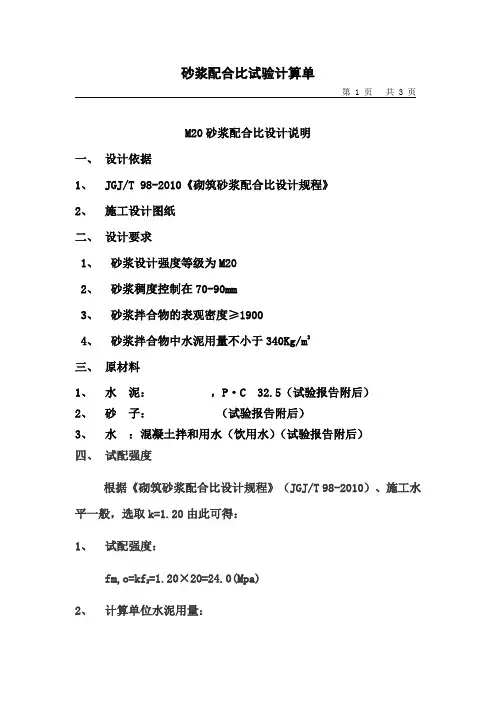

砂浆配合比试验计算单

第 1 页 共 3 页

M20砂浆配合比设计说明

一、 设计依据

1、 JGJ/T 98-2010《砌筑砂浆配合比设计规程》

2、 施工设计图纸

二、 设计要求

1、 砂浆设计强度等级为M20

2、 砂浆稠度控制在70-90mm

3、 砂浆拌合物的表观密度≥1900

4、 砂浆拌合物中水泥用量不小于340Kg/m3

三、 原材料

1、 水 泥： ，P·C 32.5（试验报告附后）

2、 砂 子： （试验报告附后）

3、 水 ：混凝土拌和用水（饮用水）（试验报告附后）

四、 试配强度

根据《砌筑砂浆配合比设计规程》（JGJ/T 98-2010）、施工水平一般，选取k=1.20由此可得：

1、 试配强度：

fm,o=kf2=1.20×20=24.0(Mpa)

2、 计算单位水泥用量： 砂浆配合比试验计算单

第 2 页 共3 页

其中α=3.03，β=-15.09，fce=γc×fce,k=1.0×32.5=32.5(Mpa)

Qc=1000(fm,o-β)/( α×fce)=1000(24.0+15.09)/(3.03×32.5)=397(Kg/m3)

根据《砌筑砂浆配合比设计规程》（）、施工工艺和以往经验，单位水泥用量确定为Qc=400kg/m3；

3、 根据《砌筑砂浆配合比设计规程》（JGJ/T 98-2010）中的要求，每立方米砂浆中的砂用量，应按干燥状态的堆积密度作为计算值，根据测得的此砂堆积密度确定单位用砂量：Qs=1480

kg/m3

4、 根据《砌筑砂浆配合比设计规程》（JGJ/T 98-2010），每立方米砂浆用水量宜在270-330 kg/m3之间，且砂浆设计稠度为70-90mm。根据施工经验选定单位用水量：Qwo=320kg；

M20砂浆配合比 2

M20砂浆配合比 2

砂浆配合比试验计算单

第 1 页 共 3 页

M20砂浆配合比设计说明

一、 设计依据

1、 JGJ/T 98-2010《砌筑砂浆配合比设计规程》

2、 施工设计图纸

二、 设计要求

1、 砂浆设计强度等级为M20

2、 砂浆稠度控制在70-90mm

3、 砂浆拌合物的表观密度≥1900

4、 砂浆拌合物中水泥用量不小于340Kg/m3

三、 原材料

1、 水 泥： ，P·C 32.5（试验报告附后）

2、 砂 子： （试验报告附后）

3、 水 ：混凝土拌和用水（饮用水）（试验报告附后）

四、 试配强度

根据《砌筑砂浆配合比设计规程》（JGJ/T 98-2010）、施工水平一般，选取k=1.20由此可得：

1、 试配强度：

fm,o=kf2=1.20×20=24.0(Mpa)

2、 计算单位水泥用量： 砂浆配合比试验计算单

第 2 页 共3 页

其中α=3.03，β=-15.09，fce=γc×fce,k=1.0×32.5=32.5(Mpa)

Qc=1000(fm,o-β)/( α×fce)=1000(24.0+15.09)/(3.03×32.5)=397(Kg/m3)

根据《砌筑砂浆配合比设计规程》（）、施工工艺和以往经验，单位水泥用量确定为Qc=400kg/m3；

3、 根据《砌筑砂浆配合比设计规程》（JGJ/T 98-2010）中的要求，每立方米砂浆中的砂用量，应按干燥状态的堆积密度作为计算值，根据测得的此砂堆积密度确定单位用砂量：Qs=1480

kg/m3

4、 根据《砌筑砂浆配合比设计规程》（JGJ/T 98-2010），每立方米砂浆用水量宜在270-330 kg/m3之间，且砂浆设计稠度为70-90mm。根据施工经验选定单位用水量：Qwo=320kg；
