1 压力容器、压力管道知识 培 训 教 材 二〇〇六年编制 2目 录 压力容器及压力管道法规知识...............................8 1压力容器及压力管道法规体系结构...................................................................................8 1.1第一层次：法规及法规性文件................................................................................8 2几个重要相关法规对锅炉、压力容器及压力管道管理的要求.....................................10 2.1法规适用范围..........................................................................................................10 2.2相关法规中锅炉、压力容器及压力管道用语的含义..........................................10 3压力容器的分类..................................................................................................................11 3.1按压力等级分类.......................................................................................................11 3.2按容器在生产中的作用分类...................................................................................11 3.3按安装方式分类......................................................................................................12 3.4按安全技术管理分类..............................................................................................12 4压力管道的分类.................................................................................................................13 5《容规》、《锅规》对压力容器、锅炉受压元件用材的要求........................................13 5.1《容规》对压力容器用材的要求...........................................................................13 5.2《锅规》对锅炉受压元件用材的要求...................................................................14 6《条例》、《容规》、《管规》对压力容器、压力管道设计的要求................................14 6.1《条例》对压力容器设计的要求...........................................................................14 6.2《容规》对压力容器设计的要求...........................................................................14 6.3《管规》对压力管道设计的要求...........................................................................16 7《条例》、《容规》、对压力容器等特种设备制造、安装的要求....................................16 7.1《条例》对压力容器制造、安装的要求...............................................................16 7.2《容规》对压力容器制造的要求...........................................................................17 8《条例》、《容规》、对压力容器等特种设备使用的要求................................................17 8.1《条例》对压力容器等特种设备使用的要求.......................................................17 8.2《容规》对压力容器使用的要求...........................................................................18 8.3《锅规》对锅炉使用、修理和改造的要求...........................................................19 9《容规》对压力容器修理和改造的要求..........................................................................20 10《容规》、《容检规》对压力试验的要求........................................................................20 10.1《容规》对压力试验的要求.................................................................................20 11《条例》、《容规》、《容检规》等对压力容器等特种设备定期检验的要求................21 11.1《条例》对定期检验的要求.................................................................................21 11.3《锅规》对定期检验的要求.................................................................................23 11.4《容检规》对定期检验的要求.............................................................................23 12相关法规对技术文件和资料的要求...............................................................................27 12.1《条例》对技术文件和资料的要求.....................................................................27 12.3《锅规》对技术文件和资料的要求.....................................................................28 13《容规》、对压力容器等特种设备安全阀等附件的要求..............................................28 13.1《容规》对安全阀等附件的要求.........................................................................28 13.2《锅规》对安全阀等附件的要求.........................................................................30 14《气瓶安全监察规定》对气瓶充装单位的要求............................................................32 315《条例》对违犯《特种设备安全监察条例》的部分处罚条款.....................................33 压力容器材料............................................34 1金属材料基本知识..............................................................................................................34 1.1金属晶体的组成结果...............................................................................................34 1.2合金材料...................................................................................................................34 1.3铁-碳合金以及铁-碳合金基本组织........................................................................35 1.4钢和铸铁...................................................................................................................35 2钢材.....................................................................................................................................35 2.1钢材的分类...............................................................................................................35 2.2钢材的编号...............................................................................................................35 2.3各种元素对钢材性能的影响...................................................................................36 3钢板与钢管.........................................................................................................................36 3.1钢板..........................................................................................................................36 3.2钢管..........................................................................................................................37 4 锻件....................................................................................................................................37 4.1不锈钢锻件（JB4728-2000）.................................................................................37 4.2碳素钢和低合金钢锻件（JB4726-2000）.............................................................38 5压力管道组成件及管道支撑件的检验..............................................................................39 6压力容器压力管道用材料质量管理要求..........................................................................40 6.1验收入库...................................................................................................................40 6.2材料代用...................................................................................................................40 6.3材料的保管、发放及使用.......................................................................................41 焊接基本知识............................................42 1 电焊条..............................................................................................................................42 1.1 焊条的组成及作用................................................................................................42 1.2 焊条的种类、型号及规格......................................................................................43 1.3 焊条的选用原则....................................................................................................47 1.4 焊条的检验和保管..................................................................................................47 2 锅炉压力容器常用钢材的焊接.........................................................................................48 2.1低碳钢的焊接...........................................................................................................48 2.2低合金高强度钢的焊接...........................................................................................49 2.3珠光体耐热钢的焊接...............................................................................................52 2.4不锈钢的焊接...........................................................................................................53 压力容器结构基础知识....................................54 1压力容器的基本构成..........................................................................................................54 1.1壳体..........................................................................................................................54 1.2连接件......................................................................................................................55 1.3密封元件...................................................................................................................55 1.4管、开孔及其补强结构...........................................................................................55 1.5支座..........................................................................................................................57 2 圆筒体结构......................................................................................................................57 2.1、整体式筒体............................................................................................................57
1 压力管道设计培训试题
部门 姓名 得分
一．填空题（每题2分，共40分）
1. 国务院颁发的2009年5月1日起实施的《特种设备安全监察条例》所指的特种设备是：
。
2. 压力管道的 、 、 、 、 单位必须执行《压力管道安全管理与监察规定》。
3. 压力管道设计成品（图纸）外发前，需在 和 上
加盖特种设备设计许可印章。
4. 从事压力管道设计的 和 人员（统称审批人员），需经压力管道设计鉴定
评审机构考核合格，由国家质检总局公布，取得相应审批范围的压力管道设计审批人员资
格证书。审批人员的考核计划每年年初国家质检总局统一公布。压力管道审批人员的资格
有效期为 年。
5. 输气管道管顶覆土厚度，水田不宜小于 m 、岩石类不宜小于 m 。输油管道一般情况覆土厚度不宜小于 m 。埋地输油、输气管道与其它管道交叉敷设时其间距应不小于 m ；与通信电缆交叉敷设时，其最小间距不应小于 m 。
6. 油气管道外壁防腐技术主要是 加 联合防腐措施。
7. 当输油管道的设计温度同安装温度之差较大时，宜在 、 、 以及管道同清管器收发装置连接处根据计算设置 设施，或其它能够保证管道稳定的措施。
8. 热水热力网干线应设分段阀门。分段阀门的间距宜为：输送干线 m；输配干线 m；蒸汽热力网可不安装分段阀门。

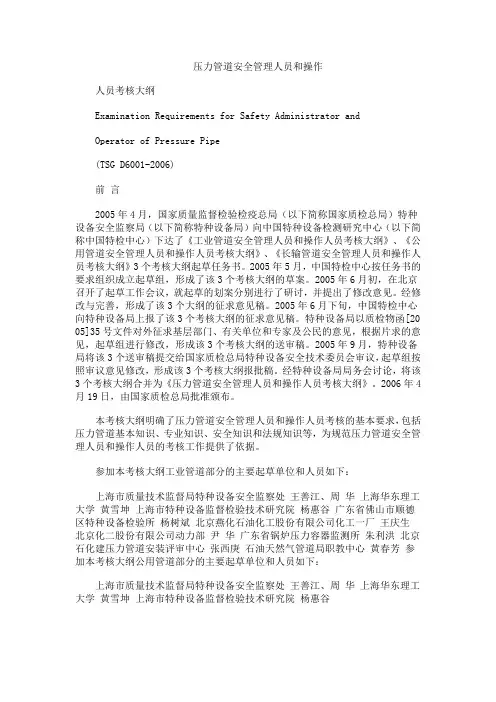

压力管道安全管理人员和操作
人员考核大纲
Examination Requirements for Safety Administrator and
Operator of Pressure Pipe
(TSG D6001-2006)
前 言
2005年4月，国家质量监督检验检疫总局（以下简称国家质检总局）特种设备安全监察局（以下简称特种设备局）向中国特种设备检测研究中心（以下简称中国特检中心）下达了《工业管道安全管理人员和操作人员考核大纲》、《公用管道安全管理人员和操作人员考核大纲》、《长输管道安全管理人员和操作人员考核大纲》3个考核大纲起草任务书。2005年5月，中国特检中心按任务书的要求组织成立起草组，形成了该3个考核大纲的草案。2005年6月初，在北京召开了起草工作会议，就起草的划案分别进行了研讨，并提出了修改意见。经修改与完善，形成了该3个大纲的征求意见稿。2005年6月下旬，中国特检中心向特种设备局上报了该3个考核大纲的征求意见稿。特种设备局以质检物函[2005]35号文件对外征求基层部门、有关单位和专家及公民的意见，根据片求的意见，起草组进行修改，形成该3个考核大纲的送审稿。2005年9月，特种设备局将该3个送审稿提交给国家质检总局特种设备安全技术委员会审议，起草组按照审议意见修改，形成该3个考核大纲报批稿。经特种设备局局务会讨论，将该3个考核大纲合并为《压力管道安全管理人员和操作人员考核大纲》。2006年4月19日，由国家质检总局批准颁布。
本考核大纲明确了压力管道安全管理人员和操作人员考核的基本要求，包括压力管道基本知识、专业知识、安全知识和法规知识等，为规范压力管道安全管理人员和操作人员的考核工作提供了依据。
参加本考核大纲工业管道部分的主要起草单位和人员如下：
上海市质量技术监督局特种设备安全监察处 王善江、周 华 上海华东理工大学 黄雪坤 上海市特种设备监督检验技术研究院 杨惠谷 广东省佛山市顺德区特种设备检验所 杨树斌 北京燕化石油化工股份有限公司化工一厂 王庆生

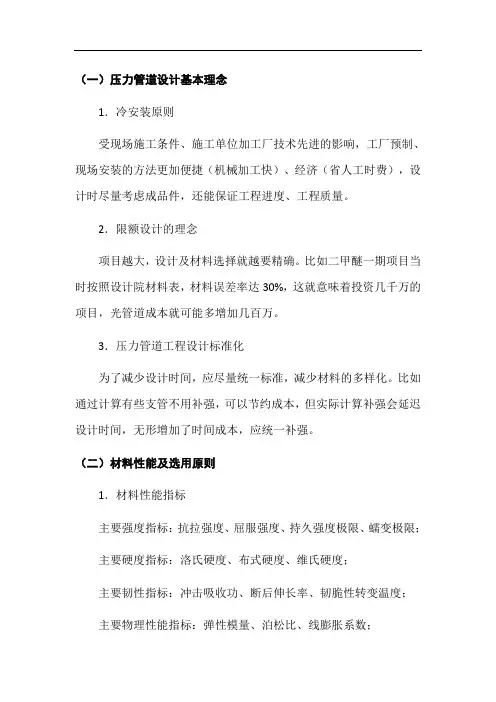

（一）压力管道设计基本理念
1．冷安装原则
受现场施工条件、施工单位加工厂技术先进的影响，工厂预制、现场安装的方法更加便捷（机械加工快）、经济（省人工时费），设计时尽量考虑成品件，还能保证工程进度、工程质量。
2．限额设计的理念
项目越大，设计及材料选择就越要精确。比如二甲醚一期项目当时按照设计院材料表，材料误差率达30%，这就意味着投资几千万的项目，光管道成本就可能多增加几百万。
3．压力管道工程设计标准化
为了减少设计时间，应尽量统一标准，减少材料的多样化。比如通过计算有些支管不用补强，可以节约成本，但实际计算补强会延迟设计时间，无形增加了时间成本，应统一补强。
（二）材料性能及选用原则
1．材料性能指标
主要强度指标：抗拉强度、屈服强度、持久强度极限、蠕变极限；
主要硬度指标：洛氏硬度、布式硬度、维氏硬度；
主要韧性指标：冲击吸收功、断后伸长率、韧脆性转变温度；
主要物理性能指标：弹性模量、泊松比、线膨胀系数；
材料工艺性能：DN50以内为锻件、焊接冷裂纹敏感系数（管道在焊接时容易出现冷裂纹的程度，据此来确定材料焊接前的预热温度）、热处理性能、耐腐蚀性能。
2．材料的选用原则
工程建设中新技术、新材料、新工艺，标准化、简易化、国产化的实施越来越多，目前钢管标准97项，还有很多新型材料不断出现。无论工程设计采用新技术或国外标准材料，工业管道均应符合TSGD0001-2009《压力管道安全技术监察规程—工业管道》的相关条款要求。
（三）管系标准
管系标准可分为SH标准、GB标准、ASME标准、HG标准，其中我们常用的标准系列为HG标准，是小外径系列（大外径系列不常用），其他均为大外径系列。HG标准主要有HG20553、GB/T12459、GB/T13401、GB/14383、HG20592~HG20615。
（四）管道元件压力设计四原则
主要讲解了压力温度额定值方法，该方法在HG20592~20615上有，是法兰公称压力确定的主要方法。
