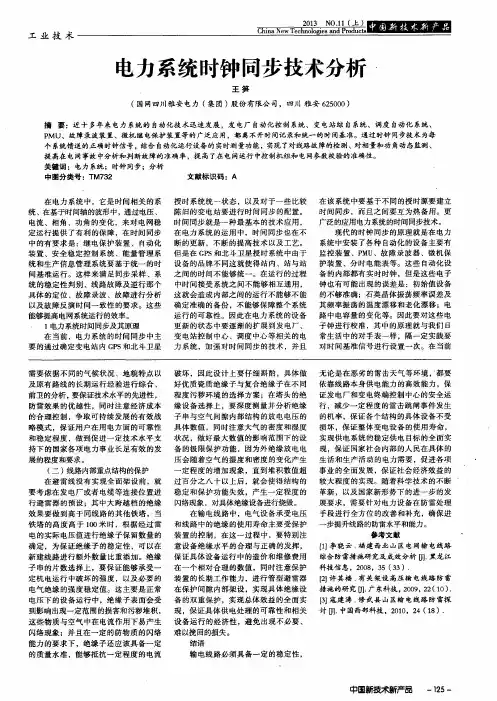

浅谈电力系统中的时钟同步技术

电力同步时钟系统介绍随着电子科技的不断进步，电子类产品也在不断的进步和完善，以满足各个领域的需求。

时钟系统是电子类产品中的一种，应用的领域非常广泛，各个领域都离不开时钟系统并对精度要求很高，比如电力、医院、科研、、航空航天、武器装备、交通运输等领域。

电力时钟主要用作电力行业，电力行业不论从时间精度还是设备性能上都对时钟系统的要求非常高。

电力时钟系统主要应用于电力行业，并为调度机构、变电站、发电厂、生产控制等系统提供高精度时间信号，同时具备对被授时设备设备时间同步状态监测功能。

电力系统时间同步系统的时钟源采用天基授时为主，地基授时为辅的模式，天基授时采用以中国北斗卫星导航系统为主，美国全球定位系统GPS为辅的单向方式。

电力系统时间同步系统利用现有通信系统的频率同步资源，实现地基授时，并采用NTP、GOOSE等方式实现对被授时设备的时间同步监测管理功能。

电力系统时间同步系统运行管理遵循统一管理、分级维护的原则，各调度机构、变电站、发电厂和用户应根据本原则的要求和现场实际情况，负责时间同步系统的运行和维护工作。

电力时钟系统SYN4505A主要用于电力方面，电力系统的安全性，关乎着人们用电的安全和稳定，关乎着各行各业的稳定运行，所以电力时钟系统对时间精度和时间同步要求很高。

电力时钟系统SYN4505A，时间同步输出信号有IRIG-B码、NTP网络、PTP授时、脉冲信号、串行口时间报文、网络时间报文、继电器报警等，输入信号GPS、北斗、GLONASS、IRIG-B码、PTP/NTP网络等。

SYN4505A内置振荡器进行守时，守时精度预热时间不应超过两小时，在守时12小时状态下的时间精准度优于1us/h。

电力时钟系统SYN4505A通过天线接收卫星标准时间信号，经过交换机转换，将标准的时间信号传输给SYN6109型网络子钟，及其他需要授时的设备，同时使SYN6109型网络子钟为设备提供准确时间。

具体工作原理如图所示：电力系统运行瞬息万变，时时刻刻都在警惕，一但发生事故后必须及时处理,如果处理不及时会导致系统内的自动化设备时间不同步,比如关变位、继电器等设备发生的时间与实际动作顺序不符合,而导致无法对电力系统事故发展过程和原因进行分析和处理。

资料电力系统时钟同步原理及受时方式详解电力系统时间同步及其原理当前，电力系统的时间同步主要通过确定变电站内GPS和北斗卫星授时系统统一状态，以及对于一些比较陈旧的变电站要进行时间同步的配置。

在电力系统的运用中，时间同步是一种最基本的应用，也在不断的更新技术以及工艺。

但是在GPS和北斗卫星授时系统中，由于设备的品牌不同，这就使得站内、站与站之间的时间不能统一。

在运行的过程中，时间接受系统之间不能相互通用，这就会造成内部之间的运行不能准确备份，难以保障整个系统运行的可靠性。

因此电力系统的设备更新要逐渐扩展到发电厂、变电站控制中心、调度中心等，加强时间同步技术，并且要基于不同的授时源建立时间同步，而且要互为热备用。

现代的时钟同步的原理是在电力系统中安装了监控装置、PMU、故障录波器、微机保护装置、分时电能表等。

这些自动化设备的内部都有实时时钟，但是这些电子钟也有可能出现的误差是：初始值设备的不够准确；石英晶体振荡频率误差及其频率振荡的温度漂移和老化漂移；电路中电容量的变化等。

因此要对这些电子钟进行校准，其中的原理就与我们日常生活中的对手表一样，要定期对时间基准信号进行设置。

当前主要是利用GPS和北斗卫星授时系统取得时间基准信号，并转换成各种自动化设备需要的时间信号输出，这就实现了各个自动化设备的时间统一。

电力系统内时间同步技术时钟同步技术能够使电力系统中的智能电子设备获得统一的时间基准，因此这种技术对于电网的实时监控、并网管理和安全保护具有很重要的意义。

比较常见的电力系统时间同步技术有：脉冲对时脉冲对时也叫做硬对时，其原理是利用脉冲的准时沿即上升沿或者下降沿来校准被授时设备。

脉冲对时的优点是授时精度比较高，在使用过程中被动点的适应性比较强；缺点是仅仅能够校准到秒，其他的数据都需要人工预置进行。

其中比较常用的脉冲对时的信号有1PPS、1PPH等信号。

串口报文对时这种对时也称为软对时。

它是通过利用一组时间数据并按照一定的格式进行的，在串行通信的接口发送给被授时装置，被授时装置就会利用这组数据预设内部时钟。

浅议电力系统中的时钟同步技术
电力系统中的时钟同步技术指的是对电力系统中各个设备的时
钟进行同步，保证系统各个部分之间的时间信息一致。

通常情况下，电力系统中的时钟同步技术有两种方式，分别是GPS/卫星定位系统
同步和PTP同步技术。

GPS/卫星定位系统同步技术是利用卫星定位技术和GPS信号同
步来同步电力系统中各个设备的时钟。

该技术优势在于信号传输的
快捷和精度高，不受限于地理位置和跨越时区的限制，具有高度的
可靠性和准确性。

但该技术存在的缺点是需要有GPS接收器设备，
并且不同的卫星信号会受到建筑物、地形等因素的干扰，从而导致
同步精度下降。

PTP同步技术是利用IEEE 1588协议进行同步的一种技术，以
太网技术基盘下的PTP协议。

该技术需要网络环境来进行信息传输，利用精确时钟源和网络设备的高性能，实现高精度的同步。

该技术
优势在于无需安装GPS设备，且适用于分布式和复杂网络平台下的
同步，具有高可靠性，但是需要较强的网络支持，网络拥塞等因素
会影响同步精度。

需要注意的是，电力系统时钟同步技术对于电网稳定和运行安
全具有重要意义。

在电力系统的智能感知、自动化控制等领域里，
时钟同步技术的能力和稳定性对于电力系统运行的同步、实时性、
定位精度等方面的影响都很重要。

同时也需要关注同步技术的应用
场景和环境，根据实际需求选择合适的同步技术，保证电力系统的
稳定、高效运行。

1。

电力时间同步方式,目前的同步流程和现状电力时间同步是指在电力系统中各设备之间保持准确的时间同步，以实现系统的稳定运行。

电力时间同步广泛应用于电力系统中的各种设备，如电力传输、配电、发电等，确保各设备之间的时间同步，可以提高系统的运行效率、可靠性和安全性。

目前，电力时间同步主要采用以下几种方式：1. GPS时间同步GPS时间同步是目前应用最广泛的电力时间同步方式之一。

通过接收卫星发射的GPS时间信号，各设备可以实时获取精确的时间信息，并与其他设备进行同步。

GPS时间同步具有高精度、高稳定性和高可靠性的特点，适用于各种规模的电力系统。

2. IEEE 1588时间同步IEEE 1588是一种基于网络的时间同步协议，可以实现微秒级的时间同步。

通过在网络中的主节点发出时间同步信号，其他从节点可以接收并进行时间同步。

IEEE 1588时间同步适用于分布式电力系统中的各种设备，如开关、保护装置等。

3. IRIG-B时间同步IRIG-B时间同步是一种基于模拟信号的时间同步方式，通过在电力系统中传输模拟的时间信号，各设备可以实时获取时间信息。

IRIG-B时间同步适用于较小规模的电力系统，具有简单、可靠的特点。

4. PTP时间同步PTP（Precision Time Protocol）是一种新型的时间同步协议，可以实现纳秒级的时间同步。

PTP时间同步通过网络传输同步信号，可以应用于大规模的电力系统，如电力传输网、发电厂等。

目前的电力时间同步流程主要包括以下几个步骤：1.时间信号生成电力时间同步的第一步是生成时间信号。

这可以通过GPS接收器、IEEE 1588主节点、IRIG-B时间同步设备等实现。

生成的时间信号具有高精度和稳定性。

2.时间信号传输生成的时间信号需要在电力系统中传输。

传输方式可以通过网络、电缆等实现。

传输过程中需要注意信号的稳定性和可靠性。

3.时间信号接收各设备需要接收传输的时间信号，并进行时间同步。

电力时间同步系统介绍电力时间同步系统，即电力系统时间同步系统，是指为保证电力系统各个设备之间时间的一致性，在电力系统中采用特定的技术手段将各个设备的时间进行同步的系统。

在电力系统中，时间同步对于各个设备的运行和协作起着至关重要的作用。

电力时间同步系统的基本原理是利用精密的时间源，通过同步协议将时间精确地传输到各个设备中。

电力系统中的时间同步主要有两个方面的需求：一是保证各个设备之间的相互配合和协同工作，二是保证测量数据的准确性和可靠性。

电力时间同步系统主要涉及到的设备包括电力系统监控、保护与控制系统（SCADA）、计量系统、通讯系统等。

这些设备需要在进行监控、测量、保护和控制的过程中保持一致的时间基准，以确保各个设备之间的协调运作。

IRIG-B（Inter-Range Instrumentation Group Time Code）是一种广泛应用于电力系统的时间同步协议，它通过在信号中传输时间码来实现设备时间同步。

IRIG-B时间码包括了年、月、日、时、分、秒等时间信息，可以以数字或模拟信号的形式传输。

IEEE 1588（PTP，Precision Time Protocol）是基于网络的时间同步协议，它通过在网络上进行时间的传输和同步，实现设备之间的时间一致性。

它可以通过网络历程延时补偿和时钟频率补偿等方法来提高时间的准确性和稳定性。

GPS（全球定位系统）是一种通过卫星信号提供精确时间的技术。

利用GPS可以获取全球统一的时间和位置信息，通过接收GPS信号，设备可以获得高精度的时间参考。

电力时间同步系统在电力系统的监控、保护和控制中发挥着重要的作用。

它可以确保各个设备在相同的时间基准下工作，提高了设备之间的协调性和可靠性。

同样，时间同步也对于电力系统测量数据的准确性和可靠性起到了至关重要的作用。

总之，电力时间同步系统是为了保证电力系统各个设备之间时间的一致性而采用的技术手段。

它通过使用特定的时间同步协议和精密的时间源，将各个设备的时间进行同步，提高了设备之间的协作和数据准确性。

电力系统时钟同步的应用近年来电力系统大量增加保护装置、控制及测量装置。

同时电网的安全稳定运行对各种自动化设备时间统一提出了更严格的要求，统一精准的时间源是分析电网事故中各种设备动作行为的重要依据。

因此电力系统时钟在智能变电站中起到极为重要的作用。

一、电力系统同步时钟应用场合电力系统同步时钟主要为电力提供准确、标准的时间，同时通过接口为智能化各系统提供标准的时间源。

系统采用GPS/北斗双卫星导航定位系统中的时标信号作为标准时间源对时钟信号源进行校准，向电力场所的时钟及局域网内的服务器，各个工作站提供准确的时钟信号，具体应用场合如下：1、分散控制系统是电厂自动化装置的重要组成部分，而且设备分散，往往电厂内有多套DCS系统，需要高精度的统一时间。

电力系统同步时钟通过提供标准的时频基准信号，不同场所的DCS都统一到标准时间，提供高精度的时间同步服务；2、MIS主要有生产管理系统、OA系统、财务MIS，各系统之间相互独立，需要统一的时间基准。

电力系统时钟可采用串口或网口对MIS的各计算机、交换机、路由器等设备进行时间同步；3、电厂调度调度自动化系统要求主站端与远方终端(RTU)的时间同步。

4、微机故障录波器记录各故障发生的时间，是分析故障的主要设备。

利用卫星授时技术为每台故障录波器进行时间同步，从而使全系统故障录波器时间同步，有利于对故障进行分析；5、功角实时监测通过同时测量系统两端电压之间的相位差，可监视两端运行电气相角，以满足控制调节应用的需要；6、能量管理系统利用时间同步系统，满足对电力周波、工频时钟和共频钟差测量的需要；二、采购电力系统时钟须知有很多中间商在咨询时只是说需要电力系统时钟，具体的输入输出信号格式和路数不太了解，这样我们业务人员对功能需求和技术需求都不清楚，很难给出一个明确的报价和周期，这种情况我们只能给您推荐我们标配的电力时钟产品SYN4505型或SYN4505A型。

您可直接拿着这款产品的介绍资料在这个技术上和业主进行确认。

GPS同步时钟系统在电力系统中的时间同步解决方案GPS同步时钟系统在电力系统中的时间同步解决方案boulifairy导语：随着计算机和网络通信技术的飞速发展，火电厂热工自动化系统数字化、网络化的时代已经到来。

这一方面为各控制和信息系统之间的数据交换、分析和应用提供了更好的平台、另一方面对各种实时和历史数据时间标签的准确性也提出了更高的要求。

前言随着计算机和网络通信技术的飞速发展，火电厂热工数字化、网络化的时代已经到来。

这一方面为各控制和信息系统之间的数据交换、分析和应用提供了更好的平台、另一方面对各种实时和历史数据时间标签的准确性也提出了更高的要求。

使用价格并不昂贵的GPS同步时钟来统一全厂各种系统的时钟，已是目前火电厂设计中采用的标准做法。

电厂内的机组)、辅助系统)、厂级监控信息系统(SIS)、电厂管理信息系统(MIS)等的主时钟通过适宜的GPS同步时钟信号接口，得到标准的TOD(年月日时分秒)时间，然后按各自的时钟同步机制，将系统内的从时钟偏差限定在足够小的范围内，进而到达全厂的时钟同步。

一、GPS同步时钟系统及输出1.1GPS同步时钟系统全球定位系统(GlobalPositioningSystem，GPS)由一组美国国防部在1978年开场陆续发射的卫星所组成，共有24颗卫星运行在6个地心轨道平面内，根据时间和地点，地球上可见的卫星数量一直在4颗至11颗之间变化。

GPS同步时钟是一种接受GPS卫星发射的低功率无线电信号，通过计算得出GPS时间的接受装置。

为获得准确的GPS时间，GPS同步时钟必须先接遭到至少4颗GPS卫星的信号，计算出本人所在的三维位置。

在已经得出详细位置后，GPS同步时钟只要接遭到1颗GPS卫星信号就能保证时钟的走时准确性。

作为火电厂的标准时钟，我们对GPS同步时钟的基本要求是：至少能同时跟踪8颗卫星，有尽可能短的冷、热启动时间，配有后备电池，有高精度、可灵敏配置的时钟输出信号。

电力系统中基于时间同步网络的实时通信技术研究随着电力系统的不断发展和现代化的需求，实时通信在电力系统中的重要性日益凸显。

电力系统作为一个庞大而复杂的系统，其正常运行需要各个部件之间的高效、准确的信息交流和数据传输。

为了满足电力系统的实时通信需求，研究人员开始关注基于时间同步网络的实时通信技术。

一、引言电力系统作为现代工业的核心支撑系统，其电力互联和数据交换对系统的稳定运行和安全性具有重要意义。

随着电力系统的智能化和自动化水平的提高，实时通信需求不断增加。

电力系统监控、保护、调度等环节需要实时的数据传输和信息共享，而这些工作需要高效、准确的时间同步。

二、时间同步网络的基本原理时间同步网络是指一种能够将多台设备时钟同步的网络系统。

在电力系统中，时间同步网络的基本原理是通过广播或点对点通信，在各个设备之间传输同步信息，从而实现各设备之间的时钟同步。

这种时钟同步对于电力系统的正常运行非常重要，因为各个设备在接收到同步信息后，可以按照统一的时钟脉冲来执行操作，避免操作的冲突和误差。

三、实时通信技术在电力系统中的应用电力系统中的实时通信技术广泛应用于各个环节，包括监控、保护和调度等。

在监控方面，实时通信技术可以实现对电力系统各个部件的状态、电量和负荷等参数的实时监控，保证系统的稳定运行。

在保护方面，实时通信技术可以实现对电力系统中各个设备的状态和保护动作的实时传输，从而快速响应并解决故障。

在调度方面，实时通信技术可以实现对电力系统的负荷和能源的实时调度，以提高系统的效率和利用率。

四、基于时间同步网络的实时通信技术研究方法基于时间同步网络的实时通信技术研究主要包括网络拓扑结构的设计、同步算法的研发和通信协议的应用等方面。

首先，研究人员需要设计一种合适的网络拓扑结构，使得网络中的各个节点能够进行高效的通信和信息交互。

其次，研究人员需要开发出一种高精度、低延迟的同步算法，以确保各个节点之间的时钟同步精度和准确性。

浅议电力系统中的时钟同步技术1电力系统时间步概况前，电力系统中的时同步处于变电站内GPS统一的状态，甚至有多老旧变电站还没有实现GPS统一，需要对时的套设备都配置一套立的时钟系统。

由于GPS设备牌不同，性能不统一，造成站内、站与站之间时间不一。

这些时间接收统相互间不通用。

无法互为备，使得整个系统的可靠性无保证。

为了逐步实全电网的同一时间，有必要在发厂、变电站、控制中、调度中心建立集中和统的电力系统时间同步系，而且该系统应能基于不同的授源建立时间同步并互热备用。

2电系统对时间同步的需求电力自动化设对时间同步精度有同的要求。

一般而言，电系统授时精度大致分4类:时间同步准确不大于1μs:包括线行波故障测距装置、同步相量测装置、雷电定位系统、电式互感器的合并单元等。

时间同步准度不大于1ms:括故障录波器、SOE装置、电测控单元、RTU、功角测量系、保护测控一化装置、事件顺序记录装置等。

间同步准确度不大于10ms:包括微机保装置、安全自动装置馈线终端装置、变压终端装置、配电网自化系统等。

时间同步准确度不大于1s:包括电能量采集装置、负荷，用电监控终端装置、电气设备线状态检测终端装置或自动记仪、控制，调度中心数字示时钟、火电厂和水电以及变电站计算机控系统、监控与数据采集，EMS、电能计费系统、继电保护及保信息管理系统主站、电力市场技支持系统等主站、负荷监控，用电理系统主站、配电网自动化，管系统主站、调度管信息系统、业管理信息系统等。

3目前电力系统内时间同步技术力系统设备常用的对时方式以下4种:脉冲对时也硬对时，是利用脉冲的准时沿来校准被授设备。

常用的脉冲对时信号有1PPS和分脉冲，有些情况下也会用脉冲，其中1PPM和1PPH 也以通过累计1PPS得到。

脉冲对时的优点是授时精度高，用被动点时，适应性强;缺点是只能校准到秒，其余数据要人工预置。

串口报文对时也称软时，是利用一组时间数据按一定的式，通过串行通接口发送给被授时装置，授时装置利用这组数据预置内部时钟。
