各种电动机额定电流的速算及保护装置的选用

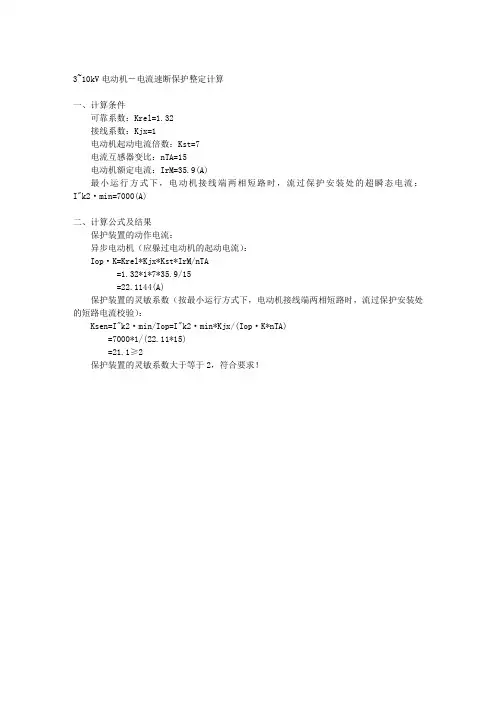

3~10kV电动机－电流速断保护整定计算
一、计算条件
可靠系数：Krel=1.32
接线系数：Kjx=1
电动机起动电流倍数：Kst=7
电流互感器变比：nTA=15
电动机额定电流：IrM=35.9(A)
最小运行方式下，电动机接线端两相短路时，流过保护安装处的超瞬态电流：I"k2·min=7000(A)
二、计算公式及结果
保护装置的动作电流：
异步电动机（应躲过电动机的起动电流）：
Iop·K=Krel*Kjx*Kst*IrM/nTA
=1.32*1*7*35.9/15
=22.1144(A)
保护装置的灵敏系数（按最小运行方式下，电动机接线端两相短路时，流过保护安装处的短路电流校验）：
Ksen=I"k2·min/Iop=I"k2·min*Kjx/(Iop·K*nTA)
=7000*1/(22.11*15)
=21.1≥2
保护装置的灵敏系数大于等于2，符合要求！。

水泵等的电机的电流电缆口算在工程设计施工中经常遇到水泵、风机等的电机的配电问题，下面小编介绍一个可以口算的经验方法，希望对大家有用一、电动机电流的口算(1) 速算口诀：电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。

通常指常用的380V、功率因数在0.8左右的三相异步电动机，“将千瓦数加一倍”即电动机的额定电流。

(2) 经验公式：电动机额定电流(A)=电动机容量(kW)数×2上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2，10kW电动机，用速算口诀或经验公式算得其额定电流：10×2=20A。

二、电动机配用断路器的选择低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。

380V245kW及以下的电动机多选用塑壳断路器。

断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。

2.1 电动机保护用断路器选用原则(1) 长延时电流整定值等于电动机额定电流。

(2) 瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8～15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。

对于保护绕线转子电动机的断路器，瞬时整定电流等于(3～6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

(3) 6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。

按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。

2.2 断路器脱扣器整定电流的速算口诀“电动机瞬动，千瓦20倍”“热脱扣器，按额定值”上述口诀是指控制保护一台380V三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按“千瓦”数的20倍”选用。

对于热脱扣器，则按电动机的额定电流选择。

三、电动机配用熔断器的选择选择熔断器类别及容量时，要根据负载的保护特性、短路电流的大小和使用场合的工作条件。

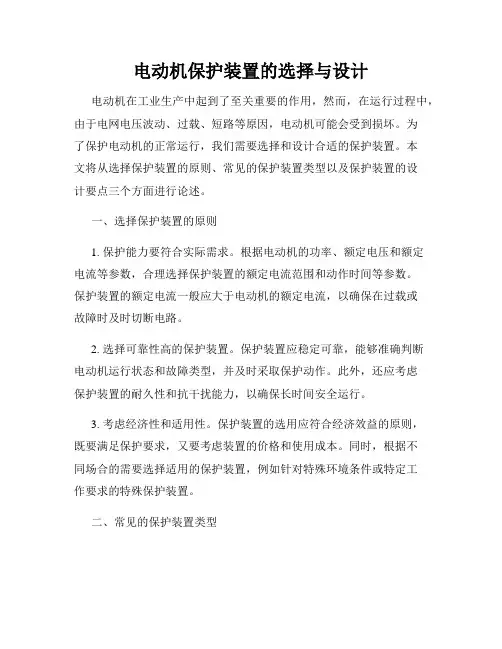

电动机保护装置的选择与设计电动机在工业生产中起到了至关重要的作用，然而，在运行过程中，由于电网电压波动、过载、短路等原因，电动机可能会受到损坏。

为了保护电动机的正常运行，我们需要选择和设计合适的保护装置。

本文将从选择保护装置的原则、常见的保护装置类型以及保护装置的设计要点三个方面进行论述。

一、选择保护装置的原则1. 保护能力要符合实际需求。

根据电动机的功率、额定电压和额定电流等参数，合理选择保护装置的额定电流范围和动作时间等参数。

保护装置的额定电流一般应大于电动机的额定电流，以确保在过载或故障时及时切断电路。

2. 选择可靠性高的保护装置。

保护装置应稳定可靠，能够准确判断电动机运行状态和故障类型，并及时采取保护动作。

此外，还应考虑保护装置的耐久性和抗干扰能力，以确保长时间安全运行。

3. 考虑经济性和适用性。

保护装置的选用应符合经济效益的原则，既要满足保护要求，又要考虑装置的价格和使用成本。

同时，根据不同场合的需要选择适用的保护装置，例如针对特殊环境条件或特定工作要求的特殊保护装置。

二、常见的保护装置类型1. 过载保护装置：过载保护装置是电动机保护中最基础的一种装置。

它通过检测电动机的电流，当电流超过额定值时，保护装置会切断电路，以避免电动机受到过载损坏。

2. 短路保护装置：短路保护装置主要用于防止电动机因短路故障而受损。

当电动机发生短路故障时，保护装置会快速切断电路，保护电动机免受损害。

3. 缺相保护装置：缺相保护装置用于检测电动机输入电源中的缺相故障，并及时切断电路。

缺相保护装置能有效避免因缺相引起的电动机异常运行和损坏。

4. 欠压保护装置：欠压保护装置能够监测电动机电源电压的变化，当电压低于额定值时，保护装置将切断电路，以保护电动机不受欠压影响。

5. 过压保护装置：过压保护装置用于检测电动机输入电源的电压是否超过额定值。

当电压过高时，保护装置将切断电路，防止电动机受到过压损坏。

三、保护装置的设计要点1. 合理布置保护装置：保护装置应与电动机装置紧密配合，并合理布置在电动机控制柜中，以确保装置的灵敏度和反应时间。

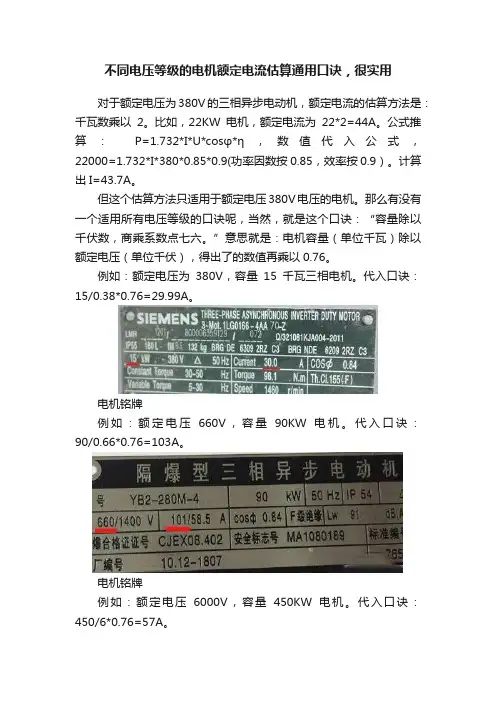

不同电压等级的电机额定电流估算通用口诀，很实用
对于额定电压为380V的三相异步电动机，额定电流的估算方法是：千瓦数乘以2。

比如，22KW电机，额定电流为22*2=44A。

公式推算：P=1.732*I*U*cosφ*η，数值代入公式，22000=1.732*I*380*0.85*0.9(功率因数按0.85，效率按0.9）。

计算出I=43.7A。

但这个估算方法只适用于额定电压380V电压的电机。

那么有没有一个适用所有电压等级的口诀呢，当然，就是这个口诀：“容量除以千伏数，商乘系数点七六。

”意思就是：电机容量（单位千瓦）除以额定电压（单位千伏），得出了的数值再乘以0.76。

例如：额定电压为380V，容量15千瓦三相电机。

代入口诀：15/0.38*0.76=29.99A。

电机铭牌
例如：额定电压660V，容量90KW电机。

代入口诀：90/0.66*0.76=103A。

电机铭牌
例如：额定电压6000V，容量450KW电机。

代入口诀：450/6*0.76=57A。

电机铭牌
当然，这个估算值和实际值是有误差的，因为这个估算口诀是电机功率因数按0.85，效率按0.9计算的。

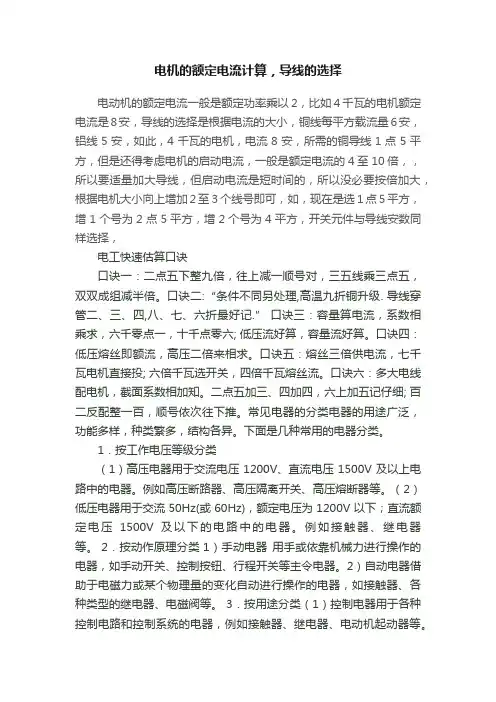

电机的额定电流计算，导线的选择电动机的额定电流一般是额定功率乘以2，比如4千瓦的电机额定电流是8安，导线的选择是根据电流的大小，铜线每平方载流量6安，铝线5安，如此，4千瓦的电机，电流8安，所需的铜导线1点5平方，但是还得考虑电机的启动电流，一般是额定电流的4至10倍，，所以要适量加大导线，但启动电流是短时间的，所以没必要按倍加大，根据电机大小向上增加2至3个线号即可，如，现在是选1点5平方，增1个号为2点5平方，增2个号为4平方，开关元件与导线安数同样选择，电工快速估算口诀口诀一：二点五下整九倍，往上减一顺号对，三五线乘三点五，双双成组减半倍。

口诀二:“条件不同另处理,高温九折铜升级. 导线穿管二、三、四,八、七、六折最好记.”口诀三：容量算电流，系数相乘求，六千零点一，十千点零六; 低压流好算，容量流好算。

口诀四：低压熔丝即额流，高压二倍来相求。

口诀五：熔丝三倍供电流，七千瓦电机直接投; 六倍千瓦选开关，四倍千瓦熔丝流。

口诀六：多大电线配电机，截面系数相加知。

二点五加三、四加四，六上加五记仔细; 百二反配整一百，顺号依次往下推。

常见电器的分类电器的用途广泛，功能多样，种类繁多，结构各异。

下面是几种常用的电器分类。

1．按工作电压等级分类（1）高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。

例如高压断路器、高压隔离开关、高压熔断器等。

（2）低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的电器。

例如接触器、继电器等。

2．按动作原理分类 1）手动电器用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。

2）自动电器借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。

3．按用途分类（1）控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。

（2）主令电器用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。

电动机保护电气断路器、接触器、热继电器的选型我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。

方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW 的三相异步电机，那么它的额定每相工作电流约是15A。

实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。

如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。

可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。

你可以通过公式的方法算算，结果是比较接近的。

对于单相电路而言，电机功率的计算公式是：P=IUcos φ，相电流I=P/Ucosφ；式中：I为相电流，它等于线电流；P为电机功率；U为相电压，一般是220V；cosφ是电机功率因素，一般取0.75 。

对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ。

由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电机功率；U为线电压，一般是380V；cosφ是电机功率因素，一般取0.75。

计算出来了线电流了就可以根据电流大小和其他的条件选择导线。

下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。

我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。

其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。

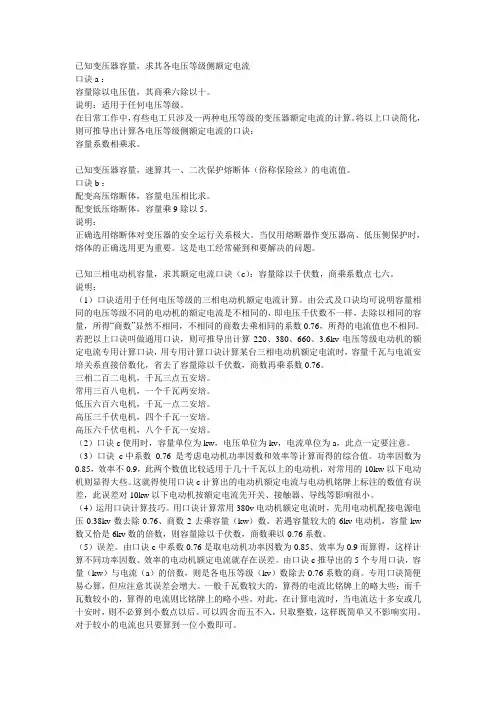

已知变压器容量，求其各电压等级侧额定电流口诀 a ：容量除以电压值，其商乘六除以十。

说明：适用于任何电压等级。

在日常工作中，有些电工只涉及一两种电压等级的变压器额定电流的计算。

将以上口诀简化，则可推导出计算各电压等级侧额定电流的口诀：容量系数相乘求。

已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值。

口诀 b ：配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5。

说明：正确选用熔断体对变压器的安全运行关系极大。

当仅用熔断器作变压器高、低压侧保护时，熔体的正确选用更为重要。

这是电工经常碰到和要解决的问题。

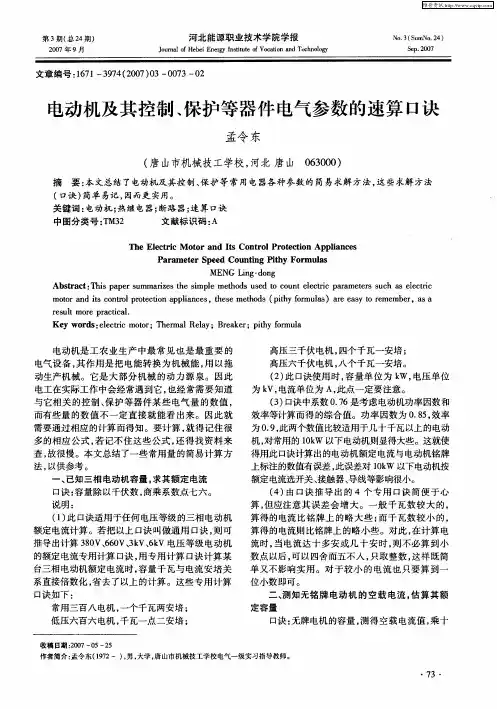

已知三相电动机容量，求其额定电流口诀（c）：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kv电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀c 使用时，容量单位为kw，电压单位为kv，电流单位为a，此点一定要注意。

（3）口诀 c 中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kw以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kw以下电动机按额定电流先开关、接触器、导线等影响很小。

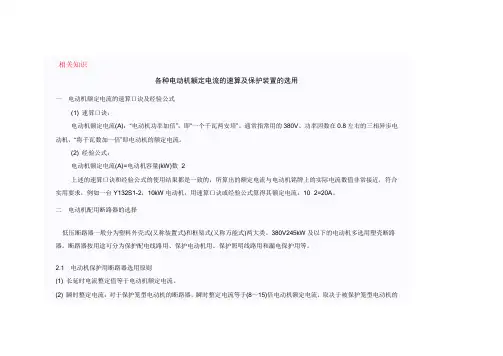

相关知识各种电动机额定电流的速算及保护装置的选用一电动机额定电流的速算口诀及经验公式(1) 速算口诀：电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。

通常指常用的380V、功率因数在0.8左右的三相异步电动机，“将千瓦数加一倍”即电动机的额定电流。

(2) 经验公式：电动机额定电流(A)=电动机容量(kW)数×2上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2，10kW电动机，用速算口诀或经验公式算得其额定电流：10×2=20A。

二电动机配用断路器的选择低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。

380V245kW及以下的电动机多选用塑壳断路器。

断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。

2.1电动机保护用断路器选用原则(1) 长延时电流整定值等于电动机额定电流。

(2) 瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8～15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。

对于保护绕线转子电动机的断路器，瞬时整定电流等于(3～6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

(3) 6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。

按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。

2.2断路器脱扣器整定电流的速算口诀“电动机瞬动，千瓦20倍”“热脱扣器，按额定值”上述口诀是指控制保护一台380V三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按“千瓦”数的20倍”选用。

对于热脱扣器，则按电动机的额定电流选择。

三电动机配用熔断器的选择选择熔断器类别及容量时，要根据负载的保护特性、短路电流的大小和使用场合的工作条件。

大多数中小型电动机采用轻载全压或减压起动，起动电流一般为额定电流的5～7倍；电源容量较大，低压配电主变压器1000～400kVA(包括并列运行容量)，系统阻抗小，当发生短路故障时，短路电流较大；工作场合如窑、粉磨场合，通风条件差，致使工作环境温度较高。

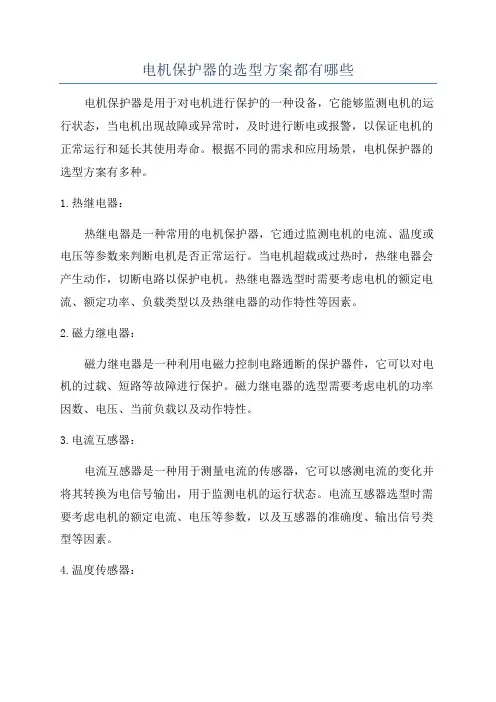

电机保护器的选型方案都有哪些电机保护器是用于对电机进行保护的一种设备，它能够监测电机的运行状态，当电机出现故障或异常时，及时进行断电或报警，以保证电机的正常运行和延长其使用寿命。

根据不同的需求和应用场景，电机保护器的选型方案有多种。

1.热继电器：热继电器是一种常用的电机保护器，它通过监测电机的电流、温度或电压等参数来判断电机是否正常运行。

当电机超载或过热时，热继电器会产生动作，切断电路以保护电机。

热继电器选型时需要考虑电机的额定电流、额定功率、负载类型以及热继电器的动作特性等因素。

2.磁力继电器：磁力继电器是一种利用电磁力控制电路通断的保护器件，它可以对电机的过载、短路等故障进行保护。

磁力继电器的选型需要考虑电机的功率因数、电压、当前负载以及动作特性。

3.电流互感器：电流互感器是一种用于测量电流的传感器，它可以感测电流的变化并将其转换为电信号输出，用于监测电机的运行状态。

电流互感器选型时需要考虑电机的额定电流、电压等参数，以及互感器的准确度、输出信号类型等因素。

4.温度传感器：温度传感器可以用来监测电机的温度变化，并根据设定的温度范围进行报警或断电保护。

温度传感器的选型需要考虑电机的工作温度范围、安装方式以及传感器的测量范围、准确度等因素。

5.霍尔传感器：霍尔传感器是一种基于霍尔效应原理工作的传感器，它可以检测电机的转速和运行状态。

霍尔传感器可以被用于电机的转速监测、过速保护等方面。

在选型电机保护器时，还需考虑其他的因素，如电路的维护难度、适用环境、成本等。

不同型号的电机保护器功能和性能有差异，因此在选型时需要综合考虑以上因素，选择适合自己需求的电机保护器。

各种电机电流及额定电流的计算电动机是工业生产中最常用的动力设备之一，其工作原理是利用磁场和电流产生转动力，实现机械能转换为电能的过程。

在电动机的使用过程中，电流是其中一个重要参数，因为不同类型的电动机电流的计算方式也不同。

本文将介绍各种电机电流及额定电流的计算方法。

一、直流电机电流计算直流电机的特点是使用的直流电，电流方向不改变，因此其电流计算要比交流电机简单。

直流电机的电流分为空载电流和额定电流两种情况。

1.空载电流：空载电流是指电机在没有负载时所消耗的电流，因此也称为空载功率。

空载电流的计算公式如下：I0 = P0 / U其中，I0为空载电流（A），P0为空载功率（W），U为电源电压（V）。

2.额定电流：额定电流是电机在设计时给定的标准工作电流，也是电机在额定工作条件下消耗的电流。

额定电流的计算公式如下：Ie = Pe / U其中，Ie为额定电流（A），Pe为额定功率（W）。

二、交流电机电流计算交流电机使用的是交流电，其电流方向不断变化，因此其电流计算方法比直流电机稍复杂。

交流电机的电流分为开始电流、运行电流和额定电流三种情况。

1.开始电流：交流电动机启动时，由于载荷开始转动，机械效率较低，需消耗更多电能，因此电流较大，也称为启动电流。

开始电流的计算公式如下：Ist = 6-8Ie其中，Ist为开始电流（A），Ie为额定电流。

2.运行电流：交流电机在正常运行时电流也较大，称为运行电流。

运行电流的计算公式如下：Ir = Pr / Uφcosφη其中，Ir为运行电流（A），Pr为输出功率（W），Uφ为外接电压，cosφ为功率因数，η为效率。

3.额定电流：额定电流是电机在设计时给定的标准工作电流，也是电机在额定工作条件下消耗的电流。

额定电流的计算公式如下：Ie = Pe / Uφcosφη其中，Ie为额定电流（A），Pe为额定功率（W），Uφ为外接电压，cosφ为功率因数，η为效率。

三、步进电机电流计算步进电机是一种与位置有关的电动机，也是一种非常精准的传动设备。

(1) 速算口诀：电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。

通常指常用的380V、功率因数在0.8左右的三相异步电动机，“将千瓦数加一倍”即电动机的额定电流。

(2) 经验公式：电动机额定电流(A)=电动机容量(kW)数×2上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2，1 0kW电动机，用速算口诀或经验公式算得其额定电流：10×2=20A。

二电动机配用断路器的选择低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。

3 80V245kW及以下的电动机多选用塑壳断路器。

断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。

2.1 电动机保护用断路器选用原则(1) 长延时电流整定值等于电动机额定电流。

(2) 瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8～15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。

对于保护绕线转子电动机的断路器，瞬时整定电流等于(3～6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

(3) 6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。

按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。

2.2断路器脱扣器整定电流的速算口诀“电动机瞬动，千瓦20倍”“热脱扣器，按额定值”上述口诀是指控制保护一台380V三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按“千瓦”数的20倍”选用。

对于热脱扣器，则按电动机的额定电流选择。

三电动机配用熔断器的选择选择熔断器类别及容量时，要根据负载的保护特性、短路电流的大小和使用场合的工作条件。

大多数中小型电动机采用轻载全压或减压起动，起动电流一般为额定电流的5～7倍；电源容量较大，低压配电主变压器1000～400kVA(包括并列运行容量)，系统阻抗小，当发生短路故障时，短路电流较大；工作场合如窑、粉磨场合，通风条件差，致使工作环境温度较高。

电机额定电流的计算方法
在电力作业人员工作中，不可避免的要接触电动机，电动机额定电流和工作电流的大小，直接影响到电动机的使用参数和效率。

电动机额定电流的计算也算是电动机的基础知识了，可是在实际的工作中，还有一部分电工不会熟练的计算，问身边同事又会觉得不好意思，这时候非常尴尬！其实计算电动机的额定电流非常简单，下面是几个使用的方法：
一、学院派：计算公式。

1、三相电动机的额定电流的计算公式：
P＝1.732×U×I×cosφ
(功率因数：阻性负载＝1，感性负载≈0.7～0.85之间，P＝功率：W)
2、单相电动机额定电流的计算公式：
P＝U×I×cosφ
保护性空气开关的选择应根据负载电流来选取，一般来说：保护性空气开关的容量比负载电流大20～30%附近为宜。

3，通用计算公式。

P＝1.732×IU×功率因数×效率（三相的）
单相的不乘1.732（根号3）
保护性空气开关的选择一般选总体额定电流的1.2-1.5倍即可。

二、经验派：经验公式。

电动机额定电流计算方法电动机的额定电流是指在额定电压和额定频率下，电动机正常运行时所消耗的电流。

额定电流是电机设计和参数选择的重要依据，它直接关系到电机的功率、绕组设计和保护设备的选择。

以下是电动机额定电流的计算方法：计算公式：额定电流的计算可以使用以下公式：额定电流（A）=额定功率（kW）/（√3×额定电压（kV）×功率因数）其中，√3是上述计算公式中的根号3，表示三相电流的倍数；功率因数是电动机的功率因数。

功率因数：功率因数是指电动机输出功率和输入功率之比，表示电动机的功率利用效率。

功率因数的取值范围为-1~1之间，其中0表示无功功率，1表示纯有功功率，-1表示纯无功功率。

功率因数对额定电流的计算有重要影响，通常情况下，电动机的功率因数为0.8~0.9之间。

功率因数较低则额定电流较大，功率因数较高则额定电流较小。

举例计算：假设有一台额定功率为100kW，额定电压为380V，功率因数为0.85的三相电动机，其额定电流的计算如下：额定电流（A）=100kW/（√3×380V×0.85）=100,000W/（√3×380V×0.85）=164.2A因此，该电动机的额定电流为164.2A。

需要注意的是，上述计算公式仅适用于三相交流电动机，在直流电动机或单相交流电动机的计算中会有所不同。

影响因素：额定电流的计算受到多种因素的影响，其中主要包括电动机性能参数、负载情况和外界环境等。

电动机的额定功率和额定电压是计算额定电流的基本参数，它们直接决定了电动机的额定电流水平。

负载情况是指电动机在工作过程中的负载大小，负载较大则电动机消耗的电流较大，负载较小则电动机消耗的电流较小。

外界环境因素主要包括温度和海拔高度等，高温和高海拔环境会增加电动机的温度上升，进而影响电动机的额定电流。

总结：电动机额定电流的计算是电动机设计和参数选择中重要的步骤之一、正确计算额定电流可以确保电动机的正常运行，并为电动机的维护和保护提供依据。

电机的额定电流计算法电机的额定电流是指在额定条件下，电机正常工作时所需的电流大小。

额定电流的计算是电机设计和选型的重要步骤，准确的额定电流计算能够确保电机在工作过程中稳定可靠的工作。

下面我将详细介绍电机额定电流的计算方法。

一、理论计算法：理论计算法是通过电机的额定功率、额定电压和额定功率因数等参数来计算额定电流的方法。

以下是基于理论计算的常用计算公式：1.三相感应电机的额定电流计算公式：额定电流（A）=额定功率（W）/额定电压（V）/√3/功率因数在此公式中，额定功率是指电机在额定条件下所能输出的功率，通常以千瓦（kW）为单位；额定电压是指电机的额定工作电压，通常以伏特（V）为单位；功率因数是指电机的功率因数，其值通常为0.8至0.9之间。

2.单相感应电机的额定电流计算公式：额定电流（A）=额定功率（W）/额定电压（V）/功率因数单相感应电机的额定电流计算公式与三相感应电机类似，区别在于单相感应电机中不需要除以√3二、实测法：实测法是通过实际测量电机的电流来确定其额定电流的方法。

这种方法通常在实际应用中使用，主要有两种测量方式：1.直流电流测量法：这种方法需要将电机改装为直流电动机，通过测量电机在额定电流下的直流电流来确定其额定电流。

具体步骤包括：将电机连接到一个直流电源上，逐渐增大电流，记录并绘制电流与电压之间的关系曲线，在曲线中确定额定电流对应的电压值，再通过测量电压和额定电压的比值来计算额定电流。

2.交流电流测量法：这种方法通过测量电机在额定电流下的交流电流来确定其额定电流。

具体步骤包括：将电机连接到一个交流电源上，逐渐增大电流，通过功率仪表等设备测量电流值，直到达到额定电流的数值为止。

需要注意的是，实测法需要特定的测量设备和实验环境，而且操作相对复杂，所以在实际应用中并不常见，通常更多地采用理论计算法来计算电机的额定电流。

综上所述，电机的额定电流计算可以通过理论计算法和实测法来进行。

理论计算法是根据电机的额定功率、额定电压和功率因数等参数来计算额定电流的方法；实测法则是通过测量电机的电流来确定其额定电流。

一、电动机额定电流的速算速查1．电动机额电流的对表速查在实际工作中，往往由于电动机铭牌的损坏、丢失，或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。

现在使用“电动机配用断路器、熔断器、接触器、电子型电动机保护器及导线选用速查表”，根据电动机的额定容量，即可查出所对应的额定电流。

例如一台Y132M-4型7．5kW电动机，从速查表查得其额定电流为15．4A。

2．电动机额定电流的速算口诀及经验公式(1)运算口诀：电动机额定电流(A)：“电动机功率加倍”，即“一个千瓦两安培”。

通常指常用的380V、功率因数在0．8左右的三相异步电动机，“将千瓦效加一倍” 即电动机的额定电流。

（2)经验公式：电动机额定电流(A)=电动机容量(kw) 数×2上述的速算口诀和经验公式的使用结果都是一致的，所算出的额定电流与电动机铭牌上的实际电流数值非常接近，符合实用要求，例如一台Y132S1-2型5．5kW电动机，用速算口诀或经验公式算得其额定电流：5．5x2=1 1A。

二、电动机配用断路器的选择低压断路器一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。

断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。

1．电动机保护用断路器选用原则(1)长延时电流整定值等于电动机额定电流。

(2)瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8-15)倍电动机额定电流，取决于被保护笼型电动机的型号、容量和起动条件。

对于保护绕线转子电动机的断路器，瞬时整定电流等于(3—6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

(3) 6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。

按起动负载的轻重，可选用返回时间1s、3s、5s、8s、15s中的某一档。

2．断路器规格型号的对照表速查例如一台Y160M-4型11kW电动机，从速查表查得应配用DZ5—50型、热脱扣器额定电流为25A的断路器。

电动机的主要保护及计算一、速断保护1.速断高值：动作电流高定值Isdg 计算。

按躲过电动机最大起动电流计算，即：Isdg=Krel ×Kst ×InIn=Ie/nTA式中 Krel ——可靠系数1.5；Kst ——电动机起动电流倍数〔在6-8之间〕；In——电动机二次额定电流；Ie——电动机一次额定电流；nTA——电流互感器变比。

2.速断低值：按躲过区外出口短路时电动机最大反应电流计算。

厂用母线出口三相短路时，根据 以 往 实测，电动机反应电流的暂Isdd=Krel ×Kfb ×In=7.8In 式中 Krel ——可靠系数1.3； Kfb ——区外出口短路时最大反应电流倍数，取Kfb=6。

3.动作时间整定值计算。

保护固有动作时间，动作时间整定值取：速断动作时间:tsd=0s.二、单相接地零序过电流保护〔低压电动机〕1.一次动作电流计算。

有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流2互感器内产生磁不平衡电流。

根据在不同条件下的屡次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：I0dz=(0.05-0.15)Ie式中I0dz——单相接地零序过电流保护一次动作电流整定值；Ie——电动机一次额定电流。

当电动机容量较大时可取：I0d z=(0.05-0.075)Ie当电动机容量较小时可取：I0d z=(0.1-0.15)Ie由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。

根据经历，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。

2.动作时间t0dz计算。

取：t0dz=0s。

三、负序过电流保护电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线〔高压熔断器一相熔断或电动机一相绕组开焊〕，电动机一相或两相绕组匝间短路，电动机电源相序接反〔电流互感器T A前相序接反〕等出现很大的负序电流〔I2〕时，负序电流保护或不平衡电流〔△I〕保护〔国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I保护〕延时动作切除故障。

各种电机的电流和额定电流的计算低压380/220伏三相四线制在全国供电系统中应用广泛。

各类低压电器的铭牌一般标明容量。

如何根据容量快速计算额定负载电流，以安装合适的保险丝、开关、电线等？是电工遇到的最常见的计算问题。

三相电机电流.低压380/220伏三相四线制在全国供电系统中应用广泛。

各类低压电器的铭牌一般标明容量。

如何根据容量快速计算额定负载电流，以安装合适的保险丝、开关、电线等？是电工遇到的最常见的计算问题。

三相电动机电流为380V的三相电机，功率因数约为0.8,额定电流约为其额定容量的2倍。

当电机功率在2KW以下时，可以认为是2.5倍。

对于一台220V的三相电机，其额定电流约为其额定容量的3.5倍。

当电机功率在2KW以下时，可以认为是4倍。

具体计算公式为|=KP三相异步电动机型额定电流(a)电机功率也亚)k系数相关问答：I=p/1.732/u/cos ，cos 是什么，为什么会有cos ？公式I二P/1.732/U是对还是错？什么情况下会用到cos。

公式I=P/1.732/U 不对，应该是I=p/(1.732 * u * cos )。

Cos是交流电路中电压和电流的相位差()的余弦，称为功率因数，用符号cos表示。

在数值上，功率因数是有功功率与视在功率之比，即COS=p/S o功率因数与电路的负载特性有关。

比如白炽灯、电阻炉等电阻负载的功率因数为1,电感或电容负载的电路的功率因数一般小于1。

功率因数是电力系统的重要技术数据。

功率因数是衡量电气设备效率的一个系数。

功率因数低表明用于交变磁场转换的电路无功功率大，从而降低了设备的利用率，增加了线路的供电损耗。

所以供电部门对用电单位的功率因数有一定的标准要求。

cos =p/s中的p是什么意思？p代表有功功率，也叫平均功率。

交流电的瞬时功率不是一个恒定值，一个周期内功率的平均值称为有功功率，是指电路中电阻部分消耗的功率，是指它对电机的输出。

计算三相电流时，要考虑功率单元的功率因数，所以功率因数用cos 表示。

电动机保护装置的整定计算原则
1.电流速断保护
1）异步电动机按躲过起动电流计算动作值；同步电动机还应按躲过外部最大三相短路时电动机的反馈输出电流计算动作值。

取其值较大者。

继电器动作电流为
Idzj=KkKjxIq/Kh
式中Kk——可靠系数，作用于信号时取 1.1，作用于跳闸时取 1.2~1.4 Kjx —接线系数，星形接线为1，两相电流差接线为√3
Iq——电动机起动电流电流，一般为（3~8）Ie，现场根据实测取值。

Kh——电流互感器变比
2）以电动机出口处最小二相短路电流校核灵敏系数。

Kl=I(2)dmin/Idz>2
2.过负荷保护
1）按躲过电动机额定电流计算动作值。

继电器动作电流为
Idzj=KkKjxIe/KfKh
式中Kk——可靠系数，作用于信号时取 1.1，作用于跳闸时取 1.2~1.4 Kjx——接线系数，不完全星形接线为1，两相电流差接线为√3
Ie——电动机额定电流
Kf——继电器返回系数，取0.85
Kh——电流互感器变比
2）动作时限应大于电动机实测起动时间，一般取10-15S。

3）以电动机出口处最小二相短路电流校核灵敏系数。

Kl=I(2)dmin/Idz>1.5。

第二章经验速算方法与电动机配用电器规格选择第一节经验速算经验速算就是不用复杂的计算形式，通过简单的方法计算就能知道某些电器，如电动机额定电流的技术数据。

经验速算方法：电气设备的额定容量，乘或除以一个系数，所得出的结果是需要的数据。

按此计算得到的数据来选用设备型号、规格，同设计要求及名牌上标注的数据相近。

这些计算方法简单，通俗、易会，一旦记熟，就可随时随地运用，通过心算和简要笔算〔不用翻阅一些手册〕。

能算出需要的数据。

检验其正确与否，误差程度，可以和有关书籍和设计手册中的数据相比拟。

一、三相6kV交流电动机额定电流的经验速算1．三相交流6kV高压同步电动机额定电流的速算方法：经验公式：电动机额定容量kＷ＊0.12＝电动机额定电流。

例如：一台250kＷ的同步电动机，电压6kV用速算方法算出额定电流。

根据上式：250＊0.12＝30Ａ经过计算，电动机的额定电流是30Ａ，实际名牌标注为30Ａ。

2．三相交流6kV高压异步电动机经验公式：同上一台三相交流6kV，额定容量380KW鼠笼型异步电动机，用速算的方法，求出额定电流是多少？同样根据上式：经过计算额定电流是45.6Ａ，电动机名牌上标注46Ａ。

二、三相交流380低压电动机额定电流的经验速算经验公式：电动机额定容量kＷ＊1.85＝电动机额定电流例：一台380Ｖ三相交电动机〔BJO2－92－2〕，额定容量〔功率〕75kＷ，用速算方法求出额定电流。

根据上式：75＊1.85＝．额定电压(V) 380 380 380 380 380额定电流(A) 141 137 136 138三、6kV/0.4kV三相电力变压器一、二次额定电流的速算经验速算1．变压器一次额定电流经验速算公式：kVA－〔3.5－4〕＝一次额定电流〔额定容量数值从个位去零减去3.5或４所得的差为变压器一次的额定电流〕2．变压器二次额定电流经验速算公式：变压器一次额定电流*15＝二次额定电流如一台三相电力变压器〔SL－1000／6〕，变压比是 6kV／0.4 kV，额定容量1000kVA 用经验速算方法求出一、二次电流。
