PSMUU电动机综合保护装置

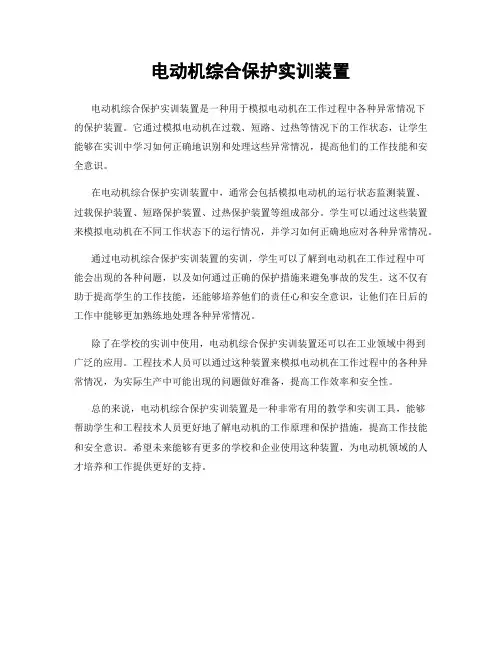

电动机综合保护实训装置
电动机综合保护实训装置是一种用于模拟电动机在工作过程中各种异常情况下
的保护装置。

它通过模拟电动机在过载、短路、过热等情况下的工作状态，让学生能够在实训中学习如何正确地识别和处理这些异常情况，提高他们的工作技能和安全意识。

在电动机综合保护实训装置中，通常会包括模拟电动机的运行状态监测装置、
过载保护装置、短路保护装置、过热保护装置等组成部分。

学生可以通过这些装置来模拟电动机在不同工作状态下的运行情况，并学习如何正确地应对各种异常情况。

通过电动机综合保护实训装置的实训，学生可以了解到电动机在工作过程中可
能会出现的各种问题，以及如何通过正确的保护措施来避免事故的发生。

这不仅有助于提高学生的工作技能，还能够培养他们的责任心和安全意识，让他们在日后的工作中能够更加熟练地处理各种异常情况。

除了在学校的实训中使用，电动机综合保护实训装置还可以在工业领域中得到
广泛的应用。

工程技术人员可以通过这种装置来模拟电动机在工作过程中的各种异常情况，为实际生产中可能出现的问题做好准备，提高工作效率和安全性。

总的来说，电动机综合保护实训装置是一种非常有用的教学和实训工具，能够
帮助学生和工程技术人员更好地了解电动机的工作原理和保护措施，提高工作技能和安全意识。

希望未来能够有更多的学校和企业使用这种装置，为电动机领域的人才培养和工作提供更好的支持。

电动机综合保护器摘要：电动机是现代工业中广泛应用的动力设备之一。

为了保护电动机正常运行、延长其使用寿命，提高生产效率和保障安全，电动机综合保护器应运而生。

本文将介绍电动机综合保护器的定义、功能、工作原理和应用领域，并深入讨论其在现代工业中的重要性。

一、引言电动机是工业生产中不可或缺的设备之一。

然而，由于各种因素的影响，电动机在正常运行过程中可能会遭受到过载、短路、缺相、过温等问题。

这些问题不仅影响电动机的正常工作，还可能导致电动机损坏、生产线停机，甚至造成工厂事故。

为了有效地解决这些问题，保护电动机的综合保护器应运而生。

二、电动机综合保护器的定义和功能电动机综合保护器是一种用于保护电动机的装置，具有多种功能。

首先，电动机综合保护器可以通过监测电流来实现过载保护。

当电动机的负载超过设定的额定电流值时，保护器会自动切断电源，以防止电动机过热。

其次，电动机综合保护器还可以实现短路保护。

当电动机线路发生短路时，保护器能够迅速检测到并切断电源，以防止短路电流对电动机和线路产生损害。

此外，电动机综合保护器还可以监测电动机的相序情况，当出现相序错误时能及时进行报警，并切断电源，以防止电动机因缺相而无法正常工作。

另外，电动机综合保护器还具备过温保护功能。

当电动机运行过程中温度升高超过安全范围时，保护器会自动切断电源，以防止电动机受损。

最后，电动机综合保护器还可以监测电动机的运行状态，并及时报警，以便维修人员快速定位问题并采取相应措施。

三、电动机综合保护器的工作原理电动机综合保护器的工作原理是基于电流传感器和温度传感器。

首先，在电动机线路中安装电流传感器，用于监测电动机的电流值。

当电流值超过设定的额定电流值时，传感器会发出信号，触发保护器切断电源。

其次，在电动机内部安装温度传感器，用于监测电动机的温度。

当温度超过安全范围时，传感器会发出信号，触发保护器切断电源。

同时，保护器还通过相序检测装置监测电动机的相序情况。

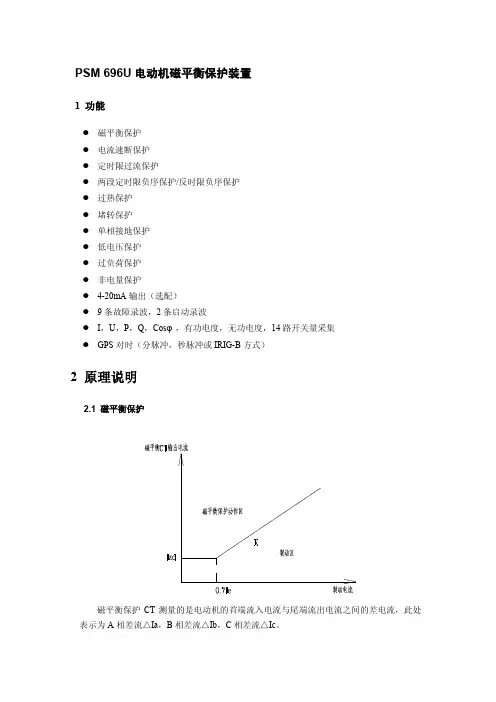

PSM 696U电动机磁平衡保护装置1 功能●磁平衡保护●电流速断保护●定时限过流保护●两段定时限负序保护/反时限负序保护●过热保护●堵转保护●单相接地保护●低电压保护●过负荷保护●非电量保护●4-20mA输出（选配）●9条故障录波，2条启动录波●I，U，P，Q，Cosφ，有功电度，无功电度，14路开关量采集●GPS对时（分脉冲，秒脉冲或IRIG-B方式）2 原理说明2.1 磁平衡保护磁平衡保护CT测量的是电动机的首端流入电流与尾端流出电流之间的差电流，此处表示为A相差流△Ia，B相差流△Ib，C相差流△Ic。

保护装置除了采集磁平衡保护CT的电流外，还采集电动机进线CT的电流，用于判断速断、过流保护，此处表示为A相过流保护电流Pia，B相过流保护电流Pic，C相过流保护电流Pic。

对于磁平衡保护，保护装置采用了与一般差动保护类似的比率制动曲线，以A相为例：动作电流：ΔIa制动电流：PIa*制动电流转换倍数。

制动电流转换倍数：PIa的一次CT变比/ΔIa的一次CT变比。

(过流CT变比除以磁平衡CT变比)动作方程：当制动电流<0.7Ie，动作电流=磁平衡保护定值。

（Ie为电机二次额定电流）当制动电流>0.7Ie，动作电流=磁平衡保护定值+（制动电流-0.7Ie）* 比例制动系数。

2.2 电流速断保护异步电动机在启动过程中电流很大，通常能达到5～8倍额定电流(Ie)，启动时间能长达几十秒。

装置设两个速断定值，在起机过程中采用“启动中速断定值”，该值按躲过电动机启动电流整定，等电动机启动过程结束后，自动采用“启动后速断定值”，该值按电动机自启动电流和区外出口短路时电动机最大反馈电流考虑，取两个电流中的大者。

a)启动时间t st按躲过最长的启动时间整定，t st＞t st.max。

b)启动时的整定值I op.h按躲过电动机启动电流I st整定，即：当t≤t st时，I op.h＝k rel×Ist,，为躲过非周期分量的影响，k rel取1.5,Ist为（6～8)Ie。

低压电动机综合保护装置介绍低压电动机综合保护装置是一种重要的电气保护设备，可以对电机进行多方面的保护，防止由于各种原因造成电机损坏和事故发生。

本文将就低压电动机综合保护装置的概念、作用、分类以及选型等方面进行深入介绍。

一、概念低压电动机综合保护装置是一种集过载、短路、欠压、过温、失速等功能于一体的电气保护装置，能够对电机实现全的保护和监测。

该装置采用微处理器技术，实时监控电机运行状态，并在出现异常情况时自动切断电源或报警，并可通过通讯接口与其他设备配合，实现报警、数据传输、远程控制等功能。

二、作用低压电动机综合保护装置主要起到以下三个方面的作用：1.保护电动机安全运行，避免电机由于过载、短路、欠压、过温等原因造成的损坏和危险；2.提升生产效率和质量，减少因电机损坏导致的停机时间和生产损失；3.延长电机使用寿命，降低维修和更换成本。

三、分类根据保护功能不同，低压电动机综合保护装置可分为以下几种类型：1.过载保护装置：用于保护电机在正常工作负载下的运行，当电流超过额定值时切断电源或报警。

该装置通常包括过载电流保护、过热保护、缺相保护等功能。

2.短路保护装置：用于保护电机在短路情况下的运行，当电流超过额定值时切断电源或报警。

该装置通常包括短路电流保护、地震电流保护等功能。

3.失速保护装置：用于保护电机在启动和运行过程中失速情况的发生，当失速超过设定值时切断电源或报警。

该装置通常包括起动失速保护、跳频保护等功能。

4.欠压保护装置：用于保护电机在电网电压不足的情况下的运行，当电压低于额定值时切断电源或报警。

该装置通常包括欠压保护、缺相保护等功能。

四、选型低压电动机综合保护装置的选型需要考虑多方面因素，如电机额定功率、运行环境、工作负载、保护功能等。

具体来说，选型时需要注意以下几点：1.确保保护装置的额定值符合电机的额定值，并且安装方式应与设备相匹配；2.根据电机的负载特性选择相应的保护装置，如恒转矩负载、高惯量负载、瞬变负载等；3.根据电机运行环境选择适宜的保护装置，如潮湿、易爆、腐蚀性环境等；4.考虑功能与价格的关系，并综合考虑设备成本、安全性和可靠性等方面的因素进行选型。

电动机综合保护器作用电动机综合保护器采用先进的微机技术与高性能的集成芯片，整机功能强大、性能优越。

测试精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠。

三相电流值，电压值及各类故障代号，显示于LED、LCD上、直观清晰。

稳定性好，长期工作无须维护。

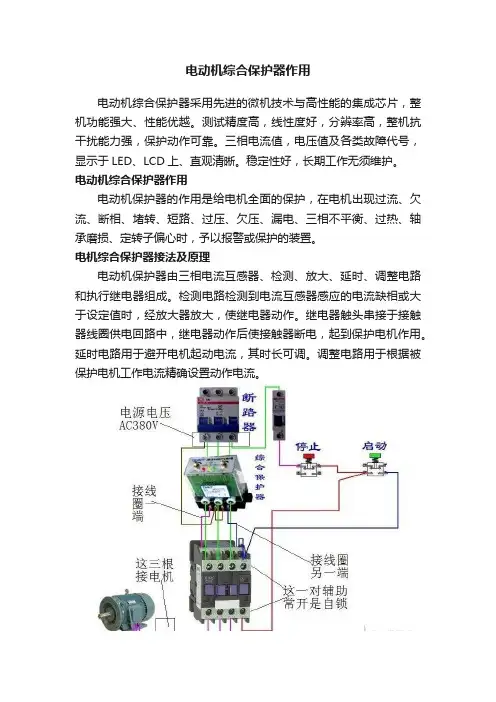

电动机综合保护器作用电动机保护器的作用是给电机全面的保护，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、轴承磨损、定转子偏心时，予以报警或保护的装置。

电机综合保护器接法及原理电动机保护器由三相电流互感器、检测、放大、延时、调整电路和执行继电器组成。

检测电路检测到电流互感器感应的电流缺相或大于设定值时，经放大器放大，使继电器动作。

继电器触头串接于接触器线圈供电回路中，继电器动作后使接触器断电，起到保护电机作用。

延时电路用于避开电机起动电流，其时长可调。

调整电路用于根据被保护电机工作电流精确设置动作电流。

正泰电动机保护器接线图德力西交流接触器和jd-5电动机综合保护器的接线方法电机综合保护器怎么调有两个电位器，一个是调节电流，一个是调动作时间，先把时间调长一点再，启动电机，把电流调到过载指示不亮的时候就行了，再把时间调成你想调定的值就可以。

步骤：1、过电流保护设定方法：把面板上的拨动开关拨至设定位置，调整电流调节电位器使电流显示器数字为该电动机的额定电流值，再把开关拨到运行位置，此时显示器上的数字为该电动机的工作电流。

2、启动延时设定方法：全压启动可调至最小，总之启动延时时间要根据用户设备需要自行调整。

3、复位方法：当电机发生故障跳闸后，故障指示灯亮，保护装置处于记忆状态，按下面板上复位健方可复。

国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM 691U/692U电动机综合保护装置说明书Ver1.1国电南京自动化股份有限公司2008年11月版本声明本说明书适用于电动机综合保护装置V1.1版本产品说明书版本修改记录表* 技术支持电话：（025）83421394-8120传真：（025）83421394-8118* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述 (1)2 技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术指标 (3)2.3 环境条件 (4)2.4 功率消耗 (4)2.5 过载能力 (4)2.6 绝缘性能 (4)2.7 耐湿热性能 (4)2.8 电磁兼容性 (5)2.9 机械性能 (5)3 PSM 691U电动机差动综合保护测控装置 (6)3.1 功能 (6)3.2 原理说明 (7)3.2.1 差动保护 (7)3.2.2 差动速断保护 (8)3.2.3 差流越限告警 (8)3.2.4 TA断线告警 (8)3.2.5 电流速断保护 (8)3.2.6 定时限过流保护 (9)3.2.7 反时限过流保护 (9)3.2.8 两段定时限负序过流保护/反时限负序保护 (9)3.2.9 过热保护 (10)3.2.10 堵转保护 (11)3.2.11 单相接地保护 (11)3.2.12 低电压保护及TV断线闭锁 (11)3.2.13 过电压保护 (12)3.2.14 过负荷保护 (12)3.2.15 非电量保护 (12)3.2.16 4-20mA直流输出 (12)3.3 整定 (13)4 PSM 692U电动机综合保护测控装置 (19)4.1 功能 (19)4.2 原理说明 (19)4.2.1 电流速断保护 (19)4.2.2 定时限过流保护 (20)4.2.3 反时限过流保护 (20)4.2.4 两段定时限负序过流保护/反时限负序保护 (21)4.2.5 过热保护 (21)4.2.6 堵转保护 (22)4.2.7 单相接地保护 (22)4.2.8 低电压保护及TV断线闭锁 (22)4.2.9 过电压保护 (23)4.2.10 过负荷保护 (23)4.2.11 非电量保护 (23)4.2.12 4-20mA直流输出 (24)4.2.13 F-C闭锁功能 (24)4.3 整定 (24)1 装置概述PSM 691U电动机差动综合保护装置及PSM692U电动机综合保护测控装置是在消化吸收国内外先进经验的基础上分别专门为2000KW及以上异步电动机和2000KW及以下异步电动机（可与各类综合自动化配套）开发的产品。

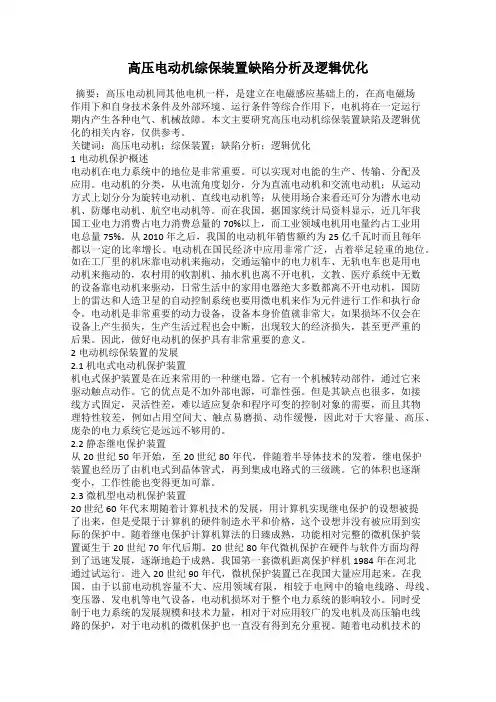

高压电动机综保装置缺陷分析及逻辑优化摘要：高压电动机同其他电机一样，是建立在电磁感应基础上的，在高电磁场作用下和自身技术条件及外部环境、运行条件等综合作用下，电机将在一定运行期内产生各种电气、机械故障。

本文主要研究高压电动机综保装置缺陷及逻辑优化的相关内容，仅供参考。

关键词：高压电动机；综保装置；缺陷分析；逻辑优化1电动机保护概述电动机在电力系统中的地位是非常重要。

可以实现对电能的生产、传输、分配及应用。

电动机的分类，从电流角度划分，分为直流电动机和交流电动机；从运动方式上划分分为旋转电动机、直线电动机等；从使用场合来看还可分为潜水电动机、防爆电动机、航空电动机等。

而在我国，据国家统计局资料显示，近几年我国工业电力消费占电力消费总量的70%以上，而工业领域电机用电量约占工业用电总量75%。

从2010年之后，我国的电动机年销售额约为25亿千瓦时而且每年都以一定的比率增长。

电动机在国民经济中应用非常广泛，占着举足轻重的地位。

如在工厂里的机床靠电动机来拖动，交通运输中的电力机车、无轨电车也是用电动机来拖动的，农村用的收割机、抽水机也离不开电机，文教、医疗系统中无数的设备靠电动机来驱动，日常生活中的家用电器绝大多数都离不开电动机，国防上的雷达和人造卫星的自动控制系统也要用微电机来作为元件进行工作和执行命令。

电动机是非常重要的动力设备，设备本身价值就非常大，如果损坏不仅会在设备上产生损失，生产生活过程也会中断，出现较大的经济损失，甚至更严重的后果。

因此，做好电动机的保护具有非常重要的意义。

2电动机综保装置的发展2.1机电式电动机保护装置机电式保护装置是在近来常用的一种继电器。

它有一个机械转动部件，通过它来驱动触点动作。

它的优点是不加外部电源，可靠性强。

但是其缺点也很多，如接线方式固定，灵活性差，难以适应复杂和程序可变的控制对象的需要，而且其物理特性较差，例如占用空间大、触点易磨损、动作缓慢，因此对于大容量、高压、庞杂的电力系统它是远远不够用的。

电动机综合保护器知识一、电动机综合保护器的主要功能1、保护功能除了具有通用的保护功能外，还有自启动、通讯启动和关闭，且用户可取可舍欠流、过压、欠压、三相电流不平衡、自启动等功能。

2、设置功能智能型电动机综合保护器有设置键、数据键和移位键,当设置超范围会提醒用户重新设置，避免误动作。

基本型通过拨码或电位电器设定。

3、报警功能当电动机过流灯闪烁报警,过流倍数越大,闪烁越快,或用保护器的接点外置报警器。

4、显示功能电动机综合保护器通电后按设置键显示整定电流值，按数据键显示三相电流值。

启动后显示故障代码且对应的故障指示灯亮，一目了然。

5、通讯功能通过串行数字接口实现信息传送，一台上位机(PC)可接256台保护器，并可对每台电动机进行参数设定，启停操作，便于自动化管理。

二、电动机综合保护器的保护功能1、启动保护在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。

2、过压保护当工作电压高于额定工作电压的15%时，动作时间≤6s。

3、断相保护当任何一相断开时，动作时间≤2s。

4、堵转保护当工作电流达到整定电流的3~8倍时，动作时间≤2s。

5、短路保护当工作电流达到整定电流的8倍以上时，动作时间≤2s。

6、不平衡保护当任何两相间的电流值相差≥60%时，动作时间≤<2s。

7、欠流保护当工作电流连续低于设定的欠流门限时，动作时间≤10s。

8、过流保护过流保护动作时间为反时限保护,动作时间可根据用户需要自行设定。

9、自启动功能有此功能的保护器,需用户设置自启动时间,此时电动机不能通讯启动。

三、电动机综合保护器的常见类型1、电子型检测三相电流值,整定电流值采用电位器或拨码开关,电路一般采用模拟式,功能包括过载、缺相、堵转等,故障类型采用指示灯显示,运行电量采用数码管显示。

2、智能型检测三相电流值,保护器使用单片机,实现电动机智能化综合保护,集保护、测量、通信、显示于一体。

整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据电动机具体情况在现场对各种参数进行修正设定；采用数码管作为显示窗口,或采用大屏幕液晶显示，能支持多种通信协议，价格相对较高，用于较重要场合；目前高压电动机保护均采用智能型保护装置。

国电南自DL/T 1075 PSM 641U电动机保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM 641U电动机保护测控装置技术说明书V 1.24国电南京自动化股份有限公司2013年03月版本声明本说明书适用于PSM 641U电动机保护测控装置V1.24及以上版本。

PSM 641U电动机保护测控装置产品说明书版本修改记录表10987654321 V1.24 初始版本PSM 641U V1.24 2012.11序号说明书版本号修改摘要软件版本号修改日期* 技术支持电话：（025）51183073传真：（025）83537200* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2012年12月第1版第1次印刷* 国电南自技术部监制目录1概述 (1)1.1 适用范围 (1)1.2 装置型号及其保护功能配置 (1)1.3 测量和控制 (1)2技术参数 (2)2.1 保护元件精确工作范围 (2)2.2 保护元件定值误差 (2)2.3 保护整组动作时间 (2)2.4 通信接口 (2)3保护功能及原理 (3)3.1 电动机起动 (3)3.2差动保护 (3)3.3 过热保护 (5)3.4 过电流保护 (6)3.5 过负荷 (6)3.6 非全相运行保护 (7)3.7 反时限元件 (7)3.8 堵转保护 (7)3.9 F-C闭锁功能 (7)3.10 零序过电流保护 (7)3.11 零序电压保护 (7)3.12 低电压保护 (8)3.13 过电压保护 (8)3.14 非电量保护 (8)3.15 低频率保护 (8)3.16 失步保护 (8)3.17 非同步冲击保护 (8)3.18 PT断线 (9)4端子说明 (10)4.1 基本型配置端子图 (10)4.2 D型配置端子图 (11)4.3 S型配置端子图 (12)5定值整定说明 (13)5.1 基本型配置保护定值清单及说明 (13)5.2 D型配置保护定值清单及说明 (16)5.3S型配置保护定值清单及说明 (19)6装置信息代码表 (24)6.1 事件信息表 (24)6.2 告警信息表 (24)6.3软压板信息表 (25)6.4 遥信量信息表 (27)6.5 遥测信息表 (28)6.6 遥控量信息表 (28)7装置二次接线示意图 (29)7.1 基本型配置示意图 (29)7.2 D型配置示意图 (30)7.3 S型配置示意图 (31)1 概述 1.1 适用范围PSM 641U 电动机保护测控装置是对电动机的相间故障、接地故障以及不正常运行提供全面保护，同时集成了各种测量和控制功能的多功能成套装置。

电动机综合保护器参数
电动机综合保护器是用于保护电动机的一种重要设备，它通常
包括多种参数和功能。

首先，保护器会监测电动机的电流、电压、
温度和转速等参数。

电流参数通常包括过载电流、短路电流和不平
衡电流等，保护器会监测这些电流参数并在超出设定范围时触发保
护动作。

电压参数包括欠压和过压，保护器会监测电动机供电电压
是否在正常范围内。

温度参数则用于监测电动机的工作温度，一旦
超出安全范围，保护器会切断电源以防止电动机过热损坏。

此外，
保护器还会监测电动机的转速，以确保在超速或欠速情况下进行保护。

除了监测这些参数外，电动机综合保护器还具有多种保护功能，例如过载保护、短路保护、欠压保护、过压保护、缺相保护、漏电
保护等。

这些保护功能可以有效地保护电动机在各种异常情况下不
受损坏，延长了电动机的使用寿命，提高了系统的安全性和稳定性。

在选择电动机综合保护器时，需要考虑电动机的额定电流、额
定功率、额定电压以及具体的安装环境等因素，以确保保护器的参
数和功能能够满足实际需求。

同时，安装和调试保护器时需要严格
按照产品说明书和相关标准进行，以确保其正常工作并发挥最大的
保护作用。

总的来说，电动机综合保护器的参数包括监测的电流、电压、温度和转速等多个方面，并具有多种保护功能，可以有效保护电动机在运行过程中的安全和稳定。

国电南自Q/标准备案号：708-2007PSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司2008年11月版本声明本说明书适用于电动机综合保护装置版本产品说明书版本修改记录表* 技术支持电话：（025）-8120传真：（025）-8118* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述................................................ 错误!未定义书签。

2 技术性能及指标.......................................... 错误!未定义书签。

额定电气参数......................................................... 错误!未定义书签。

主要技术指标......................................................... 错误!未定义书签。

环境条件 ............................................................. 错误!未定义书签。

功率消耗 ............................................................. 错误!未定义书签。

过载能力 ............................................................. 错误!未定义书签。

绝缘性能 ............................................................. 错误!未定义书签。

国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSM 691U/692U电动机综合保护装置说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSM691U/692U电动机综合保护装置说明书Ver1.1国电南京自动化股份有限公司2008年11月版本声明本说明书适用于电动机综合保护装置V1.1版本产品说明书版本修改记录表* 技术支持电话：（025）83421394-8120传真：（025）83421394-8118*本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2008年11月第2版第1次印刷目次1 装置概述 (1)2 技术性能及指标 (3)2.1 额定电气参数 (3)2.2 主要技术指标 (3)2.3 环境条件 (4)2.4 功率消耗 (4)2.5 过载能力 (4)2.6 绝缘性能 (4)2.7 耐湿热性能 (4)2.8 电磁兼容性 (5)2.9 机械性能 (5)3 PSM 691U电动机差动综合保护测控装置 (6)3.1 功能 (6)3.2 原理说明 (7)3.2.1 差动保护 (7)3.2.2 差动速断保护 (8)3.2.3 差流越限告警 (8)3.2.4 TA断线告警 (8)3.2.5 电流速断保护 (8)3.2.6 定时限过流保护 (9)3.2.7 反时限过流保护 (9)3.2.8 两段定时限负序过流保护/反时限负序保护 (9)3.2.9 过热保护 (10)3.2.10 堵转保护 (11)3.2.11 单相接地保护 (11)3.2.12 低电压保护及TV断线闭锁 (11)3.2.13 过电压保护 (12) (12)3.2.15 非电量保护 (12)3.2.16 4-20mA直流输出 (12)3.3 整定 (13)4 PSM 692U电动机综合保护测控装置 (19)4.1 功能 (19)4.2 原理说明 (19)4.2.1 电流速断保护 (19)4.2.2 定时限过流保护 (20)4.2.3 反时限过流保护 (20)4.2.4 两段定时限负序过流保护/反时限负序保护 (21)4.2.5 过热保护 (21)4.2.6 堵转保护 (22)4.2.7 单相接地保护 (22)4.2.8 低电压保护及TV断线闭锁 (22)4.2.9 过电压保护 (23)4.2.10 过负荷保护 (23)4.2.11 非电量保护 (23)4.2.12 4-20mA直流输出 (24)4.2.13 F-C闭锁功能 (24)4.3 整定 (24)1 装置概述PSM 691U电动机差动综合保护装置及PSM692U电动机综合保护测控装置是在消化吸收国内外先进经验的基础上分别专门为2000KW及以上异步电动机和2000KW及以下异步电动机（可与各类综合自动化配套）开发的产品。

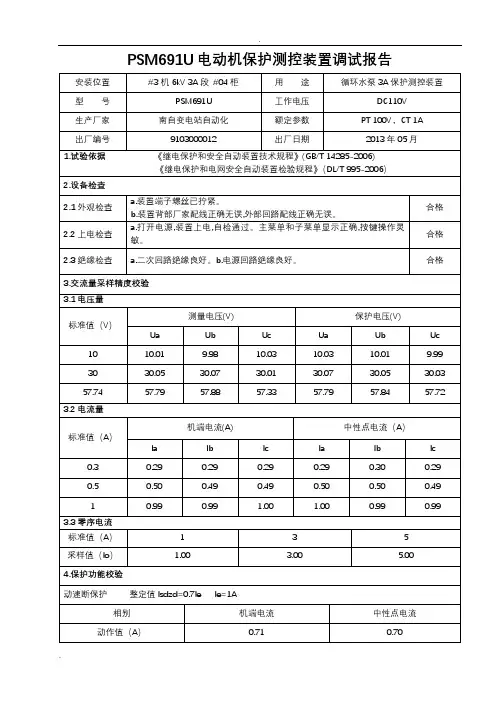

PS690U系列微机综合保护装置校验规程一、总则1.1本检验规程适用于PS690U系列微机型保护的全部检验以及部分检验的内容。

1.2本检验规程需经设备维修部电气试验专业点检员编制，设备维修部检修专工、生产设备技术部责工审核后由生产厂长或总工批准后方可使用。

1.3检验前，工作负责人必须组织工作人员学习本规程，要求熟悉和理解本规程。

1.4保护设备主要参数：CT二次额定电流Ie：5A；交流电压：100V，50Hz；直流电压：220V。

1.5本装置检验周期为：全部检验：每6年进行1次；部分检验：每3年进行1次。

二、概述PS690U系列综合保护测控装置是国电南京自动化股份有限公司生产的，是一种集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。

本规程规定了PSM692U型电动机微机综合保护，PST692U型低压变压器微机综合保护，PSM691U型电动机微机差动保护，PST691U型低压变压器差动微机保护。

三、引用文件、标准3.1继电保护和电网安全自动装置现场工作保安规定3.2设备制造厂的使用说明书和技术说明书3.3电力系统继电保护及安全自动装置反事故措施要点3.4继电保护和自动装置技术规程GB/T 14285—20063.5微机继电保护装置运行管理规程DL/T 587—19963.6继电保护及电网安全自动装置检验规程DLT995-20063.7电力系统继电保护及安全自动装置运行评价规程DL/T 623—19973.8火力发电厂、变电所二次接线设计技术规定NDGJ 8-89四、试验设备及接线的基本要求4.1试验仪器应检验合格，其精度不低于0.5级。

4.2试验回路接线原则，应使加入保护装置的电气量与实际情况相符。

应具备对保护装置的整组试验的条件。

4.3试验设备：继电保护测试仪。

五、试验条件和要求注意事项5.1交、直流试验电源质量和接线方式等要求参照《继电保护及电网安全自动装置检验规程》有关规定执行。

电动机综合保护实训装置电动机作为工业生产中常用的动力装置之一，在使用过程中容易遇到各种故障和问题。

为了保障电动机的正常运行，在电动机的设计和安装过程中需要添加一套可靠的综合保护装置。

本文将介绍一个针对电动机的综合保护实训装置。

电动机综合保护实训装置是一个模拟真实工作环境的装置，它能够模拟不同的工作情况和故障模式，让学生能够亲自操作和维修电动机。

该装置的设计目的是让学生通过实践来掌握电动机保护的原理和方法。

该实训装置主要包括以下几个部分：电机动力装置、电控系统和保护装置。

电机动力装置是模拟真实的工作环境，它包括电机、传动装置和负载。

通过控制电机的转速和负载的大小，可以模拟不同的工作负荷。

这样可以让学生了解电动机在不同工作负荷下的运行特点和参数。

电控系统是整个实训装置的控制中心，它负责对电机进行控制和监测。

在实际工作中，电机的保护需要监测并控制多个参数，如电压、电流、温度等。

电控系统可以通过传感器感知这些参数，并且根据设定的阈值来进行保护和报警。

通过这样的设计，可以让学生学习如何根据不同的保护参数进行保护和处理。

保护装置是电动机综合保护实训装置的核心部分。

它可以模拟电动机可能出现的各种故障情况，如过载、过流、电压不平衡、断相、短路、过热等。

当装置检测到故障时，会触发相应的保护措施，如自动切断电源、停止电机转动等。

这样可以让学生亲身体验电动机故障的排查和处理过程，提高他们的实际操作能力。

通过电动机综合保护实训装置的实践操作，学生可以深入了解电动机的工作原理和保护方法。

他们可以学习如何根据不同的故障情况来选择合适的保护措施，并且能够及时处理电动机的故障。

这样不仅可以提高电动机的使用效率，还可以避免因电机故障带来的损失和安全问题。

综上所述，电动机综合保护实训装置是一个非常有意义的装置。

它可以提供一个模拟真实环境的平台，让学生能够在实践中学习电动机保护的原理和方法。

通过这样的实训装置，可以培养学生的实际操作能力，提高他们在电动机维修和保护方面的技术水平。

电动机综合保护器原理和使用方法嘿，咱今儿就来唠唠电动机综合保护器这玩意儿。

你可别小瞧了它，它就像是电动机的超级保镖呢！电动机综合保护器啊，简单来说，它的原理就是时刻监控着电动机的一举一动。

就好像一个细心的老妈看着自己的宝贝孩子，一旦孩子有点啥不对劲儿，立马就能发现。

它通过检测电流啦、电压啦、温度啦等等这些关键指标，来判断电动机是不是在正常工作。

比如说电流吧，如果电流突然变得很大或者很小，那可能就意味着电动机出问题啦，要么是过载啦，要么是哪里短路啦。

这时候，保护器就会像个英勇的卫士一样，迅速采取行动，切断电源，免得电动机受到更大的伤害。

那它咋使用呢？这可得好好说道说道。

首先呢，你得根据电动机的规格和实际使用情况，选对合适的保护器。

这就跟给人买衣服似的，得合身才行呀！要是选大了或者选小了，那可就不好使咯。

安装的时候呢，也要仔细认真，可别马马虎虎的。

就像给手机贴膜，得贴得平平整整的，不能有气泡。

然后呢，要按照说明书的要求，把各种线接好，这可不能接错喽，不然保护器可能就“懵圈”啦。

等都弄好了，咱还得设置一些参数。

这就好比给手机调音量、亮度啥的，得调到最适合的状态。

比如过载保护的阈值啊，欠压保护的数值啊，这些都得根据实际情况来设置。

设置好了，保护器才能更好地发挥作用呀。

你想想，要是没有这个保护器，电动机出了问题都没人知道，那得多危险啊！说不定哪天就突然“罢工”了，那可就耽误事儿啦。

有了它，咱心里就踏实多了，就像有了个可靠的伙伴在身边。

咱再打个比方，电动机就像是一辆汽车，那保护器就是车上的安全带和安全气囊。

平时可能感觉不到它的存在，但是一旦遇到危险，它就能救命啊！所以说，可别小看了这个小小的保护器，它的作用可大着呢！在实际使用过程中，咱还得定期检查检查保护器，看看它是不是还正常工作。

就像人得定期体检一样，得确保身体没啥毛病。

要是发现保护器有啥问题，赶紧修或者换一个，可不能将就。

总之呢，电动机综合保护器是个非常重要的东西，咱得好好了解它，会用它。

电机综合保护器简介电机在各行各业的应用中起到了至关重要的作用。

为了确保电机的正常运行和延长其使用寿命，需要使用电机综合保护器来监测电机的工作状态并采取相应的保护措施。

本文将介绍电机综合保护器的功能、工作原理以及应用场景。

功能电机综合保护器是一种用于监测和保护电机的装置，具有以下主要功能：1.过载保护：当电机的负载超过额定值时，电机综合保护器将自动切断电源，防止电机过热损坏。

2.短路保护：当电机出现短路故障时，电机综合保护器将快速切断电源，并发出警报信号，以避免火灾等事故的发生。

3.过压保护：当电机电压超过额定范围时，电机综合保护器将切断电源，以防止电机由于电压过高而损坏。

4.欠压保护：当电机电压低于额定范围时，电机综合保护器将切断电源，以防止电机由于电压过低而无法正常运行。

5.缺相保护：当电机缺少一个或多个相时，电机综合保护器将切断电源，以避免电机因相序错乱而损坏。

6.远程监控：电机综合保护器可以通过网络连接到监控系统，实现对电机的远程监控和故障诊断。

工作原理电机综合保护器通过感应电机的电流、电压和温度等参数来判断电机的工作状态，并根据设定的保护参数进行相应的动作。

其工作原理如下：1.电流监测：电机综合保护器通过感应电机的电流，实时监测电机的负载情况。

当电机的负载超过额定值时，电机综合保护器将切断电源，以防止电机过载损坏。

2.电压监测：电机综合保护器通过感应电机的电压，监测电机的电压是否在额定范围内。

当电机的电压超过或低于额定范围时，电机综合保护器将及时切断电源，以避免电机因电压过高或过低而损坏。

3.温度监测：电机综合保护器通过感应电机的温度，实时监测电机的工作温度。

当电机的温度超过设定的阈值时，电机综合保护器将切断电源，以防止电机过热损坏。

4.相序监测：电机综合保护器通过感应电机的相序，判断电机是否存在相序错乱的情况。

当电机缺少一个或多个相时，电机综合保护器将切断电源，以避免电机由于相序错乱而损坏。
