第8章 装配图

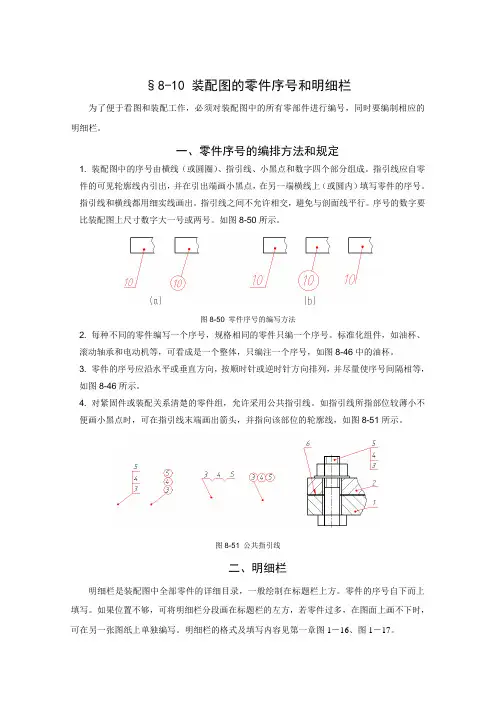

§8-10 装配图的零件序号和明细栏

为了便于看图和装配工作，必须对装配图中的所有零部件进行编号，同时要编制相应的明细栏。

一、零件序号的编排方法和规定

1. 装配图中的序号由横线（或圆圈）、指引线、小黑点和数字四个部分组成。指引线应自零件的可见轮廓线内引出，并在引出端画小黑点，在另一端横线上（或圆内）填写零件的序号。指引线和横线都用细实线画出。指引线之间不允许相交，避免与剖面线平行。序号的数字要比装配图上尺寸数字大一号或两号。如图8-50所示。

图8-50 零件序号的编写方法

2. 每种不同的零件编写一个序号，规格相同的零件只编一个序号。标准化组件，如油杯、滚动轴承和电动机等，可看成是一个整体，只编注一个序号，如图8-46中的油杯。

3. 零件的序号应沿水平或垂直方向，按顺时针或逆时针方向排列，并尽量使序号间隔相等，如图8-46所示。

4. 对紧固件或装配关系清楚的零件组，允许采用公共指引线。如指引线所指部位较薄小不便画小黑点时，可在指引线末端画出箭头，并指向该部位的轮廓线，如图8-51所示。

图8-51 公共指引线

二、明细栏

明细栏是装配图中全部零件的详细目录，一般绘制在标题栏上方。零件的序号自下而上填写。如果位置不够，可将明细栏分段画在标题栏的左方，若零件过多，在图面上画不下时，可在另一张图纸上单独编写。明细栏的格式及填写内容见第一章图1－16、图1－17。

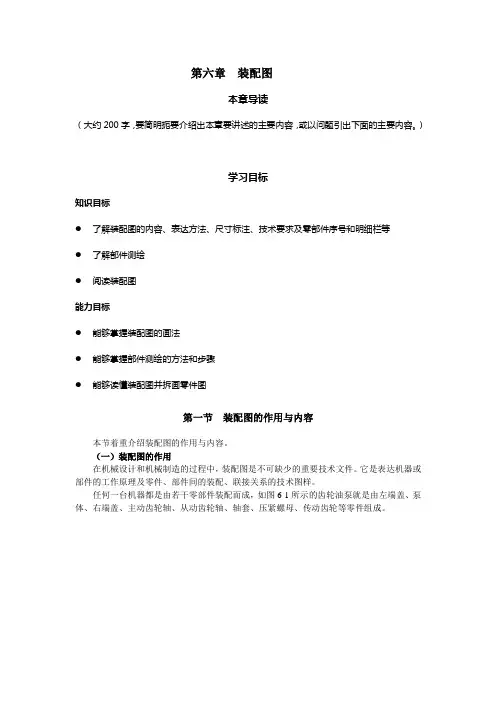

第六章 装配图

本章导读

（大约200字，要简明扼要介绍出本章要讲述的主要内容，或以问题引出下面的主要内容。）

学习目标

知识目标

 了解装配图的内容、表达方法、尺寸标注、技术要求及零部件序号和明细栏等

 了解部件测绘

 阅读装配图

能力目标

 能够掌握装配图的画法

 能够掌握部件测绘的方法和步骤

 能够读懂装配图并拆画零件图

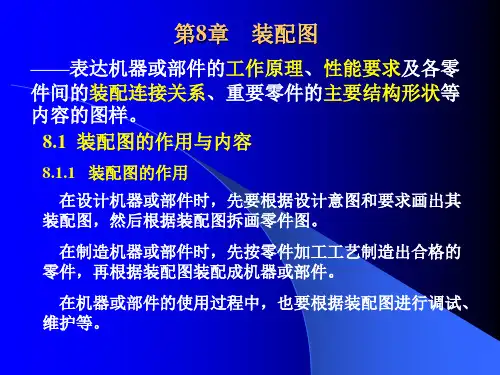

第一节 装配图的作用与内容

本节着重介绍装配图的作用与内容。

（一）装配图的作用

在机械设计和机械制造的过程中，装配图是不可缺少的重要技术文件。它是表达机器或部件的工作原理及零件、部件间的装配、联接关系的技术图样。

任何一台机器都是由若干零部件装配而成，如图6-1所示的齿轮油泵就是由左端盖、泵体、右端盖、主动齿轮轴、从动齿轮轴、轴套、压紧螺母、传动齿轮等零件组成。

图6-1 齿轮油泵结构示意图

在产品或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设计，画出零件图；在产品或部件的制造过程中，先根据零件图进行零件加工和检验，再依据装配图所制定的装配工艺规程将零件装配成机器或部件；在产品或部件的使用、维护及维修过程中，也经常要通过装配图来了解产品或部件的工作原理及构造。

（二）装配图的内容

图6-2是齿轮油泵的装配图。由此图我们可以看到一张完整的装配图应具备如下内容：

图6-2 齿轮油泵装配图

（1）一组视图

根据产品或部件的具体结构，选用适当的表达方法，用一组视图正确、完整、清晰地表达产品或部件的工作原理、各组成零件间的相互位置和装配关系及主要零件的结构形状。

图6—2齿轮油泵的装配图，采用以下一组视图：主视图采用全剖视，主要表示齿轮油泵的工作原理和零件间的装配关系；左视图采用半剖视图，主要表达齿轮油泵的内部结构形状，而右视图则采用了拆卸画法；俯视图采用C—C剖视，主要表达齿轮油泵安装基面的形状和安装孔的情况。

（2）必要的尺寸

－114－ 第8章 装配图 一、由零件图拼画装配图

8-1 根据千斤顶的装配示意图及零件工作图，拼画其装配图。

一、千斤顶的工作原理

千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。

二、明细栏

三、作业要求

1.图幅 A2

－115－ 班级： 姓名： 学号 2.比例 1：1

3.恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。

4.正确地标注装配图上的尺寸和技术要求。

5.应先画装配草图，然后再画装配工作图。

四、作业指示

1.仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。

2.选定部件表达方案后，可先画主体零件，然后按一定顺序拼画出装配图。注意正确运用装配图的规定画法、特殊表达方法和简

－116－ 化画法。

3.注意装配结构的合理性以及相关零件间尺寸的协调关系。

4.标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。

5.明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。

－117－ 班级： 姓名： 学号： 五、装配示意图

－118－ 班级： 姓名： 学号：

1 基体数量名 称序号1前盖板螺钉后盖板螺钉垫铁螺杆卡爪备 注材 料GB/T71-1985GB/T70.1-200011:1台职院机电系夹紧卡爪 2 3 1. 阅读千斤顶装配图，回答下列问题) 该装配体的名称叫 ，共由 种零件组成。其表达方法是：主视图采用了 剖和

剖，俯视 图采用了 的方法，另外还有一个 图和一个 图。

2）主视图上方的双点划线是 画法，表示 的极限位置；件4横杠采用了 画法。3）图中尺寸225和275属于 尺寸，表示千斤顶的高度行程是 ，是 尺寸，其中是 尺寸，H9表示 ，h8表示 ，该处属于基 制的 配合。4）件2螺套与件3螺杆为

联接，螺纹牙型为 ，其作用是将螺杆的 运动转变为 运动。5）千斤顶的顶举重力是 ，与件7螺钉旋合的螺孔在 时加工。。6）简述螺旋千斤顶的工作原理： 。螺旋千斤顶7全局部沿结合面处剖切件3的移出断面图件5的局部视图假想折断规格50配合基本基准孔的公差带代号非基准轴的公差带代号孔间隙螺纹矩形旋转直线10000装配螺旋千斤顶是利用螺纹传动来顶举重物的。工作时，将横杠穿在螺杆上部的孔中，旋转横杠4，带动螺杆3旋转，由于螺套2固定不动，迫使螺杆的旋转运动转变为上下的直线运动，带动顶垫5上下运动，从而顶起物体。顶垫
