PLC的软元件，看完秒懂！

FX3U分配软元件是Mitsubishi FX3U系列可编程逻辑控制器（PLC）中的一种功能模块，它可以为用户提供更灵活的控制方案。在使用FX3U分配软元件时，用户需要了解软元件的参数范围，以便正确地配置和调整软元件。本文将详细介绍FX3U分配软元件的参数范围，帮助用户更好地使用和理解该功能模块。

一、软元件的类型

FX3U分配软元件可以分为多种类型，包括数字量输入软元件、数字量输出软元件、模拟量输入软元件和模拟量输出软元件。每种类型的软元件都有特定的参数范围，用户在配置软元件时需要根据实际需求选择合适的类型。

1. 数字量输入软元件

数字量输入软元件用于接收外部数字信号，常用于检测开关状态、按钮触发等场景。其参数范围包括输入通道数、输入信号类型、输入范围等。用户需要根据实际的输入信号类型和数量来选择合适的数字量输入软元件。

2. 数字量输出软元件

数字量输出软元件用于控制外部数字设备，通常用于控制继电器、电磁阀等设备。其参数范围包括输出通道数、输出信号类型、输出范围等。用户需要根据实际的控制需求来选择合适的数字量输出软元件。

3. 模拟量输入软元件

模拟量输入软元件用于接收模拟信号，通常用于读取传感器信号、测量温度、压力等参数。其参数范围包括输入通道数、输入信号类型、输入范围、采样精度等。用户需要根据实际的模拟信号类型和测量精度来选择合适的模拟量输入软元件。

4. 模拟量输出软元件

模拟量输出软元件用于控制外部模拟设备，通常用于控制变频器、调节阀等设备。其参数范围包括输出通道数、输出信号类型、输出范围、输出精度等。用户需要根据实际的控制需求和输出精度来选择合适的模拟量输出软元件。

二、参数范围的配置

在配置FX3U分配软元件时，用户需要根据实际应用场景和设备要求来设置软元件的参数范围。以下是配置软元件参数范围的具体步骤：

1. 选择软元件类型

用户需要根据实际的输入输出信号类型和控制要求来选择合适的软元件类型。如果需要读取温度传感器的模拟信号，就需要选择模拟量输入软元件；如果需要控制继电器开关状态，就需要选择数字量输出软元件。

实木家具哪种木材好？从顶级柚木到便宜的松木，看完秒懂如何选

总有人在问买家具某某木材好吗？其实家里家具那么多品种，并不是某一种木材就能够通吃的。即使是顶贵的红木也有不合适的地方，即使再差的木材也有合适它的家具，主要看是什么使用环境。可以做家具的木材上百种，但是在价格上也是天差地别，怎么才能知道这种木材好不好呢，通过实木的档次和使用环境等因素来辨别！

先来了解这些实木的高低档次

低档的木材主要包括松木、桦木、桐木，它们都有一个共同的特点，属于速生木材且质地软。

松木是性价比最高的一种木材，一般儿童家具和床板大多会选择松木；桦木属于速生木材，纹理比较直，一般用于结构、内部框架的制作；桐木同样是速生木材，一般用在高档家具的抽屉、床板、后背等等。

橡胶木也是低档木材之一，被公认是世界上用途最广泛的轻质硬木之一，它容易弯曲变形，有异味，还容易变色！

中档木材主要包括榉木、榆木、水曲柳

榉木比较常用，价格比进口木材、红木便宜多了，美观兼具实用性；榆木是北方木种，质地坚韧，适合做传统中式家具，但是虫眼太多；水曲柳价格上会贵一点，质地坚韧有弹性，纹理清晰美观，可以用来仿制一些高档木材，也算的上是一种物美价廉的材质。

中高档木材主要有红橡木、白橡木、樱桃木

橡木主要产自欧洲和北美，韧性好质地坚硬，山形纹非常漂亮，白橡比红橡贵呢！樱桃木比较适合做高档橱柜衣柜面板，抛光上漆后非常显高档。

高档木材有黑胡桃木、柚木 黑胡桃木是目前市面上最火爆的实木之一了，光泽柔和耐腐蚀，上漆之后雅致优美，是做极简家具的上品。

柚木的主要生产地是印尼，缅甸等东南亚国家，被称为“万木之王”，有防腐、防蛀、防潮的功能，像顶级游艇甲板和劳斯莱斯车内的木饰就是柚木，价格很贵，接近红木。消费这些木材的人一般都不差钱，想挑大众款木材的朋友就当路过吧。

进商场选家具从两个方面入手（使用环境+家人喜好）

举个例子，椅子、沙发、床它们最主要的作用就是承载人的重量，那我们在选购的时候就要选择力学强度高的硬木。你可以选择像花梨木、白橡木、山毛榉、水曲柳等等木材，而桐木、杉木这样硬度不高的木材肯定不行。

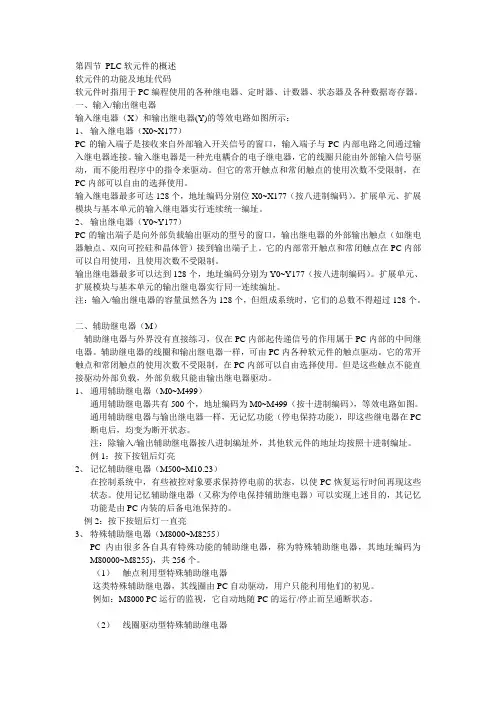

第四节 PLC软元件的概述

软元件的功能及地址代码

软元件时指用于PC编程使用的各种继电器、定时器、计数器、状态器及各种数据寄存器。

一、输入/输出继电器

输入继电器（X）和输出继电器(Y)的等效电路如图所示：

1、 输入继电器（X0~X177）

PC的输入端子是接收来自外部输入开关信号的窗口，输入端子与PC内部电路之间通过输入继电器连接。输入继电器是一种光电耦合的电子继电器，它的线圈只能由外部输入信号驱动，而不能用程序中的指令来驱动。但它的常开触点和常闭触点的使用次数不受限制，在PC内部可以自由的选择使用。

输入继电器最多可达128个，地址编码分别位X0~X177（按八进制编码）。扩展单元、扩展模块与基本单元的输入继电器实行连续统一编址。

2、 输出继电器（Y0~Y177）

PC的输出端子是向外部负载输出驱动的型号的窗口，输出继电器的外部输出触点（如继电器触点、双向可控硅和晶体管）接到输出端子上。它的内部常开触点和常闭触点在PC内部可以自用使用，且使用次数不受限制。

输出继电器最多可以达到128个，地址编码分别为Y0~Y177（按八进制编码）。扩展单元、扩展模块与基本单元的输出继电器实行同一连续编址。

注：输入/输出继电器的容量虽然各为128个，但组成系统时，它们的总数不得超过128个。

二、辅助继电器（M）

辅助继电器与外界没有直接练习，仅在PC内部起传递信号的作用属于PC内部的中间继电器。辅助继电器的线圈和输出继电器一样，可由PC内各种软元件的触点驱动。它的常开触点和常闭触点的使用次数不受限制，在PC内部可以自由选择使用。但是这些触点不能直接驱动外部负载，外部负载只能由输出继电器驱动。

1、 通用辅助继电器（M0~M499）

通用辅助继电器共有500个，地址编码为M0~M499（按十进制编码），等效电路如图。

通用辅助继电器与输出继电器一样，无记忆功能（停电保持功能），即这些继电器在PC断电后，均变为断开状态。

什么是PLC软元件？

软元件是plc内部具有⼀定功能的设备。这些器件由电⼦电路、寄存器和存储单元组成，主要包括以下器件。

1)输⼊继电器(⼀)

输⼊继电器通常有与之对应的PLC输⼊端⼦，⽤于接收外部开关信号。当外部开关信号闭合时，输⼊继电器的线圈通电，其常开触点闭合，其常闭触点在程序中断开。

2)输出继电器(Q)

输出继电器通常有⼀个与之对应的PLC输出端⼦。当输出继电器线圈通过程序通电时，PLC上的输出开关闭合，可作为开关信号控制外部负载。同时，其常开触点闭合，其常闭触点在程序期间断开。

3)通⽤辅助继电器(M)

辅助继电器的功能与继电器控制系统中中间继电器的功能相同。它在PLC中没有对应的输⼊/输出端⼦，所以它的触点不能驱动外部负载。

4)专⽤继电器

⼀些辅助继电器具有特殊功能或⽤于存储系统的状态变量、控制参数和信息。我们称它们为特殊继电器。

5)可变内存(五)

变量内存⽤于存储变量。它可以存储程序执⾏过程中控制逻辑运算的中间结果，也可以使⽤可变内存存储与进程或任务相关的其他数据。

6)局部变量存储器

局部变量内存⽤于存储局部变量。局部变量与存储在变量内存中的全局变量⾮常相似，主要区别在于全局变量是全局有效的，⽽局部变量是局部有效的。

7)顺序控制继电器

⼀些可编程逻辑控制器也称顺序控制继电器为状态设备。顺序控制继电器⽤于顺序控制或步进控制。

8)计时器

它是定时器PLC中⼀个重要的编程元件，也是累计时间增量的内部装置。

9)计数器(C)

计数器⽤于累计输⼊脉冲数，通常⽤于计数产品或编程特定功能。

10)模拟输⼊映射寄存器(AI)和模拟输出映射寄存器(AQ)

模拟输⼊电路⽤于实现模拟量和数字量之间的转换(A/D)，模拟输出电路⽤于实现数字量和模拟量之间的转换(D/A)。

1)⾼速计数器

⼀般计数器的计数频率受扫描周期影响，不能太⾼，⽽⾼速计数器可以⽐CPU的扫描速度更快地累计事件。

12)蓄电池(交流)
