plc常用元器件及功能
PLC（Programmable Logic Controller，可编程逻辑控制器）系统中的常用元器件主要包括以下几个部分：
1. 中央处理单元（CPU）
CPU是PLC的核心部件，负责执行用户程序、处理输入信号、进行逻辑和算术运算，并根据运算结果产生输出控制信号。它内部通常包括微处理器、存储器（RAM、ROM等）、以及其他控制电路。
2. 电源模块
提供电源转换功能，将交流电转换为PLC内部所需的直流稳压电源，确保系统稳定运行。
3. 输入/输出模块（I/O模块）
输入模块：接收来自现场设备（如传感器、按钮、限位开关等）的电信号，并将其转换成CPU可以识别和处理的形式。
输出模块：根据CPU的指令驱动外部执行机构，例如接触器、电磁阀、电机启动器等，实现对生产设备的控制。
4. 继电器、定时器、计数器
在PLC软件中，这些元件作为逻辑编程的基本元素，虽然它们不是物理存在的元器件，但在编程时被当作逻辑对象使用：
输入继电器（I）：模拟实际的输入信号状态。
输出继电器（Q）：用于控制输出设备的动作。
辅助继电器（M）：用于内部逻辑运算和状态记忆。
定时器（T）：在设定的时间间隔内积累时间，达到设定值后改变状态。 计数器（C）：累计输入脉冲数量，达到预设值时触发特定动作。
5. 人机界面（HMI）或触摸屏
提供操作员与PLC系统的交互平台，显示实时数据、报警信息、设备状态等，并允许操作员通过图形化界面发送指令或设置参数。
6. 通信模块
支持不同类型的网络协议，实现与其他PLC、上位机、智能设备之间的数据交换和远程监控。
7. 其他扩展模块
模拟量输入/输出模块（AI/AO）：处理连续变化的模拟信号，如温度、压力、流量等。
高速计数模块：用于高速脉冲信号的采集和处理。
运动控制模块：适用于精确控制伺服电机和步进电机等运动装置。

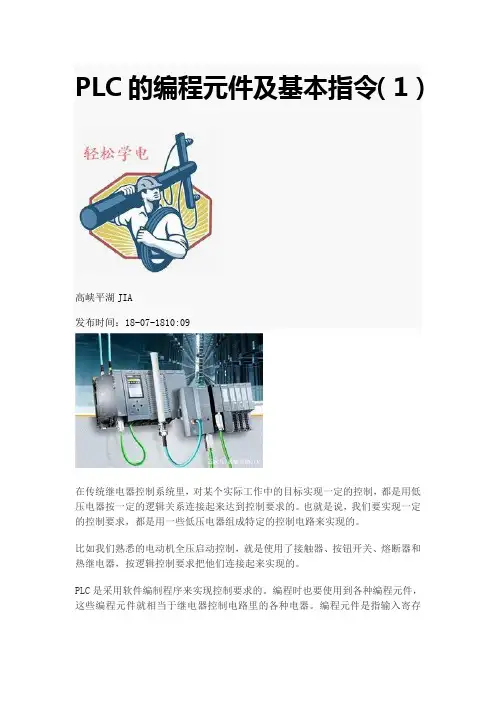

PLC的编程元件及基本指令（1）
高峡平湖JIA
发布时间：18-07-1810:09
在传统继电器控制系统里，对某个实际工作中的目标实现一定的控制，都是用低压电器按一定的逻辑关系连接起来达到控制要求的。也就是说，我们要实现一定的控制要求，都是用一些低压电器组成特定的控制电路来实现的。
比如我们熟悉的电动机全压启动控制，就是使用了接触器、按钮开关、熔断器和热继电器，按逻辑控制要求把他们连接起来实现的。
PLC是采用软件编制程序来实现控制要求的。编程时也要使用到各种编程元件，这些编程元件就相当于继电器控制电路里的各种电器。编程元件是指输入寄存器、输出寄存器、位存储器、定时器、计数器、通用寄存器、数据寄存器及特殊功能存储器等。
PLC内部这些存储器的作用和继电接触控制系统中使用的继电器十分相似，也有“线圈”与“触点”，而“触点”使用不受限制。但它们不是“硬”继电器，而是PLC存储器的存储单元。当写入该单元的逻辑状态为“1”时，则表示相应继电器线圈得电，其动合触点闭合，动断触点断开。所以，内部的这些继电器称之为“软继电器”。我们把PLC这些存储单元“软继电器”就叫编程元件。
具体有：1.输入继电器 输入继电器用符号I表示，用于存放CPU在输入扫描阶段采样输入端子的结果。2.输出继电器 输出继电器用符号Q表示。3.中间继电器 中间继电器用符号M表示，它位于PLC存储器的位存储区，与继电器控制系统的中间继电器作用相同，用于存放控制逻辑的中间状态和其他控制信息。4.变量存储器变量存储器用符号V表示，主要用于存放用户程序执行过程中控制逻辑操作的中间结果，也可以用来保存与工序或任务有关的其他数据。5.特殊标志继电器 特殊标志继电器用符号SM表示6.定时器 定时器用T表示。定时器是PLC中重要的编程元件，是累计时间增量的内部器件。7.计数器 计数器用C 表示，主要用来累计输入脉冲的次数。PLC编程元件主要是靠指令来调出使用的。
PLC培训资料
一、PLC 简介
PLC 是 Programmable Logic Controller 的缩写，即可编程逻辑控制器。它是一种专门为工业环境应用而设计的数字运算操作的电子系统。PLC 采用了可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC 具有可靠性高、抗干扰能力强、编程简单、易于维护等优点，广泛应用于工业自动化控制领域，如制造业、冶金、化工、电力、交通等。
二、PLC 的组成
1、 中央处理器（CPU）
CPU 是 PLC 的核心部件，它负责执行用户程序、处理输入输出信号、进行逻辑运算和算术运算等。
2、 存储器
存储器包括系统程序存储器、用户程序存储器和数据存储器。系统程序存储器用于存储 PLC 的操作系统和监控程序；用户程序存储器用于存储用户编写的控制程序；数据存储器用于存储 PLC 运行过程中的中间数据和结果。 3、 输入输出接口（I/O 接口）
I/O 接口是 PLC 与外部设备连接的接口，包括数字量输入接口、数字量输出接口、模拟量输入接口和模拟量输出接口。通过 I/O 接口，PLC 可以接收外部设备的输入信号，并向外部设备输出控制信号。
4、 电源
电源为 PLC 提供工作所需的直流电源，通常有 24V 直流电源和
220V 交流电源两种。
5、 编程设备
编程设备用于编写、调试和下载 PLC 的用户程序，常见的编程设备有编程器、个人计算机等。
三、PLC 的工作原理
PLC 的工作过程大致分为三个阶段：输入采样阶段、程序执行阶段和输出刷新阶段。
1、 输入采样阶段
在输入采样阶段，PLC 以扫描方式依次读入所有输入端子的状态，并将其存入输入映像寄存器中。在本阶段，即使输入状态发生变化，输入映像寄存器中的内容也不会改变，直到下一个扫描周期的输入采样阶段。
三FX2N系列PLC的编程元件软元件
三 FX系列PLC的编程元件(软元件) 2N
, 软元件, 是PLC内的一种类似于传统继电器的编程元件(有的书上称为
软继电器)，除输入输出有点特殊外，都是用PLC内部的存储单元的状态
来表示的。
, 不同厂家、不同系列的PLC，其编程元件的功能和编号(地址)也不相
同，因此在编写PLC程序时，必须熟悉所选用PLC的每条指令所涉及的
编程元件的功能和编号。
, FX系列中几种常用型号PLC的编程元件及编号如下表所示。
, FX系列PLC编程元件的编号由字母和数字组成，X、Y用八进制编号，其
它均用十进制编号。
通过对FX系列PLC的9类软元件的讲解来全面了解FX系列PLC的内部2N
软继电器。
FX系列PLC的内部软继电器及编号
PLC型号 FX2N FX0S FX1S FX0N FX1N 编程元件种类 (FX2NC) 输入继电器X
X0,X17 X0,X17 X0,X43 X0,X43 X0,X77 (按8进制编号) (不可扩展) (不可扩展)
(可扩展) (可扩展) (可扩展) 输出继电器Y Y0,Y15 Y0,Y15 Y0,Y27 Y0,Y27
Y0,Y77 (按8进制编号) (不可扩展) (不可扩展) (可扩展) (可扩展) (可扩展)
辅助 普通用 M0,M495 M0,M383 M0,M383 M0,M383 M0,M499 继电器 保持用
M496,M511 M384,M511 M384,M511 M384,M1535 M500,M3071 M 特殊用
M8000,M8255(具体见使用手册) 初始状态用 S0,S9 S0,S9 S0,S9 S0,S9 S0,S9 状态 返回原点用 - - - -
S10,S19 寄存器 普通用 S10,S63 S10,S127 S10,S127 S10,S999 S20,S499 S 保持用 - S0,S127 S0,S127 S0,S999 S500,S899
