轴系结构设计与分析实验报告

一、 实验目的

1)

深入了解轴系部件的结构形式、轴上零件的结构形状、工业要求装配关系及其作用；

2) 熟悉掌握轴、轴上零件的固定（周向固定、轴向固定）及定位方法；

3) 了解轴承的类型、布置安装及密封方式调整方法。

二、实验结果

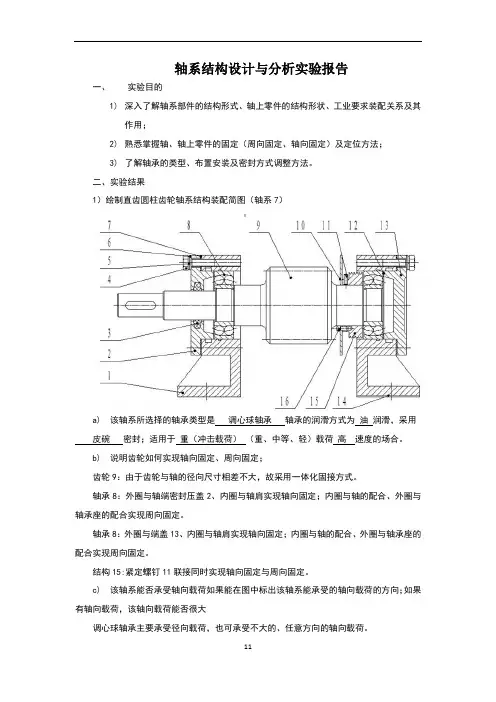

1）绘制直齿圆柱齿轮轴系结构装配简图（轴系7）

a) 该轴系所选择的轴承类型是 调心球轴承 轴承的润滑方式为 油 润滑，采用

皮碗 密封；适用于 重（冲击载荷） （重、中等、轻）载荷 高 速度的场合。

b) 说明齿轮如何实现轴向固定、周向固定；

齿轮9：由于齿轮与轴的径向尺寸相差不大，故采用一体化固接方式。

轴承8：外圈与轴端密封压盖2、内圈与轴肩实现轴向固定；内圈与轴的配合、外圈与轴承座的配合实现周向固定。

轴承8：外圈与端盖13、内圈与轴肩实现轴向固定；内圈与轴的配合、外圈与轴承座的配合实现周向固定。

结构15:紧定螺钉11联接同时实现轴向固定与周向固定。

c) 该轴系能否承受轴向载荷如果能在图中标出该轴系能承受的轴向载荷的方向；如果有轴向载荷，该轴向载荷能否很大

调心球轴承主要承受径向载荷，也可承受不大的、任意方向的轴向载荷。

22

轴向载荷会使滚子变成单列，影响轴承寿命，因此轴向载荷不能过大，或应尽量避免轴向载荷。

d) 该轴系结构如何对轴上零件进行轴向调整

旋转螺旋结构15使轴移动从而产生轴向运动，从而对轴上零件进行轴向调整。

1 实验一 轴系结构组合设计实验

一、实验目的

1. 熟悉并掌握轴、轴上零件的结构形状及功用、工艺要求和装配关系；

2. 熟悉并掌握轴及轴上零件的定位与固定方法，为轴系结构设计提供感性认识；

3. 了解轴承的类型、布置、安装及调整方法，以及润滑和密封方式；

4. 掌握轴承组合设计的基本方法，综合创新轴系结构设计方案。

二、实验设备

1. 组合式轴系结构设计与分析实验箱。箱内提供可组成圆柱齿轮轴系、小圆锥齿轮轴系和蜗杆轴系三类轴系结构模型的成套零件，并进行模块化轴段设计，可组装不同结构的轴系部件。

2. 实验箱按照组合设计法，采用较少的零部件，可以组合出尽可能多的轴系部件，以满足实验的要求。实验箱内有齿轮类、轴类、套筒类、端盖类、支座类、轴承类及联接件类等8类40种168个零件。

3. 测量及绘图工具:直尺、游标卡尺、铅笔、三角板、稿纸等（除游标卡尺外，其余需自带）。

三、实验原理

1. 轴系的基本组成

轴系是由轴、轴承、传动件、机座及其它辅助零件组成的，以轴为中心的相互关联的结构系统。传动件是指带轮、链轮、齿轮和其它做回转运动的零件。辅助零件是指键、轴承端盖、调整垫片和密封圈等一类零件。

2. 轴系零件的功用

轴用于支承传动件并传递运动和转矩，轴承用于支承轴，机座用于支承轴承，辅助零件起联接、定位、调整和密封等作用。

3. 轴系结构应满足的要求

（1）定位和固定要求：轴和轴上零件要有准确、可靠的工作位置；

（2）强度要求：轴系零件应具有较高的承载能力；

（3）热胀冷缩要求：轴的支承应能适应轴系的温度变化；

（4）工艺性要求：轴系零件要便于制造、装拆、调整和维护。

四、实验内容

1. 根据教学要求每组学生可自行选择实验内容（圆柱齿轮轴系、小圆锥齿轮轴系或蜗杆轴系等）；

2. 熟悉实验箱内的全套零部件，根据提供的轴系装配方案（可参考图1-图6），选择相应的零部件进行轴系结构模型的组装；

3. 分析轴系结构模型的装拆顺序，传动件的周向和轴向定位方法，轴的类型、支承形式、间隙调整、润滑和密封方式； 2 4. 通过分析并测绘轴系部件，根据装配关系和结构特点画出轴系结构装配图。

轴系结构设计实验报告

一、实验目的

1、熟悉并掌握轴系结构设计中有关轴的结构设计，滚动轴承组合设计的基本方法；

2、熟悉并掌握轴、轴上零件的结构形状及功用、工艺要求和装配关系；

3、熟悉并掌握轴及轴上零件的定位与固定方法；

4、了解轴承的类型、布置、安装及调整方法以及润滑和密封方式。

二、实验设备

1、组合式轴系结构设计分析试验箱。

试验箱提供能进行减速器圆柱齿轮轴系，小圆锥齿轮轴系及蜗杆轴系结构设计实验的全套零件。

2、测量及绘图工具

300mm钢板尺、游标卡尺、内外卡钳、铅笔、三角板等。

三、实验步骤

1、 明确实验内容，理解设计要求；

已知条件（包括传动零件类型、载荷条件、速度条件）：

直齿圆柱齿轮、圆锥滚子轴承、阶梯轴、载荷变动小、传动平稳

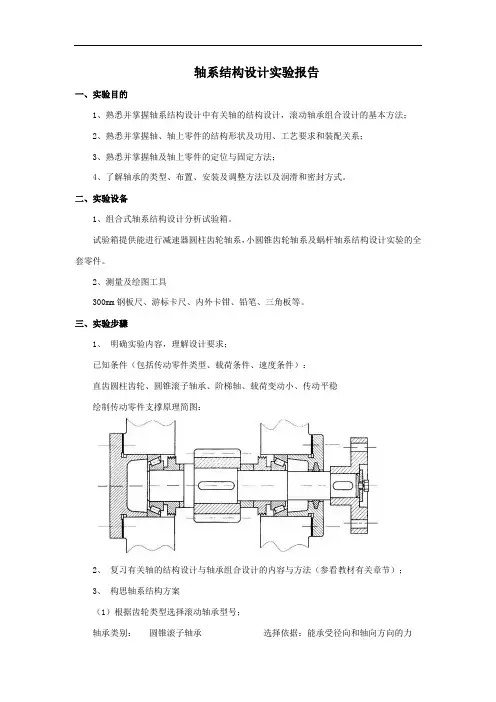

绘制传动零件支撑原理简图：

2、 复习有关轴的结构设计与轴承组合设计的内容与方法（参看教材有关章节）；

3、 构思轴系结构方案

（1）根据齿轮类型选择滚动轴承型号；

轴承类别： 圆锥滚子轴承 选择依据：能承受径向和轴向方向的力

（2）确定支承轴向固定方式（两端固定或一端固定、一端游动）；

轴承轴向固定方式：两端固定 选择依据：传动平稳

（3）根据齿轮圆周速度（高、中、低）确定轴承润滑方式（脂润滑、油润滑）；

润滑方式： 油润滑 选择依据： 齿轮圆周速度中低

（4）选择端盖形式（凸缘式、嵌入式）并考虑透盖处密封方式（毡圈、皮碗、油沟）；

密封方式： 毡圈、端盖凸缘式 选择依据：更好的密封轴肩

1 南昌大学机械设计实验报告

学生姓名： ****** 学号：********** 专业班级： *********

实验类型：□验证■综合□设计□创新 实验日期：12年11月14日

小组组员：***、****、*****、******* 实验成绩：

实验名称：组合轴系结构设计实验

实验目的：熟悉并掌握轴系结构设计中有关轴的结构设计、滚动轴承组合设计的基本方法。

实验内容:

(1) 指导教师根据实验箱中的说明书选择性安排每组的实验内容或学生自主拟定实现轴系结构功能及其设计方案.

(2) 进行轴的结构设计与滚动轴承组合设计,每组学生根据实验题号的要求,进行轴系结构设计,解决轴承类型选择、轴上类型定位、固定轴承安装与调节、润滑及密封等问题

(3) 绘制轴系结构装配图。

(4) 经指导教师检查后，再按拟定方案进行轴系结构的装配，并分析及特点。

实验设备：

（1）实验仪器设备：组合式轴系结构设计分析实验箱：提供能进行减速器圆柱齿轮轴系，小圆锥齿轮轴系及蜗杆轴系结构设计的全套零件。

（2）测量及绘图工具：钢皮尺、游标卡尺、内外卡钳、铅笔、三角 2 板等。

实验步骤：

（1） 明确实验内容，理解设计要求。

（2） 复习有关轴的结构设计与轴承组合设计的内容与方法。

（3） 构思轴系结构方案

①根据齿轮类型选择滚动轴承型号；

②确定支承轴向固定方式（两端固定：一端固定、一端游动）；

③根据齿轮圆周速度（高、中、低）确定轴承润滑方式（脂润滑、油润滑）；

④选择端盖形式（凸缘式、嵌入式）并考虑透盖处密封方式（毡圈、皮碗、油沟）；

⑤考虑轴上零件的定位与固定，轴承间隙调整等问题；

⑥绘制轴系结构方案示意图。

（4） 组装轴系部件。根据轴系结构方案，从试验箱中选取合适零件并组装成轴系部件、检查所组装的轴系结构是否正确。

（5） 绘制结构轴系草图。

（6） 测量轴系结构尺寸（支座不用测量），并做好记录。
