建筑工程施工图纸会审制度

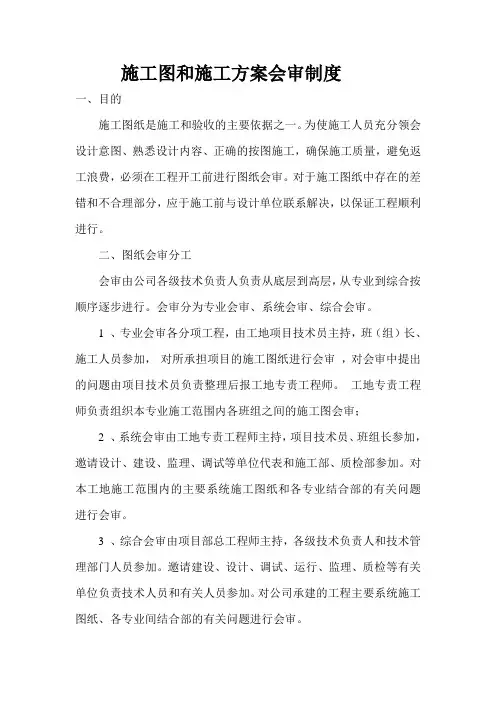

施工图和施工方案会审制度

一、目的

施工图纸是施工和验收的主要依据之一。为使施工人员充分领会设计意图、熟悉设计内容、正确的按图施工，确保施工质量，避免返工浪费，必须在工程开工前进行图纸会审。对于施工图纸中存在的差错和不合理部分，应于施工前与设计单位联系解决，以保证工程顺利进行。

二、图纸会审分工

会审由公司各级技术负责人负责从底层到高层，从专业到综合按顺序逐步进行。会审分为专业会审、系统会审、综合会审。

1 、专业会审各分项工程，由工地项目技术员主持，班（组）长、施工人员参加， 对所承担项目的施工图纸进行会审 ，对会审中提出的问题由项目技术员负责整理后报工地专责工程师。 工地专责工程师负责组织本专业施工范围内各班组之间的施工图会审；

2 、系统会审由工地专责工程师主持，项目技术员、班组长参加，邀请设计、建设、监理、调试等单位代表和施工部、质检部参加。对本工地施工范围内的主要系统施工图纸和各专业结合部的有关问题进行会审。

3 、综合会审由项目部总工程师主持，各级技术负责人和技术管理部门人员参加。邀请建设、设计、调试、运行、监理、质检等有关单位负责技术人员和有关人员参加。对公司承建的工程主要系统施工图纸、各专业间结合部的有关问题进行会审。

公司与其他施工企业的接口会审，由建设单位负责组织会审， 施工部负责与顾客或监理公司联系。

三、图纸会审内容

1 、施工图纸与设备、特殊材料的技术要求是否一致；

2 、设计与施工主要技术方案是否相适应；

3 、图纸表达深度能否满足施工需要；

4 、构件划分和加工要求是否符合施工能力；

5 、扩建工程新老厂及新老系统之间的衔接是否吻合，施工过渡是否可能，图纸与实际是否相符；

6 、各专业之间设计是否协调（如设备外形尺寸与基础尺寸、建筑物预留孔洞及埋件与安装图纸要求、设备与系统连接部位及管线之间相互关系等）；

7 、施工图之间和总分图之间、总分尺寸之间有无矛盾；

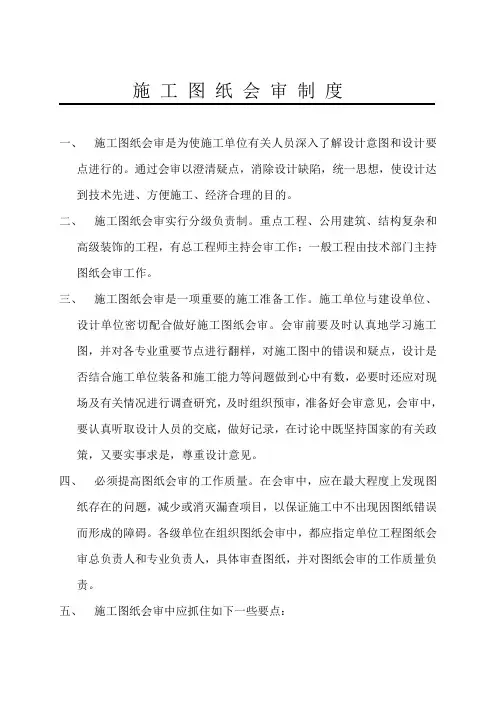

施 工 图 纸 会 审 制 度

一、 施工图纸会审是为使施工单位有关人员深入了解设计意图和设计要点进行的。通过会审以澄清疑点，消除设计缺陷，统一思想，使设计达到技术先进、方便施工、经济合理的目的。

二、 施工图纸会审实行分级负责制。重点工程、公用建筑、结构复杂和高级装饰的工程，有总工程师主持会审工作；一般工程由技术部门主持图纸会审工作。

三、 施工图纸会审是一项重要的施工准备工作。施工单位与建设单位、设计单位密切配合做好施工图纸会审。会审前要及时认真地学习施工图，并对各专业重要节点进行翻样，对施工图中的错误和疑点，设计是否结合施工单位装备和施工能力等问题做到心中有数，必要时还应对现场及有关情况进行调查研究，及时组织预审，准备好会审意见，会审中，要认真听取设计人员的交底，做好记录，在讨论中既坚持国家的有关政策，又要实事求是，尊重设计意见。

四、 必须提高图纸会审的工作质量。在会审中，应在最大程度上发现图纸存在的问题，减少或消灭漏查项目，以保证施工中不出现因图纸错误而形成的障碍。各级单位在组织图纸会审中，都应指定单位工程图纸会审总负责人和专业负责人，具体审查图纸，并对图纸会审的工作质量负责。

五、 施工图纸会审中应抓住如下一些要点： 1、施工图纸是否是国家批准的设计单位设计的；是否是正式签署的施工图；设计是否符合国家有关现行政策；是否结合本地区实际情况；

2、工程结构是否符合安全可靠、经济合理的原则，有哪些合理的改进意见；

3、设计是否考虑了施工单位的技术特长和机械装备能力。施工现场的条件是否满足施工需要；

4、图纸的各部尺寸、标高是否统一、准确无误、设计说明和图纸是否一致，设计深度是否满足施工要求；

5、建筑、结构、设备安装、管线工程等各专业图纸间是否有矛盾，钢筋细部节点及预埋管节点是否符合施工要求；

6、管道走向是否合理，与地上地下的建筑物、构筑物交叉是否有矛盾；

7、大型构件和设备的吊装能否满足安全施工的要求。

建设工程图纸会审制度

1.目的

使施工人员充分领会设计意图，熟悉设计内容，正确地按图施工，确保工程质量，避免返工浪费，保证工程顺利进行。

2.适用范围

适用于工程施工的图纸会审。

3.职责

（1）图纸会审前，施工技术人员、预算员应审图、熟悉图纸，进行必要的核对和计算工作。工程部负责将存在问题汇总并报送监理。

（2）图纸会审由建设单位（或监理单位）主持，项目总工程师或工程部负责组织施工技术员、质检员、预算员等人员参加，会议先由设计单位介绍设计意图和图纸、设计特点、对施工的要求，然后对施工单位提出的问题进行评审和解答。

（3）工程部负责将图纸会审会议纪要转发给施工员、质检员、计财部、作业班组，并做好发放记录。对原设计的变更按设计变更管理制度办理。

（4）委托外单位加工用图纸应由委托单位进行审核后交出。加工单位提出的设计问题由委托单位提交设计单位解决。

4.图纸会审的主要内容

（1）地质勘探资料是否齐全。

（2）设计图纸说明是否齐全；图纸表达深度能否满足施工需要。

（3）施工图纸与设备、特殊材料的技术要求是否一致。

（4）各施工图的几何尺寸、平面位置、标高等是否一致，建筑空间是否有矛盾；标高是否有遗漏。

（5）设计与施工主要技术方案是否相适应，设备组合吊装运输方式是否可行和安全可靠。

（6）施工图纸之间和总分图纸之间、总分尺寸之间有无矛盾。

（7）构件划分和加工要求是否符合施工能力。

（8）各专业之间是否协调，如设备外形尺寸与基础尺寸、建筑物预留孔洞及埋件与安装图纸要求、设备与系统连接部位、管线之间相互联系等；工艺管道、电气线路、运输道路与建筑物之间有无矛盾，管线之间的关系是否合理。

（9）设计采用新结构、新材料、新设备、新工艺、新技术在施工技术、机具和物资供应上有无困难。

（10）扩建工程新、老厂及新、老系统之间的衔接是否吻合，施工过渡是否可能，除按图面检查外，还应按现场实际情况核实。

（11）能否满足生产、运行、安全、经济的要求和检修作业的合理需要。

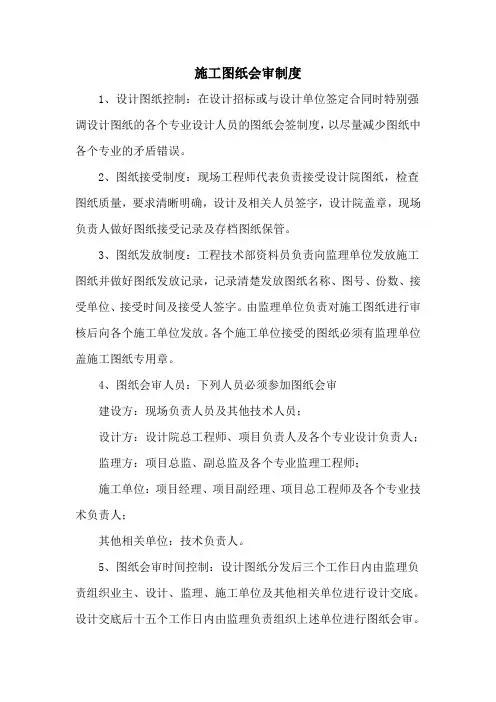

施工图纸会审制度

1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。

2、图纸接受制度：现场工程师代表负责接受设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接受记录及存档图纸保管。

3、图纸发放制度：工程技术部资料员负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。由监理单位负责对施工图纸进行审核后向各个施工单位发放。各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。

4、图纸会审人员：下列人员必须参加图纸会审

建设方：现场负责人员及其他技术人员；

设计方：设计院总工程师、项目负责人及各个专业设计负责人；

监理方：项目总监、副总监及各个专业监理工程师；

施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；

其他相关单位：技术负责人。

5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。设计交底后十五个工作日内由监理负责组织上述单位进行图纸会审。 6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。

7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。

8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。

9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。

10、图纸会审可采用全部图纸集中会审、分部图纸会审、分阶段图纸会审及分专业图纸会审，具体会审形式由监理确定。

11、各个参建单位对施工图、工程联系单、及图纸会审记录做好备挡工作。

12、作废的图纸设计以书面形式通知，各个施工单位自行处理，不得影响施工。
