ahu空气处理单元

数据中心ahu工作原理今天咱们来唠唠数据中心里的AHU，也就是空气处理机组（Air Handling Unit）。

这玩意儿可超级重要呢，就像是数据中心的“空气管家”。

你想啊，数据中心里那些个服务器啥的，就像一群超级娇贵的小宝贝。

它们可不能在恶劣的空气环境里工作，不然就会闹脾气，出故障。

这时候AHU就闪亮登场啦。

AHU主要的任务就是把外面送进来的空气处理得妥妥当当的。

它就像一个超级大厨，从进气口开始大展身手。

外面的空气被吸进来，这里面啥都有啊，灰尘啦，湿气啦，还有温度可能也不合适。

那AHU怎么处理呢？它里面有好多厉害的“小助手”。

比如说过滤器，这就像是一个超级细密的筛子。

那些灰尘啊，小颗粒啥的，想跟着空气混进数据中心，没门儿！过滤器会把它们统统拦住，就像把一群调皮捣蛋的小坏蛋挡在门外。

那些灰尘要是进去了，就会落在服务器上，就像给服务器穿上了一层脏兮兮的“灰衣服”，会影响服务器散热，那可就麻烦大了。

还有湿度调节呢。

你知道的，空气太湿或者太干对服务器都不好。

太湿了可能会让电路受潮，就像让服务器在水里泡着一样危险；太干呢，又容易产生静电，静电这东西可调皮了，说不定一下子就把服务器里的小零件给“电坏”了。

AHU里面有专门调节湿度的装置，它就像一个湿度小警察，时刻盯着空气里的湿度。

如果湿度高了，就把多余的水分去掉；如果低了，就给空气补充点水分，让空气的湿度保持在一个完美的水平。

然后就是空气的循环啦。

经过处理后的空气，那可都是“精英空气”了，它们会被AHU的风扇呼呼地吹向数据中心的各个角落。

这些风扇可都是大力士，确保每一个服务器都能享受到这优质的空气。

就像一群勤劳的小蜜蜂，把最好的东西送到每一个需要的地方。

而且啊，AHU还特别聪明呢。

它不是一直傻乎乎地按照固定模式工作。

它可以根据数据中心里的传感器传来的信息随时调整自己的工作状态。

比如说，如果某个区域的温度突然升高了一点，它就会加大制冷力度，快速把温度降下来。

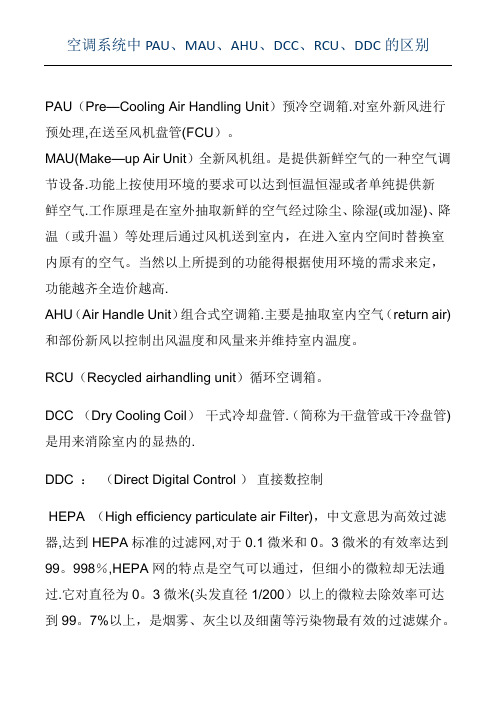

PAU（Pre—Cooling Air Handling Unit）预冷空调箱.对室外新风进行预处理,在送至风机盘管(FCU）。

MAU(Make—up Air Unit）全新风机组。

是提供新鲜空气的一种空气调节设备.功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新
鲜空气.工作原理是在室外抽取新鲜的空气经过除尘、除湿(或加湿)、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高.
AHU（Air Handle Unit）组合式空调箱.主要是抽取室内空气（return air)和部份新风以控制出风温度和风量来并维持室内温度。

RCU（Recycled airhandling unit）循环空调箱。

DCC （Dry Cooling Coil）干式冷却盘管.（简称为干盘管或干冷盘管)是用来消除室内的显热的.
DDC ：（Direct Digital Control ）直接数控制
HEPA （High efficiency particulate air Filter)，中文意思为高效过滤器,达到HEPA标准的过滤网,对于0.1微米和0。

3微米的有效率达到99。

998％,HEPA网的特点是空气可以通过，但细小的微粒却无法通过.它对直径为0。

3微米(头发直径1/200）以上的微粒去除效率可达到99。

7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。

（抽烟产生的烟雾颗粒直径为0.5微米）它是国际上公认的高效过滤材料。

经广泛运用于手术室、动物实验室、晶体实验和航空等高洁净场所。

ahu工作原理Ahu工作原理。

空气处理单元（AHU）是一种用于处理和分配空气的设备，通常用于建筑物的暖通空调系统中。

它的工作原理涉及空气的循环、过滤、加热和冷却，以确保建筑物内部的空气质量和温度得到控制和维持。

下面将详细介绍AHU的工作原理。

首先，AHU通过吸入外部空气或者循环室内空气来开始工作。

这些空气首先通过过滤器，以去除其中的灰尘、污染物和其他杂质。

这样可以确保送入建筑物内部的空气是清洁的，有利于保持室内空气质量。

接下来，空气被送入加热器或者冷却器中，根据需要进行加热或者冷却。

加热器通常采用电加热器或者燃气加热器，而冷却器则通常采用制冷剂循环系统进行制冷。

这样可以确保送入建筑物内部的空气温度得到控制，使室内空气保持舒适的温度。

在经过加热或者冷却处理后，空气被送入建筑物内部的空气管道中，通过风管系统分配到各个房间。

在这个过程中，风机会提供足够的风压，以确保空气能够顺利地流动到各个房间，从而实现室内空气的均匀分布。

同时，AHU还会通过加湿器或者除湿器对空气进行湿度调节。

这样可以确保室内空气的湿度保持在适宜的范围内，避免出现过干或者过湿的情况，从而提高室内空气的舒适度。

除此之外，AHU通常还配备了新风和排风功能。

新风功能可以将外部新鲜空气引入建筑物内部，以提高室内空气质量；而排风功能可以将室内空气排出建筑物，以排除污染物和异味，保持室内空气清新。

综上所述，AHU的工作原理涉及空气的循环、过滤、加热和冷却、风压分配、湿度调节以及新风排风功能。

通过这些工作原理，AHU可以有效地控制和维持建筑物内部的空气质量和温度，为人们提供一个舒适、健康的室内环境。

ahu空气处理单元摘要：1.AHU 空气处理单元的概述2.AHU 空气处理单元的工作原理3.AHU 空气处理单元的组成部分4.AHU 空气处理单元的应用领域5.AHU 空气处理单元的优势和特点正文：一、AHU 空气处理单元的概述AHU 空气处理单元，全称为Air Handling Unit，即空气处理单元，是一种对室内空气进行处理的设备。

它可以对空气进行过滤、加热、冷却、加湿、除湿等处理，以满足不同场合和环境的空气需求。

AHU 空气处理单元被广泛应用于各种商业和工业建筑中，如办公室、工厂、实验室等。

二、AHU 空气处理单元的工作原理AHU 空气处理单元的工作原理主要包括以下几个步骤：1.空气吸入：通过风机将室内或室外的空气吸入到AHU 空气处理单元中。

2.空气过滤：空气在通过AHU 空气处理单元前，需要经过过滤器，过滤器可以有效地去除空气中的灰尘、细菌和其他颗粒物。

3.空气加热或冷却：根据需要，AHU 空气处理单元可以对空气进行加热或冷却。

加热通常通过热水或蒸汽进行，而冷却则通过冷水或制冷剂进行。

4.空气加湿或除湿：AHU 空气处理单元还可以根据需要对空气进行加湿或除湿。

加湿通常通过水雾或蒸汽进行，而除湿则通过冷却空气或使用除湿剂进行。

5.空气输出：处理好的空气通过风管送至需要供应的区域。

三、AHU 空气处理单元的组成部分AHU 空气处理单元主要由以下几个部分组成：1.风机：风机是AHU 空气处理单元的核心部分，负责将空气吸入并输出。

2.过滤器：过滤器负责去除空气中的灰尘、细菌和其他颗粒物。

3.加热器或冷却器：加热器或冷却器负责对空气进行加热或冷却。

4.加湿器或除湿器：加湿器或除湿器负责对空气进行加湿或除湿。

5.控制系统：控制系统负责控制AHU 空气处理单元的运行，包括风机速度、加热或冷却量、加湿或除湿量等。

四、AHU 空气处理单元的应用领域AHU 空气处理单元被广泛应用于各种商业和工业建筑中，如办公室、工厂、实验室等。

ahu空气处理单元摘要：1.引言2.ahu空气处理单元的定义和作用3.ahu空气处理单元的工作原理4.ahu空气处理单元的应用领域5.ahu空气处理单元的优缺点6.结论正文：1.引言ahu空气处理单元是空调系统中的一种重要组件，负责对空气进行处理和调节，以满足不同场景和环境的需求。

本文将对ahu空气处理单元的定义、作用、工作原理、应用领域、优缺点等方面进行详细介绍。

2.ahu空气处理单元的定义和作用ahu空气处理单元，全称Air Handling Unit，简称AHU，是空调系统中的一个重要组成部分。

其主要功能是对进入建筑物的外部空气进行处理和调节，以满足室内空气品质、温度、湿度、洁净度等要求。

通过ahu空气处理单元的处理，可以有效降低室内空气中的污染物、细菌、病毒等有害物质，提高室内空气质量，保障人们的健康。

3.ahu空气处理单元的工作原理ahu空气处理单元的工作原理主要包括以下几个步骤：- 室外新风经过初效过滤器，去除大颗粒物和尘埃；- 新风与室内回风混合，形成混合风；- 混合风经过中效过滤器和高效过滤器，去除细小颗粒物和有害物质；- 混合风经过加湿、除湿和加热、制冷处理，调节空气湿度和温度；- 处理后的空气进入送风管道，输送到各个空调区域。

4.ahu空气处理单元的应用领域ahu空气处理单元广泛应用于办公楼、商场、酒店、医院、学校等各类建筑物中，为人们提供舒适、安全、健康的室内空气环境。

5.ahu空气处理单元的优缺点优点：- 有效改善室内空气质量，保障人们的健康；- 能对空气进行加湿、除湿、加热、制冷等多重处理，满足不同环境需求；- 组件化设计，安装、维护方便。

缺点：- 设备体积较大，占用空间较多；- 系统相对复杂，设计和施工要求较高。

6.结论ahu空气处理单元作为一种关键的空气处理设备，在保障室内空气质量和舒适度方面发挥着重要作用。

空气处理机组的组成
空气处理机组（Air Handling Unit，简称 AHU）是一种用于调节和处理空气的设备，广泛应用于商业、工业和住宅建筑等领域。

它的主要作用是对空气进行过滤、加热、冷却、除湿以及送风等处理，以满足不同环境下对空气质量和温度的要求。

空气处理机组通常由以下几个部分组成：
1. 风机：负责将空气引入并通过空气处理单元。

它可以是离心式、轴流式或混流式风机，根据不同的需求和应用选择。

2. 空气过滤器：用于过滤空气中的灰尘、颗粒物和其他杂质，提供清洁的空气。

3. 控制系统：包括温度、湿度和空气流量的控制装置，以实现对空气处理过程的精确控制。

4. 热交换器：在空气处理过程中，热交换器用于加热或冷却空气。

它可以是盘管式、板式或其他形式的热交换器。

5. 加湿器和除湿器：根据需要，空气处理机组可以配备加湿器或除湿器，以调节空气的湿度。

6. 空气分配系统：包括送风管道、风口和调节阀等，用于将处理后的空气分配到各个区域。

7. 控制面板：提供用户界面，用于设置和监控空气处理机组的运行参数。

空气处理机组的设计和配置可以根据具体的应用需求进行定制，例如商业建筑、工业厂房、医院、酒店等。

它的功能是提供舒适的室内环境，同时满足节能和环保的要求。

MAU和AHU的区别MAU -- Make-up Air handling Unit全新风机组，欧美叫法，是提供新鲜空气的一种空气调节设备。

功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。

工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。

当然以上所提到的功能得根据使用环境的需求来定，功能越齐全造价越高。

OAC－－Outdoor air conditioner外气调和机组，日本叫法，同新风处理机组。

AHU -- Air Handling Unit空气处理机组。

主要是抽取室内空气(return air)和部份新风以控制出风温度和风量来并维持室内温度。

有Q/A,T/U之分，前者有高效处理器，而后者就没有！一般是组合型空调箱,洁净行业用得较多RCU -- Recirculation Unit循环机组FCU -- Fan Coil Unit风机盘管RA -- Return Air / RAC回风---SA送风EA排风PAU -- Pre-cooling (or Primary) air handling unit预冷空调箱。

对室外新风进行预处理，在送至风机盘管（FCU）。

FFU--Fan Filter Unit 风机过滤单元机组,用在洁净室送风FMU--Fan Module Unit 模块式风机单元用在洁净室送风HEPA (High efficiency particulate air Filter)，中文意思为高效过滤器，达到HEPA标准的过滤网，对于0.1微米和0.3微米的有效率达到99.998%，HEPA 网的特点是空气可以通过，但细小的微粒却无法通过。

它对直径为0.3微米（头发直径1/200）以上的微粒去除效率可达到99.7%以上，是烟雾、灰尘以及细菌等污染物最有效的过滤媒介。

（抽烟产生的烟雾颗粒直径为0.5微米）它是国际上公认的高效过滤材料。

FCU 风机盘管 fan coil unitAHU 空气处理单元 air handling unitFAU 新风处理单元 fresh air unitHVAC 供热通风与空气调节 heating ventilating and air conditioningAHU ——空气处理机CH. ——制冷机C.D. ——冷凝水管C.T. ——冷却塔CAV ——新风量控制箱EAF ——排风机EAD ——排风管EAG ——排风口EAL ——排风百叶FAG ——新风口FAL ——新风百叶FAF ——补风机F.A. ——新风FAD ——新风管F.D. ——防火阀HC ——加热盘管FC ——风机盘管HX ——热交换器N.R.D.----风管止回阀P.A.-------经过处理的新风PDA-------新风管(经过处理的新风)PAU-------新风机(带处理功能)PAL-------新风百叶R.A.-------回风RAD-------回风管RAG-------回风口DCC Dry cooling coil 干盘管（干式盘管）FFU Fan filter unit 风机过滤单元MAU Make up air hundling unit schedule 新风空调箱AHU Air hundling unit 空气处理单元HEPA High efficiency pariculate air 高效空气过滤器RAC Recirculation air cabinet unit schedule 循环组合空调单元C/R Clean room 洁净室无尘室ULPA Ultra low penetration air filter 超高空气效过滤器AS Air shower 风淋室PB Pass box 传递箱CB Clean bench 净化工作台RD Relief damper 泄压风门单向流洁净室 Unidirectional air flow clean rooms外围护结构负荷 skin-load异程式系统 direct return system水力计算 hydraulic calculation修正系数 correction factor区域供冷district cooling地源热泵ground source heat pump计径计数法 particle sizing and counting method运行能耗 operation energy consumption新风供给 fresh air supply气流组织 air distribution蒸汽冷凝水回收 Reclamation of condensate water置换通风displacement ventilation洁净度clean class双速电机 two-speed motor空调负荷 air conditioning load消声 noise reduction减振 vibration isolation座椅送风 seat air supply水平串联式 horizontal series type燃油锅炉 oil-burning boiler蒸汽供热管道 steam heating pipe生活热水系统 hot water supply system自然排烟 natural smoke exhaustingAHU ——空气处理机CH. ——制冷机C.D. ——冷凝水管C.T. ——冷却塔CAV ——新风量控制箱EAF ——排风机EAD ——排风管EAG ——排风口EAL ——排风百叶FAG ——新风口FAL ——新风百叶FAF ——补风机F.A. ——新风FAD ——新风管F.D. ——防火阀HC ——加热盘管FC ——风机盘管HX ——热交换器L/L---------低位M/L--------中位MAD-------补风管MAF-------补风机N.C.-------常闭N.O.-------常开N.R.D.----风管止回阀P.A.-------经过处理的新风PDA-------新风管(经过处理的新风) PAU-------新风机(带处理功能) PAL-------新风百叶R.A.-------回风RAD-------回风管RAG-------回风口AEROFLEX “亚罗弗”保温ALCO “艾科”自控Alerton 雅利顿Alfa laval阿法拉伐ARMSTRONG “阿姆斯壮”保温AUX 奥克斯BELIMO 瑞士“搏力谋” BERONOR西班牙“北诺尔”电加热器BILTUR 意大利“百得”BOSIC “柏诚”自控BROAD 远大Burnham美国“博恩汉”锅炉CALPEDA意大利“科沛达”水泵CARLY 法国“嘉利”制冷配件Carrier 开利Chigo 志高Cipriani 意大利斯普莱力CLIMAVENETA意大利“克莱门特” Copeland“谷轮”压缩机CYRUS意大利”赛诺思”自控DAIKIN 大金Danfoss丹佛斯Dorin “多菱”压缩机DUNHAM-BUSH 顿汉布什DuPont美国“杜邦”制冷剂Dwyer 美国德威尔EBM “依必安”风机ELIWELL意大利“伊力威”自控EVAPCO美国“益美高”冷却设备EVERY CONTROL意大利“美控” Erie 怡日FRASCOLD 意大利“富士豪”压缩机FRICO瑞典“弗瑞克”空气幕FUJI “富士”变频器FULTON 美国“富尔顿”锅炉GENUIN “正野”风机GREE 格力GREENCOOL格林柯尔GRUNDFOS “格兰富”水泵Haier 海尔Hisense 海信HITACHI 日立Honeywell 霍尼韦尔Johnson 江森Kelon 科龙KRUGER瑞士“科禄格”风机KU BA德国“库宝”冷风机Liang Chi 良机LIEBERT 力博特MARLEY “马利”冷却塔Maneurop法国“美优乐”压缩机McQuary 麦克维尔Midea 美的MITSUBISHI三菱Munters 瑞典“蒙特”除湿机Oventrop德国“欧文托普”阀门Panasonic 松下RANCO “宏高”自控REFCOMP意大利“莱富康”压缩机RIDGID 美国“里奇”工具RUUD美国“路德”空调RYODEN “菱电”冷却塔SanKen “三垦”变频器Samsung 三星SANYO 三洋SASWELL英国森威尔Schneider 施耐德SenseAir 瑞典“森尔”传感器SIEMENS 西门子SINKO "新晃“空调SINRO “新菱”冷却塔STAND “思探得”加湿器SWEP 舒瑞普TECKA “台佳”空调Tecumseh“泰康”压缩机TRANE 特灵TROX德国“妥思”VASALA芬兰“维萨拉”传感器WILO德国“威乐”水泵WITTLER 德国”威特”阀门YORK 约克ZENNER德国“真兰”计量AHU -- Air Handling Unit 空气处理机组一般是组合型空调箱,洁净行业用得较多RCU -- Recirculation Unit循环空气处理机组送回风混合处理FCU -- Fan Coil Unit 风机盘管比较常见RA -- Return Air / RAC 回风 ---SA送风 EA排风PAU -- Precision Air Unit 一般用来表示新风机组.FFU--Fan Filter Unit 风机过滤单元机组,用在洁净室送风FMU--Fan Module Unit 模块式风机单元用在洁净室送风MAU -- Make-up Air handling Unit 全新风处理机组洁净用RA -- Return Air / RAC 不知道什么PAU -- Precision Air UnitDCC Dry cooling coil 干盘管（干式盘管）FFU Fan filter unit 风机过滤单元MAU Make up air hundling unit schedule 新风空调箱AHU Air hundling unit 空气处理单元HEPA High efficiency pariculate air 高效空气过滤器RAC Recirculation air cabinet unit schedule 循环组合空调单元C/R Clean room 洁净室无尘室ULPA Ultra low penetration air filter 超高空气效过滤器AS Air shower 风淋室PB Pass box 传递箱CB Clean bench 净化工作台RD Relief damper 泄压风门单向流洁净室 Unidirectional air flow clean rooms外围护结构负荷 skin-load异程式系统 direct return system水力计算 hydraulic calculation修正系数 correction factor区域供冷 district cooling地源热泵 ground source heat pump计径计数法 particle sizing and counting method 运行能耗 operation energy consumption新风供给 fresh air supply气流组织 air distribution蒸汽冷凝水回收 Reclamation of condensate water 置换通风 displacement ventilation洁净度 clean class双速电机 two-speed motor空调负荷 air conditioning load消声 noise reduction减振 vibration isolation座椅送风 seat air supply水平串联式 horizontal series type燃油锅炉 oil-burning boiler蒸汽供热管道 steam heating pipe生活热水系统 hot water supply system自然排烟 natural smoke exhausting。

FCU ：风机盘管 fan coil unitAHU ：空气处理单元 (空气处理机) air handling unitFAU ：新风处理单元 fresh air unitHVAC：供热通风与空气调节 heating ventilating and air conditioning DCC ：干盘管（干式盘管）Dry cooling coilFFU：风机过滤单元 Fan filter unitMAU ：新风空调箱 Make up air hundling unit scheduleAHU：空气处理单元 Air hundling unitHEPA：高效空气过滤器 High efficiency pariculate airRAC：循环组合空调单元 Recirculation air cabinet unit scheduleC/R：洁净室无尘室 Clean roomULPA：超高空气效过滤器 Ultra low penetration air filterAS ：风淋室Air showerPB：传递箱 Pass boxCB：净化工作台Clean benchRD ：泄压风门Relief damperCH.：制冷机C.D. ：冷凝水管C.T. ：冷却塔CAV ：新风量控制箱EAF ：排风机EAD ：排风管EAG ：排风口EAL ：排风百叶FAG ：新风口FAL ：新风百叶FAF ：补风机F.A. ：新风FAD ：新风管F.D.：防火阀HC ：加热盘管FP ：风机盘管HX ：热交换器N.R.D.：风管止回阀P.A.：经过处理的新风PDA：新风管(经过处理的新风) PAU：新风机(带处理功能) PAL：新风百叶R.A.：回风RAD：回风管RAG：回风口。
