端盖冲压工艺与模具设计综述引言端盖是一种常见的机械设备零件，广泛应用于汽车、摩托车、工程机械等领域。
而端盖的成型过程中，冲压工艺和模具设计起着至关重要的作用。
本文将对端盖冲压工艺和模具设计进行综述，以帮助读者更全面地了解并掌握相关知识。
一、端盖冲压工艺概述1.1 端盖冲压工艺的定义冲压工艺是一种利用模具对金属材料进行变形、分离和加工的方法，通过冲击或压力使材料产生塑性变形，从而得到所需形状的工件。
端盖冲压工艺即指在冲压工艺中，针对端盖的加工特点进行的工艺处理。
1.2 端盖冲压工艺的优势端盖冲压工艺具有以下优势：•高效率：冲压工艺可以实现连续生产，提高生产效率；•高精度：冲压工艺可以获得高度精确的工件尺寸和形状；•节约材料：冲压工艺可以最大限度地利用材料，减少废料产生；•适应性强：冲压工艺适用于多种材料和复杂形状的加工。
二、端盖模具设计概述2.1 端盖模具设计的意义模具是冲压工艺中的关键设备，直接影响到冲压工艺的质量和效率。
端盖模具设计是为实现端盖冲压工艺提供必要的技术支持，保证工艺能够正常进行。
2.2 端盖模具设计的基本要求端盖模具设计需要满足以下基本要求：•合理性：模具设计应考虑到冲压工艺的特点，采取合理的设计方案，以确保工艺能够稳定、高效地进行；•易制造性：模具设计应考虑到模具的制造和维修难度，尽量采用标准化部件和加工工艺，以降低制造成本；•高可靠性：模具设计应确保模具在长期使用过程中具有较高的可靠性和寿命，减少故障和损坏的可能性。
2.3 端盖模具设计的关键技术端盖模具设计涉及到许多关键技术，包括但不限于以下几个方面：•模具结构设计：确定模具的整体结构，包括顶模、底模、导向机构等；•模具材料选择：选择适合冲压工艺的模具材料，考虑到材料的强度、硬度和耐磨性等；•模具零件设计：设计各个模具零件的形状和尺寸，包括模腔、模板、导向柱等；•模具热处理：对关键部件进行适当的热处理，提高模具的硬度和耐磨性；•模具装配和调试：对完成的模具进行装配和调试，确保模具的正常工作。

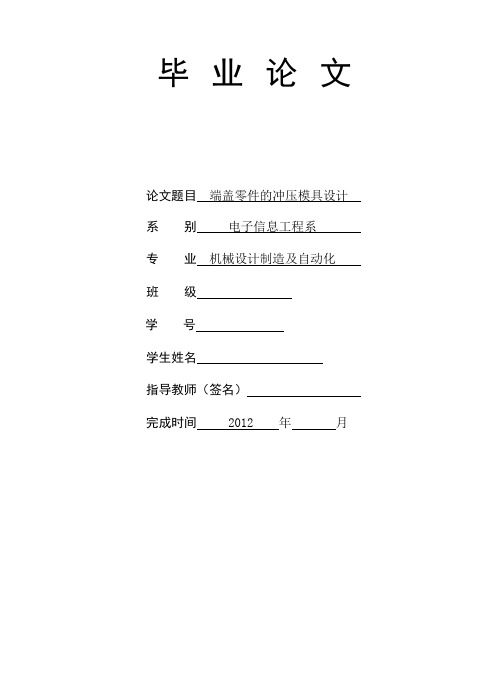

毕业设计论文论文题目：端盖零件的冲压成形工艺及模具设计系部材料工程系专业模具设计与制造班级学生姓名学号指导教师毕业设计（论文）任务书系部：材料工程系专业：模具设计与制造学生姓名:学号:设计(论文)题目：起迄日期: 4月1日~ 5月9日指导教师:发任务书日期:年 4 月 1 日毕业设计（论文）任务书目录绪论 (1)第1章任务来源及设计意义 (3)1.1 设计任务来源 (3)1.2 设计目的及意义 (3)第2章冲压工件的工艺性分析 (4)2.1 冲压及冲裁件的工艺性的感念 (4)2.2 零件工艺性分析 (4)第3章冲压工艺方案的确定 (6)3.1 确定工艺方案的原则 (6)3.2 工艺方案的确定 (6)第4章模具结构形式及冲压设备的选择 (9)4.1 模具结构形式的选择 (9)4.2 冲压设备的选择 (10)第5章主要工艺参数计算 (11)5.1 排样设计与计算 (11)5.2 计算工序压力 (13)5.3 计算模具压力中心 (14)5.4 计算凸、凹模工作部分尺寸并确定其制造公差 (16)5.5 弹性元件的选取与设计 (19)第6章选择与确定模具的主要零部件的结构与尺寸 (22)6.1 确定工作零件 (22)6.2 定位零件的设计 (24)6.3 导料板的设计 (25)6.4 卸料部件的设计 (25)6.5 模架及其他零部件设计 (25)第7章模具的总体装配 (29)第8章模具工件零件的加工工艺 (30)8.1 冲裁模凸、凹模的技术要求及加工特点 (30)8.2 凸、凹模加工的工艺路线有以下几种方案 (30)8.3 本副模具工件零件加工方案的确定 (30)第9章模具的装配与调试 (32)9.1 模具的装配 (32)9.2 模具的调试 (33)设计总结 (35)致谢 (36)参考文献 (37)绪论改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。
近年来，模具工业一直以15％左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大的变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速的发展。
第1章绪论1.1冲压工艺介绍冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。
冲压工艺有如下特点1.用简单的机械设备能生产出其他加工方法难以加工的复杂形状的制件。
2.制件的精度高，互换性好，一般不再需要大量的机械加工就能获得强度高、刚性好、质量轻的零件。
3.同切削加工相比较能节约金属资源，并可以利用廉价的板材。
4.生产效率高，每分钟能够生产多件产品，制件成本低廉。
5.有利于实现机械自动化，减轻工人的劳动强度和改善劳动条件。
冲压件在工业生产中具有不可替代的作用，据统计全世界的钢材中，有60～70%是板材，其中大部分是经过冲压制成成品。
汽车的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。
仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。
1.2 冲压的基本工序及模具由于冲压加工的零件种类繁多，各类零件的形状、尺寸和精度要求又各不相同，因而生产中采用的冲压工艺方法也是多种多样的。
概括起来，可分为分离工序和成形工序两大类；分离工序是指使坯料沿一定的轮廓线分离而获得一定形状、尺寸和断面质量的冲压（俗称冲裁件）的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸的冲压件的工序。
上述两类工序，按基本变形方式不同又可分为冲裁、弯曲、拉深和成形四种基本工序，每种基本工序还包含有多种单一工序。
在实际生产中，当冲压件的生产批量较大、尺寸较少而公差要求较小时，若用分散的单一工序来冲压是不经济甚至难于达到要求。
这时在工艺上多采用集中的方案，即把两种或两种以上的单一工序集中在一副模具内完成，称为组合的方法不同，又可将其分为复合、级进和复合—级进三种组合方式。
复合冲压是指在压力机的一次工作行程中，在模具的同一工位上同时完成两种或两种以上不同单一工序的一种组合方法式。
端盖冲压工艺及模具设计端盖冲压工艺及模具设计端盖是一种常见的零部件，广泛应用于机械、电子、汽车等领域。
端盖的冲压工艺是一种重要的加工方法，它可以通过模具将金属板材快速成形为具有一定形状和尺寸的端盖。
在端盖冲压过程中，模具是起着重要作用的工具，模具的设计和加工质量是决定产品质量的关键。
一、端盖冲压工艺流程端盖的冲压过程一般分为下料、模具调试、冲压成形、清洁、涂装等几个环节。
1. 下料：下料是冲压工艺的第一步，它是根据产品图纸，按照板材的尺寸进行的。
下料可以采用剪板机、切割机等设备进行，将整张金属板分割成具有所需形状和尺寸的板材。
2. 模具调试：模具调试是为了适应端盖的尺寸和形状要求。
模具调试包括刀模的套装、修正，以及调整模具中央孔的大小等。
调试完成后，需要进行冲压测试，以确保成形品的尺寸、形状、表面质量等达到要求。
3. 冲压成形：冲压成形是将板材置于模具之间，施加一定的压力，使板材在模具的形状下变形，形成所需形状和尺寸的端盖。
在冲压过程中，需要对板材的表面进行保护，以免划伤或磨损。
4. 清洁：清洁是为了去除端盖上的铁锈、污渍等，制备好产品的表面。
清洁过程包括浸泡、刷洗、喷洒清洁剂等。
5. 涂装：涂装是为了提高端盖的容基性，增强其耐用性和耐腐蚀性。
涂装方式可以采用喷涂、浸涂、静电喷涂等。
二、端盖冲压模具设计1. 模具结构设计端盖冲压模具的结构设计要根据端盖的形状和尺寸进行模拟和分析。
具体的设计应该包括切口、冲头、冲模、定位、夹紧等结构。
切口、冲头和冲模是需要特别关注的部分，需要保证其准确度和可靠性。
定位和夹紧结构是为了保证制品的准确度和稳定性。
2. 材料选择模具材料需要具有足够的强度和硬度，以满足生产要求。
现在，常用的模具材料有高速钢、硬质合金、陶瓷、钢、塑料等。
需要注意的是，模具材料的选择要考虑到材料的性能、使用寿命、制造成本等因素。
3. 表面处理模具表面处理是为了提高其耐磨性和耐腐蚀性，延长模具使用寿命的关键。
端盖冲压成形工艺与模具设计
首先，端盖冲压成形的工艺流程一般包括以下几个步骤：材料选择、模具设计、原料切割、冲压、表面处理、品质检验。
其中，模具设计是冲压成形工艺的关键环节。
模具设计要根据产品的形状和尺寸要求来确定模具的结构和尺寸。
一般而言，端盖的形状较为简单，模具结构一般由上下模、凸模、底座等部分组成。
模具材料选择上一般优选高硬度、高强度的工具钢，以满足长时间的使用寿命要求。
在模具设计中，需要考虑到以下几个方面：一是保证冲压成形的准确性和一致性，即使在连续生产过程中也能保持一致的尺寸和形状；二是考虑到模具的脱模性能，减少模具与成形件之间的摩擦力，以便顺利脱模；三是考虑到模具的耐磨性能，根据预期的生产数量确定模具的耐用程度；四是考虑到模具的制造成本，合理设计模具的结构和尺寸，尽量减少模具的制造成本。
冲压工艺参数控制也是端盖冲压成形的关键环节。
冲压工艺参数包括冲压速度、冲击力、材料温度等。
合理选择和控制这些参数可以提高成形品的品质，避免因冲压过程中形成的缺陷。
冲压过程中还需要注意一些常见的问题，比如模具和设备的定期维护保养，冲压过程中杂质的处理，模具的配合间隙调整等。
最后，冲压成形后的端盖还需要进行表面处理，常见的有清洗、喷涂漆等。
清洗可以去除表面的油污和杂质，喷涂漆可以增加端盖的美观性和耐腐蚀性。
总结来说，端盖冲压成形工艺与模具设计需要综合考虑材料选择、模
具设计、冲压工艺参数控制等多个因素。
通过合理的选择和控制这些因素，可以保证冲压成形的准确性和一致性，提高产品的质量，减少缺陷的发生。
同时，还需要重视模具和设备的定期维护保养，以延长模具的使用寿命，
减少生产中的故障。
密封端盖的冲压工艺及模具设计密封端盖是一种用于保护机器内部零部件不受外界影响和污染的重要构件。
它需要具有很高的密封性和机械强度保证，因此其冲压工艺和模具设计十分关键。
本文将就密封端盖的冲压工艺和模具设计进行讨论。
首先，从冲压工艺的角度来看，密封端盖的制作通常需要经过以下几个步骤：原材料准备，钣金冲裁，成形和叠焊。
其中原材料准备是冲压工艺的第一步，需要对板材进行剪切和横向拉伸处理，以使其具有适当的强度和韧性。
随后进行钣金冲裁，将板材按照盖子的形状和尺寸加工成所需的零件。
成形是冲压工艺的核心步骤，通过冲压模具对零件进行弯曲、拉伸等成形工艺，产生各种几何形状。
最后，使用叠焊工艺使所制成的零件焊接在一起，以保证组成的密封端盖拥有极高的可靠性和耐用性。
接下来，从模具设计的角度来看，密封端盖的模具设计主要关注以下两个方面：一是设计模具的结构、尺寸、材料和热处理工艺等；二是选择合适的成形工艺并进行有针对性的模具设计。
在模具结构方面，出于不同的需要和技术水平，模具可以分为开放式、半封闭式和全封闭式模具。
开放式模具结构简单、生产效率高，但制作过程中需要耗费大量人力和物力；半封闭式模具功能较完善，适用范围更广，但模具尺寸要求更高，生产成本也相对较高；全封闭式模具结构复杂，但可以实现高效率的生产效果，适用于大规模量产并且更加稳定的生产。
在设计模具尺寸和材料方面，还需考虑到成形工艺和密封端盖的设计要求。
成形工艺是设计模具时的重要关键，选择合适的成形工艺不仅需要注意模具自身要求，还需要充分考虑到成形工艺对材料的要求和操作难度。
尺寸设计方面，模具尺寸需要考虑到所要生产的密封端盖的尺寸和形状，确保模具能够精确制造符合要求的零件。
模具材料的选取要根据成形工艺和模具操作难度来综合考虑，常见的包括优质合金钢、高耐磨合金钢、硬质合金等。
总之，密封端盖的冲压工艺和模具设计十分关键，需要对制作过程、成形工艺、模具材料和尺寸等方面进行全面考虑和综合分析，以确保产品质量和生产效率的双重保障。
冲压工艺与模具设计毕业论文1. 引言随着工业化的进程和产品多样化的需求，冲压工艺在各行各业中得到广泛应用。
冲压工艺是一种通过应用冲压模具，在金属板材上施加压力形成所需形状的加工方法。
冲压工艺的品质和效率直接受到模具设计的影响。
因此，冲压工艺与模具设计成为了重要的研究领域，同时也是本毕业论文的主要研究内容。
2. 冲压工艺的基本原理冲压工艺的基本原理是利用冲压模具对金属板材施加压力，使其发生塑性变形。
具体步骤包括: 剪切准备、冲剪床操作、上模、施压、下模、退出。
冲压工艺具有快速性、高效性和精确性的优点，广泛应用于汽车、电子、家电等行业。
3. 冲压模具设计的基本原则冲压模具设计应遵循以下基本原则:3.1 模具结构设计原则模具设计应考虑到材料的特性、制作工艺和模具使用寿命等因素，选择合适的模具结构。
常见的模具结构有单工位模和多工位模，根据实际需求进行选择。
3.2 冲孔设计原则冲孔设计是冲压模具设计的重要内容，其目的是通过切割或穿孔来获得所需形状。
冲孔设计需要考虑到材料特性、孔的数量和布局等因素，确保冲孔的准确性和效率。
3.3 净形状设计原则净形状是指通过冲压模具得到的金属零件的最终形状。
净形状设计需要考虑到材料的流动性和伸缩性，选择合适的冲压工艺参数，确保零件的质量和尺寸精度。
3.4 材料选择和处理原则冲压模具设计需要选择合适的材料，并进行适当的处理，以提高模具的硬度和耐磨性。
常用的模具材料包括合金钢、高速钢和硬质合金等。
4. 冲压工艺与模具设计的优化方法为了提高冲压工艺和模具设计的效率和品质，可以采用以下优化方法:4.1 CAD/CAE技术的应用CAD（计算机辅助设计）和CAE（计算机辅助工程）技术可以帮助设计师进行模具设计和工艺分析。
通过使用CAD软件进行三维建模和设计，可以提高设计的精度和效率。
而CAE技术可以进行模具结构和冲压工艺的分析，找出潜在的问题和改进方案。
4.2 模具试验与实验分析模具试验和实验分析可以通过实际加工样件的测试，验证和优化设计。
电机端盖冲压工艺与模具结构设计摘要：文章通过对电机端盖冲压成型工艺的分析，确定该端盖的冲压工艺的方案。
并进行压力工位的设计，选择合适的拍样方案，画出了相应的拍样图，最后设计出模具的结构图。
通过端盖设计的整体思路，为模具设计者提供了一个设计的思路及方向。
关键词：端盖；排样；拉深；工艺引言：为了提高端盖加工的效率，减少劳动力，降低加工费用等问题，提出了一张电机端盖冲压工艺及其模具结构设计，对电机端盖进行了工艺的分析。
通过排样分析、拉深次数计算、翻边力计算及压力中心位置的确认来设计出整体模具的结构，并利用CAD对模具进行结构绘制。
一、电机端盖冲压工艺分析（一）毛坯直径的确定此零件的凸缘直径为44mm，相对凸缘直径为144/120=1.2，可取修边余量≤3.5mm。
即实际凸缘直径dF=df+2≤151mm。
按等面积法求得毛坯下料直径D为248mm。
（二）冲压工艺分析此零件属于复杂冲压件，主要包括拉伸和冲裁两类工艺，首先完成拉伸类工艺，待成型后再进行冲裁类工艺，从而完成整个零件的冲压加工。
根据工艺分解原则，此零件拉伸类工艺包括拉伸、反拉伸、整形等工序；冲裁类工艺包括下料、切边、冲孔、冲侧孔、冲侧舌等工序。
（三）冲裁工艺设计由冲压工艺分析可知，此零件冲裁类工艺主要包括凸缘轮廓切边，冲凸缘上孔为4.5mm、中心孔为16mm和顶部6处腰形孔及冲侧面出线孔、侧面腰形孔及4处均布的侧面止口。
凸缘上孔为4.5mm的孔口到凸缘边缘为144mm的距离a=1.75mm工位来完成，同时应位于整个模具的后4个工位。
因此可确定7工位到10工位的加工内容为：第7工位：切边。
切凸缘外形轮廓。
第8工位：冲孔。
冲凸缘平面上的为4.5mm、中心为16mm和顶部平面6个腰形孔。
第9工位：冲侧孔。
冲出线孔为14mm和5处侧向腰形孔。
第10工位：冲侧。
冲侧面4处均布的止口。
（四）拉伸工艺设计此零件拉伸类工艺比较复杂，包括拉伸、反拉伸、整形等工序。
绪论改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。
近年来，模具工业一直以15％左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大的变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速的发展。
浙江宁波和黄岩地区的模具之乡；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。
目前，我国冲压技术与工业发达国家相比还相当落后，主要原因是我国在冲压基础理论及成形工艺，模具标准化、模具设计、模具制造工艺及设备等方面与工业发达国家尚有相当大的差距，导致我国模具在寿命，效率、加工精度、生产周期等方面与发达国家的模具相比差距相当大。
例如，精密加工设备在模具加工设备中的比重比较低；CAD/CAE/CAM技术的普及率不高；许多先进的模具技术应用不够广泛等等，致使相当一部分大型，精密、复杂和长寿命的模具依赖进口。
随着科学技术的不断进步和工业生产的迅速发展，冲压加工作为现代工业领域内重要的生产手段之一，更加体现出其特有的优越性。
在现代工业生产中，由于市场竞争日益激烈，产品性能和质量要求越来越高，更新换代的速度越来越快，冲压产品正朝着复杂化，多样化高、性能、高质量方向发展，模具也正朝着复杂化，高效率、高精度、长寿命方向发展。
随着计算机技术和制造技术的迅速发展，冲压模具设计与制造技术正由手工设计，依靠人工经验和常规机械加工技术向以计算机辅助设计（CAD），数控切削加工、数控电加工为核心的计算机辅助设计与制造（CAD/CAM）技术转变。
近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。
一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/E、I-DEAS、Euclid-IS等国际通用软件，个别厂家还引进了Moldflow、C-Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件，并且成功应用于冲压模的设计中。
未来冲压模具的发展趋势:模具行业在今后的发展中，首先要更加关注其产品结构的战略性调整，使结构复杂、精密度高的高档模具得到更快的发展。
我们的模具行业要紧紧的跟着市场的需求发展。
没有产品的需求、产品的更新换代，就没有模具行业的技术进步，也就没有模具产品的上规模、上档次。
如汽车生产中90％以上的零部件，都要依赖模具成型，在电子产品中，冲压件约占80％~85％；在汽车，农业机械产品中，冲压件约占75％~80％；在轻工产品中，冲压件约占90％以上。
此外，在航空及航天工业生产中，冲压件也占有很大的比例。
在珠三角和长三角，为汽车行业配套的模具产值增长达40％左右。
而模具技术水平的高低，在很大程度上决定着产品的质量、效益和新产品的开发能力。
已成为衡量一个国家产品制造水平高低的重要标志。
其次，要积极推进中西部地区模具产业的发展，努力缩小发达地区和不发达地区的差距。
中西部很多地区已经意识到模具产业的发展对制造业的重要作用。
如陕西、四川、河北等模具生产有了很大的发展，河北兴林车身制造集团有限公司作为河北泊头地区的骨干企业带动了一片模具企业的开拓；四川宜宾普什模具有限公司凭借强有力的资金投入，将在未来写下新的篇章。
第三，要积极推进模具企业特别是国有企业的体制的创新，转换经营机制，大力发展混合所有制经济，明确产权和完善法人治理结构。
充分发掘企业发展的内在动力。
要积极推进中、西部地区工业基础较好地区的制造业大中型企业主辅分离，使其模具车间、分厂在不太长的时间里，采用多种有效实现形式，转换机制，大力发展产权明晰、独立自主经营，适应市场运作和模具生产快速反应的现代专业模具企业，培养能代表行业水平的“龙头”企业，带动地区产业链的发展。
本课题的要求是：（1）系统总结，巩固过去所学的基础课和专业课知识。
（2）运用所学知识解决模具领域内的实际工程问题，依次进行综合知识的训练。
（3）通过某项具体工程设计和实验研究，达到多种综合能力的培养，掌握设计和科研的基本过程和基本方法。
（4）提高和运用与工程技术有关的人文科学，价值工程和技术经济的综合知识冷冲压模具设计应注意的问题：冷冲压模具设计的整体过程是从分析总体方案开始到完成全部技术设计，这期间要经过计算，绘图，修改等步骤。
在设计过程中应注意以下问题。
㈠合理选择模具结构根据零件图样及技术要求，结合生产实际情况，提出模具结构方案，分析比较、选择最佳结构。
㈡采用标准零部件应尽量选用国家标准件及工厂冲模标准件。
使模具设计典型化及制造简单化，缩短设计制造周期，降低成本。
㈢其它（1）定位销的用法：冲模中的定位销常选用圆柱销，其直径与螺钉直径相近，不能太细，每个模具上根据需要设置，其长度勿太长。
（2）螺钉用法：固定螺钉拧入模体的深度勿太深，如：拧入铸铁件，深度是螺钉直径的2∽2.5倍，拧入一般钢件深度是螺钉直径的1.5∽2倍。
（3）对导柱，导套的要求：模具完全对称时两导柱的导向直径不易设计得相等，避免合模时误装方向而损坏模具刃口。
导套长度的选取应保证开始工作的导柱进入导套10∽15mm。
（4）取放制件方便：设计拉深模时，所选设备的行程应是拉深深度（即拉深件高度）的2∽2.5倍。
第1章任务来源及设计目的意义1.1 设计任务来源设计题目：端盖材料：08钢生产批量：大批量生产技术要求：未注尺寸精度按IT14级图（1-1）产品零件图1.2 设计目的及意义冷冲压模具设计是为模具设计与制造专业学生在学完基础理论课，技术基础课和专业课后，所设置的一个重要的实践性教学环节。
用模具生产的制件具有高精度、高复杂程度、高一致性、高生产率和低消耗，是其他加工制造方法所不能比拟的。
本设计题目为端盖，但对做毕业设计的毕业生有一定的设计设计目的及意义。
其目的有以下几点：1.综合运用本专业所学课程的理论和生产实际知识，全面系统巩固课堂教学的基本知识，进行一次冷冲压模具设计工作的实际训练，提高综合能力的培训及扩大模具领域的新知识，从而培养和提高学生独立工作的能力。
2.巩固与扩充“冷冲压模具设计”等课程所学的内容，掌握冷冲压模具设计的方法和步骤。
3. 掌握冷冲压模具设计的基本技能，如计算，绘图，查阅设计资料和手册，熟悉标准和规范等。
本课题的意义是：通过对该零件模具的设计，进一步加强了设计者冷冲模设计的基础，为设计更复杂的冷冲模具做好了铺垫和吸取了更深刻的经验。
第2章冲压工件的工艺性分析2.1冲压及冲裁件的工艺性的感念冲压是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。
在冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冲压模具（俗称冲模）。
冲裁件的工艺性是指冲裁件在冲裁加工中的难易程度。
所谓冲裁工艺性好是指能用普通冲裁方法，在模具寿命和生产率较高，成本低的条件下得到质量合格的冲裁件。
影响冲裁件工艺性的因素很多，如冲裁件的形状特点，尺寸大小、尺寸大小标注方法精、度要求和材料性能等。
良好的冲裁工艺性应保证材料消耗少，工序数目少、模具结构简单而寿命长、产品质量稳定、操作简单等。
[1][1]——刘建超、张宝忠主编《冲压模具设计与制造》高等教育出版社2.2零件工艺性分析2.2.1材料：08钢是优质碳素结构钢，具有良好的冲压性能，适合冲裁，且市场上也易购得此种材料，价格适中。
2.2.2工件结构：冲裁件的形状应该尽量简单，对称，最好是由圆弧和直线组成。
应该避免冲裁件上有过长的悬臂和狭槽，其最小宽度要大于料厚t的两倍，即b＞2t。
由工件图看，该工件只有落料，拉深和冲孔三个工序，形状较为简单，结构对称。
冲裁件内，外形应尽量避免有尖锐清角，拉深部分有R=1mm的拉深圆角过渡。
该工件有一个φ18mm的孔和两个φ5mm的孔,孔与边缘之间的距离是5mm(φ5mm的孔与R10mm之间的距离,φ18mm与φ28mm之间的距离)。
故可以采用复合冲压工序,这样可以大大提高工作效率,并减轻工作量,节约能源,降低成本,而且避免原有的加工方法中须将手伸入模具的问题,对保护操作者安全也很有利。
2.2.3尺寸精度:为降低冲压成本，获得最佳的技术经济效果，在不影响冲压件使用要求的前提下，应尽量采用经济精度。
所谓经济精度是指模具达到最大许可磨损时，其所完成的冲压加工在技术上可以实现而在经济上又最合理的精度。
冲裁件的精度一般满足其经济精度要求。
该工件图上除23.024+φmm ,20.018+φmm和筒外径028.028-φmm有精度要求外,其余尺寸未注公差,全部属自由尺寸,精度要求不高,按IT14级确定。
因此,一般冲压均能满足其尺寸精度要求。
由表2-4标准公差[2]查得R10036.0-mm,R736.0-mm,φ530.00mm,φ3862.0-mm;由表3-24冲裁件孔中心距公差[3]查得:4812.012.0+-mm。
[2]——薛彦成主编《公差配合与技术测量》机械工业出版社[3]——中国机械工业教育协会组编《冷冲模设计及制造》机械工业出版社2.2.4结论:可以冲裁。
第3章 冲压工艺方案的确定3.1确定工艺方案的主要原则概括起来主要有以下三点:（1）保证冲裁件质量;（2）经济性原则（3）安全性原则. [4][4]——丁松聚主编<<冷冲模设计>>机械工业出版社3.2工艺方案的确定：由工件图看,该工件包括落料,拉深和冲孔三个基本工序,其中拉深过程中能否一次成形,保证工件平整而且无裂纹是该工件模具设计的关键.下面判断该工件是否可一次拉成.由工件图可知,该工件为有凸缘圆筒形件,要求内形尺寸,没有厚度不变的要求.此工件的形状满足拉深工艺要求,可用拉深工序加工.Ф2423.00+mm 为IT12级,满足拉深工序对工件的公差等级的要求,且08钢拉深性能好.3.2.1选定修边余量,预算毛坯直径:因板料厚度t=2mm>1mm,故按板厚中线尺寸计算. d=28-2=26mm, t d =28+2=30mm, 154.12630==d d t .由表4-2有凸缘圆筒形拉深件的修边余量δ[5]查得:=d d t 1.154<1.5,修边余量δ=2.5mm.该工件属形状简单的旋转体拉深件,其毛坯直径的计算如下:首先将拉深件划分成若干个简单的几何形状如图(3-1),分别求出各部分的面积并相加,即得工件面积为:A=54321a a a a a ++++=∑a,毛坯面积为204D A π=.由表4-3简单几何形状的表面积计算公式[5]查得以下公式：图（222221125.255303544mm d D a =-=-=）（）（ππ 22614.141143012)42mm r d r a =⨯-⨯⨯=-=）（（ππππ式中r=1mm,d=30mm.23792.81.028mm dH a =⨯⨯==ππ式中H=0.1mm, d=28mm.247356.114142212)42mm r d r a =⨯+⨯⨯=+=）（（ππππ式中r=1mm,d=22mm. 222594.37922414.34mm d a =⨯==π22066.90094.3797356.114792.8614.141125.255mm A =++++=.按照拉深前后毛坯与工件表面积相等的原则，故A=0A .毛坯直径为D=aA ∑=ππ44，式中A —拉深件的表面积，a —分解成简单几何形状的表面积。
