多孔塑料罩注塑模课程设计

注塑模具设计课程设计一、课程目标知识目标：1. 学生能够掌握注塑模具的基本结构及其工作原理，理解并描述各部分的功能。

2. 学生能够理解并运用注塑模具设计的相关参数，如模具的收缩率、型腔布局、分型面的选择等。

3. 学生能够掌握注塑模具设计中常用的材料，并了解不同材料的性能特点及应用。

技能目标：1. 学生能够运用CAD软件进行注塑模具的设计，包括绘制模具的二维图纸和三维模型。

2. 学生能够运用CAE软件进行注塑模具的模流分析，预测并解决可能出现的问题。

3. 学生能够通过课程学习，具备一定的注塑模具设计实际操作能力，能够参与简单的模具设计项目。

情感态度价值观目标：1. 学生通过学习注塑模具设计，培养对制造业的兴趣，增强工程意识。

2. 学生在团队合作中进行设计实践，培养沟通协作能力和解决问题的能力。

3. 学生能够认识到注塑模具设计在制造业中的重要性，增强对工程伦理的认识，培养责任感和使命感。

课程性质：本课程为专业技术类课程，结合理论与实际操作，注重培养学生的动手能力和工程实践能力。

学生特点：学生为高中二年级工业产品设计方向的学生，具备一定的美术基础和机械制图知识，对模具设计有一定了解。

教学要求：结合学生特点，采用案例教学、任务驱动等方法，注重理论与实践相结合，提高学生的设计能力和创新意识。

通过课程目标的分解，确保学生在完成课程学习后能够达到预定的学习成果，为后续的专业发展打下坚实基础。

二、教学内容1. 注塑模具基础知识：- 模具的分类及注塑模具的组成- 注塑模具的工作原理及注塑成型过程- 教材章节：第一章 注塑模具概述2. 注塑模具设计参数：- 收缩率的计算与调整- 型腔布局与流道设计- 分型面的选择与设计要点- 教材章节：第二章 注塑模具设计参数3. 注塑模具材料与加工：- 常用注塑模具材料及性能- 模具加工工艺及表面处理- 教材章节：第三章 注塑模具材料与加工4. 注塑模具设计实践：- CAD软件在注塑模具设计中的应用- CAE软件在模流分析中的应用- 模具设计实例分析与操作- 教材章节：第四章 注塑模具设计实践5. 注塑模具设计项目：- 项目任务书发放与要求解读- 团队合作完成注塑模具设计- 成果展示与评价- 教材章节：第五章 注塑模具设计项目教学内容安排与进度：第一周：注塑模具概述及基础知识学习第二周：注塑模具设计参数学习第三周：注塑模具材料与加工学习第四周：注塑模具设计实践操作第五周：注塑模具设计项目实施与成果展示教学内容确保科学性和系统性，结合教材章节进行组织，注重理论与实践相结合，以培养学生的实际操作能力和设计水平。

注塑模技术课程设计一、课程目标知识目标：1. 让学生掌握注塑模的基本结构及其工作原理，理解并描述注塑成型过程中各个阶段的关键技术参数；2. 使学生了解不同类型的塑料材料特性及其在注塑成型中的应用，能合理选择塑料材料；3. 引导学生掌握注塑模的设计流程，包括模仁设计、冷却系统设计、顶针排布等，能独立完成简单注塑模具的设计。

技能目标：1. 培养学生运用CAD软件进行注塑模设计的实际操作能力，提高其绘图速度和准确性；2. 培养学生通过分析产品结构，提出合理的注塑模设计方案，并能对设计方案进行优化；3. 提高学生解决实际注塑成型过程中出现问题的能力，如翘曲、收缩等。

情感态度价值观目标：1. 培养学生热爱专业，对注塑模技术产生浓厚的兴趣，激发其探索精神和创新意识；2. 培养学生具备良好的团队协作精神，能在项目实践中与他人共同解决问题，提高沟通与协作能力；3. 增强学生的环保意识，使其在设计过程中充分考虑资源节约和环保要求，形成绿色设计理念。

二、教学内容1. 注塑模基本结构及工作原理：包括模具的组成、各部件功能、注塑成型过程等，对应教材第二章；2. 塑料材料特性及选用：介绍常见塑料的性能、成型特点及应用，对应教材第三章；3. 注塑模设计流程：讲解模仁设计、冷却系统设计、顶针排布等环节，对应教材第四章；4. 注塑模CAD设计：教授CAD软件在注塑模设计中的应用，包括绘图、建模、装配等操作，对应教材第五章；5. 注塑成型问题及解决方案：分析翘曲、收缩等常见问题的原因及改进措施，对应教材第六章；6. 注塑模设计实例分析：结合实际案例，让学生了解注塑模设计的全过程，对应教材第七章；7. 注塑模设计优化：介绍设计优化方法，如模流分析、结构优化等，对应教材第八章；8. 绿色设计与环保要求：强调环保意识，讲解在设计过程中如何实现资源节约和环保，对应教材第九章。

教学内容按照以上安排进行，共计8个部分，每个部分包含理论知识和实践操作，确保学生能够系统掌握注塑模技术相关知识。

注塑模具设计课程设计一、课程目标知识目标：1. 让学生掌握注塑模具的基本结构及其工作原理，理解各种模具零件的功能和设计要点。

2. 使学生了解并掌握注塑成型工艺参数对模具设计的影响，包括熔融温度、模具温度、压力等。

3. 帮助学生掌握注塑模具设计中常用的材料选择、冷却系统设计、脱模机构设计等关键技术。

技能目标：1. 培养学生运用CAD/CAM软件进行注塑模具设计的能力，能独立完成简单注塑模具的设计与绘制。

2. 提高学生分析和解决注塑过程中出现问题的能力，具备对模具进行优化和改进的能力。

情感态度价值观目标：1. 培养学生对模具设计专业的兴趣，激发学生的创新意识和探索精神。

2. 引导学生树立正确的工程观念，强调团队合作、严谨细致、安全环保等职业素养。

3. 培养学生面对实际工程问题时，具备积极进取、勇于挑战的精神风貌。

本课程针对高年级学生，在已有一定机械基础知识和技能的基础上，注重理论与实践相结合，提高学生在注塑模具设计方面的实际操作能力。

课程目标旨在使学生能够掌握注塑模具设计的基本知识和技能，培养具备创新意识和实际工程能力的高素质模具设计人才。

通过对课程目标的分解和实施，为后续教学设计和评估提供明确的方向。

二、教学内容1. 注塑模具结构及工作原理：包括模具的分类、组成、各部分功能及工作原理，结合教材相关章节，进行详细讲解。

- 模具分类与结构- 模具工作原理及各部件功能2. 注塑成型工艺参数：分析熔融温度、模具温度、压力等参数对注塑模具设计的影响，引用教材实例进行说明。

- 工艺参数对模具设计的影响- 参数优化方法及案例分析3. 注塑模具设计关键技术：包括材料选择、冷却系统设计、脱模机构设计等，结合教材内容进行深入讲解。

- 常用模具材料及特性- 冷却系统设计原则与实施- 脱模机构设计方法及案例分析4. CAD/CAM软件在注塑模具设计中的应用：培养学生运用软件进行模具设计的能力，结合教材实例进行操作演示。

- 软件操作基础- 模具设计实例操作演示5. 注塑模具设计与优化：分析实际工程问题，教授优化方法，提高学生解决实际问题的能力。

塑料注射模具课程设计一、课程目标知识目标：1. 学生能理解并掌握塑料注射模具的基本结构及其工作原理；2. 学生能了解并描述塑料注射模具的设计流程和关键参数；3. 学生能掌握相关模具材料的选择和应用。

技能目标：1. 学生能运用CAD软件进行塑料注射模具的设计；2. 学生能运用CAE软件对塑料注射模具进行模拟分析；3. 学生能运用CAM软件进行模具的制造编程。

情感态度价值观目标：1. 学生培养对工程技术专业的热爱和兴趣；2. 学生树立正确的工程观念，注重产品质量，遵循工匠精神；3. 学生培养团队协作意识，提高沟通与表达能力。

分析课程性质、学生特点和教学要求，本课程旨在让学生掌握塑料注射模具设计的基本知识和技能，培养他们解决实际工程问题的能力。

课程目标具体明确，分解为以下具体学习成果：1. 学生完成模具结构设计，并能清晰地展示设计思路和步骤；2. 学生完成模具模拟分析，对分析结果进行合理解释；3. 学生完成模具制造编程，并能对制造过程进行优化；4. 学生在课程实践中，展现出良好的团队协作和沟通能力，以及对工程技术专业的热情。

二、教学内容1. 塑料注射模具基础知识- 模具分类及工作原理- 塑料材料性能与选择- 模具结构及其组成2. 塑料注射模具设计流程- 设计前期准备- 模具结构设计- 模具关键参数确定- 设计验证与优化3. 塑料注射模具CAD/CAE/CAM软件应用- CAD软件进行模具设计- CAE软件进行模拟分析- CAM软件进行制造编程4. 塑料注射模具实践操作- 模具设计与分析案例- 模具制造与调试- 故障分析与解决方案教学内容按照以下进度安排：第一周：塑料注射模具基础知识学习；第二周：塑料注射模具设计流程学习；第三周：CAD/CAE/CAM软件操作学习；第四周：实践操作与案例分析。

教学内容与教材关联紧密，涵盖以下章节：1. 教材第1章：塑料注射成型概述2. 教材第2章：塑料注射模具设计基础3. 教材第3章：塑料注射模具CAD/CAE/CAM技术4. 教材第4章：塑料注射模具实践操作与案例分析教学内容科学系统，确保学生能够循序渐进地掌握塑料注射模具相关知识，为后续课程打下坚实基础。

课程设计课程名称塑料成型工艺与模具设计题目名称罩盖模具设计学生学院材料与能源学院专业班级材料成型及控制工程卓越2班学号 2学生姓名 _指导教师目录一、设计课题 (3)二、塑件成型工艺性分析 (3)三、拟定模具的结构形式 (3)四、注射机型号的确定 (7)五、成型零件的结构设计和计算 (8)六、成型零件的结构设计和计算 (9)七、排气槽的设计 (10)八、导向与定位结构的设计 (11)九、总装配图和零件图的绘制 (11)十、结论 (13)十一、参考文献 (13)一、设计课题罩盖，结构如图所示。

大批量生产。

材料ABS。

二、塑件成型工艺性分析2.1、塑件工艺分析（1）外形尺寸该塑件壁厚为3mm,塑件外形尺寸不大，塑料熔体流程不太大，适合与注塑成型。

（2）精度等级公差要求等级较低，能够完成。

（3）脱模斜度ABS属于无定型塑料，成型收缩率较小。

三、拟定模具的结构形式3.1、分型面为位置的确定通过对塑件结构形式的分析，分型面应选在端盖截面积最大且利于开模却取出塑件的底平面上。

如图：圆柱形形芯包紧力的计算：P=EST/R E=塑料弹性模量S=塑件收缩率T=壁厚R=最大径向尺寸经计算后模的包紧力比前模大，故塑件可以留在后模。

3.2、型腔数量和排列方式的确定（1）型腔数量的确定该塑件为大批量生产，可采用一摸多腔的结构形式。

同时考虑到塑件尺寸，模具结构尺寸的大小关系，以及各种成本费用的关系，初步定位一摸两腔的结构形式。

（2）型腔排列形式的确定多腔模式尽量采用平衡式排列布置，且要力求紧凑，并与浇口开设的位置对称。

由于该设计采用的是一摸两腔的布置，故采用直线对称排比。

如下图：（3）模具结构形式的确定从上面的分析可知，本模具设计属于一摸两腔，对称直线排列，采用推管推杆推出的结构形式。

浇注系统设计时，流到采用对称平衡式，浇口采用潜伏式，开模时水口凝料与塑胶自动脱离。

因此定模部分不需要单独开设分型面取出凝料，动模部分需要添加型芯固定板、由上综合分析可知，选用单分型面注射模。

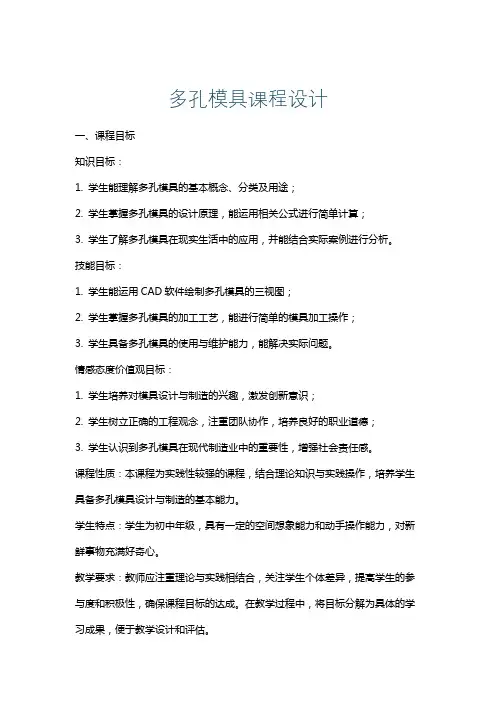

多孔模具课程设计一、课程目标知识目标：1. 学生能理解多孔模具的基本概念、分类及用途；2. 学生掌握多孔模具的设计原理，能运用相关公式进行简单计算；3. 学生了解多孔模具在现实生活中的应用，并能结合实际案例进行分析。

技能目标：1. 学生能运用CAD软件绘制多孔模具的三视图；2. 学生掌握多孔模具的加工工艺，能进行简单的模具加工操作；3. 学生具备多孔模具的使用与维护能力，能解决实际问题。

情感态度价值观目标：1. 学生培养对模具设计与制造的兴趣，激发创新意识；2. 学生树立正确的工程观念，注重团队协作，培养良好的职业道德；3. 学生认识到多孔模具在现代制造业中的重要性，增强社会责任感。

课程性质：本课程为实践性较强的课程，结合理论知识与实践操作，培养学生具备多孔模具设计与制造的基本能力。

学生特点：学生为初中年级，具有一定的空间想象能力和动手操作能力，对新鲜事物充满好奇心。

教学要求：教师应注重理论与实践相结合，关注学生个体差异，提高学生的参与度和积极性，确保课程目标的达成。

在教学过程中，将目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 多孔模具基础知识- 多孔模具的定义、分类及特点；- 多孔模具的应用领域及发展前景。

2. 多孔模具设计原理- 模具设计的基本原则；- 多孔模具的设计方法与步骤；- 相关公式及其应用。

3. 多孔模具加工工艺- 常见加工方法及适用范围；- 加工工艺参数的选择；- 模具加工质量的控制。

4. CAD软件在多孔模具设计中的应用- CAD软件的基本操作；- 多孔模具三视图的绘制；- 模具零件的参数化设计。

5. 多孔模具的应用案例分析- 结合实际案例，分析多孔模具的设计与制造；- 案例中存在的问题及解决方案。

6. 多孔模具的使用与维护- 模具的正确使用方法；- 常见故障的排除与维护；- 模具使用寿命的延长。

教学内容依据课程目标，结合教材章节进行组织，注重科学性和系统性。

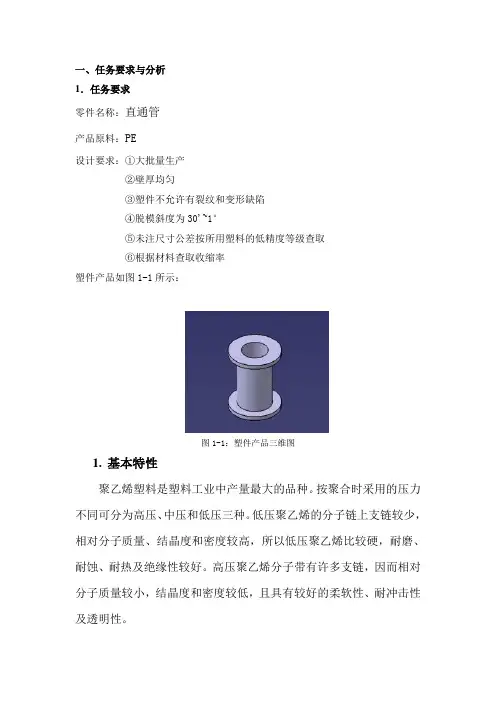

一、任务要求与分析1．任务要求零件名称：直通管产品原料：PE设计要求：①大批量生产②壁厚均匀③塑件不允许有裂纹和变形缺陷④脱模斜度为30'~1°⑤未注尺寸公差按所用塑料的低精度等级查取⑥根据材料查取收缩率塑件产品如图1-1所示：图1-1：塑件产品三维图1.基本特性聚乙烯塑料是塑料工业中产量最大的品种。

按聚合时采用的压力不同可分为高压、中压和低压三种。

低压聚乙烯的分子链上支链较少，相对分子质量、结晶度和密度较高，所以低压聚乙烯比较硬，耐磨、耐蚀、耐热及绝缘性较好。

高压聚乙烯分子带有许多支链，因而相对分子质量较小，结晶度和密度较低，且具有较好的柔软性、耐冲击性及透明性。

聚乙烯无毒、无味、呈乳白色。

密度为0.91~0.96g/cm3，为结晶型塑料。

聚乙烯有一定的机械强度，但与其他塑料相比其机械强度低，表面硬度差。

聚乙烯的绝缘性能优异，常温下聚乙烯不溶于任何一种已知的溶剂，并耐稀硫酸、稀硝酸和任何浓度的其他酸以及各种浓度的碱、盐溶液。

聚乙烯有高度的耐水性，长期接触水其性能保持不变。

聚乙烯透水气性能较差，而透氧气和二氧化碳以及许多有机物质蒸气的性能好。

聚乙烯在热、光、氧气的作用下会产生老化和变脆。

一般高压聚乙烯的使用温度在800C左右，低压聚乙烯为1000C左右。

聚乙烯能耐寒，在-600C时仍有较好的力学性能，-700C时仍有一定的柔软性。

2.主要用途低压聚乙烯可用于制造塑料管、塑料板、塑料绳以及承载力不高的零件，如齿轮、轴承等;高压聚乙烯常用于制作塑料薄膜、软管、塑料瓶以及电气工业的绝缘零件和包覆电缆等。

3.成型特点聚乙烯成型时，在流动方向与垂直方向上的收缩差异很大。

注射方向的收缩率大于垂直方向的收缩率，易产生变形，并使塑件浇口周围部位的脆性增加；聚乙烯收缩率的绝对值较大，成型收缩率也较大，易产生缩孔；冷却速度慢，必须充分冷却，且冷却速度要均匀；质软易脱模，塑件有浅的侧凹时可强行脱模。

塑料模课程设计一、教学目标本节课的教学目标是让学生掌握塑料模的基本概念、特点和应用，了解塑料模的制作流程和注意事项。

同时，培养学生动手实践的能力，提高学生对塑料模制作工艺的兴趣和热情。

具体来说，知识目标包括：1.了解塑料模的定义、分类和特点。

2.掌握塑料模的制作流程和常见问题解决方法。

3.了解塑料模在实际生产中的应用。

技能目标包括：1.能够运用塑料模制作的基本工具和设备。

2.能够独立完成简单的塑料模制作工艺。

3.能够对塑料模制作过程中出现的问题进行分析和解决。

情感态度价值观目标包括：1.培养学生对塑料模制作工艺的兴趣和热情。

2.培养学生团队协作、创新精神和责任感。

二、教学内容本节课的教学内容主要包括以下几个部分：1.塑料模的基本概念、分类和特点。

2.塑料模的制作流程和常见问题解决方法。

3.塑料模在实际生产中的应用案例。

具体安排如下：第一课时：塑料模的基本概念、分类和特点。

第二课时：塑料模的制作流程和常见问题解决方法。

第三课时：塑料模在实际生产中的应用案例。

三、教学方法为了提高教学效果，本节课将采用多种教学方法相结合的方式进行。

1.讲授法：教师通过讲解塑料模的基本概念、分类和特点，以及塑料模的制作流程和常见问题解决方法，使学生掌握相关知识。

2.案例分析法：教师通过分析塑料模在实际生产中的应用案例，让学生了解塑料模的实际应用价值。

3.实验法：教师指导学生动手实践，完成简单的塑料模制作工艺，培养学生的动手能力和实际操作技能。

4.小组讨论法：教师学生进行小组讨论，分享塑料模制作过程中的心得体会，培养学生团队协作和创新精神。

四、教学资源为了支持本节课的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：塑料模制作工艺教材，为学生提供系统的学习材料。

2.参考书：提供相关领域的参考书籍，丰富学生的知识视野。

3.多媒体资料：制作课件、视频等多媒体资料，形象生动地展示塑料模制作过程和实际应用场景。

4.实验设备：准备塑料模制作所需的设备工具，如注塑机、模具等，确保学生能够顺利进行实践操作。

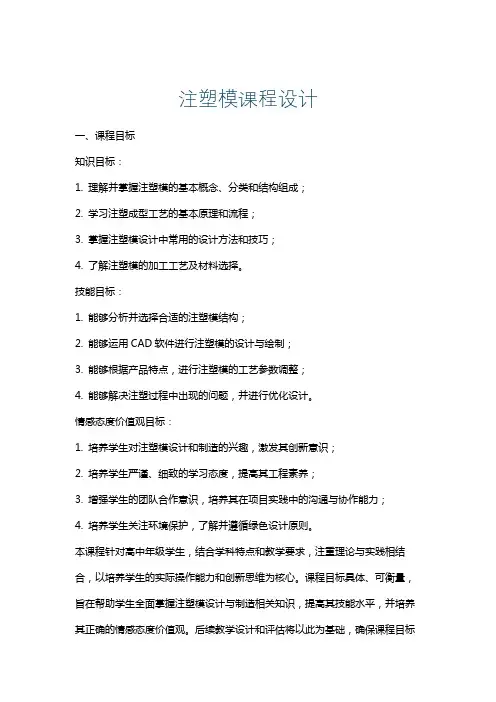

注塑模课程设计一、课程目标知识目标：1. 理解并掌握注塑模的基本概念、分类和结构组成；2. 学习注塑成型工艺的基本原理和流程；3. 掌握注塑模设计中常用的设计方法和技巧；4. 了解注塑模的加工工艺及材料选择。

技能目标：1. 能够分析并选择合适的注塑模结构；2. 能够运用CAD软件进行注塑模的设计与绘制；3. 能够根据产品特点，进行注塑模的工艺参数调整；4. 能够解决注塑过程中出现的问题，并进行优化设计。

情感态度价值观目标：1. 培养学生对注塑模设计和制造的兴趣，激发其创新意识；2. 培养学生严谨、细致的学习态度，提高其工程素养；3. 增强学生的团队合作意识，培养其在项目实践中的沟通与协作能力；4. 培养学生关注环境保护，了解并遵循绿色设计原则。

本课程针对高中年级学生，结合学科特点和教学要求，注重理论与实践相结合，以培养学生的实际操作能力和创新思维为核心。

课程目标具体、可衡量，旨在帮助学生全面掌握注塑模设计与制造相关知识，提高其技能水平，并培养其正确的情感态度价值观。

后续教学设计和评估将以此为基础，确保课程目标的实现。

二、教学内容1. 注塑模概述- 注塑模的定义、分类及应用领域- 注塑模的结构组成及工作原理2. 注塑成型工艺- 注塑成型过程及工艺参数- 常见注塑缺陷及其原因分析- 注塑模设计中的工艺要求3. 注塑模设计方法- 注塑模设计的基本原则与步骤- 塑件结构设计及模穴布局- 模具零件设计及标准件选用4. 注塑模CAD软件应用- CAD软件的基本操作与功能- 注塑模设计实例操作与演练- 模具图纸的绘制与检查5. 注塑模加工与材料- 注塑模加工工艺流程- 常用注塑模材料及性能- 注塑模的装配与试模教学内容依据课程目标进行选择和组织，确保科学性和系统性。

本课程采用以下教材章节内容进行教学：- 教材第1章：“注塑模概述”- 教材第2章：“注塑成型工艺”- 教材第3章：“注塑模设计方法”- 教材第4章：“注塑模CAD软件应用”- 教材第5章：“注塑模加工与材料”教学大纲将明确教学内容的安排和进度，指导学生在规定时间内掌握所学知识，提高实践操作能力。
