频谱分析仪操作流程

网络分析仪基本操作介绍一、概述随着信息技术的飞速发展，网络已成为现代生活和工作中不可或缺的一部分。

为了更好地分析和优化网络性能，网络分析仪作为一种重要的测试工具被广泛应用。

网络分析仪基本操作介绍对于使用者来说至关重要，本文将详细介绍网络分析仪的基本操作，帮助读者更好地理解和使用这一强大的工具。

网络分析仪主要用于测量网络中的各项参数，如信号的频率响应、失真度、噪声系数等，以评估网络性能。

通过掌握网络分析仪的基本操作，使用者可以准确地分析网络中的各种问题，并找到相应的解决方案。

本文旨在让读者了解网络分析仪的基本功能、操作方法和使用注意事项，以便在实际应用中能够准确、高效地使用网络分析仪。

1. 介绍网络分析仪的重要性和应用领域随着互联网技术的飞速发展和信息通信技术的日益成熟，网络已经成为了我们日常生活与工作中不可或缺的重要部分。

为了确保网络的稳定、高效和安全运行，网络分析仪成为了必不可少的重要工具。

因此本文将为大家介绍网络分析仪的基本操作，本文将重点阐述的第一部分，是关于网络分析仪的重要性和应用领域。

在当今信息化社会，网络已经渗透到各行各业和千家万户的日常生活中。

无论是企业级的复杂网络系统，还是家庭用户的日常网络连接，网络的性能优化和故障排查成为了保证业务连续性和生活质量的关键环节。

网络分析仪在这一点上发挥着至关重要的作用，它可以对网络信号进行捕捉、分析和可视化处理，帮助工程师和IT专家迅速定位网络问题，提供准确的数据分析和解决方案。

因此网络分析仪是维护网络正常运行、提升网络性能的关键工具。

网络分析仪的应用领域非常广泛，几乎涵盖了所有涉及网络通信的领域。

以下列举几个主要应用领域：通信行业：在网络规划、部署和维护阶段，网络分析仪用于测试和优化无线和有线通信网络。

通过对信号质量的精确分析，确保通信的稳定和高效。

网络安全领域：网络分析仪通过深度分析网络流量和行为模式，有助于发现潜在的安全威胁，帮助防御各种网络安全攻击。

频谱分析仪的使用流程1. 准备工作在使用频谱分析仪之前，需要进行一些准备工作，以确保设备的正常使用和测试的准确性。

•确保频谱分析仪已经连接好电源，并且开启了相应的开关。

•检查连接电缆是否牢固，并正确连接到被测试设备或信号源。

•如有需要，根据测试需求，选择合适的天线进行连接或调整。

2. 设定参数在开始测试之前，需要设定一些参数，以满足特定的测试需求。

以下是一些常见的参数设定：•中心频率：确定测试的中心频率，一般以赫兹（Hz）为单位。

•带宽：设定测试的频带宽度，用于限定测试的频率范围。

•采样率：确定在给定的带宽内进行频谱采样的速率，一般以赫兹为单位。

•分辨率带宽：控制分析仪在频域中分辨信号的精细度，较小的分辨率带宽可以获得更高的精确度，但会增加测试时间。

•反射损耗：如果测量无线电设备的发射功率，可以设定反射损耗来准确测量功率。

3. 进行测试设定完参数后，可以开始进行频谱分析仪的测试了。

以下是一些常用的测试步骤：1.启动频谱分析仪，并等待设备进行自检。

2.根据测试需求，设置相应的测量模式。

3.根据设备或信号源的要求，调整测试的频率范围。

4.开始测试，并观察频谱分析仪的显示结果。

5.如有需要，进行数据记录或保存。

4. 结果分析测试完成后，需要对测试结果进行分析，以获取有用的信息。

以下是一些常用的分析方法：•频谱图分析：观察频谱图，识别出频谱中的主要信号和噪声，分析它们的特点和属性。

•频率测量：利用频谱分析仪测量信号的准确频率，并进行频率误差分析。

•功率测量：通过观察频谱图中信号的强度，可以进行功率测量和功率误差分析。

•频谱占用分析：分析频谱中不同信号的占用情况，判断信号是否超出了规定的频带宽度。

5. 故障排除在测试过程中，可能会遇到各种各样的问题。

以下是一些常见的故障排除方法：•检查设备的连接是否正确，包括电源连接和信号连接。

•检查设备的参数设定是否合适，如果有需要，重新设定参数。

•检查设备是否受到其他无线电设备或环境干扰，尝试重新放置设备或更换测试位置。

频谱分析仪操作规程一、设置1 打开ON/OFF 开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER 键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。

此处也可选择START 和STOP 键设置你所需要的起始和终止频率。

3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE 键，选择右上方REF LEVEL 设置参考电平值，此处设置为10dbm,然后按下SCALE 键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS 键，单位为dbm,最后选中ATTEN 键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP 键，设置带宽参数值，选择RBW 键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。

二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一）MU 侧信号电平值的测试1）测试HDL 输出地电平值，理论值趋近于0dbm,用双工头1/2 跳线于频谱仪的RF 口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER 键，选中M1（此时M1 是出于ON 状态，其他的M 处于OFF 状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。

然后按下回车键正下方的SINGLE CONT 键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。

以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN 口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db 左右。

频谱分析仪操作规程
《频谱分析仪操作规程》
一、设备准备
1. 确保频谱分析仪正常供电，连接到合适的电源插座。

2. 检查仪器连接线是否完好，无损坏或断裂。

3. 确认频谱分析仪所连接的天线或信号源是否准备就绪。

二、启动设备
1. 打开频谱分析仪电源开关，等待设备自检完成。

2. 根据需要调整仪器的时间和日期设置。

三、选择工作模式
1. 根据实际需求选择频谱分析仪的工作模式，如扫描模式、跟踪模式等。

2. 设置频率范围和分辨率带宽，以适应需要分析的信号类型和频率范围。

四、信号捕获
1. 确定信号源的输出频率范围，并将频谱分析仪的中心频率设置为相应范围内的中心频率。

2. 调整仪器的参考电平和分辨率带宽，保证信号的清晰度和稳定性。

五、数据分析
1. 根据需要选择相应的数据处理方法，如峰值搜索、信噪比分析等。

2. 通过频谱分析仪显示屏或连接到电脑上的软件进行数据分析和结果查看。

六、设备关闭
1. 结束使用频谱分析仪后，先关闭信号源或天线连接，然后关闭频谱分析仪电源开关。

2. 将设备连接线插头从电源插座上拔出。

七、设备维护
1. 定期对频谱分析仪进行清洁和保养，保持设备的外观整洁和内部通风畅通。

2. 注意防潮、防尘和防震，避免设备受到不必要的损坏。

以上就是频谱分析仪的基本操作规程，希望用户在实际使用中能够按照规程要求正确操作设备，确保数据采集和分析的准确性和可靠性。

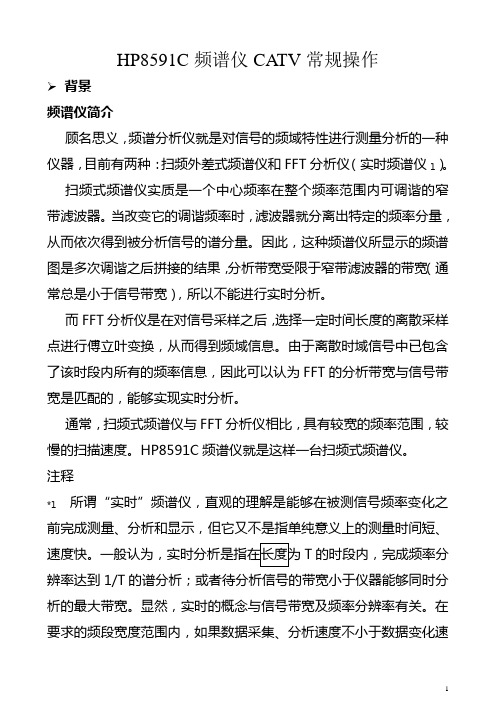

HP8591C频谱仪CATV常规操作背景频谱仪简介顾名思义，频谱分析仪就是对信号的频域特性进行测量分析的一种仪器，目前有两种：扫频外差式频谱仪和FFT分析仪（实时频谱仪1）。

扫频式频谱仪实质是一个中心频率在整个频率范围内可调谐的窄带滤波器。

当改变它的调谐频率时，滤波器就分离出特定的频率分量，从而依次得到被分析信号的谱分量。

因此，这种频谱仪所显示的频谱图是多次调谐之后拼接的结果，分析带宽受限于窄带滤波器的带宽（通常总是小于信号带宽），所以不能进行实时分析。

而FFT分析仪是在对信号采样之后，选择一定时间长度的离散采样点进行傅立叶变换，从而得到频域信息。

由于离散时域信号中已包含了该时段内所有的频率信息，因此可以认为FFT的分析带宽与信号带宽是匹配的，能够实现实时分析。

通常，扫频式频谱仪与FFT分析仪相比，具有较宽的频率范围，较慢的扫描速度。

HP8591C频谱仪就是这样一台扫频式频谱仪。

注释*1所谓“实时”频谱仪，直观的理解是能够在被测信号频率变化之前完成测量、分析和显示，但它又不是指单纯意义上的测量时间短、速度T的时段内，完成频率分辨率达到1/T的谱分析；或者待分析信号的带宽小于仪器能够同时分析的最大带宽。

显然，实时的概念与信号带宽及频率分辨率有关。

在要求的频段宽度范围内，如果数据采集、分析速度不小于数据变化速度，这样的分析就是实时的；如果待分析的信号带宽过宽以至超过了最大分析带宽，则分析变成非实时的。

（频谱仪的频率分辨率一般指的是该分析仪中频滤波器的最小3dB带宽，它表征了能够将最靠近的两个相邻频谱分量分辨出来的能力。

外差式频谱仪的频率分辨率主要由中频滤波器的带宽决定，最小分辨率还受到本振频率稳定度的影响。

而FFT 分析仪的频率分辨率和采样频率及FFT计算的点数有关：频率分辨率△f、采样频率fs和分析点数N三者之间的关系为△f＝fs/N 。

）扫频外差式频谱仪基本原理频谱分析仪的功能是要分辨输入信号中各个频率成份并测量各频率成份的频率和功率。

（工作分析）频谱分析仪工作原理和应用频谱分析仪工作原理和应用《频谱分析仪工作原理和应用》原始文档本章除了说明频谱分析仪工作原理、操作使用说明之外，也将其应用领域范围作详细的介绍，尤其应用于天线特性的量测技术将有完整说明。

本章的内容包括：本章要点1-1概论1-2频谱分析仪的工作原理1-3频谱分析仪的应用领域实习一频谱分析仪1-1概论就量测信号的技术观之，时域方面，示波器为一项极为重要且有效的量测仪器，它能直接显示信号波幅、频率、周期、波形与相位之响应变化，目前，一般的示波器至少为双轨迹输出显示装置，同时也具有与绘图仪连接的 IEEE-488、IEEE-1394 或 RS-232 接口功能，能将屏幕上量测显示的信息绘出，作为研究比较的依据，但它仅局限于低频的信号，高频信号则有其实际的困难。

频谱分析仪乃能弥补此项缺失，同时将一含有许多频率的信号用频域方式来呈现，以识别在各个频率的功率装置，以显示信号在频域里的特性。

图 1.1 说明方波在时域与频域的关系，此立体坐标轴分别代表时间、频率与振幅。

由傅立叶级数(Fourier Series)可知方波包含有基本波(Fundamental Wave)及若干谐波(Harmonics)，信号的组合成份由此立体坐标中对应显示出来。

低频时，双轨迹模拟与数字示波器为目前信号时域的主要量测设备，模拟示波器可量测的输入信号频率可达 100 MHz，数字示波器有 100 MHz 与 400（或 500）MHz 等多种。

屏幕上显示信号的意义为横轴代表时间，纵轴代表信号电压的振幅，用示波器量测可得到信号时间的相位及信号与时间的关系，但无法获知信号失真的数据，亦即无法获知信号谐波分量的分布情况，同时量测微波领域(如 UHF 以上的频带)信号时，基于设备电子组件功能的限制、输入端杂散电容等因素，量测的结果无可避免地将产生信号失真及衰减，为解决量测高频信号上述的问题，频谱分析仪为一适当而必备的量测仪器，频谱分析仪的主要功能是量测信号的频率响应，横轴代表频率，纵轴代表信号功率或电压的数值，可用线性或对数刻度显示量测的结果。

频谱分析仪操作指南目录频谱分析仪操作指南 (1)第一节仪表板描述 (1)一、前面板 (1)二、后面板(略) (6)第二节基本操作 (6)一、菜单操作和数据输入 (6)二、显示频谱和操作标记 (9)三、测试窗口和显示线 (12)四、利用横轴测试频率 (16)五、自动调整 (19)七、UNCAL信息 (22)第三节菜单功能描述 (24)频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分23、软盘驱动部分4、MEASUREMENT 部分1 24 □5STOP65、DATA 部分表格2-1单位键设置6、MARKER部分2 47、 CONTROL 部分1 68、SYSTEM 部分□ REMOTE1 PRESET□ SHIFT3 49、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。

使用面板键时，一个常见的菜单会显示在屏幕的右边。

但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。

每菜单选项与功能键一一对应。

选择一个菜单，需要按相应的功能键。

在一些情形中，按功能键显示附加选项。

下面的例子指出了仪表板和软按键功能的多少。

1、选择菜单按LEVEL键显示用于安装测试的菜单。

参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下ATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。

●利用数字键输入数据可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。

如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。

如果你没有输入任何数据，按BK SP键输入一个减号（－）。

频谱分析仪的操作规范最常用的频谱分析仪是扫瞄调谐频谱分析仪，其基本结构类似超外差式接收器，工作原理是输入信号经衰减器直接外加到混波器，可调变的本地振荡器经与CRT同步的扫瞄产生器产生随时间作线性变化的振荡频率，经混波器与输入信号混波降频后的中频信号（IF）再放大、滤波与检波传送到CRT的垂直方向板，因此在CRT的纵轴显示信号振幅与频率的对应关系，信号流程架构如图1.3所示。

影响信号反应的重要部份为滤波器频宽，滤波器之特性为高斯滤波器（Gaussian-ShapedFilter），影响的功能就是量测时常见到的解析频宽(RBW，ResolutionBandwidth)。

RBW代表两个不同频率的信号能够被清楚的分辨出来的最低频宽差异，两个不同频率的信号频宽如低于频谱分析仪的RBW，此时该两信号将重迭，难以分辨，较低的RBW固然有助于不同频率信号的分辨与量测，低的RBW将滤除较高频率的信号成份，导致信号显示时产生失真，失真值与设定的RBW密切相关，较高的RBW固然有助于宽带带信号的侦测，将增加噪声底层值(NoiseFloor)，降低量测灵敏度，对于侦测低强度的信号易产生阻碍，因此适当的RBW宽度是正确使用频谱分析仪重要的概念。

图1.2：频谱分析仪的外观另外的视频频宽（VBW，VideoBandwidth）代表单一信号显示在屏幕所需的最低频宽。

如前所说明，量测信号时，视频频宽过与不及均非适宜，都将造成量测的困扰，如何调整必须加以了解。

通常RBW的频宽大于等于VBW，调整RBW而信号振幅并无产生明显的变化，此时之RBW 频宽即可加以采用。

量测RF视频载波时，信号经设备内部的混波器降频后再加以放大、滤波（RBW决定）及检波显示等流程，若扫描太快，RBW滤波器将无法完全充电到信号的振幅峰值，因此必须维持足够的扫描时间，而RBW的宽度与扫描时间呈互动关系，RBW较大，扫描时间也较快，反之亦然，RBW适当宽度的选择因而显现其重要性。

通信信号设备调试工作流程一、引言在现代通信领域，通信信号设备的调试是确保通信网络正常运行的重要环节。

本文将介绍通信信号设备调试的工作流程，包括前期准备、设备连接、测试方案设计、测试执行、数据分析和故障排查等关键步骤。

通过详细的介绍和说明，旨在帮助读者全面了解通信信号设备调试的流程和要点。

二、前期准备1. 了解设备规格：在调试通信信号设备之前，我们需要详细了解设备的规格和性能参数。

这包括设备的型号、功能、通信协议等。

只有充分了解设备的特点，才能更好地进行调试工作。

2. 确定测试环境：通信信号设备调试通常需要在特定的测试环境中进行，如无线通信实验室或通信基站等。

在调试前，需要确保测试环境的稳定性、安全性和适用性。

3. 准备测试工具：通信信号设备调试需要使用一系列专业的测试工具，如频谱分析仪、信号发生器、网络分析仪等。

在调试前，我们需要检查这些测试工具的工作状态，并确保其能够准确地进行测试。

三、设备连接1. 连接信号源：通信信号设备的调试通常需要先连接信号源，以便提供调试所需的测试信号。

根据设备的要求，我们可以通过有线或无线连接的方式将信号源与设备连接起来。

2. 连接测试设备：除了信号源，通信信号设备调试还需要连接各种测试设备。

这些测试设备可以用于对设备的各项功能进行测试，如测试设备的接收、发送等能力。

3. 接地和防护措施：在进行设备连接时，我们需要注意设备的接地和防护措施。

合理的接地和防护能够有效减少干扰和保护设备的安全。

四、测试方案设计1. 确定测试目标：在调试通信信号设备之前，我们需要明确测试的目标。

是测试设备的功率、信号质量、抗干扰能力还是其他功能。

只有明确了测试目标，才能有针对性地设计测试方案。

2. 设计测试流程：根据测试目标，我们需要设计一套适合的测试流程。

这可以包括设备的初始化、信号输入、参数设置等具体步骤。

测试流程需要尽可能简明和规范，以确保测试的准确性和可重复性。

3. 确定测试指标：针对不同的测试目标，我们需要确定相应的测试指标。
