车载导航可靠性测试作业指导书

制定：欧秋华核准：附件：跌落实验测试步骤1. 对面边角的判定在进行跌落实验前，请按以下步骤判定面边角：将包装物按发货人确定的装船位置摆放，如装船位置摆放位置不确定，将包装物按主箱唛的标记超上摆放。

1) 是否包装物为六面？（2侧，2正面，底及顶面） • 是，看步骤4； •否，继续。

2) 逐一展开判定每面，边及角及图表。

3) 是否为带褶皱的包装物？• 是，继续； • 否，到步骤7。

4) 是否有制造的接合边及面。

• 是， 继续； •否， 到步骤7。

5) 将包装物转到右侧边有接合的位置到步骤8。

6) 将最小宽度的面正对你。

7) 按以下的图判定。

8) 用两面的号来定义边， 例边1-2代表面1及面2的组合边。

9) 用三个面的组合号来定义角，例角2-3-5由面2，3，5组合点。

10)2. 跌落实验的高度根据包装物的重量。

你必须确定包装物的总重量。

请参考以下的图表来确定包装物的跌落实验的高度。

3. 跌落实验的程序 1) 确定跌落实验的高度。

2) 是否为六面的包装物。

• 是， 继续 •否，到步骤53) 按照步骤一的高度，做以下图表的测试。

4) 测试现在完成。

5) 选底面角来代替步骤3顺序1的角开始测试。

6) 确定边要满足步骤3顺序2和3 的要求。

7) 选任意6面来代替步骤3的顺序5-10的面。

8) 用步骤5-7的角，边，面，回到步骤3进行测试。

9）测试现在完成。

页次:4/4。

1目的：鉴定产品在各种不同环境下,其性能表现是否符合规格(设计规格或客人规格),并以验证产品品质.2范围：本公司自行开发或客人委托开发,制造之车载产品,均适用之.若客户有特殊要求时,依客户要求执行.3权责：品管人员负责对产品实施试验;委托试验申请负责提供试验样品4定义：4.1 产品缺陷级定义A级:（0缺陷级）产品不可出现功能性缺失，无操作失败，无记忆消失，无指标偏差，无软件失败，无外观不良，无输入/输出异常等，标准之外的不明类问题依市面认定者而定。

B级:（轻度不良级）产品不可出现功能性缺失，无操作失败，无记忆消失，无指标偏差，无软件失败，无外观不良，容许有短暂的干扰或视音瞬间中断，试验后正常。

C级:（中度不良级）产品不可出现功能性缺失，无记忆消失，容许出现软件故障但可自动恢复，外观有轻微不良，指标有偏差。

D级:（高度不良级）实验中可出现死机、无法启动和无记忆等现象，但断电后可重启，不容许有烧毁或损坏，外观有中度不良但不影响操作使用。

E级:（重度不良级）实验中出现死机不可恢复，有烧毁或损坏现象。

4.2 客户等级: 客户等级于开案时由PM提出,RD、业务、DQA确认后经总经办核准后定案执行。

LEVEL_1: 直接供车厂的客户体;LEVEL_2: 其它无法提供试验规范的车厂客户体;LEVEL_3: 原装销售市场的客户体;LEVEL_4: 指4S后装市场或加盟维修服务店.4.3 产品标准分类:A部分:为车载DVD部分试验标准;B部分:为车载AMP部分试验标准5 作业程序：5.1 允收标准:外观检查：喷漆，丝印，电镀不可有颜色和亮度改变、掉漆、起泡等现象。

结构检查：塑胶，五金不可有破裂、变形、松脱等现象。

功能检查：不可有误动作，功能丧失，记忆消失等。

性能检查：实验后指标参数比实验前降低0~3dB。

机内检查：元件不可有脱落、松动、破皮、爆裂、烧损等现象5.2 试验条件和方法:5.2.1试验前后的基准温度和湿度基准温度25℃±2℃、基准相对湿度55％±5％R.H.（无特别限制时也可在常温（温度10～35℃），常湿（相对湿度40～85％）条件下进行。

车载导航设备的可靠性和稳定性评估方法随着科技的不断发展，车载导航设备在现代交通中扮演着重要的角色，它能为驾驶员提供准确的导航信息，帮助他们更轻松、高效地完成驾驶任务。

然而，要确保车载导航设备的可靠性和稳定性，需要进行评估和测试。

本文将介绍车载导航设备可靠性和稳定性的评估方法，以帮助提高其性能和用户体验。

一、软件评估方法1. 功能测试：功能测试是评估车载导航设备的基础。

通过模拟实际使用场景，测试导航设备是否能准确地提供导航功能，包括路径规划、导航指引、语音播报等。

此外，还需测试设备的操作界面是否友好、是否能按预期显示地图等。

2. 兼容性测试：车载导航设备通常与其他设备（如手机、车辆信息系统等）进行连接，因此兼容性测试非常重要。

测试车载导航设备是否能与其他设备正常连接，数据传输是否稳定，以及是否与常见移动设备和操作系统兼容。

3. 稳定性测试：稳定性测试是评估车载导航设备在长时间使用过程中的表现。

通过模拟连续使用、高负荷和异常情况等场景，测试设备是否能正常工作，并且不会出现卡顿、崩溃等问题。

4. 安全性测试：车载导航设备作为驾驶辅助工具，安全性是评估的关键点。

安全性测试包括导航指引是否准确、实时交通信息是否可靠、提示信息是否清晰等。

此外，还需测试设备的防护措施，防止敏感用户数据泄露等。

二、硬件评估方法1. 耐久性测试：车载导航设备需要经受来自路况、气候等多种因素的考验，因此耐久性测试非常重要。

测试设备在恶劣条件下的工作表现，如高温、低温、湿度、震动等环境下是否能正常工作。

2. 电源供应测试：车载导航设备通常通过车辆的电源供应工作，因此需要测试设备在各种供电情况下的表现，如正常供电、断电、电压波动等情况。

3. GPS精度测试：车载导航设备的核心功能之一是利用全球定位系统（GPS）提供准确的位置信息。

通过比对导航设备提供的位置信息与实际位置的差异，评估GPS的精度和准确性。

4. 屏幕可视性测试：车载导航设备的屏幕可视性对用户体验至关重要。

1、目的本规范明确了产品及部品的有关可靠性试验的各种事项，力求可靠性试验管理的有效化，使公司开发及生产的产品质量得到有效的保证。

2、适用范围本规范适用于新产品开发、部品变更、量产机的可靠性试验。

3、定义3.1 可靠性试验：为了推测或判定（验证）产品在市场上能否达到可靠性要求（故障率及产品的耐用性等）而做的试验。

通常是指如下试验:3.1.1常温功能一般动作检查：对规定功能按键动作有效性的检查。

3.1.2 包装货物试验：对产品在运输中所受振动及冲击的可靠性的评价。

3.1.3环境试验：产品在流通及使用环境中的外观及构造性能的各种评价。

3.1.4耐久性试验：产品长时间使用的耐久性评价。

3.1.5实际使用：以消费者实际使用条件为准进行评价。

3.1.6安全性检查：对各种安全规格的评价。

3.1.7设计余度：产品设计余度的评价管理。

3.2 样品：用来做试验的产品或部品。

3.3 初期检查：做试验前对样品相关项目的检查。

如初期检查发现有影响做试验的不良，则必须修复好不良后，才能做该试验。

3.4 后期检查：试验完了后,对样品相关项目的检查。

根据各试验的标准，如不符合要求，则该试验作不合格处理。

4、职责4.1 由品管部负责各种可靠性试验。

4.2由QE具体执行，根据新产品开发计划和量产生产计划及部品变更制订试验计划。

4.3 品管部从委托部门接收各种相关资料(机器、部品、规格等），确认各种相关资料齐全时才开始进行试验，并判定结果,对判定的结果负责任。

如相关资料不全时,有责任要求委托部门补全或拒绝做试验。

4.4 委托部门：技术部、工程部、采购部及其它要求品管部做试验的部门。

委托部门有责任分析改善试验中样品出现的问题。

4.5 生产部负责准备好完整的试产、部品变更机、量产机给品管部做试验。

5、工作程序5.1 QE从生产部领取做试验的机器，编制试验计划和进行试验。

5.2 试验不合格时，及时通知相关部门改善，如原因对策不明确时；5.2.1 新产品试产时不能量产。

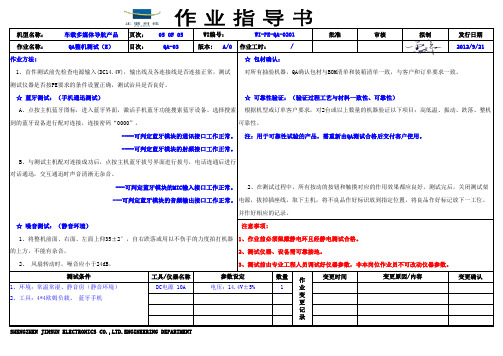

机型名称：车载多媒体导航产品页次：05 OF 05批准审核拟制发行日期作业名称：QA整机测试（E）目次：QA-03版本:A/0作业工时：2012/9/21工具/仪器名称数量变更时间变更确认DC电源 10A1到的蓝牙设备进行配对连接，连接密码“0000”。

----可判定蓝牙模块的通讯接口工作正常。

B、与测试主机配对连接成功后，点按主机蓝牙拔号界面进行拔号，电话连通后进行对话通迅，交互通迅时声音清淅无杂音。

测试条件1、环境：常温常湿、静音房（静音环境）2、工具：4*4欧姆负载、 蓝牙手机作业变更记录参数设定电压：14.4V±5%变更原因/内容2、测试仪器、设备需可靠接地。

/可靠性。

注：用于可靠性试验的产品，需重新由QA测试合格后交付客户使用。

2、在测试过程中，所有按动的按钮和触摸对应的作用效果都应良好。

测试完后，关闭测试架WI编号：WI-PE-QA-0201 ☆ 可靠性验证：（验证过程工艺与材料一致性、可靠性）测试仪器是否按PE要求的条件设置正确，测试治具是否良好。

☆ 蓝牙测试：（手机通迅测试）作业方法:1、首件测试前先检查电源输入(DC14.4V)，输出线及各连接线是否连接正常，测试的上方，不能有杂音。

2、 风扇转动时，噪音应小于24dB。

对所有抽验机器，QA确认包材与BOM清单和装箱清单一致，与客户和订单要求一致。

根据机型或订单客户要求，对2台或以上数量的机器验证以下项目：高低温、振动、跌落、整机并作好相应的记录。

电源，拔掉插座线，取下主机，将不良品作好标识放到指定位置，将良品作好标记放下一工位。

☆ 噪音测试：（静音环境）---可判定蓝牙模块的MIC输入接口工作正常。

A、点按主机蓝牙图标，进入蓝牙界面，激活手机蓝牙功能搜索蓝牙设备。

选择搜索 ---可判定蓝牙模块的音频输出接口工作正常。

1、将整机前面、右面、左面上仰35±2°，自右跌落或用以不伤手的力度拍打机器 ----可判定蓝牙模块的射频接口工作正常。

产品可靠性试验作业指导书1.0目的规范产品试验步骤及周期，确保产品品质及安全可靠性2.0范围适用于本厂生产的所有产品。

3.0职责3.1OQC负责产品可靠性测试。

3.2品质主管负责指导并监督。

3.3工程师负责试验结果的分析与改善工作的验证。

4.0定义可靠性试验：开发中的产品、新产品试产、批量生产及结构变更的产品试验。

5.0作业程序5.1原材料来料可靠性测试5.1.1五金物料类1)金属面板、转接板、螺丝等金属类物料需做盐雾测试具体参照《盐雾测试作业指导书》或对应的《检验作业指导书》，1000PCS以上的订单取样检测2PCS.5.1.2塑胶物料类1)喷油件需做附着力测试(附着力测试、百格实验)，将喷好油或丝印好的物料用3M胶粘贴以垂直90度角拉起，连续5次丝印或油漆无脱落，再在另一处用刀片划成 1MM*1MM的方格，用3M胶粘贴以垂直90度角拉起，连续3次丝印或油漆无脱落.具体参照《检验作业指导书》.同机型同一料号共用的物料，其煲机测试均按最大过胶厚度的机器进行，为1000PCS以上的订单量制单取样2PCS。

5.1.3电子物料类1)电源线吊重测试，将电源线尾部做好标识挂于吊重架上，朝下挂上相应机型吊重标准的物体垂直吊重一分钟，具体参照《产品可靠性试验作业指导书》或对应的标准及《检验作业指导书》.同机型同一料号共用的物料，为1000PCS以上的订单量制单取样2PCS。

2)PCB板耐温测试，取来料的PCB板到生产线锡炉过锡，温度为270-280度过5秒钟，PCB板绿油不能起泡或翘铜皮现象，同机型同一料号共用的物料，为1000PCS以上的订单量制单取样2PCS。

插头、插座类要进行插拔测试，反复插拔3000次无接触不良或原件损坏等不良现象。

5.1.4包材物料类1)彩盒类、外箱类需做摇盖开合270度实验具体参照对应的《检验作业指导书》.2)保护膜、消银龙贴纸类，将实物贴于相应的机型外壳上进行高低温各测试4H,试验后检查贴纸应贴附牢固，无翘起现象。

9页共 9 页文件编号PE-SOP-0120版本Ver:1.0序号名称物料代码用量单位用量序号名称及型号适用机型SDV-268/288等生效日期2008-4-911电源工艺环节22G PS天线工序编号33G PS地图卡工序名称44音箱标准工时551、插GPS天线和电源线.2、开机按面板上POWER 键开机，进入FM 模式，按触摸屏的EDIT 键进入主菜单，然后点击向下翻转按纽将屏下翻 至45度，插入GPS地图卡.3、点触摸GPS图标进入GPS界面，点击[设置]再点击[校正触摸屏]进行触摸屏校正步骤。

依次点击+字形中心待出 现√符号时表示触摸屏已校正OK 。

4、触摸屏校正好后，点击界面右上角的关闭符号，此时显示GPS主界面，再点击[导航]字样，界面出现[特别提示]字样，点击[接受]出现[功能、查找、提示]字样，点击[查找]点击[手写]手写输入出发地（例如日塑制造厂）点击[设为出发地]此时点击右上角的相应图标进入GPS卫星接收界面看卫星个数及北京时间和海拔的显示是否准确，返回后再点击[查找]输入目的地（例如布吉公园）点击[设为目的地]保存路径.5、选择[功能]字样，点击[路径管理]，再点击[模拟行驶]此时界面进入GPS导航状态。

6、进行音量加减操作，看触摸屏功能及声音大小失真与否。

7、注意检查GPS 导航过程中是否与实际路径相符，导航结束后，点击[功能]选择[关闭导航系统]选择[是]退出导航。

8、取下GPS天线，取出SD卡地图，长按POWER键关机，拔掉16PIN电源插头8、良品流入下一道工序，不良品作好标示放入修理位维修。

注意事项：1）观察地球图样的卫星个数（有效的卫星是红色显示再观察界面右侧的海拔文字显示和北京时间显示是否准确.2）本次测试必须要靠窗口，天线信号较好的地方。

审批信息拟制审 核批 准数量名称规格1支圆珠笔1张检验日报表标 准 作 业 指 导 书页 次： 第使用工具 XX 数码科技有限公司测试工艺下一个流程就是顾客，不接受、不制造、不流出不良品是我们大家共同的承诺！材料180S G PS导航测试009作业步骤：辅料更改记录更改内容更改人及签名XXXGPS 天线音箱电源被测机GPS 天线接口电源插座。

车载导航项目测试标准文档编号：文档类别：版本信息：创建人：Luxiangqian审核人：Wangfan批准人：建立日期：20170816批准日期：文档修订记录文档审批信息目录目录 (3)一、引言 (4)1.1 目的 (4)1.2 测试摘要 (5)1.3 测试阶段和工时 (7)1.4 质量目标 (8)二、测试目标和风险 (8)2.1 测试范围 (8)2.2 测试目标 (9)2.3 风险及约束 (10)2.4 测试文档 (10)2.5 测试人员 (10)三、质量目标 (11)四、资源需求和定位性能测试 (11)4.1 测试环境 (11)4.2 车载定位终端GPS性能测试试行方案 (14)4.3 测试工具（暂无） (16)五、测试策略 (16)5.1 整体测试策略 (16)5.2 开始/中断/完成标准 (16)5.3测试类型 (17)六、测试计划 (17)6.1 测试准备 (17)6.2 测试计划 (17)七、功能测试要点及预期结果 (19)八、性能测试要点及评测标准 (19)九、测试过程 (19)十、路测方案和目标 (20)十一、测试报告建立 (21)一、引言1.1 目的规范车载导航产品的外观、结构、功能的检验标准，使产品测试检验有依可查，确保产品品质。

统一公司对车载多媒体整机的检验项目及接收标准，以实现全员品质控制，确保整机满足客户需求。

1.1.1明确对过程与产品的监视与设计需求，确保产品得到满足。

1.1.2确保质量管理体系所有过程实现所策划的结果的能力，满足客户及标准。

1.1.3该测试标准从策略和方法上高度说明如何计划、组织和管理测试项目，旨在说明项目在每测试阶段的任务、人员分配和时间安排、工作规范等。

1.1.4该标准不包括测试用例的细节和系统功能的详细信息。

1.1.5适用范围：①、本公司生产及外协生产的车载多媒体半成品、成品、样品。

除客户另有要求或发生工程变更外，一律按此标准执行。

②、本测试检验标准主要针对会影响客户使用体验的项目，测试产品的制程能力、产品需求的一致性和可靠性。

作业名称：路面实验目次：/版本:A/0作业工时：2012-9-171、不同状态测试：作业方法:/4、路试读碟抗振性能:电源开/关、点火开/关、发动机开/关、汽车报警器开/关、空调开/关、暖气开/关、自动天线升/降、雨刮开/关、机动车从旁边驶过时、打手机时、车停在高压电线下、发动机加速等等环境和状态下测试：C、以时速≤60km/h的速度，越过200M以上长度的斑马线路。

A、在各种模式下工作时，将音量调到1，人耳距离扬声器0.4m,本机功放声音不能有干扰或卟卟声A、以时速≤60km/h的速度，行驶在高低不平泥土公路上。

B、以时速≤40km/h的速度，越过路障线。

5TV路试实验（车机内置TV模块时测试） D、以时速80km/h的速度，紧急刹车。

E、以时速60km/h的速度，急转弯。

以上情况下，读碟不能出现中断、跳曲、停唱、读碟什等现象。

有干扰或卟卟声。

B、在各种模式下工作时，将音量调到1时，人耳距离扬声器0.4m,RCA输出声音通过外接功放放大后，不能有干扰或卟卟声。

5、TV路试实验（车机内置TV模块时测试）：在距离发射电台50km的范围内，空旷地方，确认测试机的TV制式是当地制式，手动扫描，无明显收不到的电台，且当地的电台声音清晰，图像稳定。

在离发射电台的围内空旷地确机的制式地制式自扫描 A、路试当地的电台声音清晰。

B 时速超过60km/H时原本声音清晰的电台声音无出现杂音2、收音实际收台效果:在距离发射电台50km的范围内，空旷地方，确认测试机的TV制式是当地制式，自动扫描，无明显收不到的电台，且当地的电台声音清晰，图像稳定。

B、时速超过60km/H时，原本声音清晰的电台，声音无出现杂音。

C、在地下停车场，自动搜索到的电台允许有串台、什台数≤2个。

注意事项:工具/仪器名称数量变更时间变更确认3、导航误差范围:导航提供的信息与路试实际情况相差的最大距离≤8m。

1、用于破坏性试验的产品，即使测试合格也不能交付客户使用。

机型名称：车载多媒体导航产品页次：01 OF 01批准审核拟制发行日期作业名称：高低温测试目次：/版本:A/0作业工时：2012/9/17工具/仪器名称数量变更时间变更确认高低温箱1温度计1注意事项:1、用于破坏性试验的产品，即使测试合格也不能交付客户使用。

7、连续工作性能：（生产按4小时老化、品质按72小时老化测试连续性能）3、测试前由专业工程人员调试好仪器参数，非本岗位作业员不可改动仪器参数。

按测试要求8、热异变试验：WI编号：2、测试仪器、设备需可靠接地。

6、低温启动试验：（设定标准参照检验标准，一般采用B级标准设定-25℃）/低温环境下放置24小时后在常温常湿下放置4小时测试，应满足其它检验标准。

1、高温保存试验：（设定标准参照检验标准，一般采用B级标准设定75℃）2、低温保存试验：（设定标准参照检验标准，一般采用B级标准设定-30℃） 高温环境下放置24小时后在常温常湿下放置4小时测试，应满足其它检验标准。

在指定高温环境下连续播放4小时，在此过程中，应能正常进碟、出碟和满足其它检验标准。

参数设定按测试要求变更原因/内容3、高温动作试验：（设定标准参照检验标准，一般采用B级标准设定60℃）2、工具：14.4V电源、4*4欧姆负载、TCD784碟、DVD碟测试条件1、环境：实验室作业变更记录在指定高温环境下保存2小时，然后工作4小时，在此过程中，应能正常进碟、出碟和其它检验标准。

作业方法:在指定低温环境下保存2小时，然后工作4小时，在此过程中，应能正常进碟、出碟和其它检验标准。

在室温下连续播放DVD或CD指定时间，在此过程中和完成此过程后在常温下放置4小时应能满足所有检验标准。

在做完上述试验后，将机器拆散，检查机内部件是否有变色、变形、烧焦、和劣化的现像。

4、低温动作试验：（设定标准参照检验标准，一般采用B级标准设定-25℃）在指定低温环境下连续播放4小时，在此过程中，应能正常进碟、出碟和满足其它检验标准。
