CASS小技巧

cass 广泛应用于地形成图、地藉成图、工程测量应用三大领域，且全面面向GIS ，彻底打通数字化成图系统与GIS 接口，是一个很好的绘图软件。

下面是cass 软件的一些小技巧给大家分享一下：1 、画线：很多朋友会说这个用说吗？南方里面提供了强大的画线工具，当然现在有的朋友这个也加在自己的cad 里面，还是用现成的方便。

cass 里面画线工具可以对画好线进行第二次绘画，怎么说。

比如你画好了一条线，现在觉得有一个地方不合适或者方向错了，那你可以用y 命令加线段控制点，用b 命令对这个线进行修改（比如回到那个节点再开始画、或者这个方向可以了，用h 命令换到另外一个方向继续操作）这样始终是一条线。

对以后的操作很方便。

2 、重复图元：就是画好的图不知道自己在操作怎么做了，发现很多东西都是重复，打印看不出来，但会影响图纸的大小，使系统承受不住，在南方软件里面就有一个工具可以自己把重复的线、字等删除。

3 、后期处理：很多朋友在cad 下画图，可把这个放在cass 里面不可以进行一些简单的编辑，那是什么原因，因为南方软件认的是编码这个东西。

就相当于你的图纸没有属性，不可以进行一些特殊的编辑。

那怎么办，你可以用南方里面的一个工具地物编辑--- 图形属性转换--- 下面可以针对自己的情况进行选择。

这样即可以分出很多图层来，又可以使没有属性的东西带上属性。

这个东西很好用。

4 、批量分副：不会cass 的朋友有时会遇到很多头痛的问题，比如自己画好了一个图，然后业主叫你分成几个图来打，因为一个图太大了。

很多的人是画了很多的辅助线进行一步一步的修剪。

那样太浪费时间了，你可以在cass 下面直接就可以分副。

只要你换好参考线，一步就到位，非常方便。

5 、测站改正: 会测图的朋友应该都遇到过这样的问题就是自己测图时的原始坐标搞错了，现在怎么办，进行整个图进行移动，哪么数据怎么处理，一个一个的去算，又怕自己算错，现在cass 下面就有一个测站改正，直接就可以图纸和数据一步到位，很简单就搞定，而且一定正确。

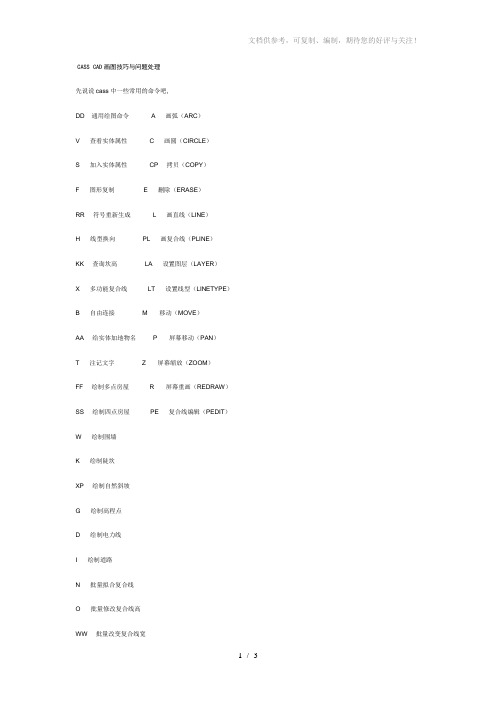

文档供参考，可复制、编制，期待您的好评与关注！CASS CAD画图技巧与问题处理先说说cass中一些常用的命令吧,DD 通用绘图命令 A 画弧（ARC）V 查看实体属性 C 画圆（CIRCLE）S 加入实体属性CP 拷贝（COPY）F 图形复制 E 删除（ERASE）RR 符号重新生成L 画直线（LINE）H 线型换向PL 画复合线（PLINE）KK 查询坎高LA 设置图层（LAYER）X 多功能复合线LT 设置线型（LINETYPE）B 自由连接M 移动（MOVE）AA 给实体加地物名P 屏幕移动（PAN）T 注记文字Z 屏幕缩放（ZOOM）FF 绘制多点房屋R 屏幕重画（REDRAW）SS 绘制四点房屋PE 复合线编辑（PEDIT）W 绘制围墙K 绘制陡坎XP 绘制自然斜坡G 绘制高程点D 绘制电力线I 绘制道路N 批量拟合复合线O 批量修改复合线高WW 批量改变复合线宽Y 复合线上加点J 复合线连接Q 直角纠正这些都是CASS里帮助都有的命令,以下说的是在绘图过程中经常遇到的问题1.有时候在画电线通讯线时只想画电杆而不想画电线,但它们又是一个整体,若要炸开在删的电杆就会变成白色,而失去了原有的属性,这时你只要打开文件菜单--CASS6.1参数配置把电杆是否连线选择"否"就行了,这时在画电杆之间就只是一个白线相连了,这条白线是骨架线,它是删不掉的,若不想要它,只要把骨架线的图层(ASSIST)关掉就行了,它在打印时候是打不出来的.2.有时候我们打开画过的图形时陡坎只显示直线,先用regen命令重新生成一下,要是还不行,打开特性管理器,找到线形生成选项,选择启用就行了.3.当用CASS打开其它软件做的图形时需要加入CASS环境才能运行.此命令在文件菜单下.4.当测量的某个地区陡坎很多,在绘等高线时先择考虑坎高就很容易画等高线了.5.MBUTTOMPAN是CAD的一个系统变量,当值为1时按助滚动轮是平移.当值为0时出现捕捉.6.当几条线重全在一起时,按助CTRL健可在几条线间循环选择.7.用BLIPMODE命令可以消除在点鼠标时在屏幕上产生的交叉点.8. REDRAW命令.可刷新图形屏幕把多余一些标记点去掉保持图开的清洁.9 !号的使用用一条线，选中夹点后可用！＋数字的方式（如：！10 ）使其伸长或缩短相应的长度。

cass使用技巧Cass是一种流行的NoSQL数据库，针对大规模数据的高性能和高可扩展性。

以下是一些Cass的使用技巧：1. 数据建模：在Cass中设计数据模型时，需要考虑查询需求和数据分布的均衡。

使用复合主键或辅助索引来支持更复杂的查询。

避免过度规范化，可以将相关数据存储在同一个分区中以提高查询效率。

2. 分区键选择：分区是Cass的基本单位，数据会在集群中均匀地分布在多个分区中。

选择合适的分区键非常重要，它直接影响到数据的负载均衡和查询性能。

一般来说，选择一个能使数据均匀分布的分区键，最好是一个高基数的值。

3. 适当的使用集合：集合是Cass提供的用于存储多个值的数据类型，比如列表和集合。

但是要注意集合的使用时机和适用范围，过度使用集合会影响查询性能，并且集合中的数据不支持索引，会限制数据访问的灵活性。

4. 批量和异步操作：Cass支持批量插入和更新操作，可以有效地减少网络传输和增加吞吐量。

异步操作可以通过使用Cass的Future对象实现，可以提高性能和响应时间。

5. 数据压缩：Cass支持数据压缩功能，可以减少网络传输的数据量。

启用数据压缩可以通过在配置文件中设置压缩算法和压缩级别来实现。

但需要注意的是，压缩会增加CPU的负载，过度压缩可能会降低性能。

6. 分布式查询：在Cass中执行查询时，要尽量避免全表扫描。

可以使用分区键或辅助索引来限制查询的数据范围，优化查询性能。

此外，可以使用异步查询和分页查询来处理大量数据。

7. 负载均衡和容错性：Cass支持自动的负载均衡和故障转移，在集群中有多个节点时，可以自动将请求路由到合适的节点。

要确保节点的健康状态和网络连接，监控集群的状态并做适当的调整。

8. 安全性和权限控制：要保护Cass数据库的安全性，需要设置合适的权限和访问控制。

使用Cass提供的身份验证和授权功能，限制用户的访问权限和操作权限，以防止未经授权的访问和数据泄漏。

以上是一些Cass的使用技巧，希望对您有所帮助。

CASS绘制和修改等高线技巧1、修改数字地面模型（修改三角网）一般情况下，由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线，如楼顶上控制点。

另外还因现实地貌的多样性和复杂性，自动构成的数字地面模型与实际地貌不太一致，这时可以通过修改三角网来修改这些局部不合理的地方。

（1）、删除三角形如果在某局部内没有等高线通过的，则可将其局部内相关的三角形删除（2）、增加三角形如果要增加三角形时，可选择“等高线”菜单中的“增加三角形”项，依照屏幕的提示在要增加三角形的地方用鼠标点取，如果点取的地方没有高程点，系统会提示输入高程。

通过以上命令修改了三角网后，选择“等高线”菜单中的“修改结果存盘”项，把修改后的数字地面模型存盘。

这样，绘制的等高线不会内插到修改前的三角形内。

注意：修改了三角网后一定要进行此步操作，否则修改无效！2、练习手工绘制等高线的方法：（1）右侧工具栏直接使用绘制等高线工具（2）复合线等高线在绘制时会自动拟合，线体有很多节点，在修改时非常麻烦。

为使用等高线修改变得简单。

采用如下方法：在绘制等高线时不要直接使用绘制等高线工具，而使用复合线工具来绘制等高线，因为复合线非常容易拉动修改。

在等高线绘制完后可以拟合复合线，然后把拟合后复合线加注等高线属性即可，在属性工具条中可以更改等高线标高。

这样画出的等高线套合的非常好，易于修改。

3、等高线和高程点的注记等高线的注记一般只注记计曲线，注记的字头应指向山顶或高地，但字头不应指向图纸的下方。

关于高程点的注记一般选在明显地物点和地形点上，依据地形类别及地物点和地形点的多少，其密度为图上每100cm2内5～10个。

4、等高线的修饰等高线在遇到房屋及其它建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河、双线渠、水库、池塘以及注记等均应中断。

CASS成图软件中提供了自动切除穿陡坎、穿围墙、穿二线间、穿高程注记、穿指定区域内的等高线等功能，完全满足等高线的修剪。

1、在绘制了某一部分的草地或、耕地之类的东西时，要删除其所画的边界，此时操作步骤为编辑——断开——选物体第二点点击先断开一段，再在断开的两头各点击一次，即可全部删除其边界。

2、绘制草地等东西后，如果要输入文字注记，这时要在所要输入文字的地方删除草地等东西，其操作步骤为地物编辑——批量删剪——窗口删剪在左上角点击低一点，右下角点击第二点，然后把鼠标的光标向所在矩形窗口里面移动，之后点击鼠标左键即可删除。

3、某一属性的线画错后，如果要删除，应该要先改变其线性的颜色，在删除其大量的线性，其操作步骤为编辑——删除——实体所在图层即可4、把昨天绘制的图形，与今天绘制的图形放置在同一个人窗口中，看到整体的图幅时，其操作步骤为工具——插入图快（只对统一比例打勾）此时插入的图块没有属性，如果插入有属性的图块时步骤为工具——批量插入图块（只对统一比例打勾）即可5、绘制任意图幅绘图处理---加方格网---鼠标光标从左下角移动至右上角（要把整个图像都包含在方格网中）然后绘图处理---任意图幅出现对话框后对图幅尺寸纵向与横向都要输出方格网格子数后，分别减去一即可是横向纵向的数目再点击取整到米与删除图幅外实体打钩，再点击左下角坐标，插入图幅左下角坐标即可，之后点击确定。

6、插入任一点点击该图层线，使其变为阴影状态，之后在cass窗口输入Y ，之后点击回车，然后光标移动至要插入点的位置，之后点击即可。

7、CASS中统计指定区域面积总是0.00是怎么回事？先用 pl 线把要算面积的区域重新划一圈，然后 cass ——工程应用——查询实体面积，就行了，还可以通过cass ——工程应用——计算指定范围面积，或者cass ——工程应用——统计指定区域的面积来计算图形的面积。

8、如题。

没有测量数据，只有测量后的图。

但是里面的高程点不能用用。

不知道怎么能重新展点。

1.CASS中利用测量数据展绘高程点绘图处理—展高程点2. CASS中加高程点快捷键 G 直接可以加3. CASS中提取高程点工程应用—高程点生成数据文件9、插入高程点键入 G ,之后回车，光标点击所插入的位置即可10、复制已知图像选择复制图像----鼠标右击点击复制打开要复制的窗口鼠标右击---点击原坐标粘贴11、在建立三角网，绘制等高线后，如果在不该出现的地方有等高线要删除，一种办法为，在不该出现的地方夫人两侧绘制两条公路或者其他属性的线型，之后再cass软件中，点击等高线----等高线修剪----切除指定两线间等高线，即可删除不必要的等高线。

一、居民地：13241、小比例尺房屋。

用右边工具栏里“居民地-小比例尺房屋”划出后，自动用斜线填充。

2、四点房屋。

可用1的方法做，也可以用左边工具栏里的“四点房屋”划出。

3、独立房屋。

点下拉菜单，将“JMD”（居民地）图层设为当前层后，输入“PL”命令回车，鼠标在图上画第一点后，再输入W（线宽度命令）回车，再输入7回车（线起宽度），再输入7回车（线终点宽度），开始画。

独立房屋4、院墙。

画院墙前，先将线性比例由1改为0.5。

点上边工具栏里的“对象特性”，调出菜单（见下图），将里边的线型比例1.0000改为0.5后回车。

所有院墙画完后，再将线型比例改为1，否则将影响其他线型。

院墙实心砖院墙用右边工具栏里“居民地-垣珊-不依比例围墙”画。

注意线上分布墙垛有里外之分。

如果画反了，可以点选左边工具栏里的“线型换向”工具，直接点击墙线，改变墙垛方向。

这种院墙用“居民地-垣珊-篱笆”画。

二、水系设施：1、河流溪流。

用右边工具栏“水系设施-河流溪流-水涯线”沿河流两边蓝线画出。

水流方向用“水系设施-河流溪流-示向箭头”标出。

河流名字用文字输入，注意文字大小与图一致，注记类型选“水系设施”。

2、湖泊池塘。

上图用右边工具栏“水系设施-湖泊池塘-无坎池塘”画。

这个类型的有鱼塘、藕塘、水塘、芦苇塘等。

水库要用“水库水边线”画，湖要用“常年湖”画。

3、沟渠。

双线沟用右边工具栏“水系设施-沟渠-双线沟渠”画。

紧邻路边的单线沟用“水系设施-沟渠-单线沟渠”画，农田里的单线沟用“水系设施-沟渠-单线干沟”画。

河流单线沟 双线沟机井4、机井。

农田中机井用“水系设施-陆地要素-水井”表示，水井符号X、Y比例在“对象特性”里由10改为6。

三、交通设施1、国道省道。

国道一般标（G205），G表示国道，数字是道路编号。

省道一般标（S220），S表示省道，数字是道路编号。

国道省道用右边工具栏“交通设施-公路-等级公路边线”沿路两边黑线画出。

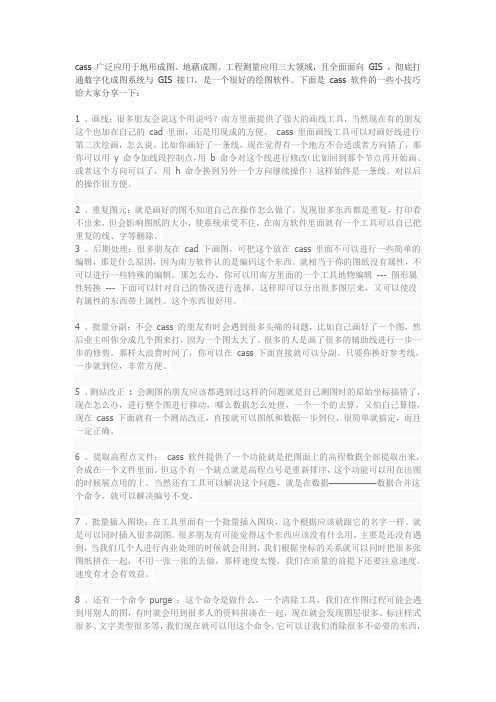

第一篇9个cass小技巧cass 广泛应用于地形成图、地藉成图、工程测量应用三大领域，且全面面向 G IS ，彻底打通数字化成图系统与 GIS 接口，是一个很好的绘图软件，下面是cass 软件的一些小技巧给大家分享一下：1 、画线：很多朋友会说这个用说吗？南方里面提供了强大的画线工具，当然现在有的朋友这个也加在自己的 cad 里面，还是用现成的方便。

cass 里面画线工具可以对画好线进行第二次绘画，怎么说。

比如你画好了一条线，现在觉得有一个地方不合适或者方向错了，那你可以用 y 命令加线段控制点，用 b 命令对这个线进行修改（比如回到那个节点再开始画、或者这个方向可以了，用 h 命令换到另外一个方向继续操作）这样始终是一条线。

对以后的操作很方便。

2 、重复图元：就是画好的图不知道自己在操作怎么做了，发现很多东西都是重复，打印看不出来，但会影响图纸的大小，使系统承受不住，在南方软件里面就有一个工具可以自己把重复的线、字等删除。

3 、后期处理：很多朋友在 cad 下画图，可把这个放在 cass 里面不可以进行一些简单的编辑，那是什么原因，因为南方软件认的是编码这个东西。

就相当于你的图纸没有属性，不可以进行一些特殊的编辑。

那怎么办，你可以用南方里面的一个工具地物编辑 --- 图形属性转换 --- 下面可以针对自己的情况进行选择。

这样即可以分出很多图层来，又可以使没有属性的东西带上属性。

这个东西很好用。

4 、批量分副：不会 cass 的朋友有时会遇到很多头痛的问题，比如自己画好了一个图，然后业主叫你分成几个图来打，因为一个图太大了。

很多的人是画了很多的辅助线进行一步一步的修剪。

那样太浪费时间了，你可以在 cass 下面直接就可以分副。

只要你换好参考线，一步就到位，非常方便。

5 、测站改正 : 会测图的朋友应该都遇到过这样的问题就是自己测图时的原始坐标搞错了，现在怎么办，进行整个图进行移动，哪么数据怎么处理，一个一个的去算，又怕自己算错，现在 cass 下面就有一个测站改正，直接就可以图纸和数据一步到位，很简单就搞定，而且一定正确。

CASS设计计算加速：高效技巧与优化策略一、背景与意义在工程设计和规划过程中，CASS设计计算通常扮演着重要的角色。

CASS是一种计算机辅助设计工具，广泛应用于土木工程、交通规划、建筑设计等领域。

加速CASS设计计算能够显著提高工作效率，减少设计周期，进而降低项目成本。

因此，掌握如何快速得出CASS设计计算结果对于工程技术人员来说具有重要意义。

二、CASS设计计算加速技巧优化模型构建：利用CASS软件提供的建模工具，构建高效、简洁的模型。

避免复杂的几何形状和过多的细节，以减少计算时间和资源消耗。

同时，合理运用软件提供的布尔运算、图层管理等功能，提高模型构建效率。

1.参数化设计：通过CASS软件内置的参数化设计工具，实现设计过程中的数据自动化。

将设计参数（如长度、角度、面积等）与设计目标关联起来，利用软件自动更新设计结果，避免手动修改的繁琐过程。

2.利用现有成果：在CASS设计中，充分利用已有的设计成果和数据。

例如，可以直接引用或修改以往的项目模板、族文件或构件库，避免重复工作和浪费时间。

3.智能分析工具：CASS软件通常提供一系列智能分析工具，如性能分析、结构分析、能耗分析等。

合理运用这些工具，能够快速评估设计方案的有效性和可行性，进而优化设计计算过程。

4.批量操作与自动化：对于重复性高的设计任务，可以采用批量操作或自动化方式进行处理。

例如，利用脚本编程语言（如Python）与CASS软件进行交互，实现自动化设计计算、文件管理等操作，提高工作效率。

三、CASS设计计算优化策略1.合理分配计算资源：根据设计任务的需求，合理分配计算资源。

对于较为复杂的设计任务，可以采用分布式计算或利用高性能计算机集群进行并行计算，以提高计算速度。

2.数据结构优化：在CASS设计中，关注数据结构优化。

合理组织和管理数据，如建立索引、缓存数据访问等，以提高数据访问速度和计算效率。

3.算法选择与优化：针对不同的设计问题，选择合适的算法进行优化。

CASS绘制和修改等高线技巧下面是一些CASS绘制和修改等高线的技巧：1.数据采集：首先，需要进行地形数据的采集。

可以使用测量仪器和GPS设备进行数据采集，或者使用现有的地理信息系统数据。

确保采集的数据准确并包含所需的高程信息。

2.数据处理：将采集的数据导入CASS软件中进行处理。

首先，进行数据清理和筛选，删除不准确或冗余的数据。

然后，对数据进行格式化和转换，使其适用于等高线的绘制。

3.等高线的插值：使用CASS软件中的插值算法，将离散的高程数据转换为连续的等高线。

常见的插值方法包括逆距离加权法、克里金插值法和三次样条插值法。

选择合适的插值方法可以确保生成的等高线准确地反映地形的变化。

4.规划等高线密度：在绘制等高线之前，需要确定等高线的密度。

密度较高的等高线可以提供更详细的地形信息，但可能会导致绘制过多的等高线，使图形混乱不清晰。

密度较低的等高线可能无法准确反映地形的变化。

因此，需要根据具体情况选择合适的等高线密度。

5.绘制等高线：使用CASS软件的绘图工具，根据插值后的高程数据绘制等高线。

可以根据需要设置等高线的线型、颜色和标注方式。

在绘制的过程中，可以使用平滑工具和修饰工具进一步优化等高线的外观。

6.修改等高线：在绘制等高线后，可能需要对其进行修改。

CASS软件提供了各种修改工具，如擦除、移动和添加等。

通过使用这些工具，可以根据需要对等高线进行调整和修正。

7.输出和分析：完成等高线绘制和修改后，可以将结果输出为图像文件或地理信息系统数据。

这些数据可以用于进一步的分析和应用，如地形分析、洪水模拟等。

总之，CASS技术对于绘制和修改等高线提供了快速和高效的方法。

通过采集准确的地形数据、选择合适的插值方法、规划合适的等高线密度，并使用CASS软件的绘图和修改工具，可以获得满足需求的高质量等高线数据。

1.如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份，重新命名为jd.shx,然后在把XX.shx放到font里面，在重新打开此图就可以了。

以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。

2.如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。

如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。

方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。

方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。

方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。

3.打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。

4.在AUTOCAD中插入EXCEL表格的方法。

复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD图元--确定--选择插入点—插入后炸开即可。

5.在Word文档中插入AutoCAD图形的发法。

可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。
