【最新整理，下载后即可编辑】

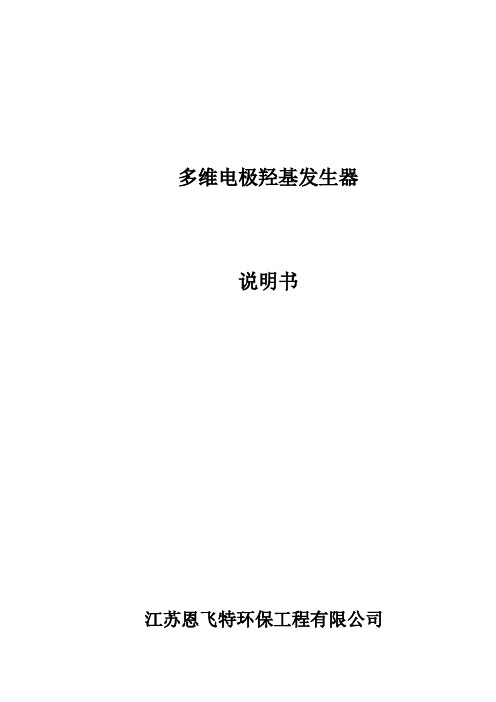

羟基自由基发生器
说明书
江苏恩飞特环保工程有限公司
目录
一、羟基自由基技术简介 (2)
二、羟基自由基（.OH）产生的方法及其原理 (3)
三、羟基自由基的特点 (4)
四、废水处理效果及能耗 (5)
五、公司信息 (5)
一、羟基自由基技术简介
有机污染物种类繁多，不少难于生化降解，尤其“三致”有机污染物，由于在水体中浓度低至10—9级对人类健康危害仍很大，因此对于这类毒性大，浓度高且难于生化降解的有机废水处理已是当前世界水处理领域的热点。
80年代末，随着有机电化学理论研究的深入，证实不少有机物的氧化还原、加成或分解都可在电极上进行，是去除水中有机污染物很有发展潜力的新方法，并被誉为“清洁处理法”，对一些成份复杂、生物难降解的有机废水，用生物法或一般物理化学方法难于奏效，而电解法则有可能获得较好的结果。
比较国内外有机废水众多的处理技术，从经济和技术统一的观点考虑，认为电解法和催化氧化法均有巨大的潜力。因此，从三维电极的基本原理出发，巧妙配以催化氧化技术，构成一种新的很具特式的羟基絮凝复合床（即多维电极羟基发生器）水处理技术。这种充分利用一些已有的原理和技术进行“巧妙的组合”达到1+1>2的目的，以求获得更佳效果的方法也是当前学术和工业领域的新思想。这种新技术是根据水中需要去除污染物的种类和性质，在两个主电极之间充填高效、无毒的颗粒状专用材料、催化剂（或催化手段）及一些辅助剂、组成去除某种或某一类有机或无机污染物最佳复合填充材料作为粒子电极，将它们置于结构为方型或圆型的复合床内，当需要处理的废水流经羟基絮凝复
合床装置时，在一定的操作条件下，装置内便会产生一定数量的羟基自由基和新生态的混凝剂。这样废水中的污染物便会产生诸如催化氧化分解、混凝、吸附、络合、置换等作用，使废水中的污染物迅速被去除。
二、羟基自由基（·OH）产生的方法及其原理
羟基自由基如下表所示，其标准电极电位仅次于F2+2H+/2HF，比O3+2H+/H2O+O2还要高，因此是极强的氧化剂。
表几种氧化剂的电极电位
即利用下述反应产生·OH，在pH<3.5时，·OH自由基生成速率最大。
Fe2++H2O2→Fe3++·OH+OH-
Fe2++·OH→Fe3++ OH-
Fe3++ H2O2→Fe2++ H2O+H+
H2O+ H2O2→O2+ H2O+·OH
此外，UV（紫外光）/ H2O2，UV/O3，UV/ H2O2/O3,UV/TiO2光催化氧化系统，高温（150～350℃）高压（0.5～20Mpa）下的湿式氧化，超临界水氧化，超声波等技术，均会产生·OH自由基。这些方法其设备或运行费用都很高，一般企业都难以接受。
为降低设备投资及运转费用，我们研究以电能作激发能（脉冲电源），以无机物作引发，利用空气中O2，通过下述的化学反应机制生成初生态的H2O2，再进一步分解生成羟基自由基（·OH）1）H2O2的生成：
O2＋e－→?O2－（1）
?O2－＋H＋→ HO2?（2）或?O2－＋HO2?→ O2＋HO2－（4）
2 HO2?→ H2O2 ＋O2 （3）HO2－＋H＋→ H2O2 （5）
2）?OH的生成：
H2O2＋e－→ OH－＋?OH （6）
或H2O2＋Fe2＋→ Fe3＋＋OH－＋?OH（7）
羟基絮凝复合床，其作用原理是：根据废水中需要去除的污染物的种类和性质，在两个主电极之间充填高效、无毒的颗粒状专用材料，催化剂及一些辅助剂，组成去除某种或某一类污染物最佳复合填充材料作为粒子电极。将这些材料装填于结构为方形
或圆形的复合装置时，在一定的操作条件下，装置内便会产生一定数量的具极强氧化性能的羟基自由基（·OH）和新生态的混凝剂。这样废水中的污染物便会发生诸如催化氧化分解、混凝、吸附等作用，使废水中的有机污染物迅速被去除。
影响本技术处理工业有机废水的主要物理化学因素为：颗粒电极材料的组分、结构、有机污染物的种类、浓度、pH值、主电极距离、电压、空气流量等，其中以颗粒电极的组分、结构影响最大的。我们对本技术各物理化学因素的影响规律作了较深入的研究。
三、羟基自由基的特点
由于羟基自由基具有极强的氧化性，本技术用于处理工业有机废水具有广普性、快速、稳定、可靠、污泥量极少、占地面积少、运转费用低等优点，是一种清洁的水处理技术。工业使用电源为脉冲直流电源，一般使用的电压≤48V，处理时间为30分钟，电流则由废水电导率的大小所决定。
羟基自由基的设备已成功用于处理印染、化工、皮革、线路板、垃圾渗滤液、喷漆、制药等多个行业的高浓度工业废水。
由于羟基自由基具有极强的氧化性，有机污染物往往会被直接矿化为CO2和H2O，所以本技术用于处理废水具有广普性、快速、稳定、可靠、污泥量很少、运转费用低等优点，符合清洁水处理技术的要求。
四、废水处理效果及能耗
4.1 综合工业污水处理效果：
COD：30000~50000mg/l 去除率大于40% BC比提升70%以上
COD：10000mg/l 去除率大于60% BC比提升70%以上
COD：2000mg/l 去除率大于70% BC比提升80~150%以上
4.2 能耗
整个运行过程中只耗电能，不需添加任何药剂或其他投家物，处理原理是把有机污染物降解为小分子有机物或矿化为二氧化碳、水而被去除，不产生有害物质；污泥产生量为现有处理方式的10~30%，大大减轻污泥处理量。
综合污水电耗：
电导率：1000us/cm2左右吨水电耗：0.5~1.2kw.h
电导率：3000~5000us/cm2左右吨水电耗：1.5~2.0kw.h
电导率：10000us/cm2左右吨水电耗：2.0~3.0kw.h
电导率：30000~50000us/cm2左右吨水电耗：
2.0~2.5kw.h
五、公司信息
5.1 公司简介
江苏恩飞特环保工程有限公司前身为成立于2005的宜兴市煌威环保有限公司，2013年10月和TEC（多维电极羟基发生器）技术研发团队、广州新能源水处理有限公司共同组建的股份制公司，是集环保新技术、新工艺、新产品研发，新产品设计、制造，工程总承包及售后服务为一体的水处理新技术环保工程公司。
新公司成立以来，致力于高浓度、难降解污水处理技术的研究和应用，现已取得相关发明专利四项。公司核心技术-----TEC多维电极羟基发生器技术，是自主研发的世界一流难降解污水处理技术，具有高效、广谱、清洁、环保、节能等诸多优势，可广泛使用于石油、石化、煤化工、焦化、化工、电子、电镀、机械、医药等各种含有难降解有机污染物的污水处理，该技术已实际应用于部分电子、电镀、化工、锂电池、机械制造企业，各项技术性能均满足工艺设计要求。
