电镀整流器

电镀整流器结构
电镀整流器是一种将交流电转换为直流电的装置，通常用于金属电镀
行业。

其主要结构包括变压器、整流桥、滤波电容、输出电路等部分。

1. 变压器：变压器是电镀整流器的核心部件，其作用是将输入的高压
交流电降压为合适的低压交流电，以便后续的整流处理。

变压器通常
由铁芯和线圈组成。

2. 整流桥：整流桥是将输入的交流电转换为直流电的关键部件，其主
要由四个二极管组成。

当输入的交流信号经过整流桥时，正半周和负
半周信号分别被转换为正向和反向的直流信号。

3. 滤波电容：滤波电容主要用于平滑输出直流信号，防止输出信号中
出现脉冲噪声。

滤波电容通常安装在整流桥后面，可以有效地减少输
出波形中的纹波。

4. 输出电路：输出电路是将经过整形和滤波处理后的直流信号提供给
负载使用。

输出端口通常包括熔断器、保险丝、继电器等保护和控制
元件，以确保电镀整流器的安全和稳定运行。

总体来说，电镀整流器的结构相对简单，但其关键部件的设计和制造
需要高度的技术水平和严格的工艺要求。

在实际应用中，不同功率和规格的电镀整流器结构可能会有所不同。

电镀中文名称：电镀英文名称：electroplating定义1：利用电解工艺，将金属或合金沉积在镀件表面，形成金属镀层的表面处理技术。

应用学科：电力（一级学科）；配电与用电（二级学科）定义2：利用电解在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。

应用学科：机械工程（一级学科）；表面工程（二级学科）；电镀与化学镀（三级学科）电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止腐蚀，提高耐磨性、导电性、反光性及增进美观等作用。

一、电镀的概念电镀时，镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。

为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。

电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。

电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面美观。

二、电镀的作用利用电解作用在机械制品上沉积出附着良好的、但性能和基体材料不同的金属覆层的技术。

电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等。

通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件。

此外，依各种电镀需求还有不同的作用。

举例如下：1.镀铜：打底用，增进电镀层附着能力，及抗蚀能力。

2.镀镍：打底用或做外观，增进抗蚀能力及耐磨能力，(其中化学镍为现代工艺中耐磨能力超过镀铬)。

3.镀金：改善导电接触阻抗，增进信号传输。

4.镀钯镍：改善导电接触阻抗，增进信号传输，耐磨性高于金。

5.镀锡铅：增进焊接能力，快被其他替物取代(因含铅现大部分改为镀亮锡及雾锡)。

三、电镀的材料要求镀层大多是单一金属或合金，如钛靶、锌、镉、金或黄铜、青铜等；也有弥散层，如镍-碳化硅、镍-氟化石墨等；还有覆合层，如钢上的铜-镍-铬层、钢上的银-铟层等。

脉冲电镀原理1 概述脉冲电镀是槽外控制金属电沉积的一个强有力的手段。

它利用时间功能通过改变脉冲参数来改善镀层的物理化学性能，从而达到节约贵金属和获得功能性镀层的目的。

脉冲电镀属于一种调制电流电镀，它所使用的电流是一个起伏或通断的直流冲击电流，所以，脉冲电镀实质上是一种通断直流电镀。

脉冲电流的波形有多种，常见的有方波、三角波、锯齿波、阶梯波（图1）等。

但就目前的应用情况来看，典型脉冲电源产生的方波脉冲电流被普遍采用。

因此，对脉冲电镀的研究一般都是围绕着方波进行的。

2 调制电流电镀传统的电镀采用的电流形式一般为直流电流，简称DC。

直流电流是一种电流方向不随时间改变的、连续的平稳电流。

直流电流常见的波形有单相半波、单相全波、三相半波、三相全波、直流或稳恒电流（图2）等，产生这些波形常用的电源有硅整流器、可控硅整流器、高频开关电源等。

从图2中不难看出，直流电流具有连续性或持续性，不随时间的改变而中断或有所变化，因而使用时只有一个参数——电流或电压可供调节。

这就使得直流电流在做为槽外控制镀层质量的手段时力量不足。

比如直流电流在提高阴极电流密度、抑制副反应的产生、降低镀层中杂质的含量、改善电流分布等方面均毫无作用。

经脉冲信号或其它交变信号调制以后的直流电流叫调制电流，用调制电流所进行的电镀即调制电流电镀。

调制电流电镀主要是做为槽外控制镀层质量的手段而产生和存在的，它往往可以起到直流电镀所起不到的作用。

比如，脉冲电镀比直流电镀阴极电流密度提高几倍甚至十几倍，因而可得到结晶细致的镀层。

调制电流电镀一般有脉冲电镀、不对称交流电镀、交直流叠加电镀、周期换向直流电镀（图3）等几种形式。

脉冲电镀所使用的电流实际就是一个通断直流电，不过这个直流电在导通的时候峰值电流相当于普通直流电流的几倍甚至十几倍，正是这个瞬时高电流密度使金属离子在极高的过电位下还原，从而使沉积层晶粒变细。

脉冲电镀广泛应用于电子工业的电子电路、接插件、印制电路、集成电路框架、晶体管管座等的电镀，可大大提高这些电子器件的产品性能，并可大幅度节约贵金属。

# 电镀用整流器设计概述电镀是一种广泛应用于工业生产中的表面处理技术。

在电镀过程中，需要使用整流器将交流电转换为直流电。

整流器的设计需考虑到电流的稳定性、效率和可靠性等因素。

本文将介绍电镀用整流器的设计原理、参数选取和性能评估。

设计原理整流器是一种将交流电转换为直流电的电子设备。

在电镀过程中，需要使用直流电来使金属离子沉积在工件上，达到电镀效果。

整流器的工作原理如下：1.输入交流电经过变压器进行降压和调整。

2.经过滤波电容进行波形平滑处理，去除交流成分。

3.通过整流二极管将交流电转换为半波或全波直流电。

根据电镀需求，整流器的设计应能提供稳定可调的直流电流输出，以满足工件表面电镀的要求。

参数选取在设计整流器时，需要考虑以下关键参数：1.输出电流范围：根据电镀工艺要求，确定所需的电流范围。

2.输出电压稳定性：确保输出电压稳定、可调，以满足不同电镀工艺的要求。

3.效率：选择高效率的整流器，以提高能源利用效率和减少能量损耗。

4.过载保护：设计过载保护装置，避免整流器在负载过大时受损。

5.温度控制：合理设计散热系统，确保整流器长时间运行时不会过热。

根据上述参数要求，选择合适的电源变压器、整流二极管、滤波电容和控制电路等元件。

性能评估为了确保整流器的性能符合设计要求，需进行以下性能评估：1.输出电流稳定性测试：在不同负载条件下测试整流器输出电流的稳定性，以确保其满足电镀工艺要求。

2.效率测试：测量整流器的转换效率，以评估其能源利用效率。

3.运行温度测试：在工作负载下测试整流器的温度，确保其散热系统设计合理。

4.过载保护测试：测试整流器在负载过大时的过载保护功能是否正常。

根据性能评估结果，对整流器进行调整和改进，以达到预期的电镀效果和性能要求。

结论本文介绍了电镀用整流器的设计原理、参数选取和性能评估。

设计一个稳定可靠的整流器对于实现高质量的电镀效果至关重要。

根据电镀工艺的要求，需选择合适的元件，并进行充分测试和验证，以确保整流器设计的可靠性和性能。

电镀用整流器课程设计一、课程目标知识目标：1. 学生能理解整流器在电镀工艺中的重要作用，掌握整流器的基本工作原理；2. 学生能掌握整流器的主要技术参数，如输出电压、电流、功率等；3. 学生能了解不同类型整流器的特点及适用范围。

技能目标：1. 学生能运用所学知识分析电镀过程中整流器的选用原则，具备初步的整流器选型能力；2. 学生能通过实际操作，学会使用整流器进行简单的电镀实验，具备一定的实验操作技能；3. 学生能运用整流器相关知识解决实际电镀问题，提高解决问题的能力。

情感态度价值观目标：1. 学生通过学习整流器知识，培养对电镀工艺的兴趣和热情，增强对化学工程领域的认识；2. 学生在学习过程中，养成合作、探究的学习习惯，提高自主学习能力；3. 学生能认识到整流器在电镀行业中的重要性，理解技术进步对产业发展的影响，树立正确的价值观。

本课程旨在通过整流器相关知识的学习，使学生掌握电镀工艺中的关键设备，培养实际操作能力，提高解决问题的能力，同时激发学生对化学工程领域的兴趣，培养合作、探究的学习态度。

在教学过程中，注重理论与实践相结合，充分调动学生的积极性与参与度，确保课程目标的实现。

二、教学内容本章节教学内容主要包括以下几部分：1. 整流器基本原理：介绍整流器的工作原理，包括半导体二极管、晶闸管等基本元件的功能及其在整流电路中的应用。

2. 整流器类型及特点：分析不同类型的整流器（如硅控整流器、高频整流器等）及其适用范围，对比各类整流器的优缺点。

3. 整流器技术参数：学习整流器的主要技术参数，包括输出电压、电流、功率、效率等，了解这些参数对电镀效果的影响。

4. 整流器选型与应用：探讨整流器在电镀工艺中的选用原则，结合实际案例进行分析，使学生具备整流器选型能力。

5. 电镀实验操作：指导学生进行整流器在电镀过程中的实际操作，掌握实验步骤，提高实验操作技能。

6. 故障分析与维护：学习整流器在电镀过程中可能出现的故障及原因，了解整流器的日常维护与保养。

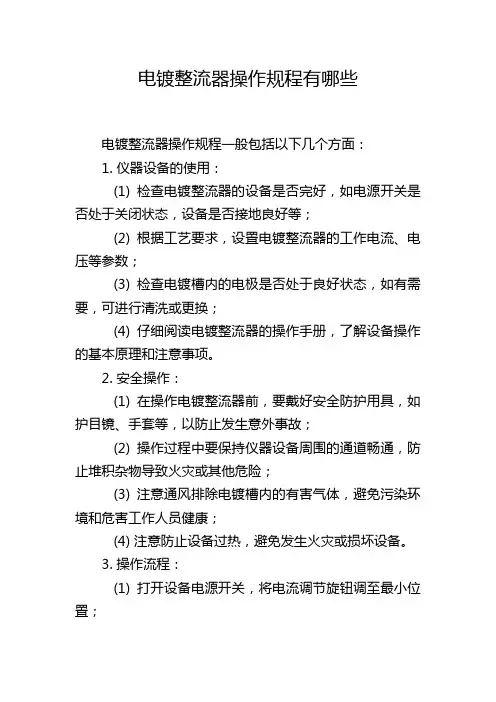

电镀整流器操作规程有哪些电镀整流器操作规程一般包括以下几个方面：1. 仪器设备的使用：(1) 检查电镀整流器的设备是否完好，如电源开关是否处于关闭状态，设备是否接地良好等；(2) 根据工艺要求，设置电镀整流器的工作电流、电压等参数；(3) 检查电镀槽内的电极是否处于良好状态，如有需要，可进行清洗或更换；(4) 仔细阅读电镀整流器的操作手册，了解设备操作的基本原理和注意事项。

2. 安全操作：(1) 在操作电镀整流器前，要戴好安全防护用具，如护目镜、手套等，以防止发生意外事故；(2) 操作过程中要保持仪器设备周围的通道畅通，防止堆积杂物导致火灾或其他危险；(3) 注意通风排除电镀槽内的有害气体，避免污染环境和危害工作人员健康；(4) 注意防止设备过热，避免发生火灾或损坏设备。

3. 操作流程：(1) 打开设备电源开关，将电流调节旋钮调至最小位置；(2) 将待电镀物品放置于电镀槽内，并确保良好接触电极；(3) 依据工艺要求，逐渐调大电流调节旋钮，使电流逐渐增大，直至达到目标电流；(4) 操作过程中要进行必要的监测，如电流表、电压表等参数的实时监测，以保证电流稳定在设定值范围内；(5) 在电镀过程中，还需要注意电镀槽内液位的控制，保持合适的温度；(6) 根据工艺要求，控制电镀时间，确保待电镀物品能够达到预期的电镀效果；(7) 在电镀过程结束后，将电流调节旋钮调至最小位置，关闭电源开关。

4. 后续处理：(1) 关闭电源开关后，将设备进行整理和清洁，清除设备表面的污垢和灰尘；(2) 检查设备是否正常关闭，清理和整理工作现场，以保持良好的工作环境；(3) 将操作过程中产生的废液进行处理，以防止对环境造成污染。

5. 故障处理：(1) 在电镀过程中，如发现电流波动较大、电压不稳定或其他异常情况，应及时停机检查，排除故障；(2) 遇到设备故障无法解决时，应及时联系设备供应商或专业维修人员进行维修。

总之，电镀整流器操作规程旨在确保设备的正常运行和操作人员的安全，保证电镀工艺能够按照规定的要求顺利进行。

电镀用的整流器设计概述电镀是一种常见的表面处理技术，用于在金属或其他材料的表面形成一层薄膜，以提高其外观、耐蚀性和耐磨性。

在电镀过程中，一个关键的设备是整流器，它将交流电源转换为适宜的直流电源。

本文将介绍电镀用的整流器的设计原理和关键要素。

设计要求在设计电镀整流器时，以下要求应被考虑：1.输出电流稳定可调：电镀过程中，需要稳定的直流电流以获得一致的镀层质量。

整流器应具备输出电流可调的功能，以满足不同电镀工艺的需求。

2.输出电压稳定：电镀过程中，需要稳定的直流电压以实现均匀的镀层。

整流器应具备输出电压稳定的功能，以保证电镀的质量。

3.效率高：整流器应具备较高的转换效率，降低不必要的能量损耗。

4.噪音低：整流器应设计成噪音低的，以避免对操作人员的干扰。

5.可靠性高：整流器应具备高可靠性，以确保良好的工作稳定性和长寿命。

设计原理电镀整流器的设计原理基于桥式整流电路和稳压电源的组合。

以下是一种基本的电镀整形器的设计原理：1.输入电源：整流器通过电网供电，一般为交流电源。

输入电源应根据电镀工艺的需求确定。

2.变压器：输入交流电经过变压器降压后，供给给整形器的桥式整流电路。

变压器可以根据实际情况选择配置。

3.桥式整流电路：桥式整流电路将交流电转换为直流电，它由四个二极管组成，能够将交流信号的负半周和正半周分别改变为正半周。

4.输出滤波电路：桥式整流电路输出的直流电需要经过滤波电路进行平滑处理，以减小纹波幅度。

5.稳压电源：滤波后的直流电通过稳压电源，以获得稳定的输出电压和输出电流。

6.控制电路：整流器应具备输出电流和输出电压的可调控功能，这需要添加相应的控制电路。

设计关键要素设计一个可靠且高性能的电镀整流器要考虑以下关键要素：1.整形器的元件选取与设计：选择适合电镀工艺的整形器元件是确保整流器工作正常的关键。

例如，选择合适的变压器、二极管和滤波电容。

2.整流电路的稳定性：整流器需要具备输出电流和输出电压的稳定性，这需要在设计中考虑稳定性措施，如反馈控制电路。

电镀整流器课程设计一、课程目标知识目标：1. 学生能理解电镀整流器的基本原理，掌握其工作流程及关键参数。

2. 学生能掌握电镀整流器在电镀工艺中的应用及其重要性。

3. 学生能了解电镀整流器的种类及特点，并能够根据实际需求选择合适的电镀整流器。

技能目标：1. 学生能够运用所学知识，分析电镀整流器的工作原理，并进行简单的故障排查。

2. 学生能够通过实际操作，熟练连接和调试电镀整流器，提高实际操作能力。

3. 学生能够设计简单的电镀整流器电路图，培养创新能力。

情感态度价值观目标：1. 学生通过学习电镀整流器，培养对电化学及电子技术领域的兴趣，提高学习的积极性。

2. 学生在学习过程中，学会与他人合作，培养团队精神和沟通能力。

3. 学生能够认识到电镀整流器在工业生产中的重要性，增强社会责任感和环保意识。

分析课程性质、学生特点和教学要求，本课程旨在使学生在掌握电镀整流器基本知识的基础上，提高实际操作能力和创新意识。

通过课程学习，使学生能够将所学知识应用于实际生产生活，培养其成为具备实践能力和创新精神的高素质技术技能人才。

二、教学内容本课程教学内容主要包括以下几部分：1. 电镀整流器基本原理：讲解电镀整流器的工作原理、关键参数及影响电镀效果的因素。

教材章节：《电化学原理》第6章第3节“电镀与整流器”2. 电镀整流器种类与特点：介绍常见电镀整流器的种类、性能及适用范围。

教材章节：《电子技术》第12章第2节“整流电路及其应用”3. 电镀整流器在实际应用中的选择与使用：分析不同场景下电镀整流器的选用原则，以及使用注意事项。

教材章节：《电镀工艺与技术》第4章“电镀设备与工艺参数的选择”4. 电镀整流器操作与维护：讲解电镀整流器的操作流程、维护保养方法及故障排查技巧。

教材章节：《电镀设备与维护》第2章“电镀设备的操作与维护”5. 电镀整流器电路设计与创新：引导学生运用所学知识，设计简单的电镀整流器电路图，培养创新能力。

教材章节：《电子线路设计》第7章“整流电路设计与应用”教学内容安排与进度：共5个课时，第1-2课时讲解电镀整流器基本原理与种类；第3课时介绍电镀整流器在实际应用中的选择与使用；第4课时讲解操作与维护；第5课时进行电路设计与创新实践。

电镀整流器的小常识
整流器在在东西书中的阐明：
1、把交流电改换为直流电设备的总称。

通常用二极管单导游通原理。

分有硒整流器、硅整流器及水银整流器等
2、整流器（Rectifier）是把交流电（AC）改换成直流电（DC）的设备，可用于供电设备及侦测无线电信号等。

整流器能够真空管、点燃管、固态矽半导体二极管、汞弧等制成。

依照所选用的整流器材，可分为机械式、电子管式和半导体式几类
★整流器的效果：整流器的效果是把交流电整成直流电。

除供直流用电器的用电外，还要给蓄电池充电。

★整流器用处广泛：各种车辆、悉数充电器、电视、录入机、DVD、VCD都要用到整流器。

1。

电镀整流器操作规程电镀整流器操作规程一、操作准备：1. 确认电镀整流器的工作状态良好，平稳运行。

2. 检查电镀整流器的接地线是否接好，接口是否放置牢固。

3. 检查电镀整流器的输入电源是否正常。

4. 检查电镀整流器的输出线路是否接好，安全可靠。

5. 对电镀整流器进行开机前的检查，确保无故障、无漏电等安全隐患。

二、操作步骤：1. 打开电镀整流器的主电源开关，确保电器系统处于待机状态。

2. 进行参数调节：根据工艺要求，调节电镀整流器的电流、电压等参数。

3. 按照操作要求，将需要电镀的工件放置在电镀槽中，并确保工件与阳极之间的距离合适。

4. 检查电镀槽中的电解液是否符合要求，必要时进行添加或更换。

5. 启动电镀整流器，并根据工艺要求调整电流、电压等参数，确保电镀过程正常进行。

6. 监测电镀整流器的运行状况，注意防止过热、过载等问题的发生。

7. 定期检查电镀整流器的电极、电解槽等部件，保持其清洁、良好的工作状态。

8. 在电镀过程中，遇到异常情况或故障时，及时关闭电镀整流器，并通知维修人员进行检修处理。

9. 完成电镀工艺后，关闭电镀整流器的主电源开关，并进行善后处理，清理工作现场。

三、安全注意事项：1. 操作人员必须熟悉电镀整流器的使用方法和操作规程，并具备相关的电工安全知识。

2. 在操作电镀整流器时，应佩戴防护手套、防护服等个人防护装备，防止化学品的溅入。

3. 在操作电镀整流器前，应检查工作区域是否有易燃、易爆物品，并保持工作区域干燥、通风良好。

4. 确保电镀整流器的电源接地准确可靠，避免触电事故的发生。

5. 在调整电镀整流器的参数时，应谨慎操作，避免发生电压过高、电流过大等危险情况。

6. 当出现异常情况或故障时，应迅速停止电镀整流器的运行，并通知专业人员进行检修处理。

7. 禁止擅自改变电镀整流器的接线、电源等设置，以免引发安全事故。

8. 禁止在操作电镀整流器时，使用湿手触碰电镀设备，以免触电。

9. 在进行清洗工作时，应使用指定的清洗剂，并注意防护措施，避免化学品对人身造成伤害。

电镀用的整流器设计概述电镀是一种广泛应用于金属表面处理行业的工艺，通过在金属表面形成一层保护性的涂层来提高金属零件的耐磨性、耐腐蚀性和美观性。

在电镀工艺中，直流电源作为整流器的关键部件，起到将交流电转换为稳定的直流电的作用。

本文将介绍电镀用的整流器的设计要点和技术细节，以帮助工程师和技术人员更好地理解和应用整流器设计。

整流器的基本原理整流器是一种电子设备，其基本原理是将交流电转换为直流电。

在电镀工艺中，需要稳定的直流电来实现金属表面处理的质量控制。

整流器采用了半波整流或全波整流的方法，通过将交流电源接入变压器变换为合适的电压，然后经过整流电路产生直流电。

整流电路通常由二极管或可控硅等元件组成。

整流器设计要点1. 电源适配根据电镀生产的需求和要求，整流器的输入电源需满足相应的电压和频率要求。

设计整流器时需要考虑电源的稳定性、可靠性和效率，以确保稳定的直流电输出。

2. 电流稳定性在电镀工艺中，电流的稳定性对于保证电镀质量至关重要。

整流器设计需要考虑如何实现精确的电流控制和稳定性，并且应具备过载保护和短路保护等功能，以确保设备和操作人员的安全。

3. 输出电压调节不同的电镀工艺可能需要不同的输出电压。

整流器设计应考虑如何实现输出电压的调节，以适应不同的电镀需求。

输出电压的调节可以通过采用电压反馈控制等技术实现。

4. 散热设计在整流器工作过程中，由于电路中会产生一定的功率损耗，因此需要考虑散热问题。

良好的散热设计可以提高整流器的工作效率和使用寿命，减少故障率。

5. 控制系统设计为了实现对整流器的精确控制和监测，需要设计相应的控制系统。

控制系统可以通过微控制器或专用控制芯片来实现，以提供准确的控制参数和实时监测功能。

技术细节1. 变压器选择变压器是整流器电源适配的关键组件之一。

在选择变压器时，需要考虑输入电源的电压和频率要求，并根据输出电流的大小选择合适的变压器容量。

2. 整流电路设计整流电路根据具体的应用需求选择适合的整流元件，如二极管或可控硅等。

【正天伟课堂】直流整流器基础及对电镀品质的影响2015-12-12技术应用部正天伟科技　大家好，欢迎来到正天伟课堂！本期课堂将与大家分享的是目前整流器的分类及其优点，并简述了整流器对电镀的影响。

愿共分享，共探讨！一、前言　随着PCB行业电路印制技术的迅猛发展，印制电路板制造向多层化，积层化，功能化，集成化方向发展的趋势越来越明显，且线路板的设计将继续朝着轻、薄、短、小的方向发展。

线路板的线宽/线距将趋于越来越小，孔径亦将趋向于越来越小。

线宽/线距的变小对蚀刻和图形线路提出更高的要求，同时对电镀铜的表面外观也同样有着更高的要求，线路板孔径越来越小对电镀同样也要求越来越高。

　电镀行业的技术专家们针对这种变化趋势要求，对电镀添加剂的研究同样取得很大的突破，同时电镀设备厂家亦针对电镀的均匀性和深镀能力推出更先进的环形电镀线和水平脉冲电镀线。

印制电路板厂家和电镀药水供应商也对设备的电镀均匀性和电镀添加剂的深镀能力给予极大的关注，但是对电镀过程必不可少的整流器的影响却关注度不足。

本文简单介绍电镀整流器的分类和对电镀品质的一些影响，从而部分线路板技术问题的判定与解决提供帮助。

二、整流器分类1.可控硅电源(俗称硅整流)　采用工频变压器将交流输入电压转变为较低(10V～20V)交流电压，再通过可控硅进行整流和调压。

控制机理是通过控制电路对可控硅的导通角进行控制来实现输出电压和电流的调节。

此种电源的缺点是体积大、重量重、噪音大、耗电大、波纹大。

随着生产工艺对镀层质量及自动控制的要求越来越高，以及近年来人们对节能及环保意识的增强，在PCB电镀中已逐渐被淘汰。

它主要使用在电流较大的工业电镀上。

2.高频开关整流器(亦称开关电源)　它将交流电网经EMI防电磁干扰线路滤波器，直接整流、滤波，经变换器将直流电压变换成数十或数百kHz的高频方波，经高频变压器隔离、降压，再经高频滤波输出直流电压。

经取样、比较、放大及控制、驱动电路，控制变换器中功率管的占空比，得到稳定的输出电压(或输出电流)。

电镀整流器能效等级标准
电镀整流器的能效等级标准主要参考国际标准和行业标准，如国际电工委员会（IEC）发布的IEC 61000-3-3标准以及国家标准GB/T 17625.1-2012等。

根据这些标准，电镀整流器的能效等级一般分为以下几个等级：
1. 高效能级（Efficiency Class A）：具备较高的整流器转换效率，能效等级达到或超过国际标准要求。

2. 中等能级（Efficiency Class B）：整流器转换效率较高，但低于高效能级，能效等级达到或接近国际标准要求。

3. 普通能级（Efficiency Class C）：整流器转换效率较低，能效等级不满足国际标准要求。

在实际应用中，一般会根据具体的能效要求和应用场景选择合适的能效等级的电镀整流器。

较高能效等级的电镀整流器能够减少电能的浪费，提高能源利用效率，对环境保护和节能减排有积极作用。

温馨小提示：本文主要介绍的是关于不同输出波形的整流器在电镀工艺中的应用的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇不同输出波形的整流器在电镀工艺中的应用能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

不同输出波形的整流器在电镀工艺中的应用（大纲）一、整流器概述1.1整流器的基本原理1.2整流器的分类及特点二、电镀工艺简介2.1电镀工艺的基本原理2.2电镀工艺的应用领域三、不同输出波形的整流器在电镀工艺中的应用3.1直流整流器在电镀工艺中的应用3.1.1直流整流器的输出波形特点3.1.2直流整流器在电镀工艺中的优势3.2交流整流器在电镀工艺中的应用3.2.1交流整流器的输出波形特点3.2.2交流整流器在电镀工艺中的应用案例3.3脉冲整流器在电镀工艺中的应用3.3.1脉冲整流器的输出波形特点3.3.2脉冲整流器在电镀工艺中的优势及应用案例四、整流器在电镀工艺中的选择与优化4.1整流器选型依据4.1.1电镀工艺要求4.1.2整流器性能参数4.2整流器优化方向4.2.1提高整流效率4.2.2降低能耗4.2.3延长使用寿命五、结论与展望5.1不同输出波形的整流器在电镀工艺中的应用总结5.2整流器在电镀工艺中应用的未来发展趋势一、整流器概述在电镀工艺中，整流器是至关重要的设备之一，它负责将交流电（AC）转换为直流电（DC），为电镀过程提供稳定、可控的电流。

本文将详细介绍不同输出波形的整流器在电镀工艺中的应用，首先从整流器的基本原理和分类及特点入手。

谈PCB垂直移动连续电镀线采用脉冲整流器与直流整流器的效果比较雷光发 江泽军 董发君（昆山东威科技股份有限公司，江苏 昆山 ２１５３００）摘 要 介绍ＰＣＢ垂直脉冲连续电镀与垂直直流连续电镀的差异，以及电镀层的品质优势。

关键词 脉冲电镀；直流电镀；电镀均匀性中图分类号：TN41 文献标识码：A 文章编号：1009-0096（2020）07-0043-06 Introduction to PCB vertically continuous plating line using pulse rectifier comparison with those of the common DCrectifier as wellLei Guangfa Jiang Zejun Dong Fajun（Kunshan Dongwei Technology Co.,Ltd. SuzhouKunshan 215300）Abstract The quality advantages of vertical pulse continuous plating and vertical DC continuous plating for PCB are discussed in this article.Key words Pulse Plating; Direct Current Electropalting; Uniformity of Electroplating0 前言随着信息技术的快速发展，对印制电路板（PCB）的品质要求也不断提高，电路的设计要求更趋向于细导线、高密度、小孔径，特别是HDI 印制板中的微小盲孔，高纵横比小孔电镀技术就是其关键问题之一，印制电路板的金属化孔的质量（厚度、孔壁铜层的均匀性、镀铜层的粗糙度）是影响整个产品可靠性的原因之一。

脉冲电镀是20世纪60年代发展起来的一种电镀技术，因为它的应用范围极广，不但在各种常规镀液的高速电镀上应用，参数合理，可提高生产效率，获得均匀的镀层。

电镀电源整流机原理1.整流器原理：在整流器中，交流电首先经过一个变压器，将电压从高压主电源降低为较低的电压。

接下来，交流电进入整流桥，由桥中的二极管或可控硅器件进行整流。

在单相整流器中，使用四个二极管来构成整流桥；而在三相整流器中，使用六个二极管或可控硅器件来构成整流桥。

整流桥的作用是将交流电的负半周（或正半周）转换为直流电的正半周（或负半周）。

整流器工作原理的关键在于二极管或可控硅器件的导通与截止。

二极管只能进行单向导通，因此适用于单向整流；而可控硅器件可以进行双向导通，因此适用于双向整流。

整流器的输出电压等于输入交流电的峰值电压减去二极管或可控硅器件的压降，因此输出的直流电压较交流电的峰值电压略低。

2.滤波器原理：由于整流器输出的是脉动的直流电，电镀过程需要稳定的直流电流。

因此，电镀电源整流机通常还包括一个滤波器来滤除电流中的脉动。

滤波器通常由电解电容器组成，通过将直流电通入电解电容器来平滑电流波形。

当整流器输出的是正半周的电流时，电解电容器会充电；当整流器输出的是负半周的电流时，电解电容器会放电。

通过这种方式，电解电容器可以平滑电流，使其变得更加稳定。

3.变压器原理：在电镀电源整流机中，变压器用于降低交流电的电压，以适应整流器的输入电压要求。

变压器工作的原理是通过电磁感应原理，将输入的高压交流电转换为输出的低压交流电。

变压器一般由两个线圈组成：一个称为主线圈，用于接入主电源；另一个称为副线圈，用于输出转换后的电压。

通过调整主副线圈的匝数比例，可以实现输入电压的升降。

电镀电源整流机通过以上原理，将交流电转换为稳定的直流电，为电镀过程提供所需的电流。

通过调整整流器和滤波器的参数，可以实现不同电镀工艺的要求，例如电流大小、波形形状等。

同时，在整流器和滤波器之间，电镀电源整流机还可以添加其他的电路控制部分，如调节器、保护器等，以满足电镀过程中的特定要求和安全性需求。
