电气施工组织设计方案电气施工组织设计方案为保证事情或工作高起点、高质量、高水平开展，时常需要预先开展方案准备工作，方案是有很强可操作性的书面计划。
那么什么样的方案才是好的呢？下面是小编精心整理的电气施工组织设计方案，欢迎大家分享。
电气施工组织设计方案1一、编制依据1、电气施工图纸和相关的设计文件2、《建筑电气工程施工质量验收规范》GB50303-20xx3、《建筑电气安装工程通用图集》92DQ1-134、《等电位联接图集》xxD501-2二、工程概况本工程位于xx区，地块北侧为新建好的xx路，东侧为空地，西侧为xx米宽的公路，南侧为xx小区，在xx市中学的对面。
由xx建设，由市xx有限公司设计，市建设承包有限公司施工的市重点项目工程。
该工程为高层公共建筑，有一层地下室，塔楼层数为xx层，建筑高度为xx米。
裙房层数为xx层，建筑高度为xx米，结构形式为钢筋混凝土框架结构。
三、主要施工方法和技术措施1、电气管线（预埋）敷设（1）管线布置整齐，严禁两根以上管道在同一处重叠敷设，且严禁敷设在钢筋保护层，局部管线多的地方，应请土建采取有效的加固措施；（2）电线管与接线盒连接处应设锁口，电线管转弯半径要大，半径小了影响穿线施工，应避免造成后续楼板开槽，影响楼板结构安全；（3）电线管、开关、插座和灯头盒等材料应使用合同约定的品牌，管壁厚度，管材柔韧度符合规范要求；（4）电线管口要及时封堵，线管绑扎固定可靠，做好成品保护。
（5）不得随意用手工开槽，尽量避免横向开槽，管槽不宜开太深，深度应符合规范要求，否则影响墙面结构安全；（6）电线管必须在墙面粉刷前疏通到位，如有管道堵塞，需及时修补，严禁墙面粉刷后开槽；（7）电线管在墙面敷设排列整齐，间距均匀并符合规范要求，管线敷设集中的墙面，特别是配电箱进出口，必须在墙面粉刷时用纤维网加固或采取其他防开裂措施。
2、开关、插座预埋，箱体预埋（1）开关、插座盒预埋时要仔细核对施工图，尽量一次性预埋到位；（2）水平标高必须按土建水平标高控制线统一控制，并符合设计要求，竖向标高必须根据土建墙面粉刷灰饼厚度进行控制，特别是预埋偏位的情况下，在墙面粉刷前必须一次性调整到位；（3）开关、插座盒与电线管连接必须做锁口，不得随意在开关、插座盒开孔，同时做好成品保护，通常的成品保护措施有在盒体里填塞泡沫块，待墙面粉刷完成后，将泡沫块取出，这样保持盒体干净清洁；（4）配电箱与线管连接必须做锁口，不得随意在箱体采用切割机开孔，箱体应采用液压开孔器开孔，孔洞整齐，洞口大小与管径相匹配，箱体接地可靠；（5）各种暗敷箱体四周和背后必须用细石砼灌实，背后挂钢丝网，用1：2水泥砂浆抹平，做好成品保护，保持箱体内清洁干净；（6）宽度大于300mm的配电箱、弱电箱、消火栓箱顶部必须设置过梁，安装高度符合设计要求；（7）箱体暗敷的进出线管待墙面粉刷完成后做好标识，以防二次装修打破管线。
电气等工程施工方案一、工程概况本工程为某某大型工业园区的电气等工程，规模较大，主要包括供电系统、配电系统、照明系统、动力系统等多个方面的施工内容。
工程施工内容包括线路铺设、设备安装、系统调试等。
本工程涉及到的主要施工单位为电力公司、电气施工公司、设备供应商等。
二、施工环境1.气候条件：本工程所在地气候条件为温带季风气候，夏季炎热潮湿、冬季寒冷干燥，需注意施工期间的保暖降温等措施。
2.地形地貌：本工程所在地地形较为平坦，便于设备运输和施工作业。
3.环境保护：施工过程中需注意环保要求，减少噪音、粉尘等对周边环境的影响。
三、施工组织1.施工单位：本工程的主要施工单位为电力公司、电气施工公司和相关设备供应商。
需建立施工组织，明确各单位的责任分工，协调施工进度，并制定施工计划。
2.项目经理：由电气施工公司派遣专业的项目经理，全面负责本工程的施工管理，包括协调各施工单位、监督施工进度、确保工程质量等。
3.施工人员：各施工单位需派遣具备相关资质和经验的施工人员，进行具体的施工作业。
需要注意的是，施工人员的安全教育和培训，提高他们的安全意识和技术能力。
四、施工技术1.供电系统施工：供电系统是整个工程中最为重要的部分，需要确保供电系统的可靠性和安全性。
供电系统的施工包括变电站建设、高压线路铺设以及低压线路布线等。
在施工过程中，需严格遵守相关的安全规范和操作规程，确保施工安全。
2.配电系统施工：配电系统是将变电站输电的电能分配到各个用电设备的系统，包括配电箱的安装、电缆的铺设、开关柜的调试等工作。
在施工过程中，需要注意配电线路的绝缘和接地，确保系统的安全可靠。
3.照明系统施工：照明系统的施工主要包括灯具的安装、电线的敷设、照明开关的安装等。
在施工过程中，需要注意灯具的选用和安装位置，确保照明系统的亮度和均匀性。
4.动力系统施工：动力系统主要指大型设备的动力供应系统，包括电机的安装、控制柜的布线、电动机的调试等。
在施工过程中，需严格根据设备的要求进行安装和调试，确保设备的正常运行。
建筑电气工程施工方案1．电气工程概况本电气工程有配电照明系统、防雷接地系统、天车滑线系统。
1.1电气配电系统：配电线路为50hz380/220v用电设备位置正确,符合工艺要求。
所安装的电源及配电箱、开关箱及直配干线、导线型号按设计要求完成。
2．施工前准备工作2。
1 技术准备工作施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。
然后要根据工程特点编制施土方案，并编排进度计划。
根据施工方案提出材料计划，并向施工人员下达详细的技术交底。
2.2 现场准备工作施工道路、施工用水、临电和场地由总承包方统一规划，因本工程特点，所以现场施工技术人员、材料人员需与建设（监理）和土建单位密切配合，做到材料随用随进。
2.3 人员准备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法,考核合格后方可上岗，特殊工种必须持证上岗。
2.4 电气工程主要机具准备齐全。
3．电气工程主要施工方法及质量要求3。
1 管路敷设分项、检验批工程施工方法及质量要求3。
1。
1 首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式进行施工.3。
1。
2 根据设计图纸要求及图纸会审记录，在工程所有管路基本采用明敷设方法敷设.并且要求为优质镀锌钢管。
均丝接，并焊跨接线，做防腐处理，采用长丝丝接时，丝接到位，管接处平直，套接时注意毛刺的产生，管口处理干净，以免伤线.钢管的弯曲半径不应大于6d。
折扁度不应小于0。
1d。
管路敷设平直顺畅.照明的管路安装在屋架的工字钢架下,由北向南敷设。
3.1。
3 关于管路的连接、防腐、弯扁度、弯曲半径、跨接地线、保护层、管盒固定、标高、管口处理等要求详见技术交底记录.在施工中应认真加强看护,保证管路畅通，及时做好自检（互检、隐检、预检工作，并及时报验监理，保证施工符合实际和规范要求。
工艺流程：加工支架、钢管套丝、刷漆→根据施工图弹线定位→安装支架→钢管敷设及调整。
一、工程概况1. 工程名称：XX住宅小区电气工程施工2. 工程地点：XX市XX区XX街道3. 工程规模：总建筑面积约XX万平方米，共计XX栋住宅楼4. 工程类型：住宅小区电气工程5. 工程建设单位：XX房地产开发有限公司6. 工程设计单位：XX建筑设计院7. 工程施工单位：XX电气安装工程有限公司二、编制依据1. 《建筑电气工程施工及验收规范》（GB 50253-2013）2. 《住宅设计规范》（GB 50096-2011）3. 《低压配电设计规范》（GB 50054-2011）4. 工程设计图纸及相关资料5. 施工合同及施工组织设计三、施工组织机构1. 施工项目经理：负责整个工程的施工组织、协调和管理2. 施工技术负责人：负责施工技术指导、监督和验收3. 施工质量负责人：负责工程质量监督、检查和验收4. 施工安全负责人：负责施工安全监督、检查和验收5. 施工人员：按照施工计划进行现场施工四、施工部署与施工方法1. 施工顺序：按照先地下后地上、先主后辅、先干线后支线的原则进行施工2. 施工工艺流程：（1）施工准备：包括图纸会审、材料设备采购、施工人员培训等（2）土建配合：与土建工程同步进行，如电缆沟、电缆桥架等施工（3）电气设备安装：包括配电箱、开关箱、灯具、插座等安装（4）电缆敷设：按照设计要求进行电缆敷设，包括电缆桥架、电缆隧道等（5）防雷接地：按照设计要求进行防雷接地施工（6）电气调试：对电气设备进行调试，确保系统正常运行（7）竣工验收：对施工质量进行验收，确保工程质量达到要求3. 施工方法：（1）电缆敷设：采用电缆桥架敷设，电缆在桥架内固定，确保电缆安全可靠（2）配电箱、开关箱安装：按照设计要求进行安装，确保设备安装牢固、接线正确（3）灯具、插座安装：按照设计要求进行安装，确保灯具、插座安装牢固、接线正确（4）防雷接地：按照设计要求进行施工，确保防雷接地系统可靠有效五、质量保证措施1. 严格执行施工规范和操作规程，确保施工质量2. 加强施工人员培训，提高施工技能水平3. 施工过程中，加强质量检查和验收，发现问题及时整改4. 施工完成后，进行全面的竣工验收，确保工程质量达到要求六、安全、防火与文明施工1. 严格执行安全操作规程，确保施工安全2. 施工现场防火措施到位，确保消防安全3. 施工现场文明施工，保持施工现场整洁有序4. 加强施工现场环保措施，减少施工对环境的影响七、施工进度计划1. 施工准备阶段：XX天2. 土建配合阶段：XX天3. 电气设备安装阶段：XX天4. 电缆敷设阶段：XX天5. 防雷接地阶段：XX天6. 电气调试阶段：XX天7. 竣工验收阶段：XX天总计：XX天八、资源需求1. 人力资源：施工人员、技术人员、管理人员等2. 物力资源：电缆、桥架、配电箱、灯具、插座等设备3. 质量检测设备：绝缘电阻测试仪、接地电阻测试仪等4. 施工机具：电焊机、切割机、吊车等九、总结本电气工程施工方案旨在确保工程质量和施工进度，实现施工安全、文明、环保的目标。
电气工程施工方案(范本)一、项目概况本项目为某工业园区的新建电气工程，涉及到变压器室、配电房、照明系统、供电系统等内容，总建筑面积为10000平方米。
二、施工准备工作1. 周边环境调查：对工程周边环境进行调查，了解周边土地利用情况、交通状况、施工时段等信息，为施工做好准备。
2. 施工人员招聘：根据施工需要招聘电气工程师、电工等相关工程人员，确保施工过程中人员的配备充足。
3. 施工设备购置：购置必要的施工设备，包括起重机、搅拌机、电焊机等，以保证施工的正常进行。
4. 施工材料采购：根据工程设计要求，采购供电设备、导线、开关等施工所需材料。
三、变压器室施工1. 施工程序：根据设计图纸，确定变压器室的位置和大小，进行土地平整、基础浇筑、围墙建造等工作，确保变压器室的建造符合相关标准要求。
2. 设备安装：安装变压器、开关设备、避雷器等设备，按照相关规范做好接地、绝缘等工作，确保设备安全运行。
3. 调试验收：完成设备安装后，进行设备调试和验收，确保变压器室的设备正常运行。
四、配电房施工1. 建筑施工：确定配电房的位置和建筑结构，进行配电房的建筑施工，确保建筑结构稳固、符合要求。
2. 电气设备安装：安装配电设备、开关设备、主配电盘等设备，按照相关规范进行接线和接地等工作，确保电气设备安全运行。
3. 布线接地：进行电气设备的布线和接地工作，确定配电房的供电线路和接地情况，确保所有设备安全可靠。
五、照明系统施工1. 照明设计：根据建筑设计要求，设计照明系统的布局和灯具的选择，确保照明系统能满足建筑内的光照需求。
2. 灯具安装：根据设计要求，安装各处的照明灯具，确保灯具的位置和亮度符合设计要求。
3. 灯具调试：完成灯具安装后，进行灯具的调试和亮度检测，确保照明系统能满足建筑内的照明需求。
六、供电系统施工1. 施工程序：根据设计图纸，确定供电系统的布置和线路敷设，进行供电系统的施工工作，确保供电系统的建造符合相关标准要求。
建设工程电气施工方案范本项目名称：XXX建设工程电气施工方案一、项目概况本项目是一座位于XXX地区的大型建设工程，总占地面积为XXX平方米，总建筑面积为XXX平方米，共包括XXX栋建筑。
本工程包括xxx等多个分部工程，其中电气工程是本项目的重要分部工程之一。
电气工程是工程建设不可或缺的一部分，其施工具有很大的技术含量。
施工完成后，电气工程将为整个建设工程提供稳定可靠的电力支持，保障工程的正常运行和使用。
二、工程标准1. 施工资料要求根据《建设工程施工单位资质等级标准》GB50207-2002的要求，施工单位必须具备相应的电气工程专业承包资质。
施工人员要持有相应的电气工程施工人员证书，具备相应的电气工程施工经验。
2. 施工规范要求电气工程的施工需按照《建筑电气工程施工及验收规范》GB50303-2002执行，符合国家电气工程施工的相关规范和标准。
3. 安全生产标准要求电气工程施工过程中，严格按照《建筑施工安全生产管理条例》GB14899-94的相关规定执行，确保施工安全，防范火灾及安全事故。
三、施工前准备1. 各种设计文件的审查施工单位应对电气工程的设计文件进行审查，明确施工范围和技术要求，并与设计、监理单位沟通确认。
设计文档包括工程图纸、技术规范及材料说明等。
2. 材料采购施工单位应根据电气工程的设计要求，对所需的各种电气设备、电线电缆、开关插座等进行采购。
采购的设备和材料必须符合国家标准，同时应进行质量检验。
3. 施工人员准备施工单位应根据工程的实际情况，组织具有相关电气工程施工经验和技术的施工人员参与施工，并对施工人员进行技术交底和培训。
四、施工方案1. 施工步骤（1）接触前施工：清理施工现场，确认施工要求及数量，小型开挖机械的使用。
（2）地下管线：电气工程地下管线敷设前，需确认地下管线敷设的具体位置及走向，并保证地下管道的安全。
（3）安装设备：在地下管线施工完成后，安装电气设备、配电柜、开关插座等。
电气施工方案范本一、项目概况本项目是工业园区的一处新建厂房的电气施工工程，总建筑面积为XXXX平方米，主要用于生产车间和办公区域。
本施工方案将详细介绍电气施工的主要内容和具体步骤。
二、施工流程1.施工前准备1.1组织策划：明确施工目标、施工进度及工期安排，并编制施工计划。
1.2材料准备：根据设计图纸和施工计划，提前准备好所需的电线、电缆、开关、插座等电气材料。
1.3机械设备准备：准备好安装电气设备所需的吊车、起重机械等机械设备。
2.施工过程2.1电缆敷设：根据设计要求，进行电缆敷设，确保电缆的铺设和保护工作。
2.2线路接入：将敷设完毕的电缆连接到相应的开关、插座等设备，确保电气线路的连通。
2.3设备安装：将所需的电气设备安装到指定位置，并进行电源接入和接地处理。
2.4绝缘处理：对电缆和设备进行绝缘处理，确保电气设备的安全使用。
3.施工后处理3.1防火防爆处理：对电气设备进行防火、防爆处理，确保生产过程中的安全性。
3.2安全测试：对已施工完成的电气线路和设备进行安全测试，确保无漏电、无短路等安全隐患。
3.3文件整理：整理施工过程中的施工记录、验收报告等文件资料，作为后续维护和管理的依据。
三、施工要求1.严格按照设计要求进行施工，确保电气设备的性能和使用安全。
2.施工现场必须遵守安全操作规程，尽量减少施工中的人身和财产安全事故。
3.在施工期间，与其他施工单位和管理人员保持良好的沟通，协调各方面工作。
4.尽量减少对其他施工工作的影响和干扰，保证电气施工工程的顺利进行。
5.施工完毕后，及时进行安全测试和文件整理工作，确保施工质量和后续管理的有效进行。
四、施工组织和人员配置1.施工组织：由项目负责人和项目副负责人组成施工组织，负责组织施工过程中的各项工作。
2.施工人员：按照电气施工的要求，配置有电气工程师、电工和辅助工人等施工人员。
五、资金和物资需求1.资金需求：根据具体施工方案，估算出所需的人工和材料费用，并编制相应的预算。
电气施工方案范本1.电气施工组织设计样本施工组织设计一、编制依据1、电气施工图纸2、国家电气施工规范3、《电气装置安装工程施工及验收规范》二、工程概况（一）工程简介本工程位于。
由公司开发，设计研究院有限公司设计，监理公司为监理公司，由公司组织施工。
（二）主要施工内容1.泵房两台潜水泵。
四组给水泵的接配电室电缆敷设和照明安装。
2.臭氧间四个直流风机配电室电缆敷设和照明安装。
3.两个催化氧化塔的照明安装。
4.氧化池尾气破坏器电缆敷设及照明安装。
5.阀门室照明。
三、施工进度计划（一）施工进度表序号工作内容预计用时所需施工人员1照明管线敷设10天2人2照明电缆5天4人3轴流风机电缆以及管线敷设3天4人4各种电缆头制作安装3天2人5照明电源箱安装1天2人6催化池电机管线敷设2天2人7各种电机管制作敷设2天2人8桥架制作安装3天4人9电缆集中敷设2天6人10土建挖沟，打孔1天4人共计耗时一个月左右（二）大型机具设备序号设备名称数量1电焊机三台2套丝机一台3砂轮锯一台四、施工准备（一）、技术准备1、接到图纸后，立即发给工长、施工预算及班组，由技术质量部负责组织图纸会审及技术交底。
在会审时把发现的问题集中起来并做好记录，在技术交底时一并提出并办理洽商。
及时研究制定施工方法和技术措施。
2、技术员、施工员、操作员要认真学习有关规程、规范及验收标准。
掌握施工方法，了解工程的质量标准。
施工中严格按图施工。
3、技术员及施工员要提前做好施工方法、技术节约措施、安全、文明、消防等措施。
（二）材料准备1、施工人员根据图纸编制一次性材料计划，及时提交给公司设备物资部。
2、管材、接线盒、灯头盒、套管先组织进入现场，确保施工顺利进行。
3、材料采购人员要认真熟悉生产计划，材料计划、设备加工定货计划。
选用设备、材料时要货比三家，择优选用，尽快落实货源，按生产进度、部位分期分批组织进入施工现场。
4、原材料、半成品及成品设备，进入现场要及时进行检查验收，不合格的产品要坚持退货，做好对进入现场的材料、设备的品种、规格、数量的核对工作。
电气工程施工方案范本1. 项目概况本项目是位于某某市中心商业区的一座综合性大楼的电气工程施工项目，总建筑面积为8000平方米，包括地下一层，地上八层，主要用于商业办公和酒店服务。
本项目的电气工程包括配电系统、照明系统、弱电系统等。
本施工方案旨在保证电气工程的施工质量和安全。
2. 施工前准备（1）了解设计方案：施工前，首先要对电气工程的设计方案进行认真的研究和了解，包括布置图、线路图、配电箱位置等。
（2）准备施工材料：根据设计方案和工程量，准备所需的电线、电缆、配电箱、照明设备、开关插座等。
（3）组建施工队伍：根据项目的规模和难度，合理组建施工队伍，保证施工人员的素质和数量。
（4）编制施工计划：针对本项目的特点和要求，制定详细的施工计划，包括工期安排、施工顺序、验收标准等。
3. 施工过程（1）土建准备工作：在电气工程施工前，需要与土建工程的施工协调，保证线槽、配电箱的位置和开孔等符合设计要求。
（2）配电系统施工：首先进行配电线路的布设和铺设工作，确保布线工作符合设计要求和安全标准，然后进行配电箱和分配箱的安装。
（3）照明系统施工：按照设计方案和平面布置图，进行照明设备的安装和线路接线工作。
（4）弱电系统施工：包括安防监控系统、通信网络系统等，进行弱电设备的安装和线路接线工作。
（5）设备调试和验收：待所有电气设备安装完成后，进行设备调试和验收工作，确保设备运行正常、安全可靠。
4. 施工安全措施（1）规范作业：施工中，严格遵守电气安全操作规程，保证施工作业符合相关安全标准。
（2）防火防爆：在施工现场设置相应的防火防爆设施，并进行定期检查和维护。
（3）施工现场保洁：保持施工现场的整洁和有序，避免杂物堆积引发安全事故。
（4）安全防护：施工人员必须穿着符合要求的安全防护服和配备相应的安全防护用具。
5. 施工质量保证（1）材料验收：对施工所用的电线、电缆、配电箱等材料进行严格的验收，确保材料质量合格。
（2）验收标准：施工过程中严格按照设计要求和验收标准进行施工，确保工程质量达到项目要求。

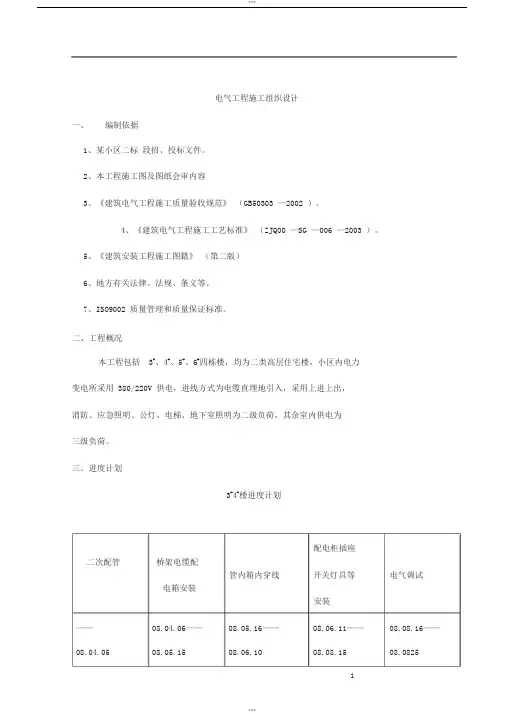

电气工程施工组织设计一、编制依据1、某小区二标段招、投标文件。
2、本工程施工图及图纸会审内容3、《建筑电气工程施工质量验收规范》（GB50303 —2002 ）。
4、《建筑电气工程施工工艺标准》（ZJQ00 —SG —006 —2003 ）。
5、《建筑安装工程施工图籍》（第二版）6、地方有关法律、法规、条文等。
7、ISO9002 质量管理和质量保证标准。
二、工程概况本工程包括 3#、4#、5#、6#四栋楼，均为二类高层住宅楼，小区内电力变电所采用 380/220V 供电，进线方式为电缆直埋地引入，采用上进上出，消防、应急照明、公灯、电梯、地下室照明为二级负荷，其余室内供电为三级负荷。
三、进度计划3#4#楼进度计划配电柜插座二次配管桥架电缆配管内箱内穿线开关灯具等电气调试电箱安装安装——08.04.06——08.05.16——08.06.11——08.08.16——08.04.05 08.05.15 08.06.10 08.08.15 08.082516#楼进度计划配电柜插座二次配管桥架电缆配管内箱内穿线开关灯具等电气调试电箱安装安装——08.04.06——08.05.11——08.06.16——08.07.21——08.04.05 08.05.10 08.06.15 08.07.20 08.07.30四、施工准备与布置施工准备包括技术、生产、现场临建、材料进场以及施工机具准备和人员安排等。
1、生产技术准备工作技术人员和施工班组认真学习和审查图纸，熟悉图纸内容和会审记录情况。
认真学习工程施工质量验收规范和有关施工工艺标准，做好技术和质量交底工作。
首先根据施工图、施工合同编制施工方案及材料计划。
根据审批过的施工方案及材料计划组织施工。
施工前须由专业技术人员对施工班组作施工技术交底及安全交底。
2、施工机具的准备主要施工机具安排见表 1。
表 1 主要施工机具计划2施工工具单位数量施工工具单位数量电焊机台 2 液压开孔机套 1砂轮切割机台 2 接地电阻测试仪只 1钢片切割机台 4 绝缘摇表只 3套丝板台 5 万用表只 3煨弯机套 1 压接钳只 2气焊工具套 2 压力案子个 3电锤台 3 台虎钳个 1台钻台 1 水平仪个 6手提电钻台 5 相序器个 1电动套丝机台 1 手动煨弯器个103、劳动力的配置劳动力需用量计划工种预埋阶段安装阶段竣工收尾电工30 40 15电焊工8 8 2普通工12 12 3五、材料供应及进场验收施工人员根据设备、材料的种类和施工进度计划编制物资需要量计划，做好材料供应计划，提前将所需材料进行统筹、采购。
电气工程施工组织设计一、编制依据1、某小区二标段招、投标文件。
2、本工程施工图及图纸会审容3、《建筑电气工程施工质量验收规》（GB50303—2002）。
4、《建筑电气工程施工工艺标准》（ZJQ00—SG—006—2003）。
5、《建筑安装工程施工图籍》（第二版）6、地方有关法律、法规、条文等。
7、ISO9002质量管理和质量保证标准。
二、工程概况本工程包括3#、4#、5#、6#四栋楼，均为二类高层住宅楼，小区电力变电所采用380/220V供电，进线方式为电缆直埋地引入，采用上进上出，消防、应急照明、公灯、电梯、地下室照明为二级负荷，其余室供电为三级负荷。
三、进度计划3#4#楼进度计划6#楼进度计划四、施工准备与布置施工准备包括技术、生产、现场临建、材料进场以及施工机具准备和人员安排等。
1、生产技术准备工作技术人员和施工班组认真学习和审查图纸，熟悉图纸容和会审记录情况。
认真学习工程施工质量验收规和有关施工工艺标准，做好技术和质量交底工作。
首先根据施工图、施工合同编制施工方案及材料计划。
根据审批过的施工方案及材料计划组织施工。
施工前须由专业技术人员对施工班组作施工技术交底及安全交底。
2 、施工机具的准备主要施工机具安排见表1。
表1 主要施工机具计划3、劳动力的配置劳动力需用量计划五、材料供应及进场验收施工人员根据设备、材料的种类和施工进度计划编制物资需要量计划，做好材料供应计划，提前将所需材料进行统筹、采购。
进场的主要设备、材料、成品和半成品必须有合格证及检验报告。
并报监理工程师验证。
1、照明配电箱检验1）产品的合格证和随机文件查验，应有生产许可证和安全认证标志。
2）外观检查：有符合设计的铭牌，柜元器件无损坏丢失、接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
2、照明灯具及附件检验1）检验合格证及随机文件。
2）灯具涂层应完整，无损伤，附件齐全。
防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志。
3）现场抽样检查成套灯具的绝缘电阻、部接线等性能。
灯具的绝缘电阻不小于2兆欧，部接线为铜芯绝缘软线，芯线截面积不小于0.5㎜2，橡胶或PVC绝缘电线的绝缘层厚度不小于0.6mm。
3、开关、插座、接线盒及其附件检查项目有1）查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品，有安全认证标志。
2）开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全。
3）性能检测（1）不同极性带电部件间的电气间隙距离不小于3mm；（2）绝缘电阻值不小于5 兆欧（3）用自攻锁紧螺钉或自切螺钉安装的螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10 次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象；（4）金属间相旋合的螺钉螺母，拧紧后完全退出，反复5次仍能正常使用。
4）对开关、插座、接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样检测。
4、电线电缆的查验1）按批查验合格证，合格证有生产许可证编号《额定电压450/750V 及以下聚氯乙烯绝缘电缆》GB5023.1～5023.7标准生产的产品有安全认证标志。
2）包装完好，抽检的电线绝缘层完好无损，厚度均匀。
电缆无压扁、扭曲，铠装不松卷。
耐热、阻燃的电线、电缆外护层有明显标识和制造厂标。
3）按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1%；工程中BV型绝缘电线的绝缘厚度不小于表2中的规定。
表2绝缘层厚度规定值表4）对电缆、电线绝缘性能、导电性能和阻燃性能有异议时，按批抽样检测。
5、型钢和电焊条的检测1）按批查验合格证和材质证明书。
2）型钢无严重锈蚀，无过度弯曲、弯折变形；电焊条包装完整，拆包抽检，焊条尾部无锈斑。
6、镀锌制品检查1）按批查验合格证或镀锌厂出具的镀锌质量证明书。
2）镀锌层覆盖完整、表面无锈斑，并且配件齐全，无砂眼。
7、电缆头部件及接线端子检测1）验合格证。
2）部件齐全，表面无裂纹和气孔六、主要分部分项工程施工方法及要求电气工程主要施工程序见图3电气工程的施工，特别是主体工程施工阶段，应按照土建工程的施工区段划分及施工流向，密切进行配合施工。
每道工序都应严格按照有关施工工艺和国家验收规进行施工。
积极配合甲方及监理部门的检查、验收及指导工作。
1、预留预埋1）施工准备施工人员配合土建按设计要求进行管路、铁构件及配电设备基础、孔洞的预留预埋。
穿越建筑物基础的部分及时预埋，其中穿越建筑物外墙及屋面的部分需做止水环，电缆套管预埋须做防腐处理，管口打喇叭口，然后再埋入土中。
预留预埋做到一次到位，位置准确，严禁漏留少埋，按设计验收合格后，方能进行下道工序施工。
当与土建结构矛盾之处，应及时同设计、业主、监理及各专业工程师协调解决。
2）预留孔洞在结构钢筋绑扎前根据施工图纸确定所留孔洞位置，并提交给结构专业。
按照孔洞的尺寸加工木盒，待绑扎钢筋完毕后，和其配合将木盒嵌入设计图示位置，并将木盒固定牢固，混凝土浇注前，要进行技术复核，并记录。
在装修阶段按设计提供相关开孔尺寸，预留嵌入式灯具孔洞。
3）管路预埋预埋主要为供配电、照明系统提供安装条件。
暗配的电线管路宜沿最近的路线敷设并尽量减少弯曲和交叉，弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象。
埋入砼的管道，离表面的净距不小于15mm。
敷设时先确定设备（灯头盒、接线盒和配管引上引下）的位置，测量敷设线路长度，然后进行配管加工（弯曲、锯割、套丝），将管与盒按已确定的安装位置连接起来。
在土建绑扎第一层钢筋后，将管、盒连成整体固定于钢筋上，管与管和管与箱、盒连接处，连接好跨接地线，使金属外壳连成一体，管子进入箱、盒应平齐，长度不应超过5mm。
隐蔽验收前，检查是否有管、盒遗漏或位置错误，并用油漆在接线盒处作标记。
检查无误后，会同业主及监理工程师进行隐蔽验收。
浇注砼时，要派专人进行看护，以防砼振捣时，管路及箱盒移位。
4）防雷接地装置预埋接地引下线采用结构主筋，在施工时根据结构的形式，严格按施工图、施工规及标准图集施工。
接地体、避雷引下线均与结构施工紧密相连，故施工时要根据土建的施工进度计划，做好施工安排。
所有的隐蔽部分在隐蔽前交业主及监理工程师验收合格，方可进行下一道施工工序。
2、变压器的安装1）变压器的运输与就位（1）施工准备①协助指定分包单位提前与布设好设备运输通道。
②机具： 10吨叉车、三角架等。
（2）设备运输变压器均由预留的吊装孔吊装进入地下室，再采用叉车或液压小车、滚杠倒运至基础上。
（3）施工注意事项①变压器推进变电所时，使它的高压侧和低压侧方向与高、低压配电柜相一致。
②变压器就位后，用螺栓将设备固定在基础型钢上。
③装接高、低压线。
母线与变压器套管连接时，用两把扳手，一把扳手固定套管压紧螺母，另一把力矩扳手旋转压紧母线的螺母，防止套管中的连接螺栓跟着转动。
特别注意不能使套管的端部受到额外的应力。
④进行绝缘电阻测试，对其高、低压侧线圈分别用2500V、500V摇表进行测量，绝缘电阻值要达到1KΩ/V的标准，低压侧线圈绝缘电阻值大于0.5MΩ，否则对变压器进行干燥等处理。
⑤在变压器上方作业时应防止螺栓螺母等落入设备部，一旦落入应及时清理，避免对设备的运行产生影响。
2）变压器的试运行变压器投入运行前作接交试验，接交试验合格后才能投入运行。
变压器通电前检查电压切换装置的位置是否正确，第一次运转时可先放在中间位置，以后按运转情况再行切换；高低压引线是否良好，接地线是否接妥，各接线端子是否松动。
变压器上方是否放有杂物等。
变压器均以全电压合闸3～5次，以考验变压器绝缘。
每次冲击间隔时间为3～5分钟，如有异常现象应立即停电。
第一次冲击试验合格后进行第二次冲击。
冲击试验完毕，即可带电试运行。
3、配电箱安装及通用电器设备安装1）施工程序施工准备→配电箱检查验收→弹线定位→配电箱安装→绝缘检测→验收2）施工准备本工程配电箱较多，型号规格多，施工前必须做好施工技术交底，尤其是配电箱的安装高度、安装位置、安装方式、位号、型号等。
3）弹线定位及固定根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。
通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。
（1）明装配电箱明装配电箱采用铁架固定和金属膨胀螺栓固定两种方式，具体采用何种方式根据设计要求确定。
①铁架固定配电箱将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。
煨弯时用方尺找正，再用电焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。
再找准标高用高标号水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直度和孔间距离，应用线坠和水平尺测量准确后再稳注铁架。
待水泥砂浆凝固后方可进行配电箱的安装。
②金属膨胀螺栓固定配电箱采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱。
其方法是根据弹线定位确定固定点位置，用电锤在固定位置钻孔，孔深应以刚好将金属膨胀管部分埋入墙为宜，孔洞应垂直于墙面。
③明装配电箱的安装在混凝土墙或砖墙上固定明装配电箱时，采用明配管及暗分线盒两种方式。
如有分线盒，先将盒杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。
待配电箱找准位置后，将导线端头引至箱，逐个剥削导线端头，再逐个压接在器具上，同时将保护地线压在明显的地方，并将配电箱调整平直后进行固定。
在轻钢龙骨护板墙上进行固定配电箱时，应采用加固措施。
如配管在护板墙暗敷设，并有暗接线盒时，要求盒口与墙面平齐。
基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。
高度按标高控制点引出。
基础槽钢的制作和固定采用焊接。
施工时应注意焊接变形引（2）暗装配电箱的安装先将箱体放在预留洞，找好标高及水平尺寸，并将箱体固定好，然后用10#水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。
如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。
安装盘面要求平整，周边间隙均匀对称，门平正，螺丝垂直受力均匀。
（3）落地配电箱的安装起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，使垂直度满足要求。
4）配电箱安装配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。
PE线不允许利用盒、箱体串接。
配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。
盘面引出及引进的导线应留有适当余量，以便于检修。
导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。
如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。
配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。
