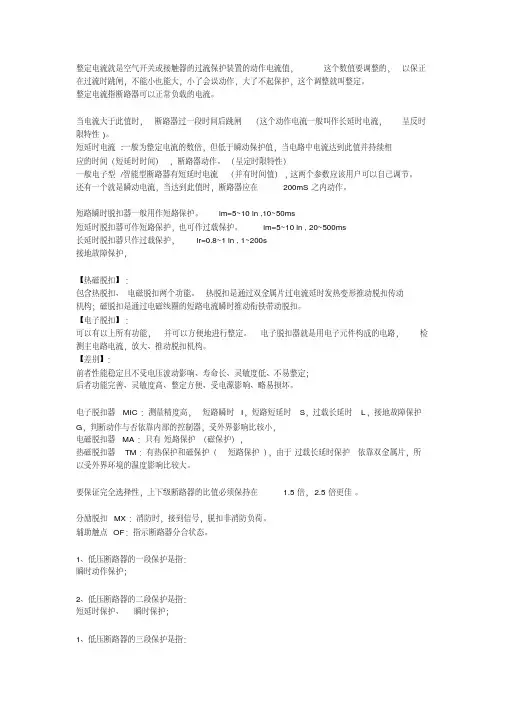

整定电流就是空气开关或接触器的过流保护装置的动作电流值,这个数值要调整的,以保正在过流时跳闸,不能小也能大,小了会误动作,大了不起保护,这个调整就叫整定。
整定电流指断路器可以正常负载的电流。
当电流大于此值时,断路器过一段时间后跳闸(这个动作电流一般叫作长延时电流,呈反时限特性)。
短延时电流:一般为整定电流的数倍,但低于瞬动保护值,当电路中电流达到此值并持续相应的时间(短延时时间),断路器动作。
(呈定时限特性)一般电子型/智能型断路器有短延时电流(并有时间值),这两个参数应该用户可以自己调节。
还有一个就是瞬动电流,当达到此值时,断路器应在200mS之内动作。
短路瞬时脱扣器一般用作短路保护。
lm=5~10 ln ,10~50ms短延时脱扣器可作短路保护,也可作过载保护。
lm=5~10 ln , 20~500ms长延时脱扣器只作过载保护,lr=0.8~1 ln , 1~200s接地故障保护,【热磁脱扣】:包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构;磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣。
【电子脱扣】:可以有以上所有功能,并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路,检测主电路电流,放大、推动脱扣机构。
【差别】:前者性能稳定且不受电压波动影响、寿命长、灵敏度低、不易整定;后者功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
电子脱扣器MIC:测量精度高,短路瞬时I,短路短延时S,过载长延时L,接地故障保护G,判断动作与否依靠内部的控制器,受外界影响比较小,电磁脱扣器MA:只有短路保护(磁保护),热磁脱扣器TM:有热保护和磁保护(短路保护),由于过载长延时保护依靠双金属片,所以受外界环境的温度影响比较大。
要保证完全选择性,上下级断路器的比值必须保持在 1.5倍,2.5倍更佳。
分励脱扣MX:消防时,接到信号,脱扣非消防负荷。
辅助触点OF:指示断路器分合状态。
附件1 空开级差配合要求注:本内容参考《南方电网公司变电站直流电源系统技术规范》(2012年修订)1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下:1.1 变电站所有直流负荷必须带直流保护电器。
根据工程具体情况,可采用直流熔断器,甚至熔断器和直流断路器混用,但应注意上下级之间的配合。
当直流断路器与熔断器配合时,应考虑动作特性的不同,对级差做适当调整。
直流断路器下一级不宜再接熔断器。
1.2 上、下级均为直流断路器的,额定电流宜按照4级及以上电流级差选择配合。
1.3 蓄电池出口为熔断器,下级为直流断路器的,宜按照2倍及以上额定电流选择级差配合。
1.4 变电站内设置直流保护电器的级数不宜超过4级。
1.5 500kV变电站当设置直流分电屏时,直流主馈电屏宜采用塑壳式直流断路器。
2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下:2.1 300Ah蓄电池出口可采用额定电流315A的熔断器;500Ah蓄电池出口可采用额定电流400A的熔断器;800Ah蓄电池出口可采用额定电流630A的熔断器。
2.2 60A充电装置总输出可采用额定电流80A的直流断路器;80A 充电装置总输出可采用额定电流100A的直流断路器;120A充电装置总输出可采用额定电流160A的直流断路器。
2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。
资料性附录附录1熔断器-自动空气开关的特性配合当预期的短路电流较大、且超过自动空气开关的额定分断能力时,或系统短路电流过大没有可供选择的自动空气开关时,采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。
1)熔断器安-秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方,并保持足够的距离(见图1)。
2)当系统短路电流超过自动空气开关的额定分断能力时,应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交,以保证在较小短路电流时,自动空气开关跳闸,在较大的超过自动空气开关额定分断能力的短路电流情况下,由熔断器来分断。
发电厂直流系统空气开关级差配合试验在现场的应用作者:孙严王彦来源:《理论与创新》2020年第20期【摘要】本文介绍了发电厂直流系统级差配合试验的常规试验方法及现场应用情况。
同时也针对不易停运的直流系统,介绍了一种将直流系统短路电流与空气开关安秒特性试验相结合的方法,用以验证直流系统空气开关级差是否合理。
【关键词】直流系统空气开关;级差配合试验;试验方法引言发电厂电力系统中直流系统为继电保护、仪表、通信、动力回路等提供电源,是电力系统的重要组成部分。
在直流系统回路中,直流空气开关是直流系统发生短路故障的重要保护元件,所以直流空气开关的选型以及直流空气开关上、下级级差配合是否满足选择性要求至关重要。
1.发电厂直流空气开关级差配置的现状发电厂电力系统中直流系统一般采用集中辐射形供电方式或分层辐射形供电方式。
直流系统空气开关级差配合一般分为以下几级。
级差第一级为蓄电池出口熔断器,第二级为直流馈线屏各路直流馈线空气开关。
如果采用分层辐射形供电方式,第三级为直流分电屏直流空气开关。
最末一级为负荷侧、用户侧直流空气开关。
各级空气开关配置应根据直流电源系统短路电流计算结果,保证具有可靠性、选择性、灵敏性和速动性。
2.发电厂直流系统空气开关级差配合试验2.1常规直流系统空气开关级差配合试验发电厂直流系统空气开关级差配合试验的常规方法,是根据电厂直流系统级差配合情况,选择不同规格型号的直流空气开关,在直流系统的最末级直流负荷空气开关的输出侧,用专用的试验仪器进行模拟金属性短路试验,并录制短路电流波形。
然后通过分析各短路点短路时,直流空气开关跳闸后的灭弧特性和上、下级各级开关级差配合是否合理,验证直流空气开关是否存在越级动作的情况。
2.2试验数据在某电厂升压站110V直流系统的不同规格直流负荷空气开关输出侧进行模拟金属性短路,验证各级直流空气开关的级差配合情况。
如下表。
试验结果表明,在直流负荷空气开关输出侧模拟短路试验过程中,下级直流空气开关直流空气开关均先于上一级空气开关动作,不存在越级跳闸的情况。

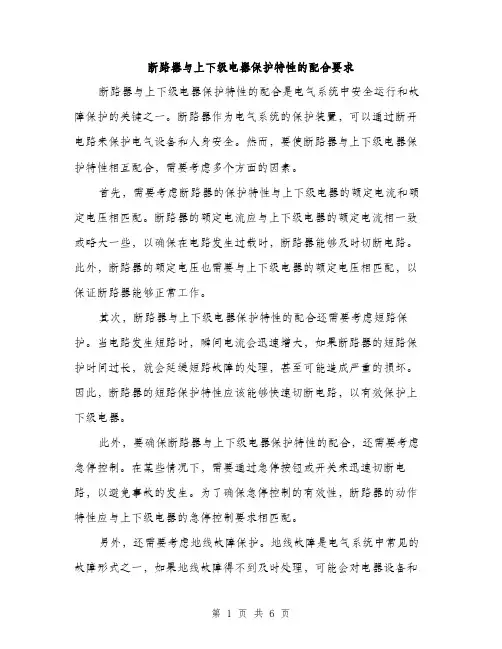

断路器与上下级电器保护特性的配合要求断路器与上下级电器保护特性的配合是电气系统中安全运行和故障保护的关键之一。
断路器作为电气系统的保护装置,可以通过断开电路来保护电气设备和人身安全。
然而,要使断路器与上下级电器保护特性相互配合,需要考虑多个方面的因素。
首先,需要考虑断路器的保护特性与上下级电器的额定电流和额定电压相匹配。
断路器的额定电流应与上下级电器的额定电流相一致或略大一些,以确保在电路发生过载时,断路器能够及时切断电路。
此外,断路器的额定电压也需要与上下级电器的额定电压相匹配,以保证断路器能够正常工作。
其次,断路器与上下级电器保护特性的配合还需要考虑短路保护。
当电路发生短路时,瞬间电流会迅速增大,如果断路器的短路保护时间过长,就会延缓短路故障的处理,甚至可能造成严重的损坏。
因此,断路器的短路保护特性应该能够快速切断电路,以有效保护上下级电器。
此外,要确保断路器与上下级电器保护特性的配合,还需要考虑急停控制。
在某些情况下,需要通过急停按钮或开关来迅速切断电路,以避免事故的发生。
为了确保急停控制的有效性,断路器的动作特性应与上下级电器的急停控制要求相匹配。
另外,还需要考虑地线故障保护。
地线故障是电气系统中常见的故障形式之一,如果地线故障得不到及时处理,可能会对电器设备和人身安全造成严重威胁。
因此,断路器与上下级电器的保护特性应该能够检测和切断地线故障,以保护电气设备和人身安全。
最后,还需要考虑断路器与上下级电器保护特性的协调性。
不同类型的电器设备可能具有不同的保护要求,因此,需要根据不同的电器设备选择合适的断路器和保护设置。
此外,还需要考虑不同电器设备之间的相互影响,以确保整个电气系统的稳定运行和可靠保护。
综上所述,断路器与上下级电器保护特性的配合要求涉及电流、电压、短路保护、急停控制、地线故障保护等方面的考虑。
只有确保断路器与上下级电器的保护特性相匹配并能够相互协调,才能保证电气系统的安全运行和故障保护。

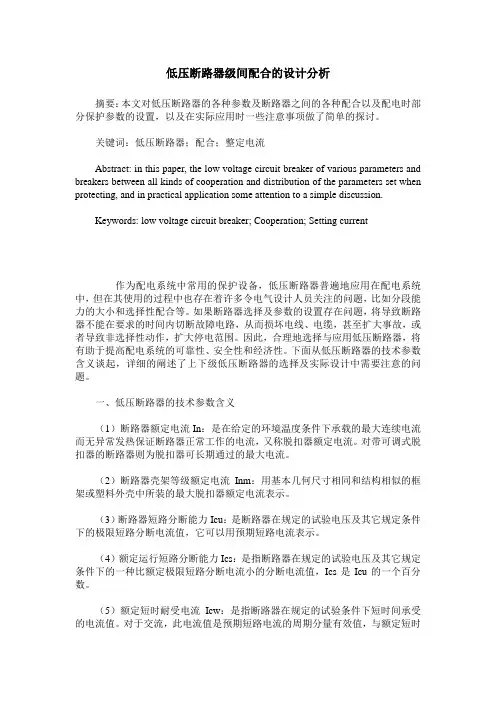

低压断路器级间配合的设计分析摘要:本文对低压断路器的各种参数及断路器之间的各种配合以及配电时部分保护参数的设置,以及在实际应用时一些注意事项做了简单的探讨。
关键词:低压断路器;配合;整定电流Abstract: in this paper, the low voltage circuit breaker of various parameters and breakers between all kinds of cooperation and distribution of the parameters set when protecting, and in practical application some attention to a simple discussion.Keywords: low voltage circuit breaker; Cooperation; Setting current作为配电系统中常用的保护设备,低压断路器普遍地应用在配电系统中,但在其使用的过程中也存在着许多令电气设计人员关注的问题,比如分段能力的大小和选择性配合等。
如果断路器选择及参数的设置存在问题,将导致断路器不能在要求的时间内切断故障电路,从而损坏电线、电缆,甚至扩大事故,或者导致非选择性动作,扩大停电范围。
因此,合理地选择与应用低压断路器,将有助于提高配电系统的可靠性、安全性和经济性。
下面从低压断路器的技术参数含义谈起,详细的阐述了上下级低压断路器的选择及实际设计中需要注意的问题。
一、低压断路器的技术参数含义(1)断路器额定电流In:是在给定的环境温度条件下承载的最大连续电流而无异常发热保证断路器正常工作的电流,又称脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
(2)断路器壳架等级额定电流Inm:用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
附件1 空开级差配合要求注:本内容参考《南方电网公司变电站直流电源系统技术规范》(2012年修订)1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下:1.1 变电站所有直流负荷必须带直流保护电器。
根据工程具体情况,可采用直流熔断器,甚至熔断器和直流断路器混用,但应注意上下级之间的配合。
当直流断路器与熔断器配合时,应考虑动作特性的不同,对级差做适当调整。
直流断路器下一级不宜再接熔断器。
1.2 上、下级均为直流断路器的,额定电流宜按照4级及以上电流级差选择配合。
1.3 蓄电池出口为熔断器,下级为直流断路器的,宜按照2倍及以上额定电流选择级差配合。
1.4 变电站内设置直流保护电器的级数不宜超过4级。
1.5 500kV变电站当设置直流分电屏时,直流主馈电屏宜采用塑壳式直流断路器。
2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下:2.1 300Ah蓄电池出口可采用额定电流315A的熔断器;500Ah蓄电池出口可采用额定电流400A的熔断器;800Ah蓄电池出口可采用额定电流630A的熔断器。
2.2 60A充电装置总输出可采用额定电流80A的直流断路器;80A充电装置总输出可采用额定电流100A的直流断路器;120A充电装置总输出可采用额定电流160A的直流断路器。
2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。
资料性附录附录1熔断器-自动空气开关的特性配合当预期的短路电流较大、且超过自动空气开关的额定分断能力时,或系统短路电流过大没有可供选择的自动空气开关时,采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。
1)熔断器安-秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方,并保持足够的距离(见图1)。
2)当系统短路电流超过自动空气开关的额定分断能力时,应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交,以保证在较小短路电流时,自动空气开关跳闸,在较大的超过自动空气开关额定分断能力的短路电流情况下,由熔断器来分断。
空开级差配合要求附件1 空开级差配合要求注:本内容参考《南方电网公司变电站直流电源系统技术规范》(2012年修订)1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下:1.1 变电站所有直流负荷必须带直流保护电器。
根据工程具体情况,可采用直流熔断器,甚至熔断器和直流断路器混用,但应注意上下级之间的配合。
当直流断路器与熔断器配合时,应考虑动作特性的不同,对级差做适当调整。
直流断路器下一级不宜再接熔断器。
1.2 上、下级均为直流断路器的,额定电流宜按照4级及以上电流级差选择配合。
1.3 蓄电池出口为熔断器,下级为直流断路器的,宜按照2倍及以上额定电流选择级差配合。
1.4 变电站内设置直流保护电器的级数不宜超过4级。
1.5 500kV变电站当设置直流分电屏时,直流主馈电屏宜采用塑壳式直流断路器。
2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下:2.1 300Ah蓄电池出口可采用额定电流315A的熔断器;500Ah蓄电池出口可采用额定电流400A的熔断器;800Ah蓄电池出口可采用额定电流630A的熔断器。
2.2 60A充电装置总输出可采用额定电流80A的直流断路器;80A充电装置总输出可采用额定电流100A的直流断路器;120A充电装置总输出可采用额定电流160A的直流断路器。
2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。
资料性附录附录1熔断器-自动空气开关的特性配合当预期的短路电流较大、且超过自动空气开关的额定分断能力时,或系统短路电流过大没有可供选择的自动空气开关时,采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。
1)熔断器安-秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方,并保持足够的距离(见图1)。
2)当系统短路电流超过自动空气开关的额定分断能力时,应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交,以保证在较小短路电流时,自动空气开关跳闸,在较大的超过自动空气开关额定分断能力的短路电流情况下,由熔断器来分断。

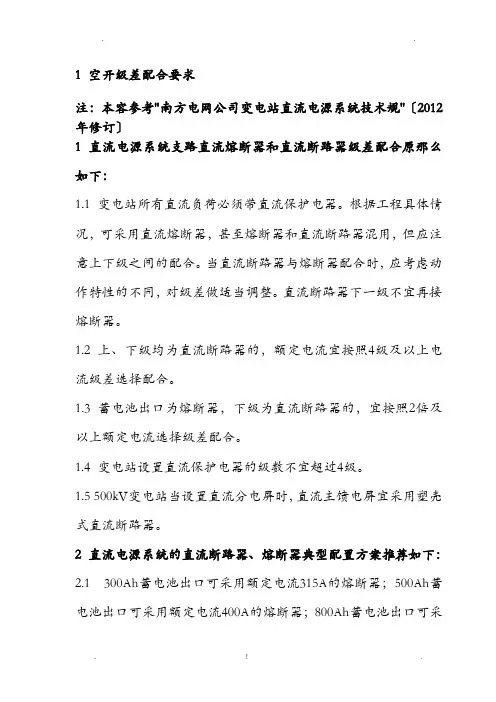

1 空开级差配合要求注:本容参考"南方电网公司变电站直流电源系统技术规"〔2012年修订〕1 直流电源系统支路直流熔断器和直流断路器级差配合原那么如下:1.1 变电站所有直流负荷必须带直流保护电器。
根据工程具体情况,可采用直流熔断器,甚至熔断器和直流断路器混用,但应注意上下级之间的配合。
当直流断路器与熔断器配合时,应考虑动作特性的不同,对级差做适当调整。
直流断路器下一级不宜再接熔断器。
1.2 上、下级均为直流断路器的,额定电流宜按照4级及以上电流级差选择配合。
1.3 蓄电池出口为熔断器,下级为直流断路器的,宜按照2倍及以上额定电流选择级差配合。
1.4 变电站设置直流保护电器的级数不宜超过4级。
1.5 500kV变电站当设置直流分电屏时,直流主馈电屏宜采用塑壳式直流断路器。
2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下:2.1 300Ah蓄电池出口可采用额定电流315A的熔断器;500Ah蓄电池出口可采用额定电流400A的熔断器;800Ah蓄电池出口可采用额定电流630A的熔断器。
2.260A充电装置总输出可采用额定电流80A的直流断路器;80A 充电装置总输出可采用额定电流100A的直流断路器;120A充电装置总输出可采用额定电流160A的直流断路器。
2.3 保护装置、测控装置、故障录波、PMU、平安自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。
资料性附录附录1熔断器-自动空气开关的特性配合当预期的短路电流较大、且超过自动空气开关的额定分断能力时,或系统短路电流过大没有可供选择的自动空气开关时,采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。
1)熔断器安-秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方,并保持足够的距离〔见图1〕。
2)当系统短路电流超过自动空气开关的额定分断能力时,应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交,以保证在较小短路电流时,自动空气开关跳闸,在较大的超过自动空气开关额定分断能力的短路电流情况下,由熔断器来分断。

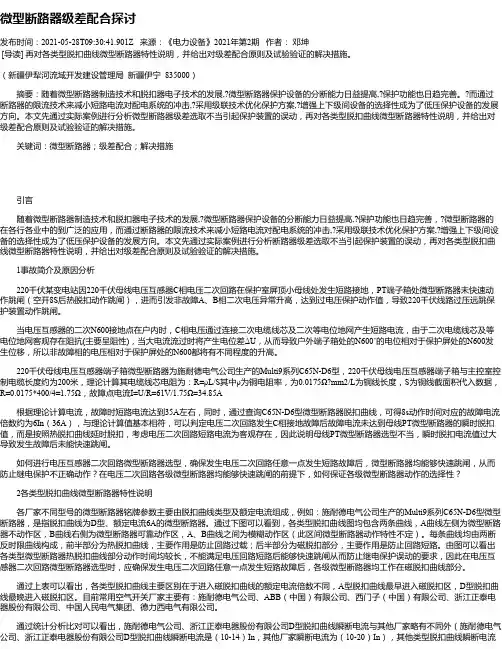

微型断路器级差配合探讨发布时间:2021-05-28T09:30:41.901Z 来源:《电力设备》2021年第2期作者:邓坤[导读] 再对各类型脱扣曲线微型断路器特性说明,并给出对级差配合原则及试验验证的解决措施。
(新疆伊犁河流域开发建设管理局新疆伊宁 835000)摘要:随着微型断路器制造技术和脱扣器电子技术的发展,?微型断路器保护设备的分断能力日益提高,?保护功能也日趋完善。
?而通过断路器的限流技术来减小短路电流对配电系统的冲击,?采用级联技术优化保护方案,?增强上下级间设备的选择性成为了低压保护设备的发展方向。
本文先通过实际案例进行分析微型断路器级差选取不当引起保护装置的误动,再对各类型脱扣曲线微型断路器特性说明,并给出对级差配合原则及试验验证的解决措施。
关键词:微型断路器;级差配合;解决措施引言随着微型断路器制造技术和脱扣器电子技术的发展,?微型断路器保护设备的分断能力日益提高,?保护功能也日趋完善,?微型断路器的在各行各业中的到广泛的应用,而通过断路器的限流技术来减小短路电流对配电系统的冲击,?采用级联技术优化保护方案,?增强上下级间设备的选择性成为了低压保护设备的发展方向。
本文先通过实际案例进行分析断路器级差选取不当引起保护装置的误动,再对各类型脱扣曲线微型断路器特性说明,并给出对级差配合原则及试验验证的解决措施。
1事故简介及原因分析220千伏某变电站因220千伏母线电压互感器C相电压二次回路在保护室屏顶小母线处发生短路接地,PT端子箱处微型断路器未快速动作跳闸(空开8S后热脱扣动作跳闸),进而引发非故障A、B相二次电压异常升高,达到过电压保护动作值,导致220千伏线路过压远跳保护装置动作跳闸。
当电压互感器的二次N600接地点在户内时,C相电压通过连接二次电缆线芯及二次等电位地网产生短路电流,由于二次电缆线芯及等电位地网客观存在阻抗(主要呈阻性),当大电流流过时将产生电位差ΔU,从而导致户外端子箱处的N600’的电位相对于保护屏处的N600发生位移,所以非故障相的电压相对于保护屏处的N600都将有不同程度的升高。
直流系统级差配合试验测试方法_流程
直流系统级差试验应用介绍
直流系统级差配合测试也叫空开级差配合试验,是指直流断路器上下级之间的保护性配合,是执行《防范电力生制造事项的二十五项重点要求》中第22项“防止全厂停电事务”措施的补充和完善,直流系统事故对防止全厂停电或者全站停电较为重要,要求检查各级开关不同电流下配合是否有拒动或越级跳闸,级差配合试验也是二十五项反措查评的重要环节,级差试验的测量是采用SJAM-I 直流断路器级差配合测试仪进行测量。
直流断路器级差配合测试仪图片
测试方法与流程
根据直流系统的设计方案不同,级差保护最多不超过四级,上下三级保护是
比较多见,相互之间配合所选用直流短路器的规格也是有一定的配置比例和要求,一般初级额定电流最小,下面以5A、10A和20A三级直流断路器为例,将一下具体试验方法,把三个断路器按额定电流大小串联起来,假设一级电流为5A,二级为10A,三级额定电流20A,将三组断路器正级串联通过测试仪正级之后回到负极形成测量回路,然后在参数设置中将额定电流设置成该级差额定电流的3~5倍,最高可达额定电流的8倍,选择测试,观察跳闸断路器的顺序是否正确,有没有误动,拒动和越级跳闸的现象,下面我们看一下接线图:
图中,是三级级差试验接线方式,按级差配合要求第一级断路器最先跳闸,然后第二级断路器后跳,说明级差配合试验合格,最好的效果是级差配合度达到100%,测量过程中,注意定值的设置,若果您定值的倍率过低,反而会造成脱扣不彻底,节点发热,拉弧、粘连等,所以尽量选择大倍率的电流倍数,这是符合测量要求规范的。
附件1 空开级差配合要求注:本内容参考《南方电网公司变电站直流电源系统技术规范》(2012年修订)1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下:1.1 变电站所有直流负荷必须带直流保护电器。
根据工程具体情况,可采用直流熔断器,甚至熔断器和直流断路器混用,但应注意上下级之间的配合。
当直流断路器与熔断器配合时,应考虑动作特性的不同,对级差做适当调整。
直流断路器下一级不宜再接熔断器。
1.2 上、下级均为直流断路器的,额定电流宜按照4级及以上电流级差选择配合。
1.3 蓄电池出口为熔断器,下级为直流断路器的,宜按照2倍及以上额定电流选择级差配合。
1.4 变电站内设置直流保护电器的级数不宜超过4级。
1.5 500kV变电站当设置直流分电屏时,直流主馈电屏宜采用塑壳式直流断路器。
2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下:2.1 300Ah蓄电池出口可采用额定电流315A的熔断器;500Ah蓄电池出口可采用额定电流400A的熔断器;800Ah蓄电池出口可采用额定电流630A的熔断器。
2.2 60A充电装置总输出可采用额定电流80A的直流断路器;80A充电装置总输出可采用额定电流100A的直流断路器;120A充电装置总输出可采用额定电流160A的直流断路器。
2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。
资料性附录附录1熔断器-自动空气开关的特性配合当预期的短路电流较大、且超过自动空气开关的额定分断能力时,或系统短路电流过大没有可供选择的自动空气开关时,采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。
1)熔断器安-秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方,并保持足够的距离(见图1)。
2)当系统短路电流超过自动空气开关的额定分断能力时,应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交,以保证在较小短路电流时,自动空气开关跳闸,在较大的超过自动空气开关额定分断能力的短路电流情况下,由熔断器来分断。
基于直流系统空气开关级差配合的研究摘要:本文针对电力直流系统的安全需求进行分析,并就空气开关的相应特性进行了研究,进而探究了其中级差配合的主要问题,提出了解决相应问题的措施。
关键词:直流系统;空气开关;级差配合引言电力直流系统在电力网络中主要扮演的角色就是为电力设备提供控制、保护、信号、操作电源,因此如果直流系统发生失灵,就会对电力设备造成很大的影响,在电力系统发生故障时,保护因失去直流电源将拒动,断路器因失去控制电源将不能跳闸切除故障,强大的故障短路电流将烧毁变压器等一次设备,将造成变电站设备严重损坏或发生火灾爆炸事故,将可能导致电网瓦解大面积停电等极为严重的事故。
因此直流系统的安全、可靠与否直接影响着电网的安全稳定运行。
1直流系统与空气开关的特性分析直流系统中需要配置各种空气开关来作为直流回路的保护,当该回路发生过载或短路故障时,空气开关采用励磁原理与热效应结合脱扣后断开故障电流,从而对回路连接导体起到短路和过载的保护作用。
在变电站内,直流系统因为供电负载较多,采用点对点辐射式供电,因此回路较多。
一般一个直流网络中有许多支路需要设置空气开关来进行保护,并往往分成三至四级来串联,这就存在着直流空气开关选型和动作值是否合适及上下级之间是否具有选择性保护配合的问题。
正确配置空气开关,防止越级跳闸扩大直流系统停电范围,对直流系统的安全运行意义重大,因此正确配置直流系统空气开关与电网的安全可靠运行也息息相关。
空气开关即为低压断路器,结构类型包括塑料外壳式和框架式两种。
空气开关主要由触头、脱扣器、灭弧系统、自由脱扣机构和操作机构构成,能够自动分段电路中过载情况、短路故障以及欠电压等不正常运行状态,当出现过载时,过载电流和空气开关动作时间成反比,当短路时,空气开关能够快速将故障切除;当系统需要不频繁地起动电动机和接通、分断电路时,空气开关也可以实现。
在低压交、直流配电系统中,它起到很重要的保护作用。
直流短路电流不像交流电流有过零的特征,熄灭电弧的能力比交流差,因此,直流空气开关的开断距离要比交流开关的开断距离大。
附件1 空开级差配合要求注:本内容参考《南方电网公司变电站直流电源系统技术规范》(2012年修订)1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下:1.1 变电站所有直流负荷必须带直流保护电器。
根据工程具体情况,可采用直流熔断器,甚至熔断器和直流断路器混用,但应注意上下级之间的配合。
当直流断路器与熔断器配合时,应考虑动作特性的不同,对级差做适当调整。
直流断路器下一级不宜再接熔断器。
1.2 上、下级均为直流断路器的,额定电流宜按照4级及以上电流级差选择配合。
1.3 蓄电池出口为熔断器,下级为直流断路器的,宜按照2倍及以上额定电流选择级差配合。
1.4 变电站内设置直流保护电器的级数不宜超过4级。
1.5 500kV变电站当设置直流分电屏时,直流主馈电屏宜采用塑壳式直流断路器。
2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下:2.1 300Ah蓄电池出口可采用额定电流315A的熔断器;500Ah蓄电池出口可采用额定电流400A的熔断器;800Ah蓄电池出口可采用额定电流630A的熔断器。
2.2 60A充电装置总输出可采用额定电流80A的直流断路器;80A 充电装置总输出可采用额定电流100A的直流断路器;120A充电装置总输出可采用额定电流160A的直流断路器。
2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。
资料性附录附录1熔断器-自动空气开关的特性配合当预期的短路电流较大、且超过自动空气开关的额定分断能力时,或系统短路电流过大没有可供选择的自动空气开关时,采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。
1)熔断器安-秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方,并保持足够的距离(见图1)。
2)当系统短路电流超过自动空气开关的额定分断能力时,应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交,以保证在较小短路电流时,自动空气开关跳闸,在较大的超过自动空气开关额定分断能力的短路电流情况下,由熔断器来分断。
空开级差配合要求附件1 空开级差配合要求注:本内容参考《南方电网公司变电站直流电源系统技术规范》(2012年修订)1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下:1.1 变电站所有直流负荷必须带直流保护电器。
根据工程具体情况,可采用直流熔断器,甚至熔断器和直流断路器混用,但应注意上下级之间的配合。
当直流断路器与熔断器配合时,应考虑动作特性的不同,对级差做适当调整。
直流断路器下一级不宜再接熔断器。
1.2 上、下级均为直流断路器的,额定电流宜按照4级及以上电流级差选择配合。
1.3 蓄电池出口为熔断器,下级为直流断路器的,宜按照2倍及以上额定电流选择级差配合。
1.4 变电站内设置直流保护电器的级数不宜超过4级。
1.5 500kV变电站当设置直流分电屏时,直流主馈电屏宜采用塑壳式直流断路器。
2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下:2.1 300Ah蓄电池出口可采用额定电流315A的熔断器;500Ah蓄电池出口可采用额定电流400A的熔断器;800Ah蓄电池出口可采用额定电流630A的熔断器。
2.2 60A充电装置总输出可采用额定电流80A的直流断路器;80A充电装置总输出可采用额定电流100A的直流断路器;120A充电装置总输出可采用额定电流160A的直流断路器。
2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。
资料性附录附录1熔断器-自动空气开关的特性配合当预期的短路电流较大、且超过自动空气开关的额定分断能力时,或系统短路电流过大没有可供选择的自动空气开关时,采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。
1)熔断器安-秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方,并保持足够的距离(见图1)。
2)当系统短路电流超过自动空气开关的额定分断能力时,应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交,以保证在较小短路电流时,自动空气开关跳闸,在较大的超过自动空气开关额定分断能力的短路电流情况下,由熔断器来分断。

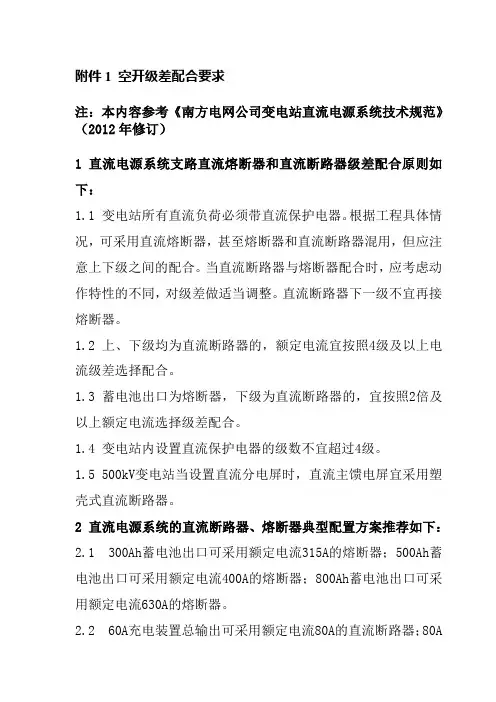

附件1 空开级差配合要求
注:本内容参考《南方电网公司变电站直流电源系统技术规范》(2012年修订)
1 直流电源系统支路直流熔断器和直流断路器级差配合原则如下:
1.1 变电站所有直流负荷必须带直流保护电器。
根据工程具体情况,可采用直流熔断器,甚至熔断器和直流断路器混用,但应注意上下级之间的配合。
当直流断路器与熔断器配合时,应考虑动作特性的不同,对级差做适当调整。
直流断路器下一级不宜再接熔断器。
1.2 上、下级均为直流断路器的,额定电流宜按照4级及以上电流级差选择配合。
1.3 蓄电池出口为熔断器,下级为直流断路器的,宜按照2倍及以上额定电流选择级差配合。
1.4 变电站内设置直流保护电器的级数不宜超过4级。
1.5 500kV变电站当设置直流分电屏时,直流主馈电屏宜采用塑壳式直流断路器。
2 直流电源系统的直流断路器、熔断器典型配置方案推荐如下:2.1 300Ah蓄电池出口可采用额定电流315A的熔断器;500Ah蓄电池出口可采用额定电流
400A的熔断器;800Ah蓄电池出口可采用额定电流630A的熔断器。
2.2 60A充电装置总输出可采用额定电流80A的直流断路器;80A 充电装置总输出可采用额定电流100A的直流断路器;120A充电装置总输出可采用额定电流160A的直流断路器。
2.3 保护装置、测控装置、故障录波、PMU、安全自动装置等二次设备和断路器控制回路宜采用额定电流不大于6A直流断路器。
资料性附录
附录1熔断器-自动空气开关的特性配合
当预期的短路电流较大、且超过自动空气开关的额定分断能力时,或系统短路电流过大没有可供选择的自动空气开关时,采用熔断器与自动空气开关的组合方式具有既经济又简单的优点。
1)熔断器安-秒特性曲线应位于自动空气开关脱扣器跳闸曲线上方,并保持足够的距离(见图1)。
2)当系统短路电流超过自动空气开关的额定分断能力时,应使其曲线在稍小于自动空气开关额定分断能力的点上与自动空气开关瞬时短路脱扣器的跳闸曲线相交,以保证在较小短路电流时,自动空气开关跳闸,在较大的超过自动空气开关额定分断能力的短路电流情况下,由熔断器来分断。
3)熔断器的额定电流等级应高于自动空气开关的额定电流等级,以保证分断的选择性。
4)熔断器的熔断值,不得超过自动空气开关热过负荷脱扣器的最大的允许值。
图1 自动空气开关-熔断器级间配合说明图
a ---熔断器特性曲线
b---自动空气开关特性曲线
c---自动空气开关瞬时脱扣特性曲线
d---自动空气开关的额定短路分断电流
附录2自动空气开关的保护特性配合
为保证自动空气开关之间的动作选择性,就必须要求自动空气开关的安秒特性能够安全合理地配合。
自动空气开关的安秒特性由热脱扣器和电磁脱扣器特性两部分组成,热脱扣器为一反时限特性,作为过负荷保护;电磁脱扣为一瞬动特性,即当电流超过给定值时,瞬时切断电源,作为短路保护(见图2)。
a)在过负荷保护区内
t1”>t2”
I oth1/I oth2≥k c1
式中:t1”、t2”:分别为后前两级自动空气开关热脱扣器特性的下限时间和上限时间;I oth1、I oth2:分别为后前两级自动空气开关热脱扣器对同一时间的下限电流;k c1:两级自动空气开关的过负荷配合系数、与断路器的型式和性能有关,一般k c1≥2
b)在短路保护区
I ot1 /I ot2 ≥k c2
式中:I ot1、I ot2分别为后前两级自动空气开关的瞬时脱扣电流;
k c2:两级自动空气开关的瞬时脱扣配合系数,与断路器型式和性能有关,
一般k c2 ≥1.5。
为了
有效地实现短路保护区的选择性配合,可采用不同形式的自动空气开关进
行配合,如表C1,C2。
图2自动空气开关-自动空气开关特性配合曲线
.
表3 GM型直流自动空气开关在250V时各级电流配合表
(供参考)
表4 S260UC微型断路器间部分选择性配合(供参考)
精品
