剩余电流动作断路器介绍

乾龙电器乾龙Q L L1系列剩余电流动作断路器（指针式漏电断路器）使用说明书工厂代码：A006030产品符合：GB14048.2-2001公司通过ISO90012000国际质量体系认证杭州乾龙电器有限公司HANGZHOU QIANLONG ELECTRONIC DEVICE CO.,LTD一体式配电剩余电流综合保护装置——QLL1剩余电流动作断路器●空气断路器为主开关，分断能力大、分断时间准确。

●一体式配电综合保护，体积小，安装使用方便。

●动作值固定分档可调，操作简易，能适应各地用户、各种环境，按需设定。

●电源侧断零（中性线）保护：防止三相四线制供电线路中性线断线时因三相负荷不平衡而造成相电压大幅度变化的现象。

●电源侧缺相保护：防止三相电机缺相运行，电机烧坏的现象。

●可设控制接口：能进行远距离控制。

●集过载保护、短路保护、缺相欠压保护、剩余电流保护、漏电报警指示、断零线保护、重合闸于一体，特别适应城乡电网各级综合保护。

●剩余电流动作值档位多，范围大，I△n从50mA到1000mA设多个档位供用户选择。

1、概述：QLL1系列剩余电流动作断路器的设计思路来源于市场，来源于用户，来源于农网改造第一线，是本公司近年为适应我国农村安全用电实际环境而研制开发的专利产品，使用简便、经济实用，为国内首创。

2002年由国家经贸委授予“国家重点产品”证书，2003年由浙江省科协等单位授予“浙江省优秀科技产品”证书。

QLL1系列剩余电流动作断路器即剩余电流综合保护器（以下简称漏电断路器）是集剩余电流继电器、空气断路器及交流接触器的功能于一体的多功能漏电断路器。

适用于三相四线中性点直接接地的低压电网，用来对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障、过电流、短路、欠电压及缺相和断零等进行保护。

2、特点：2．1功能多不但具有剩余电流、欠压、过电流、短路的保护功能。

还有缺相、断零保护以及自动重合闸、剩余电流显示、动作状态指示等实用功能。

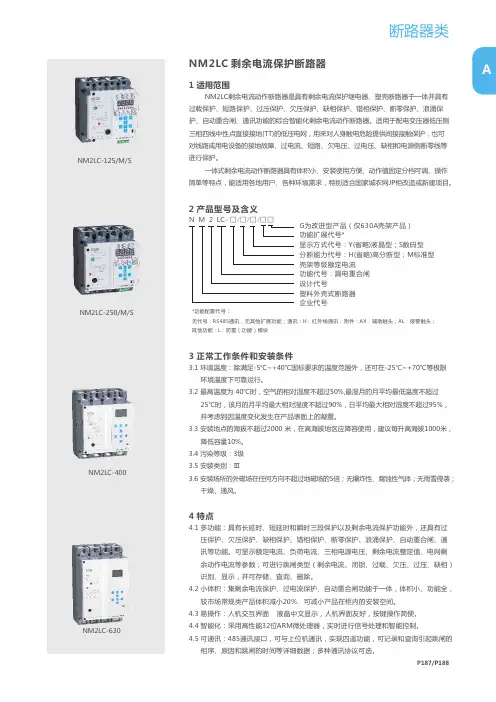

ANM2LC 剩余电流保护断路器NM2LC剩余电流动作断路器是具有剩余电流保护继电器、塑壳断路器于一体并具有过载保护、短路保护、过压保护、欠压保护、缺相保护、错相保护、断零保护、浪涌保护、自动重合闸、通讯功能的综合智能化剩余电流动作断路器。

适用于配电变压器低压侧三相四线中性点直接接地(TT)的低压电网，用来对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障、过电流、短路、欠电压、过电压、缺相和电源侧断零线等进行保护。

一体式剩余电流动作断路器具有体积小、安装使用方便、动作值固定分档可调、操作简单等特点，能适用各地用户、各种环境需求，特别适合国家城农网JP柜改造或新建项目。

3.1 环境温度：除满足-5℃~+40℃国标要求的温度范围外，还可在-25℃~+70℃等极限环境温度下可靠运行。

3.2 最高温度为 40℃时，空气的相对湿度不超过50%,最湿月的月平均最低温度不超过25℃时，该月的月平均最大相对湿度不超过90%，日平均最大相对湿度不超过95%，并考虑到因温度变化发生在产品表面上的凝露。

3.3 安装地点的海拔不超过2000 米，在高海拔地区应降容使用，建议每升高海拔1000米，降低容量10%。

3.4 污染等级：3级3.5 安装类别：Ⅲ3.6 安装场所的外磁场在任何方向不超过地磁场的5倍；无爆炸性、腐蚀性气体；无雨雪侵袭；干燥、通风。

3 正常工作条件和安装条件4 特点4.1 多功能：具有长延时、短延时和瞬时三段保护以及剩余电流保护功能外，还具有过压保护、欠压保护、缺相保护、错相保护、断零保护、浪涌保护、自动重合闸、通讯等功能。

可显示额定电流、负荷电流、三相电源电压、剩余电流整定值、电网剩余动作电流等参数；可进行跳闸类型（剩余电流、闭锁、过载、欠压、过压、缺相）识别、显示，并可存储、查询、删除。

4.2 小体积：集剩余电流保护、过电流保护、自动重合闸功能于一体，体积小、功能全，较市场常规类产品体积减小20%，可减小产品在柜内的安装空间。

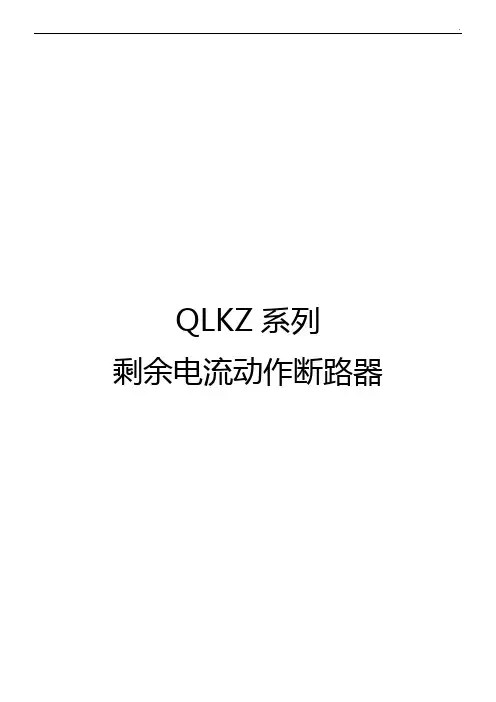

QLKZ系列剩余电流动作断路器公司通过ISO9001 国际质量体系认证QLKZ剩余电流动作断路器使用说明书1.概述：QLKZ系列剩余电流动作断路器，是一种具有智能化数字编程控制电路的最新低压断路器。

它适用于交流50Hz、额定电压380V，额定电流630A以下的低压电网。

可作为线路的过载、短路保护之用，也可作为调控各相负载，实施负荷管理等不频繁转换之用。

2.特点：2.1 采用单片微处理器组成智能化控制电路。

主回路额定电流和各相负荷控制电流，可按需进行调节和设置。

2.2 该剩余电流动作断路器设置普通型和负荷控制型两种模式，既可按变压器的大小按需设定额定电流，又可按需调控用户用电负荷，做到有序用电。

2.3能监测各相负荷，并自动显示额定电流。

按“显示”按钮，会依次显示额定电流、剩余电流、各相实时负载电流、各相负荷控制电流等参数。

而且因超限或过载跳闸时能显示超限或过载相的跳闸电流。

2.4该剩余电流动作断路器具有过载短路、缺相欠压、断零（电源侧中性线断开）、报警等多种保护功能。

零序互感器与主机采用航空插头可靠连接，方便用户使用。

2.5停电时，断路器能自动跳闸。

停电后来电或缺相欠压恢复正常电压后具有自动复位合闸功能。

2.6 具有外接控制接口，可进行远距离复位控制和分闸控制。

2.7 设有自动和手动操作转换旋钮，既能自动分合闸亦可手动分合闸。

3、正常工作条件：3.1 环境温度-5℃～+40℃3.2 相对空气湿度大气的相对湿度：在周围空气温度+40℃时，不超过50%；在较低温度下可以有较高的湿度；在最湿月的月平均最低温度为+25℃时，该月的平均相对湿度不超过90%，并考虑到因温度变化发生在产品表面上的凝露。

3.3 海拔高度不超过2000m3.4 污染等级3级3.5 安装类别Ⅲ3.6 周围磁场：安装场所的外磁场在任何方向不超过地磁场的5倍。

4、型号说明-壳架等级电流（100A、250A、630A）智能型：1）、控制电流可调，各相负荷控制电流可按需设置。

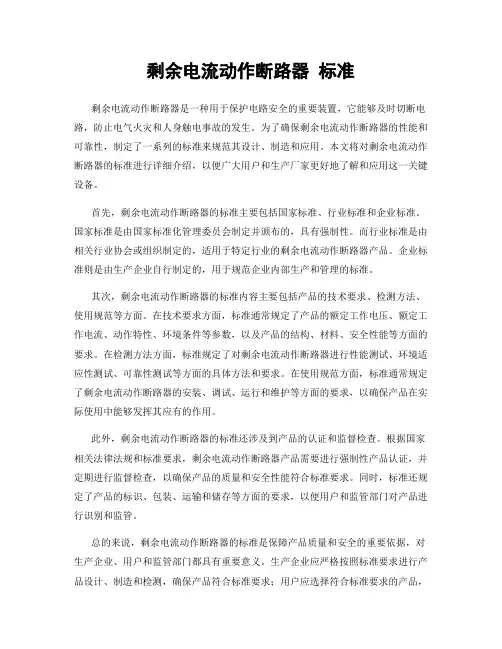

剩余电流动作断路器标准剩余电流动作断路器是一种用于保护电路安全的重要装置，它能够及时切断电路，防止电气火灾和人身触电事故的发生。

为了确保剩余电流动作断路器的性能和可靠性，制定了一系列的标准来规范其设计、制造和应用。

本文将对剩余电流动作断路器的标准进行详细介绍，以便广大用户和生产厂家更好地了解和应用这一关键设备。

首先，剩余电流动作断路器的标准主要包括国家标准、行业标准和企业标准。

国家标准是由国家标准化管理委员会制定并颁布的，具有强制性。

而行业标准是由相关行业协会或组织制定的，适用于特定行业的剩余电流动作断路器产品。

企业标准则是由生产企业自行制定的，用于规范企业内部生产和管理的标准。

其次，剩余电流动作断路器的标准内容主要包括产品的技术要求、检测方法、使用规范等方面。

在技术要求方面，标准通常规定了产品的额定工作电压、额定工作电流、动作特性、环境条件等参数，以及产品的结构、材料、安全性能等方面的要求。

在检测方法方面，标准规定了对剩余电流动作断路器进行性能测试、环境适应性测试、可靠性测试等方面的具体方法和要求。

在使用规范方面，标准通常规定了剩余电流动作断路器的安装、调试、运行和维护等方面的要求，以确保产品在实际使用中能够发挥其应有的作用。

此外，剩余电流动作断路器的标准还涉及到产品的认证和监督检查。

根据国家相关法律法规和标准要求，剩余电流动作断路器产品需要进行强制性产品认证，并定期进行监督检查，以确保产品的质量和安全性能符合标准要求。

同时，标准还规定了产品的标识、包装、运输和储存等方面的要求，以便用户和监管部门对产品进行识别和监管。

总的来说，剩余电流动作断路器的标准是保障产品质量和安全的重要依据，对生产企业、用户和监管部门都具有重要意义。

生产企业应严格按照标准要求进行产品设计、制造和检测，确保产品符合标准要求；用户应选择符合标准要求的产品，并按照标准要求进行安装、使用和维护；监管部门应加强对产品的认证和监督检查，确保市场上流通的产品符合标准要求。

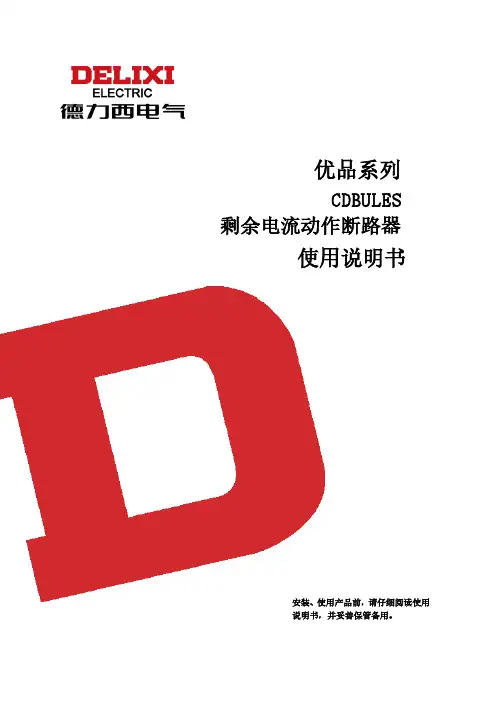

优品系列CDBULES剩余电流动作断路器使用说明书安装、使用产品前，请仔细阅读使用说明书，并妥善保管备用。

安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。

危险：●严禁湿手操作断路器；●使用中，严禁触摸导电部位；●维护与保养时，必须确保产品不带电；●严禁用短路的办法来测试产品。

注意：●安装、维护与保养时，应由具有专业资格的人员操作；●产品的各项特性出厂时已整定，使用中不能自行拆装或随意调节；●使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求；●按照产品上的接线标识进行安装接线(负载端即出线端)；导线伸入接线孔后拧紧接线螺钉，拧紧导线使导线不得松动、拔出，裸露铜线头不能露在接线端外；●本产品对同时接触被保护电路两线引起的触电危险不能进行保护；●本产品防护等级IP20不具备防尘功能，当用于灰尘较多的场合时，请安装于密封较好的终端箱中；●本产品不适用于电动机频繁启动、电热设备、电容柜、高感性、高容性负载和高温环境等特殊场合；●如果产品在开箱时有破损或异常响声，应立即停止使用并联系供应商。

目录1主要用途及适用范围 (1)2产品型号及含义 (1)3正常使用、安装及运输条件 (2)4技术特性 (2)4.1分类 (2)4.2主要技术性能参数 (3)5外形及安装尺寸 (4)6安装和使用（维护） (5)7故障分析 (6)8开箱检查 (7)9公司承诺 (7)1主要用途及适用范围CDBULES系列漏电断路器（以下简称漏电断路器）具有漏电（触电）、过载、短路等保护功能，还可根据用户的需要增加过压，欠压保护功能。

CDBULES漏电断路器适用于交流50/60Hz，额定电压230V/400V，额定电流至63A 及以下的线路中，用来对人的间接接触保护，以及对建筑物及类似用途的线路进行过电流保护。

也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。

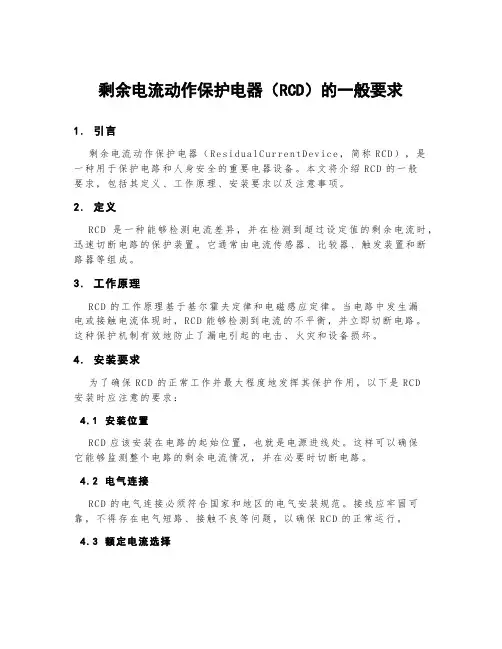

剩余电流动作保护电器（RCD）的一般要求1.引言剩余电流动作保护电器（Re si du al Cu rre n tD ev ic e，简称RC D），是一种用于保护电路和人身安全的重要电器设备。

本文将介绍RC D的一般要求，包括其定义、工作原理、安装要求以及注意事项。

2.定义R C D是一种能够检测电流差异，并在检测到超过设定值的剩余电流时，迅速切断电路的保护装置。

它通常由电流传感器、比较器、触发装置和断路器等组成。

3.工作原理R C D的工作原理基于基尔霍夫定律和电磁感应定律。

当电路中发生漏电或接触电流体现时，R CD能够检测到电流的不平衡，并立即切断电路。

这种保护机制有效地防止了漏电引起的电击、火灾和设备损坏。

4.安装要求为了确保RC D的正常工作并最大程度地发挥其保护作用，以下是RC D安装时应注意的要求：4.1安装位置R C D应该安装在电路的起始位置，也就是电源进线处。

这样可以确保它能够监测整个电路的剩余电流情况，并在必要时切断电路。

4.2电气连接R C D的电气连接必须符合国家和地区的电气安装规范。

接线应牢固可靠，不得存在电气短路、接触不良等问题，以确保RC D的正常运行。

4.3额定电流选择安装RC D时，需要根据电路的额定电流选择适当的R CD额定电流。

额定电流应略高于电路的额定负荷电流，这样可以在正常负荷下保证RC D的稳定工作。

4.4检测浮地电压在安装R CD之前，应当检测电源系统中是否存在浮地电压。

浮地电压可能导致RC D误动或无法正常工作，因此必须进行检测并采取相应的措施。

5.注意事项在使用和维护RC D时，还需要注意以下事项：5.1定期测试为了保证RC D的可靠性，应定期进行测试，以确认其功能是否正常。

定期测试应按照制造商提供的说明进行，通常是每1至3个月进行一次。

5.2防止误动需要注意在使用过程中避免R C D的误动。

误动可能导致电路意外切断，影响正常用电，因此避免将大功率电器、电动工具等直接连接到R CD上。

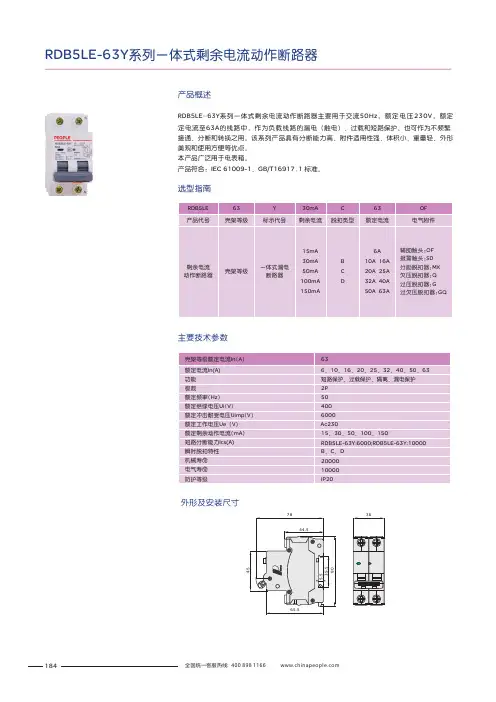

RDB5LE-63Y 系列一体式剩余电流动作断路器选型指南产品概述RDB5LE -63Y 系列一体式剩余电流动作断路器主要用于交流50Hz 额定电压230V 额定定电流至63A 的线路中，作为负载线路的漏电（触电）、过载和短路保护。

也可作为不频繁接通、分断和转换之用。

该系列产品具有分断能力高、附件适用性强、体积小、重量轻、外形美观和使用方便等优点。

本产品广泛用于电表箱。

产品符合：IEC 61009-1、GB/T16917.1 标准。

，，主要技术参数外形及安装尺寸产品概述RDB5系列小型断路器分断能力不超过10000A还具有家用或类似场所用线路的过载和短路保护，在正常情况下作为线路不频繁转换的配电线路中。

RDB5系列小型断路器主要用于交流50Hz额定工作电压至400V额定电流至125A额定短路,，，，正常工作条件和安装条件□ 使用环境温度：-3++□ 空气相对湿度：在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；例如最湿月的平均最大相对湿度为95%，同时该月的平均最低温度为+20℃，对由于温度变化偶尔产生的凝露应采取处理措施；□ 海拔高度：不超过2000m；□ 污染等级：2级；□ 主电路安装类别：Ⅱ Ⅲ；周围空气温度为5℃～70℃，24h的平均值不超过35℃；□ 产品应储存在空气流通的库房内，温度下限不低于-5℃，上限不超过+40℃；相对湿度(+25℃)时不超过95%；□ 产品在运输和储存时应避免受到雨雪侵蚀、曝晒、潮湿、污染。

仓储时，距地面高度大于150mm，过程中应轻拿轻放，不应倒置，避免剧烈碰撞。

□ 断路器应安装在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方；□ 采用TH35-7.5安装轨安装；产品特征632147832145106785911主要技术参数脱扣特性脱扣曲线RDB5系列小型断路器(1)产品型号和规格(2)断路器的极数(3)额定电流(4)脱扣曲线(5)订货数量例：订RDB5-63小型断路器额定电流为32A ，1P ，C 型，1000台， 应写为：RDB5-63/1P ，C32，1000台。

剩余电流动作断路器QLKZ使用说明QLKZ断路器的使用说明如下：1.安装断路器将断路器安装在电路的最前端，即电路电源的正极侧。

在安装过程中，需要保证断路器上的标识与电源相一致，确保安装正确。

2.调整额定电流根据电路的额定电流值，调整断路器上的额定电流。

通常，断路器的额定电流应大于电路的额定电流，以确保能够正常工作。

3.设置灵敏度根据需要设定断路器的动作灵敏度，即设定断路器的剩余电流阈值。

通常，剩余电流阈值应根据电路的负载情况和使用环境来确定。

4.连接电路将电源线和负载线正确连接到断路器上的接线端子。

在连接过程中，应确保接线牢固可靠，不松动，并且正确接线。

5.定期检测定期检测断路器的工作状态和动作灵敏度是否正常。

检测的方法可以通过检测分断试验、剩余电流试验和动作测试等方式进行。

6.故障排除当断路器动作后，应首先检查是否存在短路、过载或其他故障。

在确认没有问题后，可以尝试复位断路器，并观察是否能够正常工作。

7.维护保养定期清洁断路器的外壳和内部零部件，并保持断路器的干燥、无尘的环境。

注意防止雨水和化学物品对断路器的腐蚀。

8.注意事项在使用和维护断路器时，需要注意以下事项：-严禁擅自更改和调整断路器的参数和设置，以防止误动作和安全隐患。

-在断开电源线或对断路器进行维修时，需要事先确保电路已经断开，并采取必要的安全措施，以免触电和受伤。

-在安装和维护断路器时，应遵守相关的电气安全规范和操作规程，确保安全可靠。

QLKZ剩余电流动作断路器是一种能够有效保护电路和人员安全的电气保护装置，正确使用和维护断路器，可以确保其正常工作，减少事故的发生，提高电气设备的安全性。

1 适用范围NL1E-63剩余电流动作断路器2 型号及含义3 主要规格及技术参数NL1E-63剩余电流动作断路器(不带过电流保护)适用于交流50/60Hz额定电压两极230V，四极400V，额定电流至63A线路中， 当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

产品适用于工业、商业、高层和民用住宅等各种场所。

符合标准：GB 16916.1、IEC 61008-1，产品获得CCC认证。

N L 1 E-63壳架等级额定电流 电子式 设计序号功能代号(表示剩余电流动作) 企业特征代号3.1 主要规格：3.1.1 按额定电流In分：25A、40A、63A。

3.1.2 按额定剩余动作电流I △n分：0.03A。

3.1.3 按极数分：a.两极剩余电流动作断路器(1P+N)；b.四极剩余电流动作断路器(3P+N)。

3.2 技术参数：3.2.1 额定接通和分断能力Im：500A(In＝25A，40A)；630A(In=63A)3.2.2 额定剩余接通和分断能力I △m：500A(In＝25A，40A)；630A(In=63A)3.2.3 额定限制短路电流Inc：6000A；3.2.4 额定限制剩余短路电流I △c：6000A；3.2.5 额定剩余不动作电流I △no：0.5I △n；3.2.6 剩余电流动作分断的时间(见表1)。

0.0325、40、633.2.7 机械电气寿命：剩余电流动作断路器应能承受表2规定的循环次数。

40、6320003.2.8 绝缘耐冲击电压性能：a.各极连接在一起与中性极之间能承受峰值为6000V的冲击电压；b.各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。

表10.10.080.040.04最大分断时间10001204 结构特点5 外形及安装尺寸35277.56 订货须知4.1 产品性价比优、抗振、防冲击能力强。

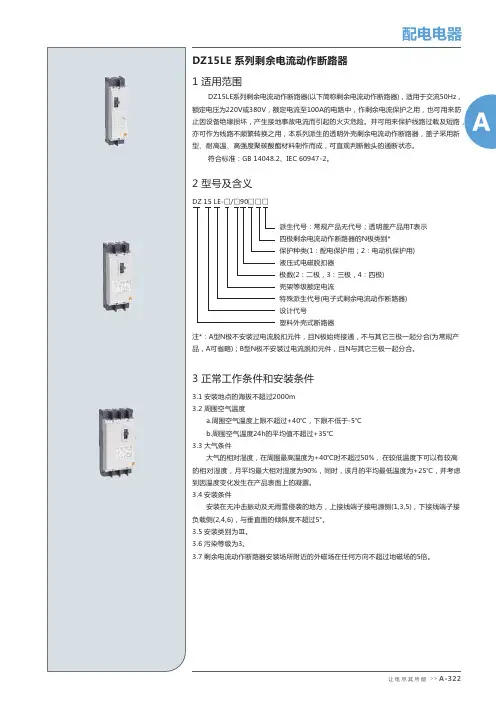

NM1LE 系列剩余电流动作断路器(以下简称剩余电流动作断路器)是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器之一。

适用于交流50Hz ，额定电压至400V ，额定电流16A 至800A 的电路中。

其主要功能是对有致命危险的人身触电提供间接接触保护。

额定剩余动作电流不超过30mA 的剩余电流动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。

同时，还可用来防止由于接触故障电流而引起的电气火灾。

并可用来保护线路的过载、短路，亦可作为线路的不频繁转换之用。

该剩余电流动作断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流，同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理想产品。

剩余电流动作断路器垂直安装(即竖装)，亦可水平安装 (即横装)。

符合标准：GB /T 14048.2、IEC 60947-2。

剩余电流动作断路器分级保护配合结构图以第一级保护剩余电流动作断路器额定电流为250A 为例：NM1LE系列剩余电流动作断路器N M 1 LE-□/□□□□□□□□□* 四极断路器的中性极（N ）型式分四种：A 型： N 极不安装过电流脱扣元件，且N 极始终接通，不与其它三极一起合分；B 型： N 极不安装过电流脱扣元件，且N 极与其它三极一起合分（N 极先合后分）；C 型： N 极安装过电流脱扣元件，且N 极与其它三极一起合分（N 极先合后分）；D 型： N 极安装过电流脱扣元件，且N 极始终接通，不与其它三极一起合分。

四极断路器的N 极保护类型*用途代号：配电保护无代号；电动机保护用“2表示”脱扣器方式及附件代号（见表1）极数：2：二极；3：三极；4：四极操作方式代号：手柄直接操作无代号；转动手柄操作用“Z ”表示；电动操作用“P ”表示短路分断能力级别代号：标准型用表示较高型用“H ”表示“S ”；壳架等级额定电流特殊派生代号（电子式剩余电流动作断路器）设计代号塑料外壳式断路器企业特征代号报警型式代号不带剩余电流报警模块无代号；带剩余电流报警模块用“J ”表示：剩余电流动作特性代号：非延时性无代号；延时型用“Y ”表示派生代号：常规产品无代号；透明盖产品用“T ”表示（仅适用于NM 1LE -125、250四极产品）左装手柄右装注：报警触头● 分励脱扣器■辅助触头○欠压脱扣器▲括号内带Y的代号（如210Y）表示带有延时功能的分励脱扣器，动作延时时间0.5s~2s，控制电压AC240V/AC400V。
