燃气壁挂炉安装使用说明1. 引言1.1 燃气壁挂炉的作用燃气壁挂炉是一种通过燃烧天然气或液化石油气来加热水并提供暖气的设备。
它通常安装在墙壁上，占据空间小，外观美观。
燃气壁挂炉可以根据室内温度自动调节火力大小，保持室内温度恒定。
它能够快速加热水，提供热水供应。
燃气壁挂炉在冬季提供暖气，使室内空气温暖舒适；在夏季提供热水，方便洗浴和清洁使用。
使用燃气壁挂炉可以大大提高生活质量，改善家居环境。
燃气壁挂炉采用燃气作为燃料，效率高，能耗低，环保性能优越。
它的安装和使用相对简单方便，使用寿命长，维护成本低。
燃气壁挂炉是现代家庭供暖和热水的理想选择，带来舒适便利的生活体验。
1.2 安装前的准备工作安装前的准备工作非常重要，它直接影响到燃气壁挂炉的安全和使用效果。
在安装燃气壁挂炉之前，务必做好以下准备工作：1.确认安装位置：首先要确认墙壁能够承受燃气壁挂炉的重量，且安装位置应离可燃物体足够远，防止火灾发生。
要确保安装位置有足够的空间，方便维修和保养。
2.选择合适的壁挂炉：根据家庭用热水量和取暖面积选择合适的燃气壁挂炉，避免过大或过小的燃气壁挂炉造成能源浪费或者供暖不足。
3.准备所需工具和材料：安装燃气壁挂炉需要使用一些特殊工具和材料，如管道连接工具、密封胶、管夹等。
在安装前准备好这些工具和材料，确保安装顺利进行。
4.联系专业安装师傅：燃气壁挂炉的安装属于专业领域，需要由有相关资质和经验的安装师傅来进行。
在安装前，联系专业师傅并与其沟通安装细节，确保安装过程中不出现偏差。
做好这些准备工作，可以有效地提高燃气壁挂炉的安全性和稳定性，确保其正常使用。
1.3 安装过程中需要注意的事项在安装燃气壁挂炉的过程中，有一些需要特别注意的事项，以确保安装的安全和顺利进行。
安装人员必须具备相关的资质和经验，不得擅自进行安装，以免造成安全隐患。
在进行安装之前，必须对安装环境进行仔细检查，确保安装位置符合相关规定，离墙面、天花板的距离符合要求，同时要保证有足够的通风和排气条件。
壁挂炉安装技术交底工程名称交底日期施工单位分项工程名称交底提要壁挂炉安装要求和技术要求交底内容：安装要求：壁挂炉的安装：1、安装时应在壁挂炉的两侧留出15CM的距离，整机底部距离地面150CM为准，以便于进行维护操作；2、排烟管的接口处必须采取必要的密封措施，为了防止排烟管受热膨胀造成漏烟现象，应贴上铝箔纸，安装在可见的及易于装卸的位置；3、水平排烟管要保持向下有3°倾斜度，且排烟口应朝下或避开迎风口即可。
4、燃气接口处须安装一个燃气阀门，冷水进水管和卫生热水管的接口须装一个G1/2球阀，供暖进出水管接口处应各装一个G3/4耐高温球阀；5、供暖回水接口处须安装过滤器；二、烟道安装：1、排烟管安装牢固，与水平方向保持向下3度倾斜，总长度不超过3米；2、进出气孔必须伸到室外；3、内墙应套上防尘胶垫。
三、水路管道安装：1、水路管道安装要横平竖直且美观大方；2、冷进水口确定要装阀门，暖气回水一定要装过滤器；3、补水试压确保水路管道不漏水。
四、燃气管道安装：1、燃气管道使用专用铝塑管连接且配装燃气专用阀门；2、燃气管道连接后，安装人员必须用肥皂水等有效方法进行燃气管道系统的密封性检查，确保不漏气。
五、电路安装：（一般有用户提供）。
壁挂炉安装完毕调试前注意确保电源符合壁挂炉的用电，确保电路系统安全。
七、调试过程1．给系统注水，打开各暖气片上的排气阀及水泵上的自动排气阀，直至水压1Bar，查看所有管路连接是否有漏点；打开水龙头，查看所有管路连接是否有漏点；2．接上电源插座，打开燃气开关；3．打开前面板；4．第一次点火，①将模式选择旋至夏季，打开水龙头，观察电子打火及点火；②调节水流量、调节热水温度控制，观察火焰是否有变化及变化情况：水量大则火焰大；温度调高则火焰大，温度调低则火焰变小；③将模式选择旋至冬季，观察电子打火及点火；让机器工作一段时间后，调节采暖温度控制，观察当调低时，火焰是否变小直至熄灭；调高温度时，机器是否会重新启动；④打开水龙头，看看是否有热水流出，调节水流量、调节热水温度控制，观察火焰是否有变化及变化情况：水量大则火焰大；温度调高则火焰大，温度调低则火焰变小；⑤当机器大功率燃烧时，可以用明火查看一下是否有燃气泄漏。
冬季如果家中没有供暖设备简直是要命，因此好的壁挂炉选购是很必要的。
燃气壁挂炉与其它燃气具不同，它的安装位置特殊，耗气量大，是安全性要求较高的产品。
所以在使用时一定要注意安全问题一、小松鼠壁挂炉使用前注意事项1、确认使用的燃气种类：必须使用小松鼠燃气采暖热水炉铭牌标签上指定的燃气，其它燃气禁用，且燃气的阀前压力适用范围在1300 Pa-3000 Pa。
2、检查电源连接：请使用220V/ 50Hz交流电，使用原装的三脚电源插头;与器具连接的电源插座必须有接地端子，且接地端子与公共地线可靠连接;器具连接的开关不应设置在有雨棚或者淋浴设备的房间;插座应通过相关认证。
3、检查供暖系统水压：应时常检查小松鼠壁挂炉上压力表的压力，当压力太低时，燃气采暖热水炉将停机，在操作板上显示故障代码且指示灯亮，这时须进行补水，保证燃气采暖热水炉内部水的压力在1和1.5bar (0.1MPa 和0.15MPa )之间。
4、检查燃气进气阀：请检查连接燃气采暖热水炉的进气阀是否已打开。
5、检查周围环境：燃气采暖热水炉周围不允许放置易燃、易爆物品，不要在烟囱上晾晒衣物，容易引起火灾。
6、检查每个房间的阀门：检查连接每个房间的供暖阀门是否已经全部打开。
二、小松鼠壁挂炉使用中注意事项1、不得用于饮用水，小松鼠燃气壁挂炉内部长期有水，通过它流出的水只能用于一般的用水，不得用于做饭、烹调。
2、小松鼠壁挂炉的安装、气种转换和维修服务必须由小松鼠授权的合格专业人员完成。
3、使用小松鼠燃气壁挂炉时，须注意通风换气。
4、出现故障时，请关闭气源和电源，对照小松鼠壁挂炉的使用说明书检查，排除故障后再重新启动。
如果故障反复出现，请通知小松鼠专业维修人员上门维修。
5、小松鼠壁挂炉为采暖和供应热水双功能，不宜仅单功能使用。
对只用于采暖的用户，建议使用单采暖机型或板换机型，以避免由于长期不使用热水而引起热水管路局部过热。
6、小松鼠壁挂炉用于采暖和产生热水，因此应该与一个在性能和热负荷都与该设备匹配的采暖管网和―个卫生用热水输送管线相连接。
小松鼠壁挂炉的安装规范新疆迪森热能设备有限公司小松鼠壁挂炉的安装规范一、前期准备：1、根据户型图或者到现场进行实地勘测，本着满足家用锅炉安装要求的需要来确定安装位置。
2、要求甲方按确定的位置布置采暖和卫生热水系统。
采暖进回水管、燃气管、卫生热水进出水管的位置要求与家用锅炉的一致。
3、要求甲方的预留家用锅炉安装及维护空间，18kw/24kw的安装预留空间：高*宽=1.2m*0.8m4、采暖炉最好放在厨房或阳台上，由背后或左右两侧出墙。
标准烟道60/100×890，烟道最长可达4.25米，烟道可以加弯头改变方向。
最好能在设计时考虑烟囱出口，并在墙上留孔φ120mm。
二、安装步骤：1、将家用锅炉挂板固定在确定的墙面上。
2、用膨胀螺丝或膨胀管螺丝将上托架挂板固定住。
要求：安装家用锅炉的墙面必须能够支承悬挂45公斤，墙面材料应为不可燃材料，如将其安装在可燃墙壁上，须在墙壁上设置3mm以上的防燃材料层；3、挂板的安装高度为2m。
4、打烟囱出口的墙孔，根据模板上圆孔所示按向下2°的坡度丈量后在墙上钻孔。
要求：a、墙孔的直径为120mm；b、仔细确定好墙孔的中心与锅炉挂板顶端的垂直距离为13.5cm。
墙孔向外倾斜2°；5、挂机，将家用锅炉挂在上托架的挂钩上，并左右调整至正确位置。
要求：a、锅炉的底部与地面的高度为1.2m以上；b、锅炉两边的操作空间为15-20cm；6、安装烟囱：挂机前先将不锈钢同轴弯头安装到家用锅炉上，根据烟道出口方向调整弯头的方向，使弯头固定在正确位置，然后将烟囱插入烟囱口，挂上锅炉后，插上烟管，仔细调整高低位置，核实烟管与水平的夹角为2度。
要求：a、烟囱出口必须在室外，应选在空气流通顺畅的地方，水平烟囱总长度不超过4.25m.b、烟囱长度大于1米时，要将限流环取出。
每增加一个弯头，最大直管段要减0.8m。
烟道口的弯管可延其垂直轴旋转360度，烟道可在水平方向加长。

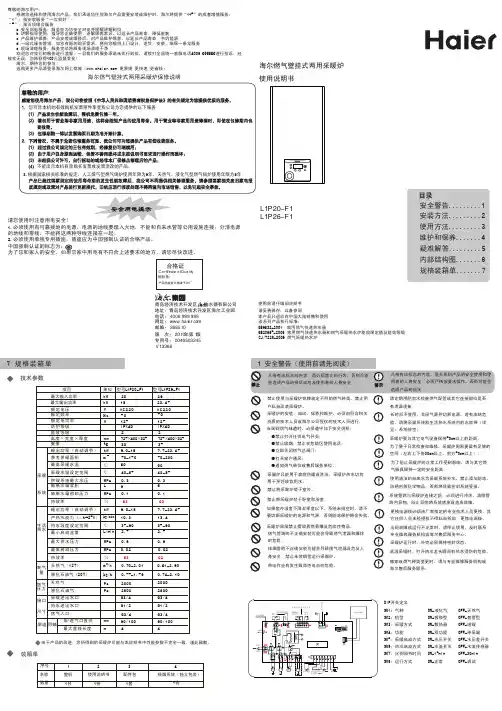

Ｌ１Ｐ２０－Ｆ１Ｌ１Ｐ２６－Ｆ１海尔燃气壁挂式两用采暖炉使用前请仔细阅说明书请妥善保存，以备参阅本产品只适合在中国大陆销售和使用家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级燃气采暖热水炉版 次：２０１０年第１版专用号：００４０５０３２４５Ｖ１３３６６青岛经济技术开发区 热水器有限公司地址：青岛经济技术开发区海尔工业园电话：４００６ ９９９ ９９９网址：ｗｗｗ．ｈａｉｅｒ．ｃｏｍ邮编：２６６５１０使用说明书目录请您使用时注意用电安全！1.必须使用有可靠接地的电源；电源的地线要埋入大地，不能和自来水管等公用设施连接；分清电源的地线和零线，不能将这两种导线连接在一起。
2.必须使用单独专用插座，插座应为中国强制认证的合格产品。
尊敬的海尔用户：感谢您选择和使用海尔产品。
我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服务：“1”：指安装服务“一次就好”； “5”：指五项组合服务a 安全测电服务：服务前为您安全测电并提醒讲解到位b 讲解指导使用：指导您正确使用、讲解保养常识，以延长产品寿命，降低能耗c 产品维护保养：产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源d 一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务e 现场清理服务：服务完毕将服务现场清理干净欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打全国统一客服电话4006 999999进行投诉，经核实无误，您将获得100元监督奖金！ 海尔，期待您的参与！选购更多产品请登录海尔网上商城（ 更便捷 更快速 更省钱）海尔燃气壁挂式两用采暖炉保修说明安全警告.........1安装方法.........2使用方法 (3)疑难解答.........5内部结构图.......6规格装箱单. (7)维护和保养 (4)该系列产品执行标准：GB6932-2001 家用燃气快速热水器GB20665-2006CJ/T228-20062 安装方法4 维护和保养5 疑难解答3 使用方法6 内部结构图安装注意事项使用方法保养方法每年至少需检测的项目安装方法１．安装采暖炉前，请您同当地海尔售后服务中心联系，必须委托符合资格的专业技术人员安装。
CN供用户/安装人员使用安装和使用说明书TURBO燃气采暖热水炉（单采暖）N1PB20 - VU CN 182/2-3 H TURBO N1PB26 - VU CN 242/2-3 H TURBO N1PB30 - VU CN 282/3-3 H TURBON1PB38 - VU CN 352/2-3 H TURBO燃气采暖热水炉L1PB20 - VUW CN 182/2-3 H TURBO L1PB26 - VUW CN 242/2-3 H TURBO L1PB30 - VUW CN 282/3-3 H TURBOL1PB38 - VUW CN 352/2-3 H TURBO供用户使用使用说明书TURBO目录设备特性 (1)设备简介 (1)1 文档说明 (2)1.1 其它适用资料 (2)1.2 保管 (2)1.3 符号说明 (2)2 安全 (3)2.1 紧急措施 (3)2.2 误使用风险警示 (3)2.3 设备检查和保修服务 (4)3 安装和保养说明 (4)3.1 安装和维护说明 (4)3.2 符合规定的使用 (4)3.3 安装地点的要求 (4)3.4 保养 (4)3.5 循环使用和废弃处理 (4)4 控制面板 (5)4.1 控制面板说明 ....................................................................54.2 运行准备.. (5)4.3 投入运行 (6)4.4 设置生活热水温度 (6)4.5 供暖模式 (7)4.5.1 设置供暖供水温度（未连接外部控制器） (7)4.5.2 设置供暖供水温度 (连接外部控制器) (7)4.5.3 关闭供暖（夏季模式） (7)4.5.4 设置室内温控器或气候补偿器 (8)4.6 状态显示（供工程师在维护和修理时参考） (8)4.7 故障检修 (9)4.7.1 缺水引起的故障 (9)4.7.2 点火故障 (9)4.7.3 排烟系统故障 (10)4.7.4 给燃气采暖热水炉/供暖系统注水 (10)4.8 关闭燃气采暖热水炉 (10)4.9 防冻 (11)4.9.1 防冻保护功能 (11)4.9.2 通过排水防冻 (11)4.10 维护与客户服务 (11)燃气采暖热水炉（单采暖）N1PB20 - VU CN 182/2-3 H TURBON1PB26 - VU CN 242/2-3 H TURBON1PB30 - VU CN 282/3-3 H TURBON1PB38 - VU CN 352/2-3 H TURBO燃气采暖热水炉L1PB20 - VUW CN 182/2-3 H TURBOL1PB26 - VUW CN 242/2-3 H TURBOL1PB30 - VUW CN 282/3-3 H TURBOL1PB38 - VUW CN 352/2-3 H TURBO设备特性图例1、 排烟口2、 空气入口3、 风机4、 风压开关5、 主热交换器6、 火焰检测电极7、 燃烧器8、 回水NTC9、 三通换向阀10、供水NTC 11、泄水阀12、燃气阀13、循环水泵14、板式热交换器15、自动排气阀16、火焰检测电极17、膨胀水箱18、膨胀水箱补气图 TURBO VUW 型主要零部件图示及名称设备特性感谢您选择使用威能集团的燃气采暖热水炉产品。
燃气壁挂炉安装使用说明全文共四篇示例，供读者参考第一篇示例：燃气壁挂炉是一种高效节能的供暖设备，广泛应用于家庭和商业场所。
正确的安装和使用燃气壁挂炉不仅可以保证炉具的正常运行，还可以延长其使用寿命，提高供暖效果。
下面就为大家介绍关于燃气壁挂炉的安装和使用说明。
一、燃气壁挂炉安装步骤：1.选择合适的安装位置：燃气壁挂炉应该安装在通风良好、地面平整、有排烟管道和燃气管道的位置。
避免阳光直射和潮湿地区。
同时要确保安装位置离可燃物品有一定的距离。
2.安装支撑架和挂架：将支撑架和挂架固定在墙壁上，保证燃气壁挂炉的稳固安装。
3.安装排烟管道：连接排烟管道到燃气壁挂炉的排烟口，并确保排烟管道畅通无阻。
4.接通燃气管道：将燃气管道连接到燃气壁挂炉的燃气进气口，注意使用专业的管道连接工具进行接线。
5.接通电源：将电源线连接到燃气壁挂炉的电源接口，确保电源线接线牢固，避免短路。
6.进行安全测试：在使用前进行燃气壁挂炉的安全测试，确保燃气壁挂炉的运行安全可靠。
二、燃气壁挂炉使用注意事项：1.定期清洁：燃气壁挂炉需要定期清洁，清除炉体和排烟管道的灰尘和积碳，以确保炉具的正常运行。
2.注意节能：使用燃气壁挂炉时要注意节能，避免长时间高功率运行，可根据实际需求调节温度和运行时间。
3.定期维护：定期对燃气壁挂炉进行检查和维护，如检查炉体是否有漏气、排烟管道是否畅通等，确保炉具的正常运行。
4.避免短时间内多次启动：为了延长燃气壁挂炉的使用寿命，避免短时间内多次启动，可使用定时器进行设置。
5.紧急处理：如果燃气壁挂炉出现异常情况，如漏气、燃烧不正常等，应立即关闭燃气阀门，通风后联系专业人员处理。
燃气壁挂炉的安装和使用需要严格按照规定步骤进行，加强维护和保养，做到安全、节能、高效。
希望以上内容对大家有所帮助。
第二篇示例：燃气壁挂炉是家庭供暖的一种高效、节能的设备。
正确安装和使用燃气壁挂炉能够确保其安全运行和长期使用。
本文将为大家详细介绍燃气壁挂炉的安装和使用说明，希望能够帮助大家更好地了解和操作燃气壁挂炉。
使用说明书产品执行标准：GB6932-2001、CJ/T228-2006 和欧洲标准 EN483生产许可证编号：XK00-102 0218采暖洗浴的理想家用燃气壁挂炉L1PB20-A2型L1PB26-B4Z型L1PB20-B2Z型L1PB20-B2H型N1PB20-C2型N1PB17-C5型N1PB26-C4型L1PB20-A2G型L1PB26-A4型L1PB26-A4G型 SD24-C1 SD24-C1G SP18-C1 SP24-C1 SD18-C1 SP24-C1ZSP18-C1Z SP18-C1H SK18-C1 SK15-C1 SK24-C1 SD18-C1G L1PB20-B2型L1PB26-B4型此图片仅供参考外形以实物为准气 种天然气、液化气、人工煤气 天然气、液化气、人工煤气 天然气、液化气、人工煤气 天然气、液化气、人工煤气 产品型号对照表具体产品型号以及使用燃气以产品上铭牌为准。
产品型号L1PB20-A2L1PB20-A2GL1PB20-B2天然气、液化气、人工煤气 天然气、液化气、人工煤气 天然气、液化气、人工煤气 天然气、液化气、人工煤气 天然气、液化气、人工煤气天然气、液化气、人工煤气 天然气、液化气、人工煤气 L1PB26-A4L1PB26-A4G L1PB26-B4Z N1PB20-C2N1PB26-C4L1PB20-B2H L1PB20-B2Z L1PB26-B4产品代码结构型式SD18-C1SD18-C1G 板换式板换式SP18-C1SK18-C1SK24-C1SP18-C1H SP18-C1Z SP24-C1Z 套管式套管式套管式套管式套管式SP24-C1SD24-C1SD24-C1G 板换式板换式温 馨 提 示本资料的所有内容均经过认真核对,如有任何印刷错漏或内容上的误解,本公司保留解释权． 另:由于技术更新和结构更改，以下内容如有更改，将会编进新版的说明书中，恕不另行通知． 产品外观,颜色若有改动,以实物为准．单暖式单暖式约定特别声明尊敬的用户:感谢您选用squirrel（小松鼠）家用壁挂炉,能肯定地说,您选是具有无可争议优点的自动采暖和洗浴设备。
