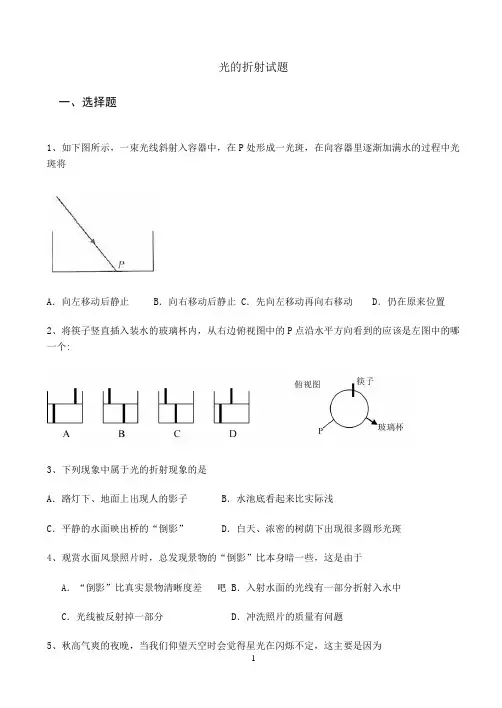

光的折射试题一、选择题1、如下图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中光斑将A．向左移动后静止 B．向右移动后静止 C．先向左移动再向右移动D．仍在原来位置2、将筷子竖直插入装水的玻璃杯内，从右边俯视图中的P点沿水平方向看到的应该是左图中的哪一个:3、下列现象中属于光的折射现象的是A．路灯下、地面上出现人的影子 B．水池底看起来比实际浅C．平静的水面映出桥的“倒影” D．白天、浓密的树荫下出现很多圆形光斑4、观赏水面风景照片时，总发现景物的“倒影”比本身暗一些，这是由于A．“倒影”比真实景物清晰度差吧 B．入射水面的光线有一部分折射入水中C．光线被反射掉一部分 D．冲洗照片的质量有问题5、秋高气爽的夜晚，当我们仰望天空时会觉得星光在闪烁不定，这主要是因为A、星光在运动B、地球在绕太阳公转;C、地球自转;D、大气的密度分布不稳定，星光经过大气层后，折射的方向随大气密度的变化而变化.6、图中，容器底有一探照灯S发出一束光线投射到MN木板上，在B点形成一光斑，当向容器中注水时，光斑B将移向（）A．B的上方 B．B的下方 C．B的左边 D．B的右边7、蓝天上飘着白云，平静清澈的池塘中鱼自由游动。
人向池塘中看去，好像鱼在白云中游动，关于人看到的鱼和白云，下列说法正确的是( )A．鱼是实物，白云是光反射形成的虚像 B．鱼是实物，白云是光折射形成的虚像C．鱼是光反射形成的虚像，白云是光折射形成的虚像D．鱼是光折射形成的虚像，白云是光反射形成的虚像8、在图中，画出了光线射在空气与玻璃的界面处发生反射和折射的四幅光路图，其中正确的是9、下列四个现象中，能用光的折射解释的是10、如图所示，是我们看到的筷子斜插入水中的情况，其中正确的是（）11、如下图，能正确表示光从空气进入玻璃中的光路图的是（）12、在透明玻璃杯的杯底放一枚硬币，然后倒入一些水。
把杯子端到眼腈的高度，再慢慢下移。

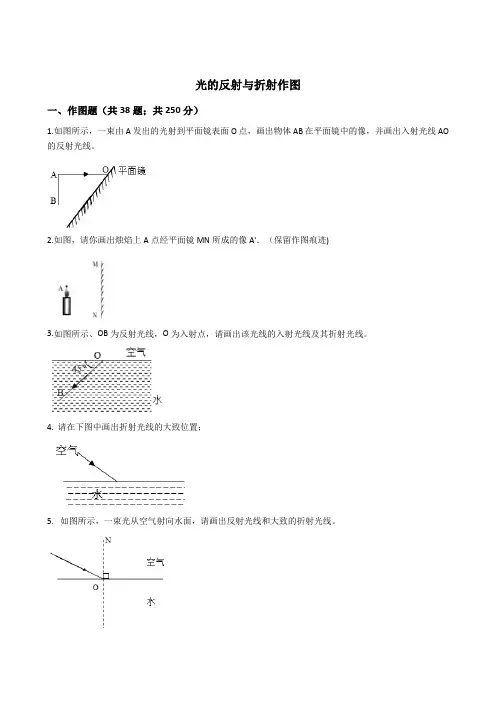

光的反射与折射作图一、作图题（共38题；共250分）1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4. 请在下图中画出折射光线的大致位置；5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
10.按照题目要求作图。
如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。
16.用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A 点,如图乙。
请在图乙中画出光路确定另光斑B点的位置17.如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。
《折射光路图》一、作图题1.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
2.完成光线经玻璃方砖后的光路。
3.作图：如图,池子底部有一个发光点S,人眼在A处观察到的像点在P点请在答题纸的图中画出光从S发出的一条光线到达A处的光路图．4.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′。
5.如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点，请在图中作出入射光线、反射光线及大致方向的折射光线。
6.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。
7.如图所示，一束光从空气斜射到水面上，请画出折射光线．8.如图所示，一束光从水中斜射向空气，入射光线已画出．请做出这条入射光线的折射光线．9.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
10.如图甲所示，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图乙中的S′，而是对准位置更深的S叉去。
因为S才是鱼真实的位置，S′处是鱼的像的位置。
请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。
11.如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）．12.如图，一束光射入水中，在水底形成光斑。
请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。
13.一束光从空气中斜射到水面时发生反射和折射，OB是反射光线，请作出入射光线和大致的折射光线。
14.如图所示，站在岸上的小明（眼睛在A点），看到空气中的B点有只小鸟，水中的C点有条小鱼，请作出小明观察鸟、鱼的光路图（空气和水的密度均匀）。
2023年3月25日初中物理作业学校:___________姓名：___________班级：___________考号：___________一、作图题1．（2022·江苏盐城·统考中考真题）在图中画出入射光线对应的折射光线。
2．（2022·四川宜宾·统考中考真题）如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O点，发生了反射和折射，请在图中画出反射光线和折射光线。
3．（2019·广东·中考真题）如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。
4．（2022·山东滨州·统考中考真题）一条光线从水中斜射入空气中时，其反射光线如图所示。
请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。
5．（2022·广西河池·统考中考真题）如图所示，请完成光线通过透镜后的光路。
6．（2022·广西玉林·统考中考真题）小明同学不注意用眼卫生，造成了高度近视，请在图中画出远处物体发出的两入射光线经他的晶状体折射后对应的光线。
7．（2022·辽宁鞍山·统考中考真题）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水中有一平面镜。
一束与水面平行的光线经凸透镜折射后进入水中，再经过水中的平面镜反射后恰好过P点。
请画出：（1）经过凸透镜的折射光线；（2）进入水中的折射光线；（3）经平面镜后的反射光线。
8．（2022·贵州毕节·统考中考真题）如图所示，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出相应的出射光线。
9．（2022·湖北恩施·统考中考真题）请在图中完成光路图。
10．（2022·辽宁本溪·统考中考真题）用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。
