整车装配工培训课件整车装配工是汽车生产线上的重要一环，他们负责将各个零部件组装成完整的汽车。
为了提高整车装配工的技能水平和工作效率，许多汽车制造厂商都会开展相关的培训课程。
本文将探讨整车装配工培训课件的设计和内容。
一、培训课件的设计原则培训课件的设计应该符合以下原则：简洁明了、重点突出、内容系统、图文并茂。
首先，培训课件应该简洁明了，避免使用过多的文字和冗长的句子。
整车装配工通常是从基层岗位晋升而来，他们的时间和精力都比较有限，因此培训课件应该尽量简洁明了，让他们能够迅速理解和掌握。
其次，培训课件应该重点突出，将重要的知识点和技能要点突出显示。
整车装配工的工作需要高度的专业技能，培训课件应该将关键的知识点和技能要点突出显示，以便装配工能够快速掌握和运用。
再次，培训课件的内容应该系统有序，从整体到细节，由浅入深。
整车装配工的工作需要掌握许多不同的知识和技能，培训课件应该按照一定的逻辑顺序，将内容进行系统有序的组织，从整体到细节，由浅入深，以帮助装配工全面理解和掌握。
最后，培训课件应该图文并茂，通过图片、图表、动画等多媒体形式来辅助讲解。
整车装配工的工作是实际操作为主，因此培训课件应该通过丰富的图片、图表、动画等多媒体形式来辅助讲解，以便装配工更好地理解和掌握。
二、培训课件的内容整车装配工培训课件的内容应该包括以下几个方面：汽车组装工艺、装配工具和设备、质量控制和安全注意事项。
首先，培训课件应该介绍汽车的组装工艺。
整车装配工需要了解汽车的组装流程和工艺要求，包括车身焊接、涂装、总装等各个环节。
培训课件可以通过文字、图片和动画等形式，详细介绍每个环节的操作步骤和要求，以便装配工能够全面了解和掌握。
其次，培训课件应该介绍装配工具和设备的使用方法和注意事项。
整车装配工需要使用各种各样的装配工具和设备，如扳手、螺丝刀、气动工具等。
培训课件应该介绍每种工具和设备的使用方法和注意事项，包括正确的使用姿势、维护保养方法等，以确保装配工能够安全、高效地使用。
2023-10-29contents •汽车装配工艺概述•汽车装配工艺流程•汽车装配工艺技术•汽车装配工艺设备与工具•汽车装配工艺质量控制与安全•汽车装配工艺培训计划与实施•汽车装配工艺案例分析与实践操作演示（可选）目录01汽车装配工艺概述汽车装配工艺是指将汽车各个零部件按照一定的技术和方法进行组装、调试、检测和包装等操作，最终形成完整汽车的制造过程。
汽车装配工艺是汽车制造过程中最为关键的环节之一，其质量直接影响到汽车的整体性能和安全性。
汽车装配工艺的定义汽车装配工艺是汽车制造过程中不可或缺的一环，其对于保证汽车质量、提高生产效率、降低成本等方面都具有重要的意义。
在汽车制造过程中，装配工艺的优化和改进可以有效地提高生产效率、降低成本、缩短生产周期，同时提高汽车的质量和安全性。
汽车装配工艺的重要性早期的汽车装配工艺主要是以手工操作为主，效率低下且精度难以保证。
随着工业技术的发展，自动化设备逐渐被引入汽车装配工艺中，使得生产效率大幅提高，成本大幅降低，同时也提高了汽车的质量和安全性。
现代汽车装配工艺已经实现了高度自动化和智能化，同时不断探索和创新新的技术和方法，以进一步提高生产效率、降低成本、提高汽车的质量和安全性。
汽车装配工艺的历史与发展02汽车装配工艺流程清洗零件以去除杂质和残留物，确保零件清洁度。
零件清洗零件检查零件分类对零件进行质量检查，确保零件符合设计要求和标准。
根据零件的不同类型和规格，将零件分类并放置在指定的位置。
03零件准备0201设计合适的输送系统，确保装配线体能够顺畅运行，并避免出现卡顿或停滞。
输送系统设计定期检查和维护输送带，确保其正常运行和延长使用寿命。
输送带维护根据需要调整装配线体的高度和距离，以满足不同车型的装配需求。
装配线体调整根据车型和装配需求，设计合适的分装流程，以确保零件能够准确、快速地装配到车上。
分装流程设计使用自动化设备进行分装，提高生产效率和减少人为误差。
自动化设备使用对分装的零件进行质量检查，确保其符合设计和标准要求。
汽车装配工艺常识教学提纲汽车装配工艺常识一.前言汽车的总装配是整个汽车制造过程中的最后一个阶段，它包括装配、调整、检验和试验等工作。
机器或产品的质量，是以机器或产品的工作性能、使用效果和寿命等综合指标来评定。
装配工作任务之所以繁重就在于产品的质量最终由它来保证，所以总装的装配工作决定了我们汽车的最终状态和质量。
本篇主要讲述汽车装配中的基本常识，包括装配生产类型的特点对生产的影响、装配方法、装配过程的几个要素（零部件、工装、工具、设备等）以及通用的一些原则和对装配几个要素的基本要求以及工艺文件、工艺纪律检查。
本内容中同时适用于初、中级装调工的装配工艺知识培训。
为了适用于不同的层次的读者，特将中级要求但是初级不作要求的部分用楷体标识。
二.机械装配生产类型及其特点机器装配的生产类型按装配工作的生产批量大致可分为大批大量生产、成批生产及单件生产三种。
生产类型支配着装配工作而各具特点，诸如在组织形从表中可以看出，对于不同的生产类型，装配工艺方法各有侧重。
比如我们北京欧曼重型汽车厂总装车间，工艺节拍6.7分钟，具有单班年产30000辆中重卡的生产能力，所以我们的生产类型是大批大量生产，采用的装配工艺方法也是和大批大量相符合的。
这些特点在下面的介绍中会充分验证这一点。
三.装配方法机械装配是将加工合格的零件、部件组合成机器的过程。
凡是装配完成的机器必须满足规定的装配精度，它是保证机器具有正常工作性能的必要条件。
在长期的装配实践中，人们根据不同的机器，不同生产类型的田间，创造了许多装配工艺方法。
装配工艺方法可以归纳为以下几种：1.互换法互换法的实质就是用控制零件加工误差来保证装配精度的一种方法。
互换法的优点是：⑴装配过程简单，生产率高，装配工时易控制，便于组织流水作业及自动化装配；⑵容易实现零、部件的专业协作，降低成本，备件供应方便。
2.选配法在成批或大量生产条件下，如果组成零件不多而且装配精度要求很高时，采用互换法就不太合适，在这种情况下，可以选择选配法。
汽车装配高职高专教材
1.《汽车装配技术与实践》- 冯开通
该教材以车辆装配的基本技术和实践为主线，内容包括车辆装配的基本原理、装配工艺和方法、汽车装配线的规划和组织、装配质量控制等。
2.《汽车车身装配技术》- 陈杰
该教材详细介绍了汽车车身装配的工艺和技术，包括车身装配的基本概念、装配工艺流程、车身焊接和涂装等。
3.《汽车装配与调试技术》- 杜亚昌
该教材全面介绍了汽车装配和调试的技术和方法，包括机械零部件装配、电气系统安装和调试、车辆动力系统安装和调试等内容。
4.《汽车发动机装配与维修技术》- 李振华
该教材主要介绍了汽车发动机的装配和维修技术，包括发动机的基本构造和原理、发动机装配工艺和方法、常见故障的诊断和维修等。
5.《汽车汽油系统装配与调试技术》- 赵国锋
该教材详细介绍了汽车汽油系统的装配和调试技术，包括汽油系统的工作原理、装配工艺和方法、故障诊断和调试等内容。
以上是一些常用的高职高专教材推荐，不同学校和教学要求可能会有所不同，建议根据具体情况选择合适的教材。

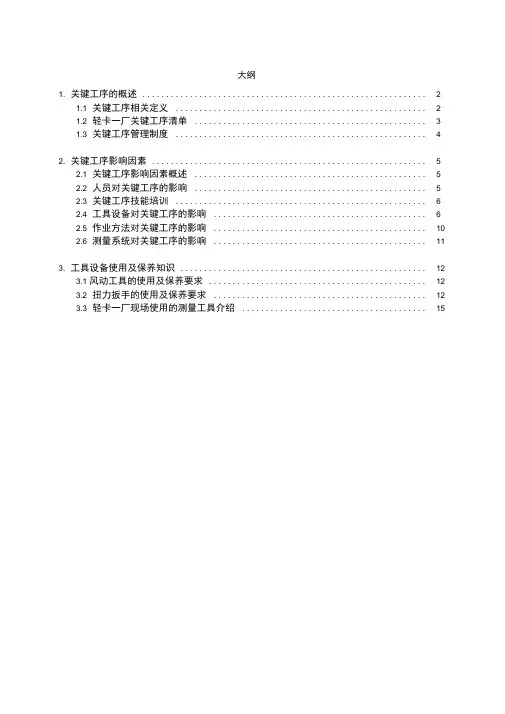

轻卡一厂关键工序上岗和复审培训教材大纲1.关键工序的概述 (2)1.1关键工序相关定义 (2)1.2轻卡一厂关键工序清单 (3)1.3关键工序管理制度 (4)2.关键工序影响因素 (5)2.1关键工序影响因素概述 (5)2.2人员对关键工序的影响 (5)2.3关键工序技能培训 (6)2.4工具设备对关键工序的影响 (6)2.5作业方法对关键工序的影响 (10)2.6测量系统对关键工序的影响 (11)3.工具设备使用及保养知识 (12)3.1风动工具的使用及保养要求 (12)3.2扭力扳手的使用及保养要求 (12)3.3轻卡一厂现场使用的测量工具介绍 (15)1.关键工序的概述关键工序，顾名思义，就是指关键件的加工制造和关键部位的装配调整工序。
关键工序控制的好坏，直接影响到我们产品的质量，甚至是车辆的安全和我们的品牌形象。
因此关键工序的管理一定是我们质量管理工作的重中之重。
轻卡一厂作为宽体卡车的装配单位，一些工序点生产过程控制的好坏，直接影响到正台车辆的品质，为此，在轻卡一厂的生产现场并根据其工序点的重要度以及控制的难易程度，我们把一些工序点作为关键工序点进行控制，为了我们的员工在操作关键工序时能够了解并掌握关键工序点的操作要领并能够在对岗位质量认识上得到提高，我们结合专业厂实际编写关键工序培训教材，供关键工序新上岗培训和已上岗员工复审培训时员工的教材。
1.1关键工序相关定义1.1.1、关键工序：关键工序是指关键件（指由其损坏或故障会引起对人身生命有直接影响的汽车事故或重大车辆灾祸的零件）的加工制造工序和关键部位（维持关键件机能的装配部位和完成关键件功能动作的部位）的装配调整工序。
1.1.2、质量特性：质量特性是指产品、过程或体系与要求有关的固有特性。
1.1.3、拧紧扭矩：扭矩是使物体绕轴心旋转或产生旋转趋势的物理量，扭矩=力X力臂。
当螺母和螺栓锁紧时会产生张力到螺栓上，这个力称为预紧力，它直接决定螺栓螺母连接可靠性。
由于预紧力难以直接检测和控制，通常是利用扭矩与预紧力在材料弹性区内的线性关系来进行紧固控制，这个力矩称为拧紧扭矩。
1.1.4、预紧与复紧由于以下原因，螺栓和螺母不可一次拧紧到位，要份几次拧紧；○1用多个螺栓连接的连接面，为防止零件受力不均匀而产生变形，不可一次拧紧到位，应分几次拧紧。
○2由于定扭工具拧紧速度慢，为提高装配效率，通常先用普通拧紧工具拧紧到一个较小的扭矩，在利用定扭工序拧紧至规定力矩。
前面几次拧紧能为预紧，最后一次拧紧称为复紧。
1 前钢板弹簧装配-0.025B 、Q 系列:157-196N·m GJ-QK-01+30、+5+15+10 +22后钢板弹簧装配 E -0.050B 、Q 系列:157-196N·m GJ-QK-02+15 +5+2 +20 +0.0180+0.042+0.017+0.045+0.02+0.03 +0.041+0.2+0.025+0.015 28 前骑马螺栓装配M16:157-216N.m GJ-QK-03 33 传动轴螺栓装配 M12:78-110N.m GJ-QK-08 +0.127-0.012+0.04+0.07-0.025+0.1-0.076-0.088-025-20-7-30-8-0+0.042+0.017+0.045+0.041驾驶室翻转机构摇臂装 1.2 轻卡一厂关键工序清单轻卡一厂关键工序一览表单位 专业 厂车 间序号 提升关键工序点名称特性规范 管理点编号轻 卡 一 厂总装+0.033 +0.047 -15 29 后骑马螺栓装配 M16:157-216N.m GJ-QK-04 30 前减震器装配 M12:78-96N.m GJ-QK-05 31 后减震器装配 M12:78-96N.m GJ-QK-06 32发动机悬置装配 GJ-QK-07 +0.018 34 翻转机构装配 M12:75-96N.m GJ-QK-09 35 转向器支架与车架连接 M12:108-161N.m GJ-QK-10 36 转向垂臂与转向器连接 J1、E0、Z1、Z2 系列:196-250N·m GJ-QK-11 37 直拉杆与转向垂臂连接 M14:54-69N.m GJ-QK-1238 轮胎装配 E4:485-593N.m GJ-QK-13 39 转向管柱连接 M10:37-75N.m GJ-QK-15 40 驾驶室支撑杆装配M10:37-75N.mGJ-QK-16配M16:182-222N.mGJ-QK-1742 转向盘装配 E0:60-78N.m GJ-QK-19 43 安全带装配 M12:38-52N.m GJ-QK-24 44 车门锁装调9-11N.m GJ-QK-25 焊装45 车门铰链装调M8:19-27N.mGJ-QK-281.3 关键工序管理制度1.3.1 目的与范围为使生产过程的关键、特殊工序处于受控状态，持续满足要求，稳步提升关键工序扭矩合格率，特殊工序合格率，完成合格率为 100%的控制目标，特制定本办法。
