建筑物消防系统的规范设计要求在建筑物消防系统的规范设计中，为了确保人员生命安全和财产安全，需要遵守一系列严格的要求和标准。
本文将从建筑物消防系统的设计原则、设计要素、设备选择和施工验收等方面进行阐述。
一、建筑物消防系统的设计原则1. 安全性原则：消防系统设计应符合国家消防法规和相关标准，确保人员的生命安全和财产的安全。
2. 经济性原则：在满足安全要求的前提下，尽可能选用经济合理的设备和材料，并合理规划系统布局，降低投资和运营成本。
3. 可行性原则：根据建筑物的类型、用途和特点，设计的消防系统应具有可操作性和可维护性，方便管理和维修。
二、建筑物消防系统的设计要素1. 火灾报警系统：包括手动火灾报警按钮、烟雾探测器、温度探测器等，用于及时发现火灾并发出警报信号。
2. 自动喷水灭火系统：根据建筑物的不同区域和火灾风险等级，设计合适的自动喷水灭火系统，并设置合理的喷头布置。
3. 气体灭火系统：对于特殊场所，如计算机机房、电力设备室等，可选择气体灭火系统进行火灾扑救。
4. 防排烟系统：通过排烟口、风机等设备，将烟雾和有毒气体迅速排出建筑物，保持逃生通道的安全通畅。
5. 疏散通道和安全出口：合理布置疏散通道和安全出口，确保人员在火灾时能够快速疏散逃生。
6. 消防给水系统：包括室内消火栓系统和室外消火栓系统，供应足够的水源用于灭火。
三、消防设备的选择1. 根据建筑物类型和用途选择合适的消防设备，如报警按钮、灭火器、消防泵等。
2. 选择经过认证和合格的消防设备，确保其质量和性能符合标准要求。
3. 考虑设备的可靠性和稳定性，在设计时应充分考虑设备的备份和冗余措施。
四、施工验收1. 按照设计方案进行施工，并由专业消防施工队进行指导和验收。
2. 验收前应进行消防设备的功能测试和性能检测，确保其满足设计要求。
3. 系统施工完成后，由相关部门进行最终验收并办理相应的消防备案手续。
在设计建筑物消防系统时，还需要考虑建筑物的结构特点、火灾风险评估、人员疏散计划等因素。

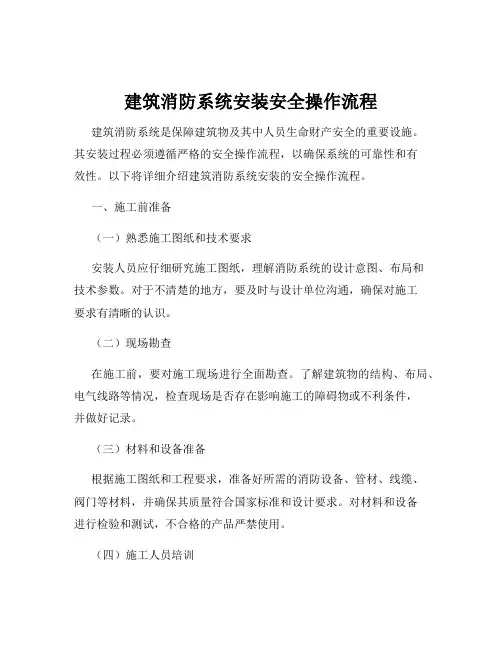

建筑消防系统安装安全操作流程建筑消防系统是保障建筑物及其中人员生命财产安全的重要设施。
其安装过程必须遵循严格的安全操作流程，以确保系统的可靠性和有效性。
以下将详细介绍建筑消防系统安装的安全操作流程。
一、施工前准备（一）熟悉施工图纸和技术要求安装人员应仔细研究施工图纸，理解消防系统的设计意图、布局和技术参数。
对于不清楚的地方，要及时与设计单位沟通，确保对施工要求有清晰的认识。
（二）现场勘查在施工前，要对施工现场进行全面勘查。
了解建筑物的结构、布局、电气线路等情况，检查现场是否存在影响施工的障碍物或不利条件，并做好记录。
（三）材料和设备准备根据施工图纸和工程要求，准备好所需的消防设备、管材、线缆、阀门等材料，并确保其质量符合国家标准和设计要求。
对材料和设备进行检验和测试，不合格的产品严禁使用。
（四）施工人员培训对参与施工的人员进行技术培训和安全教育，使其熟悉消防系统的安装工艺、操作规程和安全注意事项。
施工人员应具备相应的资质证书，特殊工种人员要持证上岗。
（五）制定施工方案和安全措施根据工程特点和现场实际情况，制定详细的施工方案和安全措施。
施工方案应包括施工进度计划、施工方法、质量控制要点等内容；安全措施应包括安全防护设施的设置、个人防护用品的配备、应急预案等。
二、管道安装（一）管材切割和加工使用合适的工具对管材进行切割和加工，如电动切割机、套丝机等。
切割后的管口要进行清理和打磨，确保管口平整、无毛刺。
（二）管道连接消防管道的连接方式通常有螺纹连接、焊接和法兰连接等。
在连接过程中，要保证连接牢固、密封良好，不得有渗漏现象。
螺纹连接时要注意螺纹的加工质量和拧紧力矩；焊接时要保证焊缝质量，进行无损检测；法兰连接时要保证法兰的平整度和密封垫的正确安装。
（三）管道支架和吊架安装根据管道的规格、重量和敷设方式，合理设置支架和吊架。
支架和吊架的安装要牢固可靠，间距符合规范要求。
对于需要抗震设防的地区，还要采取相应的抗震措施。
建筑消防系统建筑消防系统是指用于预防、控制和扑灭火灾的一套综合性设施，包括火灾探测设备、报警装置、灭火器材等。
它在建筑物中的作用重大，能够有效保护人员生命安全和财产。
一、火灾探测设备火灾探测设备是建筑消防系统中的重要组成部分，用于及时发现火灾风险和烟雾、火焰等火源。
常见的火灾探测设备包括光电感烟探测器、热感应探测器和气体探测器等。
光电感烟探测器通过光电二极管和光敏电阻，能够可靠地检测到空气中的烟雾，发现火灾风险。
热感应探测器则通过测量环境温度的变化，判断是否存在火源。
气体探测器可以检测到一氧化碳、二氧化碳等可燃气体，提前发现火灾。
二、报警装置建筑消防系统的报警装置是在发生火灾时向人们发出警告信号，提醒人们及时疏散。
常见的报警装置包括声光报警器和手动火灾报警按钮。
声光报警器通过发出高分贝的声音和闪光灯的闪烁，引起人们的注意，迅速采取相应的措施。
手动火灾报警按钮则是供人们在发现火灾时按下，立即启动警报系统，通知相关人员及时处理火灾。
三、灭火器材灭火器材是用于扑灭火灾的工具，包括手提式灭火器、水系统和气体灭火系统等。
手提式灭火器是最常见的一种灭火工具，常用的有二氧化碳灭火器、干粉灭火器和泡沫灭火器等。
水系统则包括自动喷水灭火系统和消防栓系统，通过喷水扑灭火源。
气体灭火系统主要用于电子设备等场所，采用灭火剂将氧气稀释，达到扑灭火源的目的。
四、消防通道和疏散通道建筑消防系统还包括消防通道和疏散通道，用于人员疏散和消防人员进入火场进行救援。
消防通道需要满足一定的宽度和高度要求，以保证消防车辆和设备的通行。
疏散通道则需要保持畅通，设置紧急照明和标识，方便人员快速疏散。
五、消防培训和应急预案为确保建筑消防系统的有效运行，还需要进行消防培训和制定应急预案。
消防培训可以提高人员的消防意识和应急能力，教导人们正确使用消防设备和疏散逃生技能。
应急预案则包括各种火灾情况下的应对措施和指导，帮助人们在火灾发生时迅速采取合适的应急措施。
建筑消防系统本章重点介绍层数少于10层的住宅及建筑高度（建筑物室外地面到其女儿墙顶部或檐口的高度）不超过24m的低层民用建筑中，以水作为灭火剂的消火栓给水系统和自动喷水灭火系统。
3.1消火栓给水系统及布置3.1.1设置室内消火栓给水系统的原则详见书P62下列建筑应设置消火栓给水系统：背下来下列建筑物可不设消火栓给水系统：背下来3.1.2消火栓给水系统的组成和供水方式1.消火栓给水系统的组成建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵接合器及增压水泵组成。
（1）消火栓设备由水枪、水带和消火栓组成，均安装于消火栓箱内。
水枪一般为直流式，喷嘴口径有13、16、19mm3种。
水带口径有50、65mm两种，水带长度一般为15、20、25、30m 4种。
水带有麻织和化纤两种；有衬胶和不衬胶之分，衬胶水带阻力较小；水带长度应根据水力计算选定。
水枪13mm配直径50mm水带，16mm配直径50、65mm水带，19mm配直径65mm 水带。
低层建筑的消火栓可选用13或16mm口径水枪。
消火栓均为内扣式接口的球形阀式龙头，有单出口和双出口之分。
单出口消火栓直径为50和65mm 2种；双出口直径为65mm。
当每支水枪最小流量小于5L/s时选用直径50mm 消火栓；最小流量≥5L/s时选用65mm消火栓。
（2）水泵接合器在建筑消防给水系统中均应设置水泵接合器，其是连接消防车向室内消防给水系统加压供水的装置，一端由消防给水管网水平干管引出，另一端设于消防车易于接近的地方。
有地上、地下和墙壁式3种。
（3）消防管道建筑物内消防管道是否与其他给水系统合并或独立设置，应根据建筑物的性质和使用要求比较后确定。
（4）消防水池消防水池用于贮存火灾延续时间内的室内消防用水量。
根据各种用水系统的供水水质要求是否一致，可将消防水池与生活或生产贮水池合用，也可单独设置。
（5）消防水箱消防水箱对扑救初期火灾起着重要作用，应在建筑物的最高部位设置重力自流的消防水箱；消防用水与其他用水合并的水箱，应有消防用水不作他用的技术措施；水箱的安装高度应满足室内最不利点消火栓所需的水压要求，其应储存10min的室内消防用水量。
当室内消防用水量不超过25L/s,经计算水箱消防贮水量超过12m3时，仍可采用12m3；当室内消防用水量超过25L/s,经计算水箱消防贮水量超过18m3时，仍可采用18m3；2.消火栓给水系统的给水方式室内消火栓给水系统有下列几种给水方式：详见书后图P66-671）由室外给水管网直接供水的消防给水方式室外给水管网提供的水压、水量在任何时候均能满足室内消火栓给水系统所需的水量、水压时采用。
该方式中消防管道有两种布置形式：1.消防管道与生活（或生产）管网共用，此时在水表处应设旁通管，水表选择应考虑能承受短历时通过的消防水量。
2.消防管道单独设置，可以避免供水污染。
2）设水箱的消火栓给水方式室外管网1天之内有一定时间能保证消防水量、水压时（或是由生活泵向水箱补水）采用。
由水箱贮存10min的消防水量，灭火初期由水箱供水。
3）设水泵、水箱的消火栓给水方式室外管网的水压不能满足室内消火栓给水系统的水压要求时采用。
水箱由生活泵补水，贮存10min的消防用水量。
火灾发生时先由水箱供水灭火，消防水泵启动后由消防水泵供水灭火。
3.1.3消火栓给水系统的布置1.水枪充实水柱长度水枪射流在26mm~38mm直径圆断面内、包含全部水量75%~90%的密实水柱长度称为充实水柱长度，以H m表示。
详见书P67表3.1.32.消火栓布置规范规定要求设消火栓消防给水系统的建筑内，每层均应设置消火栓。
消火栓的间距布置应满足下列要求1）建筑高≤24m、体积≤5000m3的库房，应保证有一支水枪的充实水柱达到同层内任何部位，其间距按下式计算：S1=2∙√R2−b2R=C∙L d+h式中S1−消火栓间距，m；R−消火栓保护半径，m;C−水带展开时的弯曲折减系数，一般取0.8~0.9;L d−水带长度，m；h−水枪充实水柱倾斜45°时的水平投影距离，m；h=0.71H m,对于一般建筑（层高3~3.5m）由于两楼板间的限制，一般去h=3.0m；H m−水枪充实水柱高度，m;b−消火栓的最大保护宽度，应为一个房间的长度加走廊的宽度，m;2）其他民用建筑应保证有2支水枪的充实水柱达到同层内任何部位，其间距按下式计算：S2≪√R2−b2式中S2−消火栓间距，m；3）消火栓口距地面安装高度为1.1m，栓口宜向下或与墙面垂直安装。
每个消火栓处应设置直接启动消防水泵的按钮或报警信号装置。
4）消火栓应设在使用方便的走道内，宜靠近疏散方便的通道口处、楼梯间内。
建筑物设有消防电梯时，其前室应设消火栓。
在建筑物屋顶应设1个消火栓。
3.消防给水管道的布置低层建筑消火栓给水管道布置应满足：1）当室内消防用水量大于15L/s，消火栓个数多于10个时，室内消防管道应布置成环状，进水管应布置2条。
对于7~9层单元式住宅，允许采用一条进水管。
2）超过6层塔式和通廊式住宅，超过5层或体积大于10000m3的其他民用建筑，超过4层的长房和库房，当室内消防立管≥2条式，至少应每2根竖管相连组成环状管道。
3）消火栓给水管网应与自动喷水灭火系统管网分开设置。
困难时可共用给水干管，在自动喷水灭火系统报警阀后不允许设消火栓。
4）关闭阀门后，停止使用的消火栓立管不应多于1根，在1层中停止使用的消火栓不应多于5个。
5）每个水泵接合器的进水流量可达10~15L/s，一般不少于2个。
在其附近15~40m范围内有供消防车取水的室外消火栓或贮水池。
3.2消火栓给水系统的水力计算我国规范规定的各种建筑物消防用水量及要求同时使用的水枪数量可查表 3.2.1、表3.2.2。
3.2.1消火栓口所需水压1.消火栓口所需水压按下列公式计算：H xh=H q+h d+H k式中H xh−消火栓口的水压，Kpa；H q−水枪喷嘴处的压力，Kpa；h d−水带的水头损失，kpa；H k−消火栓栓口水头损失，按20kpa计算；2.水枪喷嘴处的压力：H q=H f1−φ∙H f ，φ=K1d f式中H q−水枪喷嘴处的压力，Kpa；H f−垂直射流高度，m；φ−与水枪喷嘴口径有关的阻力系数，可按经验公式φ=0.25d f+(0.1d f)3计算，其值已列入表3.2.3；d f−水枪喷嘴口径，m；K1−由实验确定的阻力系数；系数φ值表3.2.33.水枪充实水柱高度H m与垂直射流高度H f的关系：H f=a f∙H m式中a f−实验系数，a f=1.19+80(0.01×H m)4，可查表3.2.4；4.H q=a f×H m1−φ∙a f∙H m在计算时，充实水柱长度与充实水柱高度可视为相等。
5.水枪射出流量与喷嘴压力的关系：q xh=√BH q，B=（0.003477μd f2）2式中q xh−水枪射出流量，L/s；B−水枪流量系数，与水枪喷嘴口径有关；μ−孔口流量系数，μ=1.0；在实际工程中，为方便使用，将以上公式制成表，根据水枪口径和充实水柱长度可查出水枪的射流量和压力值。
6水带水头损失应按下列公式计算：h d=A z∙L d q xh2×10式中h d−水带水头损失，kpa；L d−水枪长度，m；A z−水带阻力系数；水带阻力系数A3.2.21.消防贮水池的消防贮存水量应按下式确定V f=3.6（Q f−Q L）×T x式中V f−消防水池贮存消防水量，m3；Q f−室内消防用水量与室外给水管网不能保证的室外消防用水量之和，L/s；Q L−市政管网可连续补充的水量，L/s；T x−火灾延续时间，h，详见附录3.1；2.消防水箱的消防贮水量按照规定，消防水箱应贮存10min的室内消防用水总量，以供扑救初期火灾之用。
计算公式为：V x=0.6×Q x式中V x−消防水箱贮存消防水量，m3；Q x−室内消防用水总量，L/s；0.6−单位换算系数；为避免水箱容积过大，消防水箱的最小消防贮水量也可按下列规定确定：一类建筑（住宅除外）不小于18m3；二类建筑（住宅除外）和一类建筑的住宅不小于12 m3；二类建筑的住宅不小于6 m33.2.3消防管网水力计算主要目的在于1.确定消防给水管网的管径；2计算或校核消防水箱的设置高度；3选择消防水泵。
在进行消防管网水力计算时，对于枝状管网应首先选择最不利立管和最不利消火栓，以此确定计算管路，并按照消防规范规定的室内消防用水量进行流量分配，低层建筑消防立管流量分配应按附录3.2确定。
在最不利点水枪射流量按公式确定后，以下各层水枪的实际射流量应根据消火栓口处的实际压力计算。
见设计举例中消火栓系统水力计算。
在确定了消防管网中各管段流量后，便可按公式计算出各管段管径。
通常可由流量Q 和流速V查水力计算表求出管径D 和单位管长沿程水头损失i。
消火栓给水管道中的流速一般以1.4~1.8m/s为宜，不允许大于2.5m/s。
消防管道局部水头损失按管道沿程水头损失的10%采用。
当有消防水箱时，应以消防水箱的最低水位作为起点选择计算管路，计算管径和水头损失，确定水箱的设置高度或补压设备。
当设有消防水泵时，应以消防水池最低水位作为起点选择计算管路，计算管径和水头损失，确定消防水泵的扬程。
对于环状管网，可假定某管段发生故障，仍按枝状管网进行计算。
对于低层建筑消火栓给水管网管径不得小于DN50。
3.3自动喷水灭火系统及布置3.3.1自动配水灭火系统分类自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。
1.湿式自动喷水灭火系统喷头常闭的灭火系统。
管网中充满有压水，渗漏时会损坏建筑装饰和影响建筑使用。
适用于环境温度4℃~70℃的建筑物。
2.干式喷头常闭的灭火系统。
管网中充满有压空气，系统工作时先排气，再充水。
故灭火不如湿式及时。
适用于采暖期长而建筑物内无采暖的场所。
为减少排气时间，一般要求管网的容积不大于2000L。
3.预作用喷水灭火系统喷头常闭的灭火系统。
管网平时不充水（无压），发生火灾时，火灾探测器报警后，系统由干式变成湿式系统，当着火点温度达到开启闭式喷头时，才开始喷水灭火。
适用于建筑装饰要求高，灭火要求及时的建筑物。
4.雨淋喷水灭火系统喷头常开的灭火系统。
该系统出水量大，灭火及时的优点。
适用于火灾蔓延快、危险性大的建筑或部位。
5.水幕系统3.3.2喷头及控制配件详见书P79~83包括喷头、报警阀、水流报警装置。
3.3.3喷头及管网布置喷头的布置形式应根据天花板、吊顶的装修要求布置成正方形、长方形和菱形3种形式。
间距应按下列公式计算：详见书P83图喷头的几种布置形式正方形布置时：A=2R cos45°长方形布置时：√A2+B2≪2R菱形布置时：A=4R∙cos30°∙sin30°B=2R∙cos30°∙cos30°式中R−喷头的最大保护半径，m；见附录3.3喷头的具体位置可设于建筑的顶板下、吊顶下，喷头距顶板、梁及边墙的距离可采考附录3.4。
