建筑电气施工图预算精讲

格式：ppt
大小：8.68 MB
文档页数：111

下载文档原格式

建筑电气施工图预算编制精讲

图8.1 常见电气图形
常见的线路敷设方式如表8.1所示。表8.1 线路敷设方式的标注
名称穿焊接钢管敷设穿硬塑料管敷设电缆桥架敷设塑料线槽敷设穿金属软管敷设
标注文字符号 SC PC CT PR CP 穿电线管敷设
名称
标注文字符号 MT FPC MR M KPC
穿阻燃半硬聚氯乙烯管敷设金属线槽敷设用钢索敷设穿聚氯乙烯塑料波纹电线管敷设
10kV以下变配电装置，有架空进线和电缆进线等安装方式。变配电进线方式不同，控制设备不同，工程量列项内容也不相同，但工程量的计算顺序均从进户装置开始进行工程量的计算。变配电装置进线及设备如下图所示。
图3-1 架空进线变配电装置示意图 1—高压架空引入线拉紧装置 2—避雷器 3—避雷器接地引下线套 4—高压穿通板及穿墙套管 5—负荷开关或断路器或隔离开关 6—高压熔断器 7—高压支柱绝缘子及钢支架 8—高压母线 9—电力变压器 10—低压母线及电车绝缘子和钢支架 11—低压穿通板12—低压配电柜（屏） 13—室内接地母线
第二节建筑强电安装工程量计算
②阀式避雷器在杆上、墙上安装，定额包括与相线连接裸铜线材料，不另计算，但引下线应另列项计算。套接地线项目。 ③避雷器安装，定额不包括放电纪录调试和固定支架制作。避雷器固定支架制作，以“100kg”计量。 ④避雷器调试，按“组”计量。（3）配电设备安装的支架、抱箍、延长轴、轴套、间隔板和配电箱（板），现场制作时，按施工图纸为准，计算制作工程量，以100kg计量。木质的塑料箱按“套”，板按m2。 3、杆上变压器安装及台架制作（1）杆上变压器安装，以变压器容量为档次，按“台”计算。工作内容包括:安装变压器、台架制作及安装、配线、接地等。不包括的内容：变压器干燥、检修平台和防护栏杆的制作与安装、接地装置安装。

电气工程施工图预算编制培训课件

3）穿墙导管安装 10kv以下穿墙导管安装以“个”计量。耐压试验另计。 4）悬式绝缘子、支柱绝缘子、穿墙导管耐压试验以“10个测试件”计量。 5）穿通板安装穿通板是为了安装和支持穿墙套管，其安装制作以“块”计量。
建筑电气工程施工图预算
第二节建筑强电安装工程量计算
例1 根据下列变配电工程图的条件列项并计算工程量，要求从拉紧悬式绝缘子算至避雷器F为止。
建筑电气工程施工图预算
第二节建筑强电安装工程量计算
三、高压控制台、柜、屏安装及低压配电控制设备安装工程量计算 1、高压控制台、柜、屏安装，以“台”计量。执行相关定额。 2、低压配电装置安装：以“台”计量。执行相关定额。注意高低压执行定额不同。 3、落地式高压柜及低压柜安装除按相应定额计算各自的安装费用之外，还必须计算基座费用。（1）槽（角）钢基座安装以“m”计量，执行相应定额。基座制作所需的槽（角）钢材，按未计价材料计算。基座长度按下式计算。
预留长度
说明
0.3m 0.5m 0.5m 1.0m 0.8m 0.5m
从最后一个支点算起支线预留从设备端子接口算起从最后一个支点算起支线预留从设备端子接口算起
建筑电气工程施工图预算
第二节建筑强电安装工程量计算
① 固定母线的金具包括在母线安装定额内，但属于未计价材料，按设计用量加1%损耗计算。不包括母线支持绝缘子的安装，也不包括母线钢托架、支架的制作与安装。
建筑电气工程施工图预算
第二节建筑强电安装工程量计算
例3 根据下列变配电工程图的条件列项并计算工程量，要求从拉紧悬式绝缘子算至变压器TM为止。
11、3、1铝0k母v悬线式安绝装缘，子m安装，3串 21、4、悬铝式母绝线缘支子架支制架作制，作k，g kg （ 15钢、材铝为母未线计支价架材安料装！，）kg 31、6、悬母式线绝调缘试子，支3架段安装，kg 41、7、跌高落压式支熔持断绝器缘安子装安，装1，组个 51、8、跌电落力式变保压险器支8架00制/1作0安，装kg，1台 6712、、90、、跌高变绝落压压缘式穿器子保通系等险板统耐支制调压架作试试安安，验装装，1，，系个k1统测块g 试件 8、10kv穿墙套管安装，3个 9、避雷器FS-10安装，1组 10、避雷器支架制作， kg 11、避雷器支架安装， kg 12、避雷器调试，1组

建筑电气工程预算基础知识参考课件

是一次性的、有组织的、系统的活动；是从项目的意向、项目策划、可行性研究、项目决策、
勘察设计、建筑安装施工、生产准备、竣工验收、联动试车和工程保修等一系列复杂的技术经济活动；既有物资生产活动，又有非物资生产活动。
20
1.1 电气安装工程预算定额
1.工程项目建设程序主要阶段项目建议书可行性研究建设项目设计建设项目施工准备建设项目施工安装生产准备建设项目竣工验收
等。
13
1.1 电气安装工程预算定额
14
1.1 电气安装工程预算定额
变配电系统
15
1.1 电气安装工程预算定额
4. 变配电系统变配电系统是用于变换和分配电能的电气装
置总称，由变电设备和配电设备两大部分组成。变配电系统作为一个单位工程时，它的范围
一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。
学习情境 1 建筑电气工程预算基础知识
1 1.1 电气安装工程预算定额 2 1.2 地区单位估价表价 3 1.3 电气设备及材料预算价格 4 11.1.4电建气筑安安装装工工程程预费算用定定额额
1
1.1 电气安装工程预算定额 1.1.1 电气设备安装工程定额计价概述
电气设备安装工程是建设工程中的一种常见的、重要的设备安装工程。电气设备安装工程计价涉及到许多电气工程专业知识。
1.1 电气安装工程预算定额
建设项目施工准备：
主要工作内容包括: 征地、拆迁和场地平整；完成施工用水、电、路等工程；组织施工招标投标，择优选定施工单位；办理各项建设行政手续；编制项目管理实施规划；报批开工报告。向国家有关部门提交开关报告，
经批准后组织开工。

电气施工图预算

图b所示为吸顶灯。由图可以看出，吸顶灯由木台、灯圈（灯架）、灯罩、灯头座、灯泡组成。
图c所示为日光灯。图中3为木台、4为吊线盒（或吊链底座）、5为吊线（吊链、吊杆、灯线）、6为镇流器、7为启辉器、 8为电容器、9为灯罩、10为灯管灯脚（固定和弹簧式）、11为灯管。
第二讲电气照明工程量计算及定额应用
（一）线管配线
线管配线包括配管、配线两项工程内容。 1、配管配管工程是配管配线工程的重要组成部分。常用管材有钢管、防爆钢管、电线管、可挠金属管、金属软管、塑料管等。其中塑料管又包括硬质聚氯乙烯管、刚性阻燃管、半硬质阻燃管等。钢管具有较好的防潮、防火、防爆性能，硬塑料管具有较好的防潮和抗酸性能。配管的方式有明配和暗配两种方式。
配电箱预算列项
1、成套配电箱：（1）成套配电箱安装；（2）成套配电箱价值。
2、非成套配电箱：（1）配电箱制作（区分铁质、木制）；（2）配电板制作；（3）配电板安装；（4）配电板上电器元件安装；（5）盘内配线；（6）配电箱安装（同成套配电箱安装）。
六、室内线路工程
（一）定额内容 1、配管配线：配管线路安装预算由两
部分组成，管路敷设即配管和管内穿线即配线。（1）配管 ➢配管项目列于定额第二册第十二章，是根据管子的材质、敷设方式、敷设部位分别列项。
➢定额工作内容包括测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、接管、接地、刷漆等。
➢定额中各种线管均为未计价材料，应另行计算。配管所用的钢结构支架制作、钢索架设及动力配管混凝土地面刨沟等，均需另外套用相应的定额计入预算中。
（1）塑料护套线沿木结构明敷和沿砖、混凝土结构明敷
定额中塑料护套线沿木结构明敷和沿砖、混凝土结构明敷均按导线的芯数(二芯或三芯)和导线截面积的不同分别列项。定额的工作内容包括测位、划线、打眼、埋螺栓、下过墙管、上卡子、装盒子、

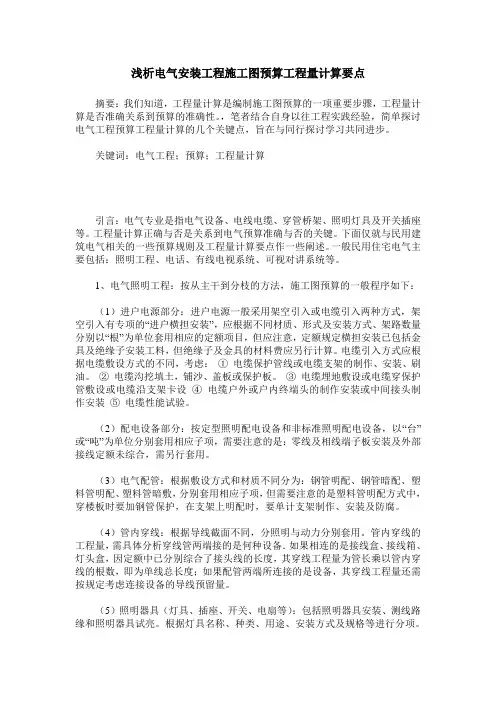

浅析电气安装工程施工图预算工程量计算要点

浅析电气安装工程施工图预算工程量计算要点摘要：我们知道，工程量计算是编制施工图预算的一项重要步骤，工程量计算是否准确关系到预算的准确性。

，笔者结合自身以往工程实践经验，简单探讨电气工程预算工程量计算的几个关键点，旨在与同行探讨学习共同进步。

关键词：电气工程；预算；工程量计算引言：电气专业是指电气设备、电线电缆、穿管桥架、照明灯具及开关插座等。

工程量计算正确与否是关系到电气预算准确与否的关键。

下面仅就与民用建筑电气相关的一些预算规则及工程量计算要点作一些阐述。

一般民用住宅电气主要包括：照明工程、电话、有线电视系统、可视对讲系统等。

1、电气照明工程：按从主干到分枝的方法，施工图预算的一般程序如下：（1）进户电源部分：进户电源一般采用架空引入或电缆引入两种方式，架空引入有专项的“进户横担安装”，应根据不同材质、形式及安装方式、架路数量分别以“根”为单位套用相应的定额项目，但应注意，定额规定横担安装已包括金具及绝缘子安装工料，但绝缘子及金具的材料费应另行计算。

电缆引入方式应根据电缆敷设方式的不同，考虑：①电缆保护管线或电缆支架的制作、安装、刷油。

②电缆沟挖填土，铺沙、盖板或保护板。

③电缆埋地敷设或电缆穿保护管敷设或电缆沿支架卡设④电缆户外或户内终端头的制作安装或中间接头制作安装⑤电缆性能试验。

（2）配电设备部分：按定型照明配电设备和非标准照明配电设备，以“台”或“吨”为单位分别套用相应子项，需要注意的是：零线及相线端子板安装及外部接线定额未综合，需另行套用。

（3）电气配管：根据敷设方式和材质不同分为：钢管明配、钢管暗配、塑料管明配、塑料管暗敷，分别套用相应子项，但需要注意的是塑料管明配方式中，穿楼板时要加钢管保护，在支架上明配时，要单计支架制作、安装及防腐。

（4）管内穿线：根据导线截面不同，分照明与动力分别套用。

管内穿线的工程量，需具体分析穿线管两端接的是何种设备．如果相连的是接线盒、接线箱、灯头盒，因定额中已分别综合了接头线的长度，其穿线工程量为管长乘以管内穿线的根数，即为单线总长度；如果配管两端所连接的是设备，其穿线工程量还需按规定考虑连接设备的导线预留量。

《电气工程预算讲义》课件

05
电气工程预算案例分析
某住宅小区电气工程的预算编制，包括照明系统、配电系统、防雷接地系统等。
案例概述
详细列出了各项电气工程子项的预算费用，包括电线电缆、电气设备、安装材料等。
预算明细
对各项费用进行了合理分配，确保预算的准确性和合理性。
预算分析
总结了该案例中遇到的问题和解决方案，为今后的电气工程预算提供参考。
全面审核
对重点项目或高成本部分进行重点审查，适用于时间紧、任务重的审核情况。
重点审核
将实际数据与历史数据、类似项目进行对比，找出差异原因。
对比分析
事前控制
在项目开始前制定详细的预算计划，为后续成本控制提供依据。
事中控制
在施工过程中实时监控成本，确保实际支出成本与预算进行对比分析，总结经验教训。
税金
是指施工企业完成所承包工程后的盈利，按照国家规定的企业所得税税率计算。
利润
是指施工现场按规定交纳的工程排污费。
包括定额编制管理费和劳动定额测定费等。
其他费用
工程排污费
03
电气工程预算的编制步骤
资料收集
收集电气工程相关的设计图纸、施工图纸、施工合同、招标文件等资料。
现场勘查
实地考察施工现场，了解电气工程的实际情况，包括施工环境、施工难度等。
某工厂电气工程的预算编制，涉及供配电系统、自动化控制系统、照明系统等。
案例概述
预算明细
预算分析
经验教训
详细列出了各项电气工程子项的费用，包括高低压成套设备、自动化控制设备、电缆等。
对各项费用进行了合理分配，确保预算的准确性和合理性。
总结了该案例中遇到的问题和解决方案，为今后的电气工程预算提供参考。
THANKS

建筑电气工程施工图预算编制

0.3m 0.5m 0.5m 1.0m 0.8m 0.5m
从最后一个支点算起支线预留从设备端子接口算起从最后一个支点算起支线预留从设备端子接口算起
第二节建筑强电安装工程量计算
固定母线的金具包括在母线安装定额内，但属于未计价材料，按设计用量加1%损耗计算。不包括母线支持绝缘子的安装，也不包括母线钢托架、支架的制作与安装。高压支持绝缘子安装，以“个”或“柱”计量；低压母线电车绝缘子安装，以“个”计量；钢托架、支架的制作安装以“100kg”计量。母线伸缩接头（补偿器）安装以“个”计量。补偿器费用另计。母线与设备连接，需焊铜铝过渡端子，或安装铜铝过渡线夹时，以“个”计量。过渡板属于未计价材料。母线调试另列项目计算。
13、铝母线安装，m 14、铝母线支架制作，kg 15、铝母线支架安装， kg 16、母线调试，3段 17、高压支持绝缘子安装，个 18、电力变压器800/10安装，1台 19、变压器系统调试，1系统 20、绝缘子等耐压试验，个测试件
第二节建筑强电安装工程量计算
例4 根据下列变配电工程图的条件列项并计算工程量，要求从拉紧悬式绝缘子算至负荷开关QL为止。(课堂练习)
第二节建筑强电安装工程量计算
（2）杆上配电设备安装跌开式熔断器、避雷器、隔离开关的安装分别以“组”计量。油开关、配电箱分别以台计量，其进出线不包括焊（压）接线端子，产生时，另列项目计算。注意：杆上配电设备安装，不能与前述配电设备安装定额混淆使用。二、母线及绝缘子安装工程量计算母线（WB）安装分变配电装置高压母线和车间配电低压母线安装，预算中注意区分。 1、母线安装工程量计算母线以刚度划分：硬母线、软母线；母线以材质分：铜母线(TMY)、铝母线(LMY)、钢母线(Ao); 按母线断面形状分：带形、槽形、管形、组合形；按安装方式分：带形分1、2、3、4片；组合分2、3、10、14、18、26根。

电气施工图识图及工程量计算图文精讲

❖ 2 本工程设总等电位联接。应将建筑物的PE干线、电气装置接地极的接地干线、水管等金属管道、建筑物的金属构件等导体作等电位联接。等电位联结做法按国标02D501－2 《等电位联接安装》。
❖ 3 所有带洗浴设备的卫生间均作等电位联接，具体做法参见98ZD501—51、52。
❖ 4 过电压保护：在电源总配电柜内装第一级电涌保护器(SPD)。
❖
例如，图16-1所示为某商场楼层配电箱照明
配电系统图。
❖
再来看一个例子，图16-2所示为一住宅楼
照明配电系统图，请自己根据前面的知识进行识读。
图16-1 某商场楼层配电箱照明配电系统图
Back
图16-2 某住宅楼照明配电系统图
Back
1.3 平面布置图
❖ 1 照明、插座平面图 ❖ (1) 照明平面图的用途、特点 ❖ 主要用来表示电源进户装置、照明配电箱、灯
力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
Байду номын сангаас
YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套四芯电力电
缆。
⑵ 控制电缆：用于传输控制电流常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据
① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4
❖ 识读一套电气施工图，应首先仔细阅读 ❖ 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施工中的注意事项以及在图纸中未能表达清楚的事宜。
❖ 下面的例子是某公寓的电气设计说明，通过它来初步了解电气施工图的设计说明。

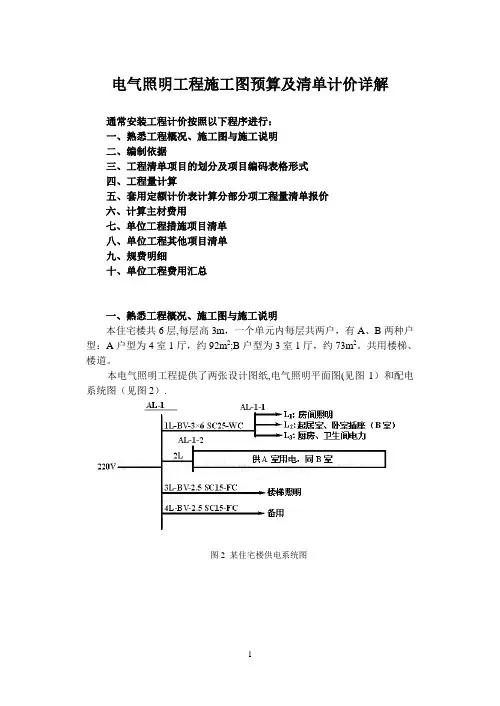

电气照明工程施工图预算及清单计价详解

电气照明工程施工图预算及清单计价详解通常安装工程计价按照以下程序进行：一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总一、熟悉工程概况、施工图与施工说明本住宅楼共6层,每层高3m，一个单元内每层共两户，有A、B两种户型：A户型为4室1厅，约92m2;B户型为3室1厅，约73m2。

共用楼梯、楼道。

本电气照明工程提供了两张设计图纸,电气照明平面图(见图1）和配电系统图（见图2）.图2 某住宅楼供电系统图图1 某住宅楼电气照明平面图2由图2的配电系统图可知，每层住宅楼采用220V单相三线系统供电。

在楼道内设置一个配电箱AL-1，安装高度为1.8m,配电箱有4路输出线，其中，1L为A户供电，2L为B户供电，导线使用铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，敷设方式为沿墙暗敷，3L供楼梯照明，4L为备用,3L、4L的预算省略。

A户、B户在室内各安装一个配电箱AL—1-2、AL—1—1，其安装高度为1。

8m，分别采用3路供电，其中L l供各房间照明,L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电.房间内所有照明、插座管线均选用了2。

5mm2铜芯塑料绝缘线，穿线管使用20mm管径的PVC硬质塑料管，敷设在现浇混凝土楼板内,竖直方向为暗敷设在墙体内。

照明回路沿墙和楼顶板暗敷，插座回路沿墙和楼地板暗敷。

所有开关距地1.4m安装，插座距地0.4m安装。

二、编制依据（本电气照明工程清单计价）主要编制依据有：①工程施工图（平面图和系统图）和相关资料说明。

②《江苏省建设工程工程量清单计价项目指引》。

③《江苏省安装工程计价表》（2004年)。

④国家和工程所在地区有关工程造价的文件.三、工程清单项目的划分及项目编码表格本电气照明工程可划分成11个清单安装项目：1、照明配电箱安装；2、小电器板式开关安装;3、小电器插座安装;4、电气配管（电线钢管敷设）；5、电气配管(电线PVC管敷设）；6、电气配管（接线盒安装）；7、电气配线（6mm2铜芯塑料绝缘线的管内穿线）;8、电气配线(2。

电气工程施工图预算的编制资料课件

将实际施工图预算与类似项目进行对比，找出差异并分析原因，适用于具有可比性的多个项目。
常见病审核法
针ቤተ መጻሕፍቲ ባይዱ电气工程施工图预算中常见的问题和错误进行审核，如计算错误、重复计算等。
调整方法
调整工程量
根据实际情况和审核结果，对工程量进行增减调整，确保预
算与实际施工相符。
调整定额套用
根据审核结果，对不合理的定额套用进行调整，选择合适的定额进行计价。
电气工程施工图预算的编制资料课件
目录
• 电气工程施工图预算概述 • 电气工程施工图预算的编制方法 • 电气工程施工图预算的编制步骤
目录
• 电气工程施工图预算的审核与调整
• 电气工程施工图预算的案例分析
01
电气工程施工图预算概述
定义与目的
定义
电气工程施工图预算是根据已批准的电气工程施工图纸、相应的工程预算定额、取费标准、建设地区的自然和技术经济条件等资料，预先计算和确定建设项目的投资经济文件。
包括地理位置、地质条件、气候条件、资源状况、运输条件等，对确定人工、材料、施工机械台班单价等有重要影响。
02
电气工程施工图预算的编制方法
单位工程法
将整个电气工程按照其构成部分划分为若干个单位工程，分别进行预算编制的方法。
单位工程法是电气工程施工图预算编制中常用的一种方法。它将整个电气工程按照其构成部分划分为若干个单位工程，如照明工程、防雷接地工程、变配电工程等。然后，根据各单位工程的施工图纸、工程量清单、材料设备清单等资料，分别进行预算编制。这种方法能够提高预算的准确性和针对性，适用于规模较大、施工内容复杂的电气工程。
核对计算结果
核对计算出的工程量，确保其准确性和完整性，对于有疑问或错误的地方及时进行调整和修正。

电气施工图预算课件

工程量清单法
根据工程量清单和综合单价，计算出工程的全部费用。
03
02
单价法
根据工程量和单位工程的单价，计算出工程的全部费用。
综合单价法
根据综合单价和工程量，计算出工程的全部费用。
04
02 电气施工图解读
电气系统图解读
总结词
电气系统图是电气施工图的核心，展示了整个电气系统的构成和运行原理。
1. 自审
核对电气施工图，检查工程量计算、单价套用、费用计取等是否准确合理。
2. 提交审核
将电气施工图预算提交给业主或相关机构进行审核，并配合审核人员进行必工图预算进行调整，包括增减工程量、调整单价、调整取费标准等。
4. 报批
将调整后的电气施工图预算报送相关机构审批，并按照审批意见进行必要的修改和调整。
材料费调整
根据实际情况和市场变化，对材料费进行调整，以反映当前的市场价格水平。
机械费计算
机械费
根据施工图纸和定额规定的机械台班用量、机械台班单价进行计算，包括租赁费、折旧费、维护费等费用。
机械费调整
根据实际情况和市场变化，对机械费进行调整，以反映当前的市场价格水平。
其他直接费用计算
其他直接费用
实际案例二：商业中心电气施工图预算
总结词
商业中心电气施工图预算是针对商业用电需求的预算，涉及到商铺、办公室、会议室等不同场所的用电需求。
详细描述
商业中心电气施工图预算需要考虑商业中心的规模、业态、楼层高度等因素，根据不同的需求进行预算编制。预算中需要包括电线、电缆、配电箱、照明灯具、开关插座等材料和设备的数量、规格、品牌、单价等信息，以及人工费、税费等其他费用。此外，还需要考虑商业中心的特殊用电需求，如大型商铺的空调用电等。

电气预算讲义PPT课件

第二章、《2008年天津市安装工程预算基价》相关内容
第二章、《2008年天津市安装工程预算基价》相关内容
一、安装工程预算定额内容组成
（1）册说明主要介绍定额的内容、适用范围、编制依据、适应条件和工作内容，人工、材料、施工机械台班消耗量和相应预算价格的确定方法、确定依据等。
（2）目录为查找、检索定额项目提供方便。
（3）分章说明主要说明本章定额的适用范围、内容、计算规则及有关定额系数的规定等。
（4）定额表定额表包括：分节工作内容、注、各子目定额的人工、材料、施工机械台班消耗量指标及定额基价、综合基价、未计价材料等。
（5）附录附录一般有以下内容： ① 工程量计算方法及有关规定、附图等 ② 材料、构件、元件等质（重）量表、配合比表、损耗率表等 ③ 材料价格取定表 ④ 施工机械台班单价表等。
2、规范中规定的各种事件时限要求
条文发包人应对承包人递交的竣工结算书签收，拒不签收的，承包人可以不交付竣工工程。
条文发包人在收到承包人递交的竣工结算书后，应按合同约定时间核对。
同一工程竣工结算核对完成，发、承包双方签字确认后，禁止发包人又要求承包人与另一个或多个造价咨询人重复核对竣工结算。
预算基价由人工费、材料费、机械费和企业管理费
一、人工费 1、定额基价中人工费由综合工和其他人工费组成，工日单价按工种技术含量不同分为三类：一类工每工日元；二类工每工日元；三类工每工日元。安装工程中大部分工日为二类工。由于定额中人工费还含有其他人工费，所以定额人工费÷工日单价≠综合工日数。
2、目前公司劳务清包分包合同中所指的定额工日为综合工，分包人工费＝定额中综合工日数*分包投标人工单价，定额人工费中其他人工费与分包人工费无关。

建筑电气施工图预算精讲共113页文档

建筑电气施工图预算精讲
