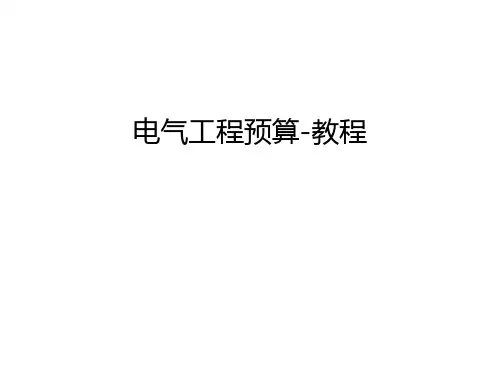

电气工程预算_教程

  • 格式：ppt
  • 大小：14.84 MB
  • 文档页数：255

下载文档原格式

  / 255

合集下载

《电气工程预算》PPT课件

《电气工程预算》PPT课件
❖ 施工机械使用费=Σ（工程量*机械定额台班消耗量* 机械台班综合单价）+其他机械使用费
整理ppt
4
电气工程综述
❖ 电气工程是指施工企业依照施工图设计的内容,将规定的 线路材料、电气设备及装置性材料等，按照规程规范的要求 安装到各用电点，并经调试验收的全部工作。它包括：内线 工程、外线工程、变配电工程、动力及照明工程、防雷接地 等。
❖ 高层建筑增加费（指高度在6层或20米以上的工业 与民用建筑）按定额说明要求计算。
整理ppt
11
工程量计算规则及定额套用
❖ 电气安装工程量的计算，主要是按照电气施工图和 电气安装预算定额和工程量计算规则规定的内容进 行计算。
❖ 电气施工图表明了电气设备和线路工程的型号、规 格、安装及管线敷设方法和具体位置，可以按照一 定的比例计算管线长度并在施工图提供的资料中计 算电气设备和材料的数量。
动力工程的主要施工内容是设备安装，对电气设备 进行就位、调平、找正、固定与接线、接地等。 （四）变配电工程：由变压器、高低压配电装置、继 电保护与电气计量等二次设备和二次接线构成的室 内变电所（站、室）。 （五）防雷工程：建筑物和电气装置的防雷设施。 （六）电气接地工程：各种电气装置的保护接地、工 作接地、防静电接地装置等。
1、各种柜、屏（盘）按照功能、容量化分项目。按功能化分 为控制屏、继电信号屏等，按容量化分为硅整流柜、可控 硅等。
2、各种动力、照明成套配电箱均以箱体半周长划分项目。
3、焊（压）接线端子定额只适用于导线，电缆终端头制作、 安装定额中已包括压接线端子，不得重复计算。
4、盘柜配线仅适用于盘上小设备元件的少量现场配线，不适
❖ 人工费=Σ（工程量*人工工日概预算定额*相应等级 的日工资单价）

电气工程施工图预算编制培训课件

电气工程施工图预算编制培训课件
3）穿墙导管安装 10kv以下穿墙导管安装以“个”计量。耐压试验另计。 4）悬式绝缘子、支柱绝缘子、穿墙导管耐压试验 以“10个测试件”计量。 5）穿通板安装 穿通板是为了安装和支持穿墙套管，其安装制作以“块”计量。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
例1 根据下列变配电工程图的条件列项并计算工程量，要求从 拉紧悬式绝缘子算至避雷器F为止。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
三、高压控制台、柜、屏安装及低压配电控制设备安装工程量计算 1、高压控制台、柜、屏安装，以“台”计量。执行相关定额。 2、低压配电装置安装：以“台”计量。执行相关定额。注意高低 压执行定额不同。 3、落地式高压柜及低压柜安装 除按相应定额计算各自的安装费用之外，还必须计算基座费用。 （1）槽（角）钢基座安装以“m”计量，执行相应定额。基座制作 所需的槽（角）钢材，按未计价材料计算。基座长度按下式计算。
预留 长度
说明
0.3m 0.5m 0.5m 1.0m 0.8m 0.5m
从最后一个支点算起 支线预留 从设备端子接口算起 从最后一个支点算起 支线预留 从设备端子接口算起
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
① 固定母线的金具包括在母线安装定额内，但属于未计价材 料，按设计用量加1%损耗计算。不包括母线支持绝缘子的 安装，也不包括母线钢托架、支架的制作与安装。
建筑电气工程施工图预算
第二节 建筑强电安装工程量计算
例3 根据下列变配电工程图的条件列项并计算工程量，要求从 拉紧悬式绝缘子算至变压器TM为止。
11、3、1铝0k母v悬线式安绝装缘，子m安装，3串 21、4、悬铝式母绝线缘支子架支制架作制，作k，g kg （ 15钢、材铝为母未线计支价架材安料装！，）kg 31、6、悬母式线绝调缘试子，支3架段安装 ，kg 41、7、跌高落压式支熔持断绝器缘安子装安，装1，组个 51、8、跌电落力式变保压险器支8架00制/1作0安，装kg，1台 6712、 、90、 、跌 高变 绝落 压压 缘式 穿器 子保 通系 等险 板统 耐支制调 压架作试试安安，验装装，1，，系个k1统测块g 试件 8、10kv穿墙套管安装，3个 9、避雷器FS-10安装，1组 10、避雷器支架制作， kg 11、避雷器支架安装， kg 12、避雷器调试，1组

电气安装工程预算培训课件

电气安装工程预算培训课件

该预算中包括了材料费、人工 费、机械费、管理费、利润等 费用，其中材料费占比最大， 约为60%，人工费占比其次， 约为20%。该预算中还考虑了 风险因素和不可预见费用。
04
电气安装工程预算软件应用
电气安装工程预算软件的基本功能与优势
自动化计算
软件能够自动进行工程量的计 算，减少人工计算的工作量。
作用
电气安装工程预算是施工企业进行成本控制、考核经济效益 的重要依据，也是业主进行投资估算和方案选择的重要依据 。
电气安装工程预算的构成要素
工程实体费用
包括人工费、材料费、设备费等 ，这些费用是构成工程实体的基
础。
措施费用
包括安全文明施工费、临时设施费 、夜间施工费等，这些费用是对工 程实施过程中的各种措施进行补偿 的费用。
电气安装工程预算培训 课件
汇报人： 2023-11-25
目 录
• 电气安装工程基础知识 • 电气安装工程预算编制 • 电气安装工程预算实例分析 • 电气安装工程预算软件应用 • 电气安装工程预算常见问题与对策 • 电气安装工程预算的发展趋势与展望
01
电气安装工程基础知识
电气安装工程的定义与分类
预算审查片面
由于审查范围过于狭窄，导致预算中 存在漏洞或缺陷。
03
04
对策
扩大预算审查范围，对预算进行全面 、系统的审查。
预算审查拖延
由于审查过程过于繁琐或拖延，导致预算编 制进度受到影响。
05
06
对策
优化审查流程，提高审查效率，确保预算编制 进度的顺利进行。
预算执行过程中的常见问题与对策
预算执行不到位
电气安装工程预算
该建筑的电气安装工程预算包括了强电、弱电、消防电气等系统的安装工程，预算金额为 1000万元，工程量为5000平方米。

建筑电气工程预算电子教案

建筑电气工程预算电子教案

建筑电气工程预算电子教案第一章：建筑电气工程预算概述1.1 教学目标让学生了解建筑电气工程预算的定义和作用。

让学生掌握建筑电气工程预算的基本流程和原则。

1.2 教学内容建筑电气工程预算的定义和作用建筑电气工程预算的基本流程建筑电气工程预算的原则1.3 教学方法采用讲授法，讲解建筑电气工程预算的定义和作用，以及基本流程和原则。

采用案例分析法，分析实际建筑电气工程预算的案例，让学生更好地理解预算的流程和原则。

1.4 教学评估通过课堂提问，检查学生对建筑电气工程预算的定义和作用的理解。

通过案例分析，评估学生对建筑电气工程预算流程和原则的应用能力。

第二章：建筑电气工程预算的准备工作2.1 教学目标让学生了解建筑电气工程预算的准备工作。

让学生掌握建筑电气工程预算准备工作的方法和步骤。

2.2 教学内容建筑电气工程预算的准备工作建筑电气工程预算准备工作方法和步骤2.3 教学方法采用讲授法，讲解建筑电气工程预算的准备工作以及方法和步骤。

采用案例分析法，分析实际建筑电气工程预算的准备工作案例，让学生更好地理解预算准备工作的方法和步骤。

2.4 教学评估通过课堂提问，检查学生对建筑电气工程预算的准备工作的理解。

通过案例分析，评估学生对建筑电气工程预算准备工作方法和步骤的应用能力。

第三章：建筑电气工程预算的编制3.1 教学目标让学生了解建筑电气工程预算的编制。

让学生掌握建筑电气工程预算编制的方法和步骤。

3.2 教学内容建筑电气工程预算的编制建筑电气工程预算编制的方法和步骤3.3 教学方法采用讲授法，讲解建筑电气工程预算的编制以及方法和步骤。

采用案例分析法，分析实际建筑电气工程预算的编制案例，让学生更好地理解预算编制的方法和步骤。

3.4 教学评估通过课堂提问，检查学生对建筑电气工程预算的编制的理解。

通过案例分析，评估学生对建筑电气工程预算编制方法和步骤的应用能力。

第四章：建筑电气工程预算的审核4.1 教学目标让学生了解建筑电气工程预算的审核。

[预算入门]电气工程算量及套价实例讲解(附图)

[预算入门]电气工程算量及套价实例讲解(附图)

综合单价：9.18元
工程内容 序 号
单 数量 其中／元
位
人工 材料费
费
机械使 综合 用费 费
小计/元
1 铍锌钢管
m 30 38.40 9.60
5.40
DN20 暗配
2 铍锌钢管 DN20
m 30.9
108.15
3 暗装扫线盒 个 6
6.30 12.90 0
4 接线盒
个 6.12
18.36
5 暗装开关盒 个 5
计量单位：m
项目编码： 030212003001
工程数量：80
项目名称：电气配线 管内穿线BV2.5 mm² 综合单价：2.44元
工程内容 序 号
单 数量 位
其中／元
人工 材料费 费
机械 使用 费
小计/ 元
综合费
1 管内穿线 m 82 BV2.5 mm²
18.86 14.76 0
18.86 52.48
（1）配管配线系指从配电控制设备到用电器具
的配电线路以及控制线路的敷设。工艺上分明 配和暗配两种形式。各种配管应区别不同敷设 方式，部位及管材材质，规格，以“延长米” 计算。计算时不扣除管接线箱（盒）、灯头盒、 开关盒所占长度。其计算要领是从配电箱算起， 沿各回路计算；同时应考虑按建筑物自然层进 行划分。或者按照建筑形状分片计算。
项目编码 序 号
1 03021200 1001
项目 名称
电气 配管
工程内容 综合单价组成
人工 材料 机械 费 费 使用
费
铍锌钢管 1.68 5.64 0.18 DN20 暗配 包括接线盒6 个、开关盒5 个安装、接 地
综合单 价/元 综合 费
1.68 9.18

电气安装工程预算ppt课件

电气安装工程预算ppt课件
电气安装 工程 预算
一、电气施工图
• 1、施工图的图纸目录 • 2、施工阐明 • 3、设备资料表 • 4、平断面图 • 5、系统接线图 • 6、原理接线图 • 7、安装接线图 • 8、详图 • 详图分大样图和规范图两类。
二、怎样阅读电气安装施工图
• 首先应阅读施工阐明，了解该项工程的总体情 况，领会设计意图，施工范围，详细施工要求 等。然后看该工程的电气主接线图，掌握其电 气配置情况和变配电特点，并结合阅读总平面 布置图，对屋外、屋内配电安装、进线和出线、 各种电压等级的配电方式均应有了解。之后， 再阅读电气施工的剖面〔断面〕图等，看明白 各设备的安装方式，相互衔接、运用的资料、 敷设的电缆导线等。更详细一些的可以查看电 气设备的安装接线图、原理展开图以及施工详 图，搞清楚相互间的电缆联络、电缆敷设方式 等。
• 图例--识图的辅助工具
高 压 开 关 柜 型 号 含 义
• 例如：LGJ-2×50+1×20
• 钢芯铝绞线2根50mm2和1根20mm2
• 2、型线：铜母线〔TMY〕
•
铝母线〔LMY〕
•
扁钢
•
母线槽〔三相三线、三相四线、
三相五线〕
• 例如：TMY-4〔100×8〕+80×6 K
• (2)小数取定。①安装费：设备和安装性资料安装费单价按预算 定额取定，有几位小
• 数取几位小数，合价时按四舍五入取整数。安装性资料安装工 程量单位按定额要求单位计列；②设备费：设备的单价、合价 一概取整数；⑧主要资料费：主要资料单价取二位小数，合价 计算一概按四舍五入取整数；④工程量：设备工程量取整数。 安装性资料工程量普通取整数，但按吨或loom等为单位者取二 位小数。
• (3)资料损耗率的计算。为便于计算和校核，并使图纸中数量与 预算数量获得一致，普通按定额规定损耗率乘以应加损耗的资 料费合价求得，或者按一样性质的几项资料费的合价相加，再 乘以损耗率求得。

[入门]电气工程施工图预算编制详解(含图例及计算)

[入门]电气工程施工图预算编制详解(含图例及计算)

第四章 电气设备安装工程定额与预算
第二节 建筑强电安装工程量计算
1.变压器安装工程量计算 （1）变压器安装，按不同电压等级、不同容量、不同类型。 变配电电压等级一般均为10KV以下； 变压器电压容量为100—2500KVA； 变压器类型分为油浸电力变压器、杆上变压器、整流电力变压 器、电炉变压器、干式变压器等。 1）变压器安装包括的内容： 变压器安装定额中包括的内容有：开箱检查、本体就位、器身 检查、套管、油枕及散热器的清洗、油柱试验、风扇、油泵电 机的清洗检查接线，附件安装、垫铁及止轮器制作安装、补充 变压器油、安装后整体密封试验、接地、补漆。 2）电力变压器安装定额不包括的内容： 下列内容必须另列项目进行计算 电力变压器系统调试
第一节 施工图常用图形符号
第四章 电气设备安装工程定额与预算
第二节 建筑强电安装工程量计算
第二节 建筑强电安装工程量计算 本节内容：
1、变配电装置工程量计算 2、母线及绝缘子安装工程量计算 3、高压控制台、柜、屏安装及低压配电
控制设备安装工程量计算 4、电缆工程量计算
5、配管配线工程量计算 6.电机安装的检查接线与调试工程量计算
常用图形符号详见下表 记住这些常用符号的方法不是一个个地去
第四章 电气设备安装工程定额与预算
图8.1 常见电气图形
第四章 电气设备安装工程定额与预算
名称
标注文字符号
常见的线路敷设方式如表8.1所示。 表8.1 线路敷设方式的标注
名称
标注文字符号
穿焊接钢管敷设 SC
穿电线管敷设
MT
穿硬塑料管敷设 PC
穿阻燃半硬聚氯乙烯管敷设
FPC
电缆桥架敷设
CT
金属线槽敷设
MR

电气工程安装概预算 第三部分 工程量计算

电气工程安装概预算 第三部分 工程量计算

适用范围详见教材：P36
2 配电箱 （计算个数） （2）照明配电箱
常用型号： ➢XXM系列，为悬挂式低压照明配电箱 ➢XRM系列，为嵌墙式低压照明配电箱
X M （R）— —
设计序号 安装方式 照明 低压电力配电箱
方案号
适用范围详见教材：P37
3 电能表 （计）——三相三线制电路 ➢三相电能表（三元件）——三相四线制电路
图1 接线原理图
上图所示，解读如下： 在物理实验室房间里有2个灯和1个电风扇。2个灯由一
个开关控制，电风扇由一个调速开关控制，走廊里有1个灯 和一个开关控制等。灯和电风扇均为单相用电设备，只需 要接2根线，火线（相线L）和零线（中性线N）。其中火线 要经过开关后再接到用电设备上。当开关合上时，开关线 才有电，灯或电风扇才可能有电流通过而工作。当开关断 开时，开关线没有电，灯或电风扇也没有电，更换灯管和 维修时比较安全。
2）垂直方向的敷设线管计算
垂直方向的线管敷设（沿墙、柱引上或引下）， 其配管长度一般应根据楼层高度和箱、柜、盘、 板、开关、插座等的安装高度进行计算，如图3.2 所示。
图3.2 线管垂直长度计算示意图
3）埋地的敷设线管计算
图3.3为配管埋地敷设示意图。设图中配电箱安装高度底边距 地1.5米；插座距地0.3米；配电箱至插座配管为沿墙、地面 暗敷设，设埋地深度0.1米；
图3.6 办公楼照明工程局部平面布置图
【解】 根据定额套用与工程量计算规则，按照电 气照明工程系统组成，可按照明控制设备、配管配 线、照明器具、接线盒等顺序计算工程量，如表 2.11所示。
图3.6 办公楼照明工程局部平面布置图
序 号
定额 编号
1
2 3
工程量计算表

电气工程预算-教程教案资料

电气工程预算-教程教案资料
（7）槽型母线与发电机、变压器连接以“台” 为定额计量单位，与断路器、隔离开关连接以“组”
（8）共箱母线安装、低压封闭式插接母线槽安 装以“10m”
（9）封闭母线槽进出分线箱安装以“台”为定
（10）重型母线安装以“吨”为定额计量单位， 重型母线伸缩器以“个”为定额计量单位，导板制
（11）重型母线接触面加工以“片/单相”为定
配电箱（盘）按产品划分有定型产品（标准配 电箱、盘）、非定型成套配电箱（非标准配电箱、 盘）及现场制作组装的配电箱（盘）。标准配电箱 （盘）是由工厂成套生产组装的；非标准配电箱 （盘）是根据设计或实际需要订制或自行制作。如 果设计为非标准配电箱（盘），一般需要用设计的 配电系统图到工厂加工订做。
（1） 电力配电箱过去被称为动力配电箱，由于后一
4.3.1.3 母线、绝缘子
（1）绝缘子安装以“10串（10个）”为定额计
（2）穿墙套管安装以“个”为定额计量单位；
（3）软母线安装、软母线引下线、跳线及设备 连接以及组合软母线安装以“跨／三相”为定额计
（4）带形铜、铝母线及其引下线安装以“10m/
（5）带形母线用伸缩接头及铜过渡板安装以
（6）槽型母线安装以“10m／单相”为定额计
母线按照材质可分为铜母线、铝母线、钢母线
母线按形状可分为带形、槽型、封闭插接及重 型
（2） 主要作用是绝缘和固定母线和导线。可以分为
户内和户外两种，以及悬串式绝缘子。户内绝缘子 有1~4孔，户外绝缘子为1孔、2孔和4
绝缘子一般安装在高、低压开关柜上，母线桥
①低压针式绝缘子。在500V以下架空线路作绝
4.2 室内电气施工图的识读
4.2.1 室内电气施工图的基本内容
室内电气施工图的内容包括首页、电气系统图、 平面布置图、安装接线图以及大样图和标准图等。

电气设备安装工程预算

电气设备安装工程预算

二、电气工程算量
6. 电气配管工程量计算
先管后线；先系统，再平面；由始至终。
管长=水平长（量）+垂直长（算）
水平方向敷设的线管，以各配件安装平面位置中心点为基 准点，量出水平长度，也可借用建筑物平面图所标墙、柱轴线 尺寸和实际到达位置进行管长度的计算。
垂直方向的管，一般沿墙、柱引上或引下，其工程量计算 与楼层高度、板厚及与箱、柜、盘、板、开关等设备安装高度 有关，以标高差计算垂直长度。
1.电气施工图的分类 设计说明 主要设备材料表 系统图 电气平面图 控制原理图 大样图（非国标）
不是每套图纸都有，其中详图对预算有重要作用。
一、电气工程识图
2.电气施工图识图的方法 系统图与平面图结合，要注意弄清整个配电网络的结构
与组成。
2.电气施工图识图的基本要求 熟悉常用图例和符号，熟悉电气施工图的一般表示方法。
二、电气工程算量
6. 电气配管工程量计算 先管后线；先系统，再平面；由始至终。
KX表示回路名称
BV-3X4 表示导线或者 电缆类型、规格及根数
PVC20 表示配管材质 与规格
WC，CC表示管线敷 设方式
L.N.PE表示是导线作 用
常见配管材质及规格和符号
SC：钢管 ；KGB：扣压式薄壁钢管；PC：硬质 塑料管；CT：电缆桥架等等
第二册 第十三章 照明器具
二、电气工程算量
6. 电气配管工程量计算
先管后线；先系统，再平面；由始至终。
（1）配管工程的一般规定 各种配管工程应区别不同敷设方式（明、暗敷设）、敷 设位置及管子材质、规格以“延长米”为单位计算，不扣除 管路中间的接线箱（盒）所占的长度。 电线管、钢管配管工作内容包括：测位、划线、打眼， 埋螺栓、锯管、套丝、煨弯、配管、接地、刷漆，防爆钢管 还包括试压。

电气工程安装概预算第三部分工程量计算

电气工程安装概预算第三部分工程量计算
想懂得配线用旳保护管旳管长和线长，就需要懂得配管旳 途径怎样，管中应穿几根线，这就需要有实践经验才干懂 得配管怎样布置合理，做到既省管又省线，既安全又可靠， 既美观又以便等。
2）配管配线途径分析 （1）有装饰吊顶时旳配管配线 ①分支1到走廊灯开关回路分析。 从走廊灯到接线盒旳管长为0.75 m+0.35 m（离墙要有距 离）=1.1 m，线数为3根（L、N、K1），长度为3×1.1 m=3.3 m。 K2上方吊顶内接线盒又有3个分支：到开关K2；到浴室灯； 到男卫生间灯。到开关K2，线数3根（L、K1、K2），管 长4 m-0.3 m-1.3 m=2.4 m，线长3×2.4 m=7.2 m，从K2 到K1，管长0.2 m，线长2×0.2 m=0.4 m。到浴室第一种 灯，线数2根（N、K2），管长1.5 m（图百分比太小，只 能估算），线长2×1.5 m=3 m，再到第2个灯，可自行分 析。到男卫生间灯，线数2根（N、L），最佳先配到灯， 再从灯到开关K3，与先配到开关K3相比，管长、线长基本 一样，但能够少用一种接线盒，故障旳概率也相对降低了。
避雷网敷设以“10m”为计量单位，工程量 按施工图图示延长米计算，其长度按施工图设 计水平和垂直要求长度另加3.9%旳附加长度（ 涉及转弯、上下波动、避绕障碍物、搭接头所 占长度）计算，即
避雷网敷设长度（m）＝施工图设计长度（ m）×（1＋3.9%）
4、避雷引下线敷设
按不同敷设方式划分，有利用金属构件引下，沿建 筑物、构筑物引下，利用建筑物主筋引下和断接卡 子制作、安装。
1） 水平方向旳敷设线管计算
水平方向敷设旳线管应以施工平面图旳管线走 向、敷设部位和设备安装位置旳中心点为根据，并 借用平面图上所标墙、柱轴线尺寸进行线管长度旳 计算，若没有轴线尺寸可利用时，则应利用百分比 尺或直尺直接在平面图上量取线管长度，如图3.1 所示。

《电气工程预算》PPT课件_OK

《电气工程预算》PPT课件_OK

主要用途 固定敷设用
用于盘内配 线及小功率 用电设备
备注 B—布线用 X—橡皮绝缘 V—塑料绝缘 L—铝芯（铜芯不 表示） R—软导线
23
• 线路敷设方式文字符号
中文名称
文字代号
中文名称
文字代号
明敷
E
暗敷
C
瓷瓶配线
K
铝卡线配线
AL
瓷卡配线
PL
塑料夹配线
PCL
穿阻燃半硬塑料管 FPC 配线
电线管配线
视电话系统。 三、供电系统 1 供电方式 本工程拟由小区低压配电网引来380V/220V三相四线电源，引至住宅首层总配电
箱，再分别引至各用电点；接地系统为TN-C-S 系统，进户处零线须重复接地， 设专用PE线，接地电阻不大于4Ω；本工程采用放射式供电方式。
2021/9/1
32
2 线路敷设
低压配电干线选用铜芯交联聚乙烯绝缘电缆（YJV）穿钢管埋地或沿墙敷设；支 干线、支线选用铜芯电线（BV）穿钢管沿建筑物墙、地面、顶板暗敷设。
（5） 建筑电气工程图对于设备的安装方法、质量要求以及 使用维修方面的技术要求等往往不能完全反映出来，所以在阅 读图纸时有关安装方法、技术要求等问题，要参照相关图集和 规范。
2021/9/1
6
二、电气施工图的组成
（1） 图纸目录与设计说明 包括图纸内容、数量、工程概况、设计依据以及图中未
能表达清楚的各有关事项。如供电电源的来源、供电方式、 电压等级、线路敷设方式、防雷接地、设备安装高度及安装 方式、工程主要技术数据、施工注意事项等。 （2） 主要材料设备表
平面布置图是电气施工图中的重要图纸之一，如 变、配电所电气设备安装平面图、照明平面图、防雷 接地平面图等，用来表示电气设备的编号、名称、型 号及安装位置、线路的起始点、敷设部位、敷设方式 及所用导线型号、规格、根数、管径大小等。通过阅 读系统图，了解系统基本组成之后，就可以依据平面 图编制工程预算和施工方案，然后组织施工。

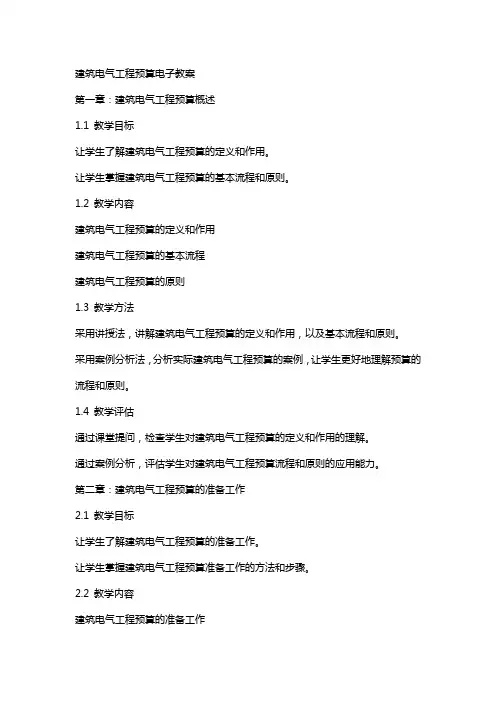

建筑电气工程预算电子教案

建筑电气工程预算电子教案

建筑电气工程预算电子教案一、教学目标1. 了解建筑电气工程预算的基本概念、作用和重要性。

2. 掌握建筑电气工程预算的编制方法和步骤。

3. 熟悉建筑电气工程预算的常用术语和符号。

4. 学会阅读和分析建筑电气工程图纸。

5. 能够根据图纸和规范计算建筑电气工程量。

二、教学内容1. 建筑电气工程预算的基本概念预算的定义预算的作用预算的重要性2. 建筑电气工程预算的编制方法和步骤预算的编制方法预算的编制步骤3. 建筑电气工程预算的常用术语和符号常用术语常用符号4. 建筑电气工程图纸的阅读和分析图纸的阅读方法图纸的分析方法5. 建筑电气工程量的计算工程量的定义工程量的计算方法工程量的计算步骤三、教学方法1. 讲授法：讲解建筑电气工程预算的基本概念、作用、重要性、编制方法、步骤、常用术语、符号、图纸阅读和分析方法以及工程量的计算。

2. 案例分析法：分析实际建筑电气工程预算案例，使学生更好地理解和掌握预算编制方法。

3. 实践操作法：让学生动手操作，实际计算建筑电气工程量，提高学生的实际操作能力。

四、教学资源1. 教材：建筑电气工程预算教材。

2. 课件：建筑电气工程预算相关课件。

3. 图纸：建筑电气工程图纸。

4. 计算软件：建筑电气工程预算计算软件。

五、教学评价1. 课堂问答：检查学生对建筑电气工程预算基本概念、作用、重要性、编制方法、步骤、常用术语、符号、图纸阅读和分析方法以及工程量的计算的掌握情况。

2. 案例分析：评估学生分析实际建筑电气工程预算案例的能力。

3. 实践操作：检查学生动手操作能力，正确计算建筑电气工程量。

4. 期末考试：全面测试学生对建筑电气工程预算知识的掌握程度。

六、教学内容6. 建筑电气工程预算的编制流程编制前的准备工作编制过程中的注意事项编制完成后的审核与修改7. 建筑电气工程预算的分类初步预算施工预算竣工预算8. 建筑电气工程预算的编制依据设计图纸施工规范工程量清单地区市场价格9. 建筑电气工程预算的编制技巧预算编制的要点预算编制的难点预算编制的技巧10. 建筑电气工程预算的审核与控制预算审核的内容与方法预算控制的原则与措施预算调整的原因与方法七、教学方法1. 讲授法：讲解建筑电气工程预算的编制流程、分类、编制依据、编制技巧以及审核与控制方法。

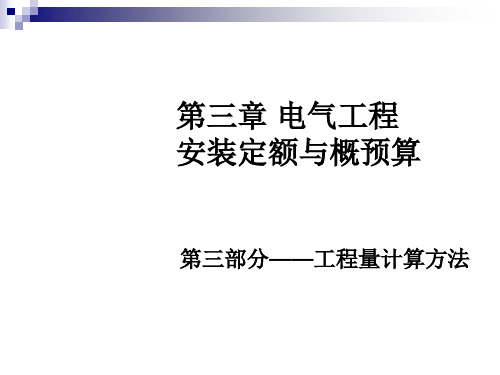

第三章电气工程安装概预算第三部分——工程量计算

第三章电气工程安装概预算第三部分——工程量计算
图3.6 办公楼照明工程局部平面布置图
【解】 根据定额套用与工程量计算规则，按照电气 照明工程系统组成，可按照明控制设备、配管配线 、照明器具、接线盒等顺序计算工程量，如表2.11 所示。
第三章电气工程安装概预算第三部分— —工程量计算
图3.6 办公楼照明第工三章程电气局工程部安装平概预面算第布三部置分—图 —工程量计算
联、四联等；单控是指对开关的控制回路而言的，如有两个控制 回路就叫双控了，一个就是单控；
每根相线之间的电压是380V ,而任意一根相线与中性线之间的 电压是220V。 （3）插座
“左零右相上接地” L——相线，即火线； N——零线， E或者PE为地线。
第三章电气工程安装概预算第三部分— —工程量计算
电气配线：按设计图示尺寸以单线延长米 计算
第三章电气工程安装概预算第三部分— —工程量计算
二、防雷及接地系统
1、避雷针制作、安装 注意问题： 避雷针制作的未计价主要材料是：针尖、针体
材料（如钢管、圆钢、铜质针尖等）。 避雷针安装不包括针体制作，独立避雷针加工
1.照明控制设备
主要指照明配电箱、板以及箱内组装的各种控制 开关、熔断器、计量仪表、盘柜配线等。照明工程 控制设备安装，分成套型控制设备和单体控制设备
安装。
2.配管、配线
配管、配线是指电气设备安装工程中配电线路 和配电线路保护管的敷设。
(1)配管（2)配线（3)接线盒
3.照明器具安装
第三章电气工程安装概预算第三部分—
则整个配管长度为：1.5米（箱底垂直至地面）＋0.1米（垂 直入地深）＋L1（配电箱与中间墙左插座水平距离，可用比 例尺在图上量出）＋0.1米（垂直出地面）＋0.3米（垂直入 插座）＋0.4米（垂直出插座入地）＋L2（中间墙两插座水平 距离，可用比例尺在图上量出）＋0.4米（垂直出地入插座） ＋0.4米（垂直出插座入地）＋L3（至右墙插座水平距离，可 用比例尺在图上量出）＋0.4米（垂直出地面入插座）

电气工程安装概预算——工程量计算

电气工程安装概预算——工程量计算
? 则整个配管长度为：1.5米（箱底垂直至地面）＋0.1米（垂 直入地深）＋L1（配电箱与中间墙左插座水平距离，可用比 例尺在图上量出）＋0.1米（垂直出地面）＋0.3米（垂直入 插座）＋0.4米（垂直出插座入地）＋L2（中间墙两插座水平 距离，可用比例尺在图上量出）＋0.4米（垂直出地入插座） ＋0.4米（垂直出插座入地）＋L3（至右墙插座水平距离，可 用比例尺在图上量出）＋0.4米（垂直出地面入插座）
度示意图。规定的导线预留长度，详见表 3.3。
? 图3.4导线与柜、箱、设备等相连预留长度示意图
表3.3 连接设备导线（每一根线） 预留长度表
序号
项目
预留长 度
说明
1
各种开关箱、柜、板
高＋宽
盘面尺寸
单独安装（无箱、盘）的铁壳开关、 2 闸刀开关、起动器、母线槽进出线 0.3米 以安装对象中心算起
盒等
PE接地线。
（2）单联、双联、三联、四联开关 单联开关就是面板上只有一个跷板的开关，其中还有双联、三
联、四联等；单控是指对开关的控制回路而言的，如有两个控制 回路就叫双控了，一个就是单控；
每根相线之间的电压是380V ,而任意一根相线与中性线之间的 电压是220V。 （3）插座
“左零右相上接地”
L——相线，即火线；
1） 水平方向的敷设线管计算
? 水平方向敷设的线管应以施工平面图的管线走 向、敷设部位和设备安装位置的中心点为依据，并 借用平面图上所标墙、柱轴线尺寸进行线管长度的 计算，若没有轴线尺寸可利用时，则应运用比例尺 或直尺直接在平面图上量取线管长度， 如图 3.1 所 示。
图3.1 线管
水平长度计算 示意图
? 【案例】 某办公楼照明工程局部平面布置如图 2.6所示。建筑物为混合结构，层高 3.3m。灯具为 成套型，开关安装距楼地面 1.4m；配电线路导线为 BV－2.5，穿电线管沿天棚、墙暗敷设，其中 2～3 根穿 MT15 ，4根穿 MT20 。试按工程量计算表式列出 该房间轴线内的所有电气安装分项工程名称，计算 出各分项工程量。

电气工程预算编制课件

电气工程预算编制课件

接地装置
接地极、接地线、接地 网等。
安装工程
防雷设备的制作安装、 接地装置的埋设等。
预算编制要点
根据防雷和接地设计要 求，计算防雷设备和接 地装置的购置费、制作
安装费用。
其他费用
设计费
根据设计图纸和工作量计算设计费用。
工程管理费
根据工程规模和复杂程度计算工程管理费用。
其他杂项费用
包括培训费、税费等其他相关费用。
预算内容
主要包括电气设备、材料、人工 、间接费用等。
编制依据
设计方案、施工图纸、技术要求 、市场价格信息等。
电气工程预算的重要性
控制投资成本
通过预算编制，可以预测整个 电气工程的投资成本，为投资 者提供决策依据，避免盲目投
资。
指导施工计划
预算编制过程中，需要对施工 进度、材料需求等进行规划， 有助于指导施工计划的制定。
对电气工程所需材料的单价进行市场 调研，确保材料价格合理、符合市场 行情。
审查费用计取的合规性
核对各项费用是否按照规定的费率、 基数和计算方法进行计取，确保合规 性。
电气工程预算的控制措施
制定预算控制目标
根据电气工程项目的实际情况，制定合理的 预算控制目标。
实施动态监控
对电气工程预算执行情况进行实时跟踪和监 控，及时发现并解决预算偏差问题。
工程地点：某市某区
编制依据：国家相关法律 法规、行业标准、工程量 清单计价规范等
电气设备及安装工程的预算编制
01
02
03
04
变压器、高低压开关柜等设备 的采购与安装费用预算
电缆、电线等材料的采购与敷 设费用预算
配电箱、控制箱等箱体的制作 与安装费用预算
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等，按照规程规范的要求安装到各用电点，并经调 试验收的全部工作。 它包括内线工程、外线工程、变配电工程、动 力及照明工程、防雷接地工程等。
（1）内线工程包括室内动力、照明线路及其他
电气线路。 （2）外线工程室外电源供电线路，包括架空电 力线路和电力电缆线路。 内线和外线工程中的主要施工内容叫做敷设。 敷设指电线电缆的展放、连接与固定。
在地下，沟的挖填土方按上口宽0．5m，下底宽 0．4m，深0．75m，每米沟长 0．34m3土方量。 接地母线多采用扁钢或圆钢作为接地材料。
（3）接地跨接线
接地跨接线是指接地母线遇有障碍物（如建筑 物伸缩缝、沉降缝）需跨越时的连接线，或是利用 金属构件作接地线时需要焊接的连接线。 高层建筑多采用铝合金窗，为防止侧面雷击， 损坏建筑物或伤人，按照规范要求，需要安装接地 线与墙或柱主筋连接。
当电机绝缘受潮后，其电气强度大大降低，在直接通电时 容易发生击穿事故。
4.1.2.5 电缆敷设
按照功能和用途，电缆可分为电力电缆、控制
电缆、通讯电缆等。按电压可分为500V、1000V、 6000V、10000V，以及更高电压的电力电缆。 电力电缆是用来输送和分配大功率电能用的。 控制电缆是在配电装置中传递操作电流、连接电 气仪表、继电保护和控制自动回路用的。 通讯电缆是传输电话、电报、数据和图像等用的。
型几种。
硬母线
软母线
管型母线
插接式母线槽
低压封闭式插接母线槽
槽型母线
槽型母线间隔垫
母线是什么？
母线是指在变电所中各级电压配电装置的连接，
以及变压器等电气设备和相应配电装置的连接，大 都采用矩形或圆形截面的裸导线或绞线，这统称为 母线。
（2）绝缘子
主要作用是绝缘和固定母线和导线。可以分为 户内和户外两种，以及悬串式绝缘子。户内绝缘子 有1~4孔，户外绝缘子为1孔、2孔和4孔。 绝缘子一般安装在高、低压开关柜上，母线桥 上，墙或支架上。 ①低压针式绝缘子。在500V以下架空线路作绝
电线与电缆怎么区别？
1、在电气中，强电出来后分开就是电线。
电线、电缆在强弱电中是都使用的。 电线是由外包绝缘层的单芯和多股导体组成， 电缆是一根或多根带有绝缘的电线组成。 粗线不一定就是电缆，细线也不一定就是电线。
（3）动力及照明工程
动力工程包括各种动力设备（主要是各种形式 的电机）的安装。 照明工程包括照明灯具、电扇、空调器、电热 设备、插座、配电箱及其他电气装置的安装。
电箱（盘）和照明配电箱（盘）两种。根据安装方
式可分为明装（悬挂式）和暗装（嵌入式），以及 半明半暗装等。根据制作材质可分为铁制、木制及 塑料制品，现场运用较多的是铁制配电箱。
配电箱（盘）按产品划分有定型产品（标准配
电箱、盘）、非定型成套配电箱（非标准配电箱、 盘）及现场制作组装的配电箱（盘）。 设计为非标准配电箱（盘），一般需要用设计的 配电系统图到工厂加工订做。
（2）电缆沿支架敷设
电缆沿支架敷设一般在车间、厂房和电缆沟内， 在安装的支架上用卡子将电缆固定。 电力电缆支架之间的水平距离为1m，控制电缆 为0.8m。电力电缆和控制电缆一般可以同沟敷设。 电缆垂直敷设一般为卡设，电力电缆卡距为1.5m， 控制电缆为1.8m。
（3）电缆穿保护管敷设
机械上。异步电机按其构造又分为鼠笼型和绕线型 两种。 按照规范的要求，电机安装后必须进行检查， 测试绝缘，如绝缘较低或不合格的电机必须进行干
燥。
电动机在什么情况下需要进行干燥？为什 么？
1、新安装的电机，由于在运输，储存和安装过程中可能受 潮，一般需进行干燥。 2、已投入运行的电机，长期停止使用而绝缘电阻值下降， 低于规定值时，需进行干燥。 3、电机因检修或因使用条件较差和其他原因受潮而绝缘电 阻值低于规定值时，需 进行干燥。
4
电气设备工程预算
本章内容
4.1 电气设备工程概述 4.2 室内电气施工图的识读 4.3 电气工程量计算及定额应用 4.4 室内电气照明工程施工图预 算编制实例
4.1 电气设备工程概述 4.1.1 电气设备工程的组成
电气设备工程是指施工企业依照施工图设计的
内容，将规定的线路材料、电气设备及装置性材料
4.1.2.4 电机
电机是发电机和电动机的统称，建设工程中所
称的电机是指电动机。电机种类较多，按照所供电 源不同可分为直流电机和交流电机两类。 直流电机主要用于调速要求较高或需要较大启 动转矩的生产机械上。
交流电机用途广泛，按照所供电源不同分为单
相电机和三相电机。
直流电机
同步电机主要用于拖动功率较大或转速恒定的
（1）电力配电箱
电力配电箱过去被称为动力配电箱，由于后一 种名称不太确切，所以在新编制的各种国家标准和 规范中，统一称为电力配电箱。 电力配电箱型号很多， XL—3型、XL—4型、 XL—10型、XL—11型、XL—12型、XL—14型和 XL—15型均属于老产品，目前仍在继续生产和使用。
（1）变压器安装
①变压器搬运方式：单件重量在10t以内的变压 器一般采用汽车和吊车进行搬运。 ②变压器检查：一般采用汽车吊或链式起重机 作吊芯、吊罩检查。 ③变压器干燥：变压器干燥时间的长短，取决 于变压器受潮程度以及选择的干燥工艺。变压器的
干燥方法有短路干燥和涡流干燥等。
吊芯检查
变压器吊罩检查
动力工程的主要施工内容是设备安装，对电气
设备进行就位、调平、找正、固定与接线、接地等。 （4）变配电工程由变压器、高低压配电装置、 继电保护与电气计量等二次设备和二次接线构成的 室内外变电所（站、室）。
（5）防雷工程建筑物和电气装置的防雷设施。

（6）电气接地工程各种电气装置的保护接地、
工作接地、防静电接地装置等。 ①进户装置。 ②配电箱（盘）。 ③配管配线。 ④灯具。 ⑤开关、插座。
管道接地跨接图示
（4）避雷针
避雷针是接收雷电的装置，安装在建筑物和构 筑物的最高点，一些重要场所如变电站等则安装独 立避雷针，避雷针由钢管和圆钢制成。
（5）避雷引下线 避雷引下线是从避雷针或屋顶避雷网向下沿建 筑物、构筑物和金属构件引下的导线。一般采用扁 钢或圆钢作为引下线。 目前大多数建筑物引下线设计利用构造柱内两 根主筋作为引下线，与基础钢筋网焊接形成一个大
将保护管预先敷设好，再将电缆穿入管内，管 道内径不应小于电缆外径的1.5倍。一般用钢管作为 保护管。单芯电缆不允许穿钢管敷设。
（4）电缆桥架上敷设
电缆桥架是架设电缆的一种构架，通过电缆桥 架把电缆从配电室或控制室送到用电设备。 电缆桥架的优点是制作工厂化、系列化，质量 容易控制，安装方便，安装后的电缆桥架及支架整 齐美观。 电缆桥架是由托盘、梯架的直线段、弯通、附
件以及支吊架等构成，是用以支承电缆的连续性刚
性结构系统的总称。
钢网式桥架
表4.1 电缆分类
分类方法 类别
按用途分类
按绝缘分类 按芯数分类 按导线材质分类 按敷设方式分类
电力电缆、控制电缆、通讯电缆
油浸纸绝缘、橡皮绝缘、塑料绝缘 单芯、三芯、五芯 铜芯、铝芯 直埋电缆、非直埋电缆
4.1.2.6 防雷及接地装置
(2)鞍形管卡
鞍形管卡用钢板或用扁钢制成，与钢管壁接触，两端 用木螺钉、胀管直接固定在墙上，如图2.6所示。 (3)塑料管卡
用木螺钉、胀管将塑料管卡直接固定在墙上，然后用
力把塑料管压人塑料管卡中，如图2.7所示。
图2.5 U形管卡
图2.6 金属管卡
图2.7 塑料管卡 l-按此方向向下 压； 2-塑料电线管； 3-安装固定孔； 4-开口管卡
的接地网。
（6）避雷网
避雷网设置于建筑物顶部，一般采用圆钢作避
雷网，一些建筑用不锈钢作避雷网，造价较高。
根据规范要求，高层建筑中每隔3层设置均压环， 均压环可利用圈梁钢筋或另设一根扁钢或圆钢于圈 梁内作均压环，主要防止侧向雷电对建筑造成破坏。
4.1.2.7 配管配线
配管配线是指由配电屏（箱）接到各用电器具
的供电和控制线路的安装，一般有明配管和暗配管 两种方式。 明配管是用固定卡子将管子固定在墙、柱、梁、 顶板和钢结构上。
暗配管是需要配合土建施工，将管子预敷设在
墙、顶板、梁、柱内。暗配管具有不影响外表美观、 使用寿命长等优点。目前常用的电气配管的管材有 焊接钢管、电线管和 PVC塑料管三种。
电气暗配管宜沿最近线路敷设，并应减少弯曲。
⑥防雷接地。
4.1.2 电器设备安装工程简介
4.1.2.1 变配电工程
变配电工程是对变、配电系统中的变配电设备 进行检查、安装的施工过程。 变配电设备是变电设备和配备设备的总称，其 主要作用是变换电压和分配电能，由变压器、断路 器、开关、互感器、电抗器、电容器，以及高、低 压配电柜等组成。 变配电设备安装分室内、室外和杆上三种，一 般均安装在室内（变电所或变电站）。
（2）断路器、隔离开关、负荷开关、电抗器、
电容器、高压配电柜等的搬运、安装一般采用机械 施工。
隔离开关 断路器
电抗器
高压配电柜
4.1.2.2 母线、绝缘子
（1）母线
在电流较大的场所采用，分为硬母线和软母线 两种。硬母线又称为汇流排，软母线又包括组合母 线。 母线按照材质可分为铜母线、铝母线、钢母线 三种。 母线按形状可分为带形、槽型、封闭插接及重
防雷接地装置由接地极、接地母线、接地跨接
线、避雷针、避雷引下线、避雷网组成。
（1）接地极 接地极是由钢管、角钢、圆钢、铜板或钢板制 作而成，一般长度为2．5m，每组3~6根不等，直接 打入地下，与室外接地母线连接。
（2）接地母线 接地母线敷设分为户内和户外。户内接地母线
一般沿墙用卡子固定敷设。户外接地母线一般埋设
通信电缆
电力电缆
控制电缆
电缆敷设方法有以下几种：
（1）埋地敷设 将电缆直接埋设在地下的敷设方法称为埋地敷 设。埋地敷设的电缆必须使用铠装及防腐层保护的 电缆，裸装电缆不允许埋地敷设。一般电缆沟深度 不超过0.9m，埋地敷设还需要铺砂及在上面盖砖或 保护板。 埋地敷设电缆的程序如下：
