UPS工频机和高频机的区别1.在结构上工频机设有内置逆变器输出隔离变压器,UPS输出与负载是隔离的.高频机没有此变压器,逆变器模块直接与负载连接.1.1逆变器部分的区别:工频机的逆变器采用的是全桥式结构(四个逆变器),逆变器工作时,其中一组桥臂的驱动频率是50HZ(即工频),配有输出变压器.高频机的逆变器采用的是半桥式结构(两个逆变器),逆变器工作时,逆变器都是由PWM高频信号驱动,一般不配输出变压器,而是用电感线圈代替.相比较而言,工频机抗干扰能力强,过载容量大.1.2整流器部分的区别:工频机整流部分采用传统的晶闸管或二极管桥式整流,直流总线电压为310V左右,在整流部分前加入输入变压器或者大容量的电感线圈滤波.高频机整流部分采用含PFC电路的升压整流电路,直流总线电压为+410V和410V.高频机采用PFC电路提高了输入功率因数,降低了输入干扰,但控制电路比工频机复杂,可靠性低.相反工频机为了降低输入干扰,采用了增加硬件的办法,可靠性高,但是成本也高,体积大.1.3 DC/DC(即电池到直流总线电路)部分的区别:工频机DC/DC采用一个晶闸管或二极管来控制电池正极与直流总线的通断;高频机DC/DC采用BOOST开关电源电路来使电池电压转换为+410V和410V的直流总线电压工频机线路简单,只有一个晶闸管和二极管的压降(相当于电池直接连接到直流总线),电池能耗少;相反高频机线路复杂,需要在电池和直流总线之间增加高频开关电路,电池能量损耗大.2.在性能上:2.1工频机有隔离直流功能:此变压器能有效将逆变器输出的直流分量与负载隔离,很好保护负载的安全,特别对于开关类以及感性类负载时很有必要的.而高频机没有:由于没有此变压器,当UPS逆变器中点电压发生飘移时,逆变器输出的直流分量直接送给负载,对于开关类及感性类负载造成短路烧毁负载及UPS的逆变器模块.特别当UPS IGBT故障击穿时其直流母线电压直接加在负载上是非常危险的.2.2工频机有抗冲击的能力:由于变压器属于磁—电储能器件.当负载发生阶跃突变时,动态响应性能好,即抗冲击能力强.而高频机抗冲击能力弱:没有储能器件缓冲,其输出特性较软,无法抗拒负载冲击.2.3工频机纯净输出正弦波:变压器属于感性器件,与输出滤波电容组成LC低通道滤波电路,净化了UPS输出.高频机由于逆变调制频率较高,UPS输出的谐波分量较大,易造成电缆及设备发热老化.2.4工频机有效抑制零地电压:由于变压器的隔离作用,能有效抑制零地电压,保证网络数据的安全.高频机:无有效一直零地电压的能力.2.5工频机为工业机型:工频机在设计上属于工业类机型,能适应较恶劣电源环境和使用环境.高频机从设计上讲是最求低成本,其可靠性较差,应在较好的环境中使用.2.6工频机的缺点:较高频机重,由于变压器使用有色金属制造,成本比高频机高.高频机优点:重量较轻,体积小.省去了变压器,降低了制造成本.总结:工频机控制电路简洁高效,可靠性高,单体积大,重量大,噪音偏高,价格高.高频机电路稍显复杂,可靠性比工频机低,单输入功率因数高(省电),题极小,重量轻,噪音小,价格便宜.。

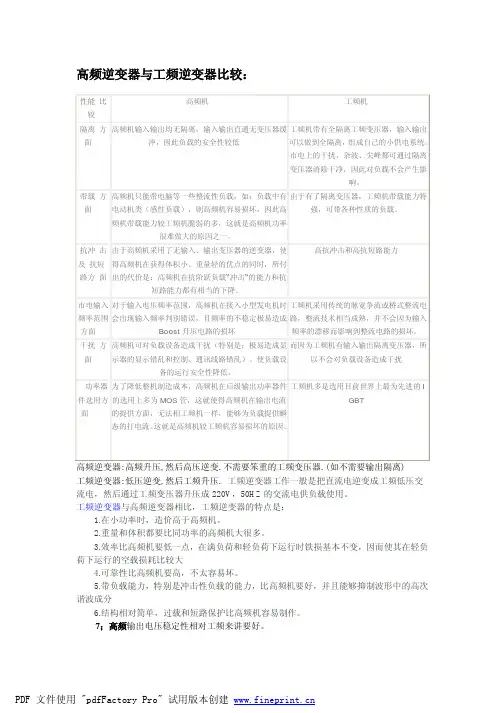

高频逆变器与工频逆变器比较： 高频逆变器:高频升压,然后高压逆变.不需要笨重的工频变压器.(如不需要输出隔离) 工频逆变器:低压逆变,然后工频升压. 工频逆变器工作一般是把直流电逆变成工频低压交流电，然后通过工频变压器升压成220V ，50HZ 的交流电供负载使用。
工频逆变器与高频逆变器相比，工频逆变器的特点是：1.在小功率时，造价高于高频机。
2.重量和体积都要比同功率的高频机大很多。
3.效率比高频机要低一点，在满负荷和轻负荷下运行时铁损基本不变，因而使其在轻负荷下运行的空载损耗比较大4.可靠性比高频机要高，不太容易坏。
5.带负载能力，特别是冲击性负载的能力，比高频机要好，并且能够抑制波形中的高次谐波成分6.结构相对简单，过载和短路保护比高频机容易制作。
7；高频输出电压稳定性相对工频来讲要好。
性能 比较高频机 工频机隔离 方面 高频机输入输出均无隔离，输入输出直通无变压器缓冲，因此负载的安全性较低 工频机带有全隔离工频变压器，输入输出可以做到全隔离，组成自己的小供电系统。
市电上的干扰、杂波、尖峰都可通过隔离变压器消除干净，因此对负载不会产生影响。
带载 方面 高频机只能带电脑等一些整流性负载，如：负载中有电动机类（感性负载），则高频机容易损坏，因此高频机带载能力较工频机脆弱的多，这就是高频机功率很难做大的原因之一。
由于有了隔离变压器，工频机带载能力特强，可带各种性质的负载。
抗冲 击及 抗短 路方 面 由于高频机采用了无输入、输出变压器的逆变器，使得高频机在获得体积小、重量轻的优点的同时，所付出的代价是：高频机在抗阶跃负载“冲击“的能力和抗短路能力都有相当的下降。
高抗冲击和高抗短路能力 市电输入频率范围方面 对于输入电压频率范围，高频机在接入小型发电机时会出现输入频率判别错误，且频率的不稳定极易造成Boost 升压电路的损坏 工频机采用传统的脉宽争流或桥式整流电路，整流技术相当成熟，并不会因为输入频率的漂移而影响到整流电路的损坏。
