水工钢结构2钢结构的材料和计算方法

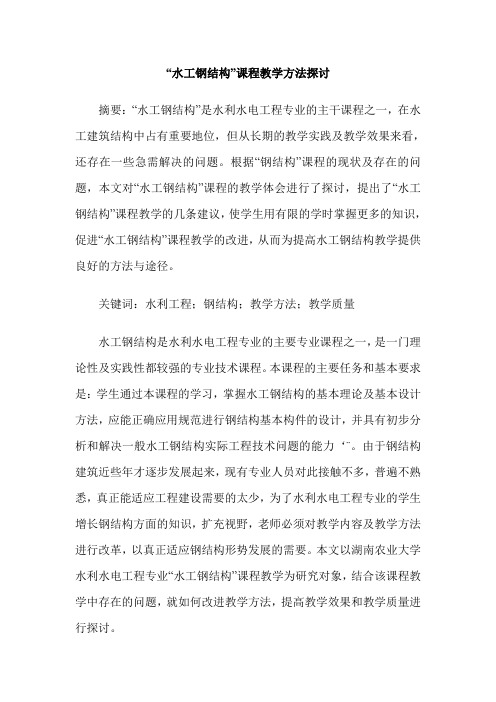

“水工钢结构”课程教学方法探讨摘要：“水工钢结构”是水利水电工程专业的主干课程之一，在水工建筑结构中占有重要地位，但从长期的教学实践及教学效果来看，还存在一些急需解决的问题。

根据“钢结构”课程的现状及存在的问题，本文对“水工钢结构”课程的教学体会进行了探讨，提出了“水工钢结构”课程教学的几条建议，使学生用有限的学时掌握更多的知识，促进“水工钢结构”课程教学的改进，从而为提高水工钢结构教学提供良好的方法与途径。

关键词：水利工程；钢结构；教学方法；教学质量水工钢结构是水利水电工程专业的主要专业课程之一，是一门理论性及实践性都较强的专业技术课程。

本课程的主要任务和基本要求是：学生通过本课程的学习，掌握水工钢结构的基本理论及基本设计方法，应能正确应用规范进行钢结构基本构件的设计，并具有初步分析和解决一般水工钢结构实际工程技术问题的能力‘¨。

由于钢结构建筑近些年才逐步发展起来，现有专业人员对此接触不多，普遍不熟悉，真正能适应工程建设需要的太少，为了水利水电工程专业的学生增长钢结构方面的知识，扩充视野，老师必须对教学内容及教学方法进行改革，以真正适应钢结构形势发展的需要。

本文以湖南农业大学水利水电工程专业“水工钢结构”课程教学为研究对象，结合该课程教学中存在的问题，就如何改进教学方法，提高教学效果和教学质量进行探讨。

一水工钢结构课程现状及存在问题水工钢结构课程的主要内容包括：概述部分、钢结构的材料及计算方法、钢结构的连接、钢结构基本构件（受弯构件、受压构件、钢桁架等）的设计原理和方法，最后就是各种类型钢闸门（包括平面、弧形、人字钢闸门等）的设计与计算。

要求学生通过学习，掌握基本理论、基本概念、钢结构连接和基本构件的设计计算，掌握水工各种类型钢闸门的构造与设计计算方法，能从事建筑和水利工程一般钢结构建筑的施工、制造和简单的钢结构设计等。

从课堂教学效果和学生反馈的信息来看，该课程在教学过程中还存在以下几个方面的问题。

水工钢结构习题答案水工钢结构是土木工程专业中的一个重要分支，它涉及到水利工程中钢结构的设计、施工与维护。

以下是一些水工钢结构习题的答案示例：习题一：水工钢结构的荷载分类水工钢结构在设计时需要考虑多种荷载，主要包括：1. 永久荷载：包括结构自重、固定设备重量等。

2. 可变荷载：如水位变化引起的水压力、风荷载、雪荷载等。

3. 偶然荷载：地震作用、撞击荷载等。

答案：在设计水工钢结构时，应综合考虑上述荷载，并通过相应的计算方法确定结构的承载能力。

习题二：水工钢结构的连接方式水工钢结构的连接方式主要有：1. 焊接连接：适用于构件间需要高强度连接的情况。

2. 螺栓连接：适用于需要拆卸或调整的构件连接。

3. 铆接连接：在某些特殊场合使用，现已较少见。

答案：选择连接方式时，应根据结构的具体要求和施工条件综合考虑。

习题三：水工钢结构的腐蚀防护水工钢结构由于长期暴露在潮湿环境中，易受腐蚀。

常见的防护措施包括：1. 涂层保护：在钢结构表面涂覆防腐涂料。

2. 阴极保护：通过施加电流，减缓金属腐蚀速率。

3. 使用耐蚀材料：选择耐海水腐蚀的钢材。

答案：在实际工程中，通常需要综合运用多种防护措施，以确保结构的耐久性。

习题四：水工钢结构的稳定性分析水工钢结构的稳定性分析是设计中的重要环节，主要考虑：1. 局部稳定性：构件在局部荷载作用下的变形和破坏。

2. 全局稳定性：整个结构体系在综合荷载作用下的稳定性。

答案：稳定性分析通常采用有限元分析软件进行，以确保结构在各种工况下均能保持稳定。

习题五：水工钢结构的施工技术水工钢结构的施工技术包括：1. 构件预制：在工厂内完成构件的制作，提高施工效率。

2. 现场拼装：根据设计图纸在现场进行构件的组装。

3. 焊接与螺栓连接：确保连接的质量和稳定性。

答案：施工过程中，应严格遵守施工规范，确保施工安全和工程质量。

结语：水工钢结构的设计、施工与维护是一个系统工程，涉及到多学科知识的综合应用。

通过不断的学习和实践，可以提高水工钢结构的安全性和经济性，为水利工程的可持续发展做出贡献。

水工金属结构术语一、导言水工金属结构是指在水工工程中使用的金属材料构建的结构体系，如水闸、船闸、堤坝等。

在水工金属结构的设计和施工中，有许多专业术语，本文将对其中一些常用术语进行介绍和解释。

二、术语解释1. 水工金属结构：指使用金属材料构建的水工工程结构，如水闸、船闸、堤坝等。

2. 钢梁：水工金属结构中常用的构件之一，通常由钢材制成，用于承受水压力和荷载，具有较高的强度和稳定性。

3. 钢柱：水工金属结构中常用的立柱状构件，通常由钢材制成，用于支撑和稳定结构，承受垂直荷载。

4. 钢板：水工金属结构中常用的板状构件，通常由钢材制成，用于拼接和覆盖结构，以增强强度和刚度。

5. 螺栓：水工金属结构中常用的连接件，通常由高强度钢材制成，用于连接钢构件，具有较高的抗剪和抗拉强度。

6. 焊缝：水工金属结构中常用的连接方式之一，通过焊接钢构件实现连接，具有较高的强度和刚度。

7. 膨胀节：水工金属结构中常用的补偿装置，用于吸收由于温度变化或结构变形而产生的应力和变形，保证结构的稳定性。

8. 金属防腐：水工金属结构中常用的表面处理方式，通过给金属表面涂覆或浸渍防腐材料，以保护金属免受腐蚀和氧化。

9. 钢结构设计规范：水工金属结构设计的依据，包括相关的国家标准和行业规范，规定了结构设计的要求、计算方法和安全性要求。

10. 钢结构施工规范：水工金属结构施工的依据，包括相关的国家标准和行业规范，规定了施工过程中的操作要求、质量控制和安全措施。

11. 钢结构检验规范：水工金属结构检验的依据，包括相关的国家标准和行业规范，规定了结构检验的方法、标准和验收要求。

三、结论水工金属结构是水工工程中常用的结构形式之一，其中涉及的术语众多。

通过本文对一些常用术语的解释，可以帮助读者更好地理解和应用这些术语，提高水工金属结构设计和施工的效率和质量。

当然，在实际工程中，还需要根据具体情况和要求，综合考虑各种因素，进行合理设计和施工，以保证水工金属结构的稳定性和安全性。

水工钢结构知识点总结一、水工钢结构概述水工钢结构是指在水利工程中采用的各类钢结构，主要包括船闸、船坞、水库闸门、船闸启闭机、转塔起重机、泵站结构、水电站机堆和输电塔等。

水工钢结构是由钢材制成的构件，在不同的水利工程中起到不同的作用，主要用于支撑、承载、散流、起重、导流、封闭等用途。

水工钢结构具有以下特点：1. 耐久性：水工钢结构采用高强度钢材制成，具有良好的抗风、抗震、抗腐蚀和耐磨性能，能够长期使用。

2. 稳定性：水工钢结构通过合理的结构设计和制作工艺，能够承受水体的冲击和外部负荷，保持稳定性。

3. 灵活性：水工钢结构制作工艺简单，安装方便，可根据实际需要进行调整和改进。

4. 节约成本：相对于传统的混凝土结构，水工钢结构不仅施工周期短，而且对地基的要求低，能够节约成本。

5. 维护保养方便：水工钢结构无需频繁的维护和保养，只需要定期检查和修复即可保持良好的使用状态。

二、水工钢结构的常见类型及主要特点1. 船闸船闸是一种利用液体或气体压力来升降船只的设施，通常由闸室、闸门和启闭机组成。

水工钢结构在船闸中主要用于制作闸门和启闭机，具有结构紧凑、承载能力强、运行稳定、安全可靠的特点。

2. 船坞船坞是一种容纳、冲洗和维修船只的设施，通常由坞门、船坞壁、决泄闸门、船坞地坪等组成。

水工钢结构在船坞中主要用于制作坞门和船坞壁，具有强度高、密封性好、运行平稳、使用寿命长的特点。

3. 水库闸门水库闸门是一种控制水流、调节水位、防洪排涝的设施，通常由闸门、门型结构、启闭机构等组成。

水工钢结构在水库闸门中主要用于制作闸门和门型结构，具有抗风、抗压、抗腐蚀、使用寿命长的特点。

4. 船闸启闭机船闸启闭机是用来控制船闸闸门开合的设备，通常由主机、副机、传动装置、限位装置等组成。

水工钢结构在船闸启闭机中主要用于制作主机和副机，具有启闭速度快、运行平稳、载荷能力高的特点。

5. 转塔起重机转塔起重机是一种用来起重和转动货物的设备，通常由塔架、回转机构、升降机构、起重机构等组成。

考试题型1、填空题20分3、选择题20分2、简答题20分3、论述思考题20分4、计算题20分水工钢结构思考题绪论1、钢结构的概念。

2、钢结构的特点和运用。

第一章钢结构的材料和计算方法1、结合钢材一次单向拉伸时应力-应变曲线，分析钢材工作时的几个阶段，以及各阶段的应力-应变变化特点。

2、为什么通常取屈服点f y作为钢材强度的标准值，而不取抗拉强度f u？3、影响钢材力学性能的主要因素。

4、如何验算疲劳强度？什么情况下可以不必验算钢材的疲劳？5、钢结构常用钢材的钢号和轧成钢材的规格。

6、钢结构的计算方法有哪些？有何异同？第二章钢结构的连接1、钢结构常用的连接方法和各自的优缺点。

2、对接焊缝和角焊缝的特点、构造、计算方法。

3、角钢与节点板连接时，为什么要有两侧焊缝内力分配系数？它是根据什么确定的？4、普通螺栓的工作原理、构造、计算方法。

5、焊接残余应力与残余变形的成因是什么？焊接残余应力对构件的影响是什么？如何减少焊接残余应力和焊接残余变形？6、螺栓群在扭矩作用下，在弹性受力阶段受力最大的螺栓其内力值是在什么假定下求得的？第三章钢梁1、钢梁有几种形式？应用情况如何？钢梁截面为什么常用工字形而不用矩形截面？2、钢梁的塑性发展理论，以及采用塑性理论时的限制条件。

3、钢梁丧失整体稳定的原因是什么？整体稳定临界应力受哪几个因素影响？如何提高和保证钢梁的整体稳定性？4、钢梁整体稳定系数的定义、整体稳定的验算方法，以及可不验算钢梁整体稳定的情况。

5、组合梁的最小梁高、经济梁高、建筑梁高。

6、焊接组合梁的设计包括哪几项内容？应满足哪些基本要求？7、轧成梁和组合梁的设计步骤和方法。

8、组合梁腹板支承区段和跨中区段的局部稳定性有何异同？在什么情况下应设置横向加劲肋或纵向加劲肋？9、试从薄板失稳时的屈曲形状和临界应力公式两方面来阐明横加劲肋和纵向加劲肋的作用。

10、梁格连接有哪几种构造形式？11、梁的支座有哪几种形式？第四章钢柱与钢压杆1、理想轴心压杆与实际轴心压杆有何区别？在实际轴心压杆的稳定计算中是怎样考虑这些因素的？2、残余应力对压杆的稳定性有何影响？3、轴心受压格构式构件对实轴和对虚轴的稳定计算有何不同？4、格构式受压构件的缀条和缀板的作用。

第一章绪论1、钢结构的特点优点：自重轻、可靠性高、抗振性，抗冲击性好、工业化程度高、可以准确快速装配、容易做成密封结构缺点：易腐蚀、耐火性差、价格相对较贵2、钢结构在水工中的应用有哪些活动式结构、装拆式结构、板结构、高耸结构、大跨度结构、海工钢结构第二章钢结构的材料和计算方法1、钢结构的破坏形式塑性破坏、脆性破坏2、软钢的单向拉伸试验四个阶段：弹性及弹塑性阶段，塑性阶段，自强阶段，颈缩阶段四个性能指标：屈服强度，抗拉强度，比例极限，伸长率看课本第9页图2-13、冷弯试验可以检验钢材内部颗粒组织情况和非金属夹渣夹层等缺陷。

可以反映钢材的塑性，检验钢材的冷弯性能，是衡量钢材质量的一个综合性指标。

4、冲击韧性试件吸收的冲击功越大，材料断裂时吸收的能量越多，材料的冲击韧性越好。

5、钢材的防腐蚀措施涂料防护、喷镀保护、电化学保护6、化学成分对钢材的影响碳含量越多，钢材的屈服强度和抗拉强度越高，而塑性和韧性，特别是低温冲击韧性下降。

同时钢材的焊接性能、疲劳强度、抗锈蚀性下降。

氧和硫引起“热脆”，氮和磷引起“冷脆”，锰、硅、钒、硼为有益元素7、钢材浇铸过程中因脱氧程度不同分类沸腾钢（F）、半镇静钢（b）、镇静钢（Z）、特殊镇静钢(TZ)8、复杂应力对钢材的影响？同号危险，异号安全9、什么是应力集中？影响如何？（概念作为了解）概念：在缺陷或截面变化附近，主应力迹线曲折、密集，出现应力高峰的现象。

影响：形成了同号应力状态。

裂缝最危险，椭圆比圆危险10、什么是硬化？冷作硬化VS时效硬化（概念作为了解）概念：钢材强度增强，塑性和韧性降低的现象叫硬化。

分为冷作硬化和时效硬化。

冷作硬化属于人为；时效硬化不属于人为。

11、温度对钢材的影响课本17页图2-812、钢材的疲劳破坏主要取决于：钢材的质量、构件的几何尺寸和缺陷、应力循环特征和循环次数。

在一定的循环次数下，发生疲劳破坏时的应力幅大小取决于：构件和连接类别。

13、疲劳计算应注意的问题疲劳计算时，作用于钢结构的荷载取标准值。

常见的钢结构计算公式钢结构是一种使用钢材构筑的建筑结构，具有高强度、刚度和耐久性。

在进行钢结构设计时，一般需要运用一系列的计算公式和方法，以确保结构的安全性和稳定性。

下面将介绍一些常见的钢结构计算公式。

1.弹性极限计算公式：在静力设计中，钢材的弹性极限可以通过以下公式计算：Fy = Ag × fy其中，Fy为弹性极限力；Ag为截面的毛面积；fy为材料的屈服点。

2.构件稳定性计算公式：钢结构构件在承受压力时会发生稳定性问题，所以需要计算其稳定性能。

常用的公式有：Pu = Fcr × Ag其中，Pu为构件的压力力；Fcr为构件的临界强度；Ag为构件的截面积。

3.弯曲计算公式：钢结构常常承受弯曲力，采用以下公式计算弯曲强度：Mcr = π² × E × I / L²其中，Mcr为构件的临界弯矩；E为弹性模量；I为截面的抵抗矩；L为构件的长度。

4.疲劳强度计算公式：钢结构在长期使用过程中可能出现疲劳破坏，需要计算其疲劳强度。

一般采用以下公式：S=K×Fs×Fc×Fi×S′其中，S为构件的疲劳强度；K为系数；Fs为构件的应力范围；Fc为理论疲劳强度调整系数；Fi为不同种类的载荷影响系数；S′为基本疲劳强度。

5.刚度计算公式：刚度是钢结构抵抗外力和变形的能力，可以通过以下公式计算：k=(4×E×I)/L其中，k为构件的刚度；E为弹性模量；I为截面的抵抗矩；L为构件的长度。

6.连接的计算公式：钢结构的连接通常通过螺栓、焊接等方式实现。

连接的承载能力可以通过以下公式计算：Rn=φ×An×Fv其中，Rn为连接的承载能力；φ为安全系数；An为焊接或螺栓连接的有效截面积；Fv为连接的剪切力。

这些是钢结构设计中一些常见的计算公式，但实际计算中还应考虑不同情景和特点，以及遵从相关的设计规范和标准。

水工钢结构课程设计简介水工钢结构是指在水利工程、水电站、船舶等领域中应用的钢结构体系，在这些领域中占据着重要的地位。

本文以某典型型船为例，结合相关的标准和规范，进行水工钢结构的课程设计。

船型介绍本文选取的船型为DL2400型，该船型为一种散货船，主要用于海洋运输领域中。

该型船的总长为240m，型宽为32.26m，型深为18.0m，受承载能力限制，设计载货量为7,500吨，船舶排水量为19,500吨。

船舶的建造符合中国海洋局制定的《船舶设计规范》（GB 50158-2013）的规定。

设计要求在进行水工钢结构的课程设计过程中，需要遵循以下的设计要求：1.满足船舶的必要强度要求，同时保证结构的安全可靠；2.保证船体的刚度和稳定性；3.最小化船体的自重；4.合理利用材料，降低造价成本。

结构设计框架结构设计该型船采用通用梁双底槽式结构的强度布置，分舱垂向各设置一层纵向筋。

当船底宽达20m-30m时，采用槽式结构的强度布置会比板式结构经济，而且该结构还比较稳定，可用于大型散货船的建造。

在本船设计中，采用316l不锈钢制作了水箱支架和水箱，这样设计既满足了强度要求，又降低了自重。

舱壳结构设计舱壳是船舶的主要承重构件，为了保证船壳的安全可靠，需要把船体分成多个船舱，在每个船舱设置舱壁，舱壁的厚度应符合规范的要求。

同时应保证船舶的良好的密封状态，防止船体进水。

结果分析经过以上的水工钢结构的课程设计，得到的设计方案符合了相关的规范要求，同时还满足了设计要求，并且对于设计的材料和结构，进行了合理的优化，可以进一步减轻船体自重，降低造价成本。

结论本文以某典型型船为例，结合相关的标准和规范，进行了水工钢结构的课程设计，并给出了相关结果分析和结论。

这些优化措施，不仅可以降低设计成本，还能有效提高船舶的安全性和可靠性，使船舶在特定环境条件下更加适用。
