焊接符号及识图培训讲义

焊接符号及识图培训讲义

焊接符号及识图培训讲义一、焊接符号介绍1.1 焊接符号的作用焊接符号是用来表示焊接工艺和焊接要求的一种图形化标示方法。

通过焊接符号，可以清晰地表达焊缝的形式、尺寸、质量要求以及焊接工艺。

焊接符号广泛应用于工程制图、焊接工艺规程和产品标准中。

1.2 焊接符号的分类根据ASME标准，焊接符号分为两大类：一类是表示焊接缝的符号，另一类是表示焊接工艺的符号。

1.2.1 表示焊接缝的符号表示焊接缝的符号主要包括直线型焊接缝符号、间隔型焊接缝符号、角焊缝符号和T型焊缝符号等。

1.2.2 表示焊接工艺的符号表示焊接工艺的符号包括焊接方法、填充金属、气体保护和焊接位置等。

1.3 焊接符号的常用规范常用的焊接符号规范主要包括ASME、ISO、GB和AWS等。

在不同的国家和地区，可能会有所不同，需要根据具体情况选择相应的规范。

二、焊接符号的识图方法2.1 焊缝表示方法(1) 直线型焊接缝符号直线型焊接缝符号用于表示直线焊接缝，通常在连接的两侧画上一条横线，中间标注焊缝的尺寸和质量要求。

(2) 间隔型焊接缝符号间隔型焊接缝符号用于表示具有间隔的焊接缝，通常在两条平行的直线之间画上交替的短、长横线，中间标注焊缝的尺寸和质量要求。

(3) 角焊缝符号角焊缝符号用于表示角焊缝，通常在两条相交的直线的交点处画上一个小角标，中间标注焊缝的尺寸和质量要求。

(4) T型焊缝符号T型焊缝符号用于表示T型焊缝，通常在T型焊缝的两侧画上一条横线，中间标注焊缝的尺寸和质量要求。

2.2 焊接工艺表示方法(1) 焊接方法表示焊接方法的符号一般在连接的两侧画上相应的符号，如SMAW（手工电弧焊）、GTAW（氩弧焊）、GMAW（气体保护焊）、SAW（埋弧焊）等。

(2) 填充金属表示填充金属的符号一般在连接的两侧画上相应的符号，如E7018（焊条）、ER70S-6（焊丝）等。

(3) 气体保护表示气体保护的符号一般在连接的两侧画上有关的符号，如Ar（氩气）、CO2（二氧化碳）等。

焊工培训-(识图基础知识、焊接符号)

焊工培训-(识图基础知识、焊接符号)

~
牙型
右旋螺纹 （顺时针旋入）
左旋螺纹 （逆时针旋入）
大经、小经 螺距 线数
标旋向准螺纹
64
2. 螺纹的种类
连接螺纹
起连接作用的螺纹称连接螺纹
普通螺纹
（牙型角为60º）
粗牙螺纹 细牙螺纹
管螺纹
（牙型角为55º）
65
传动螺纹
传递动力或运动的螺纹称传动螺纹
梯形螺纹 锯齿形螺纹
66
3. 螺纹的规定画法 比例画法
画出剖面符号（45°斜线）
47
d
标注
剖视图名称
A—A
箭头 A 剖切线
箭头画法
A
字母
4d
剖视图名称
“X－X” (拉丁字母或阿拉 伯数字)
剖切符号
•剖切线 表示剖切位置
粗实线, 线宽1~1.5d, 线长 6 ~ 7 mm, 尽量不与图形 轮廓线相交
•投射方向
箭头或粗短画 画在剖切线外端
剖切面名称
字母“X”4注8 在剖切符号外侧
A
A--A
120º
A
L (旋合长度)
盲孔
大经、小经分别对齐
旋合部分按外螺纹画（实心杆件按不剖画） 69
4. 螺纹（标准）的标注方法
普通螺纹 代号：M
M 10 1 -- 5g6g
代号 大经 螺距
公差带代号
（表示制造精度）
☆粗牙螺纹不标注螺距； ☆单线螺纹不标注导程与线数；
☆右旋螺纹省略“右”字，左旋时则标注LH; ☆旋合长度
A
1/2视图1/2全剖视对称线 = 半剖视
52
局部剖视
注意波浪线画法
不应与任何图线重合
不得超出轮廓线

焊接符号及识图讲义课件

焊接符号及识图讲义课件

焊接符号的标准化是实现焊接 工艺规范化和保证焊接质量的 重要基础。
焊接符号的种类
01
02
03
基础符号
表示焊接方法、焊接位置 和焊接接头形式等基本要 求的符号。
辅助符号
表示焊缝表面质量要求、 焊缝尺寸标注等辅助信息 的符号。
补充符号
表示焊缝补充信息，如焊 缝表面加工符号、焊缝质 量检验标记等。
焊接符号的应用
THANKS
在工程图纸和焊接工艺文件中， 使用焊接符号来描述焊接要求。
焊接符号的正确使用是保证焊接 质量、提高施工效率的重要前提
。
焊接符号的应用需遵循相关标准 和规范，以确保图纸和工艺文件
的准确性和一致性。
02
焊接符号的识别
焊接符号的识别方法
了解焊接符号的组成
掌握基本符号的含义
焊接符号通常由基本符号、辅助符号、指 引线、尺寸符号等组成，熟悉这些组成部 分是识别焊接符号的基础。
焊接符号及识图讲义课件
目录 Contents
• 焊接符号概述 • 焊接符号的识别 • 焊接符号的绘制 • 焊接符号的识图 • 焊接符号的应用实例
01
焊接符号概述
焊接符号的定义
焊接符号：用于表示焊接工艺 要求、焊接方法、焊接位置和 焊接参数等的图形符号。
焊接符号是一种通用的技术语 言，用于指导焊接施工和检验 。
手绘工具
使用铅笔、绘图笔、尺子等手绘 工具进行绘制。
焊接符号的绘制步骤
确定符号类型
根据需要绘制的焊接符 号类型，选择合适的符
号。
确定符号大小
根据图纸要求和实际情 况，确定符号的大小。
确定符号位置
根据图纸要求和实际情 况，确定符号的位置。

焊接符号及识图-焊接工艺培训教程PPT课件

焊接符号及识图-焊接工艺培训教程PPT课件

F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区：标注补充符号中的尾部符号，在尾部符号后标注相 同焊缝条数N值，焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
见下表
代号 135 21
141 131 23 3 2
焊接方法
MAG焊（CO2）
点焊 TIG焊 MIG焊 凸焊 气焊 电阻焊
例 4：
表示：焊高为3，斜V形坡口，焊缝表面磨平，焊缝 长30，共5段，采用CO2气体保护焊进行焊接。
第五章：焊接识图的基本知识
一、图纸的基本结构：
1、主视图：眼睛平视所看到的图形； 2、俯视图：眼睛垂直向下看到的图形； 3、左视图：眼睛从视图的左侧看到的图形； 4、剖视图：从视图中某个剖面剖开所看到的视图； 5、向视图：从视图中的某个方向所看到的视图。
举例：
主视图
俯视图
二、绘图的基本线型：
粗实线：表示能看见的外轮廓线；
细实线：表示能看见的内部线型 ，线宽是粗实 线的1/3；
点划线：表示某种图形的中心线； 虚线：表示在某个方向无法看到的线型；介绍
一、欧美焊接符号举例： 例 1：
（二）、指引线：由箭头线和基准线组成。 （三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。 三、焊缝符号在图样上的标准位置说明： 在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标 注位置有明确的规定，绘制焊接图时必须严格遵守。 将符号和数值相对基准线的标注位置分为A~G七个区。各区 相对基准线的位置固定，不论标注的箭头线方向如何变化，它 们相对基准线的位置不会改变。
U
11
单边U形破口
12
13
点焊
异形破口
14

焊缝符号及识图培训

焊缝符号及识图培训
图7 双面焊缝（单边V形焊缝）
图8 对称焊缝（角焊缝）标注
（7）在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又 无焊缝要求时，允许省略基准线的虚线。
在GB985或GB986中确实例举了各种形式的坡口及尺寸要求,但 是这两个标准并不是规定某个焊接结构件的某个焊接接头必须采用 那种形式的坡口. 它是要求我们设计的某个工件的某个接头在决定开坡口时,所选择 的坡口形式及尺寸要符合GB985或GB986中的某个规定,
常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。其中以电弧焊
应用最广。
（a）对接接头、焊缝 （b）搭接接头、点焊缝 （c）T形接头、角焊缝
图1 常见的焊缝接头和焊缝形式
焊缝的表示方法 （1）焊缝的结构形式用焊缝代号来表示，焊缝代号主要由：基本符 号、辅助符号、补充符号、指引线和焊缝尺寸等组成。
常见焊缝的基本符号如表1所示，它是用来说明焊缝横截面的基本 形状或特征。
从这里可以看到，往返件是需要耗费生产周期的，我们希望 这个过程越快越好。 我们希望尽量减少往返件。那些钢板需要加工，那些钢板不 需要加工。
往返件是由尺寸精度要求的，包括铆焊时的配合尺寸，撑板 尺寸。焊接坡口的加工尺寸都是需要保证的。焊接坡口需要 保证的是坡口深度及角度。
谢谢
表1 常用焊缝基本符号
表2基本符号的应用
辅助符号见表3所示，它是表示焊缝表面形状的符号，如凸起或凹下 等；
表3 焊缝的辅助符号
补充符号见表4所示，它是用来补充说明有关焊缝或接头的某 些特征（如表面形状、衬垫、焊缝分布、施焊地点等）。
表4
（2）指引线采用细实线绘制，一般由带箭头的指引线（称为箭头线） 和两条基准线（其中一条为实线，另一条为虚线，基准线一般与图纸 标题栏的长边平行）必要时可以加上尾部（90°夹角的两条细实线）， 如图4所示。

焊接符号及识图培训教材PPT(共 39张)

焊接符号及识图培训教材PPT(共 39张)

长度。
九． 五、 焊脚：
一○． 在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角 面表面的最小距离。
六、熔深： 在焊接接头的横截面上，母材或前道焊缝熔化的深度；
七、焊缝成形系数： 熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
八、 余高： 超出母材表面连线上面的那部分焊缝金属的最大高度；
二、焊接电压（U）： 在焊接过程中，电压表上的读数。
焊接是采用大电流、小电压的过程，在采用CO2气体 保护焊时，电压值基本上不会变化，变化很小，因为 采用的平特性电源进行焊接。
单位：伏特（V）
三、气体流量： 在焊接过程中，气体流量计上的读数
表示焊接时，保护气体的流速，每分钟气体从工作 站流入焊枪的体积数。
三、焊缝符号在图样上的标准位置说明： 在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标
注位置有明确的规定，绘制焊接图时必须严格遵守。 将符号和数值相对基准线的标注位置分为A~G七个区。各区
相对基准线的位置固定，不论标注的箭头线方向如何变化，它 们相对基准线的位置不会改变。
焊缝符号的基本标注格式来自2：焊接符号表示的意义：
Z3------ 表示焊角高度为3mm； 4X50----- 表示有4段焊缝，每段长度为50mm； 135------焊接方法（熔化极非惰性气体保护焊）； [1]------ 根据图纸技术要求，表示此项为CC或SC项
二、日本焊接符号举例：
焊接符号表示的意义：
四、常用焊接方法在图样的表示代号：
见下表
五、举例：（例1）
表示：焊高3，交错焊接，焊缝长50，间隔30，现 场配焊。
例2： 表示：焊点直径5，焊点数量10，间隔30。
例3：

焊接符号及识图培训教材

焊接符号及识图培训教材

举例： 主视图
俯视图
二、绘图的基本线型：
粗实线：表示能看见的外轮廓线； 细实线：表示能看见的内部线型 ，线宽是粗实 线的1/3； 点划线：表示某种图形的中心线； 虚线：表示在某个方向无法看到的线型； 双点划线：是一种辅助线；
第六章：欧美和日本焊接符号的简单介绍
一、欧美焊接符号举例： 例1：
例2：
焊接符号表示的意义：
Z3------ 表示焊角高度为3mm； 4X50----- 表示有4段焊缝，每段长度为50mm； 135------焊接方法（熔化极非惰性气体保护焊）； [1]------ 根据图纸技术要求，表示此项为CC或SC项
二、日本焊接符号举例：
焊接符号表示的意义：
二、焊接电压（U）： 在焊接过程中，电压表上的读数。
焊接是采用大电流、小电压的过程，在采用CO2气体 保护焊时，电压值基本上不会变化，变化很小，因为 采用的平特性电源进行焊接。
单位：伏特（V）
三、气体流量： 在焊接过程中，气体流量计上的读数
表示焊接时，保护气体的流速，每分钟气体从工作 站流入焊枪的体积数。
十一、熔池： 熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液
态金属部分；
图一
焊缝成形系数（¢）=B/H
图二
十二、破口角度： 两破口之间的夹角；
十三、破口面角度： 待加工破口的端面与破口面之间的夹角；
第四章：焊接符号
一、焊接符号定义： 是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术
内容的符号； 二、焊接符号的组成：
（一）、焊缝符号： 1.基本符号：表示焊缝横断面形状的符号。 2.辅助符号：表示焊缝表面形状的符号。 3.补充符号：为了补充说明焊缝的某些特征而采用的符号

焊接符号及识图培训讲义

焊接符号及识图培训讲义
注位置有明确的规定，绘制焊接图时必须严格遵守。 将符号和数值相对基准线的标注位置分为A~G七个区。各区
相对基准线的位置固定，不论标注的箭头线方向如何变化，它 们相对基准线的位置不会改变。
焊缝符号的基本标注格式
A区：属主要功能区：标注基本符号、特殊符号、补充符 号中的垫板符号，辅助符号中的平面、凸面、凹面符号；
内容的符号； 二、焊接符号的组成：
（一）、焊缝符号： 1.基本符号：表示焊缝横断面形状的符号。 2.辅助符号：表示焊缝表面形状的符号。 3.补充符号：为了补充说明焊缝的某些特征而采用的符号
（二）、指引线：由箭头线和基准线组成。 （三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明： 在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标
A------ 根据图示要求，表示关键和重要特性。
第七章：焊接工艺参数的基本介绍
一、焊接电流（Ⅰ） 在焊接过程中，焊接设备电流表上的读数。电
流值是在施焊过程中，在某一范围内波动。它波 动越小，电流值越稳定，焊接的效果越好。 电流单位：安培（A）
注意：（电阻焊）点凸焊设备上电流读数X100后 才是实际的焊接电流。
焊接符号及识图培训讲义
路漫漫其悠远
少壮不努力，老大徒悲伤
目录
第一章：焊缝的基本搭接形式 第二章：焊缝的基本坡口形状 第三章：焊缝的基本尺寸及其相关概念 第四章：焊接符号 第五章：焊接识图的基本知识 第六章：欧美和日本焊接符号的简单介绍 第七章：焊接参数的基本单位介绍
第一章：焊缝的基本搭接形式
一、对接：
十一、熔池： 熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液
态金属部分；
图一
焊缝成形系数（¢）=B/H

【培训课件】焊接符号及识图培训共42页文档

【培训课件】焊接符号及识图培训共42页文档
A------ 根据图示要求，表示关键和重要特性。
第七章：焊接工艺参数的基本介绍
一、焊接电流（Ⅰ） 在焊接过程中，焊接设备电流表上的读数。电
流值是在施焊过程中，在某一范围内波动。它波 动越小，电流值越稳定，焊接的效果越好。 电流单位：安培（A）
注意：（电阻焊）点凸焊设备上电流读数X100后 才是实际的焊接电流。
（二）、指引线：由箭头线和基准线组成。 （三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明： 在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标注位置有明确的规定
，绘制焊接图时必须严格遵守。 将符号和数值相对基准线的标注位置分为A~G七个区。各区相对基准线的位置固
定，不论标注的箭头线方向如何变化，它们相对基准线的位置不会改变。
十三、破口面角度： 待加工破口的端面与破口面之间的夹角；
第四章：焊接符号
一、焊接符号定义： 是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术内容的符号；
二、焊接符号的组成： （一）、焊缝符号： 1.基本符号：表示焊缝横断面形状的符号。 2.辅助符号：表示焊缝表面形状的符号。 3.补充符号：为了补充说明焊缝的某些特征而采用的符号
焊接符号及识图培训
重庆延锋江森座椅有限公司

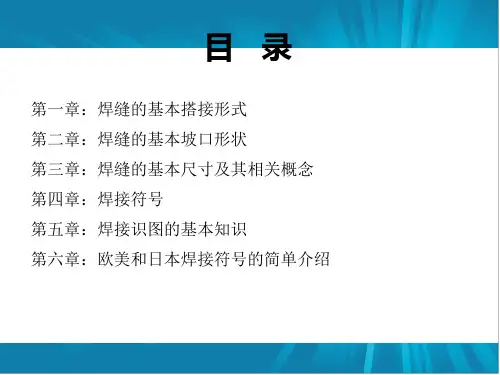

目录
第一章：焊缝的基本搭接形式 第二章：焊缝的基本坡口形状 第三章：焊缝的基本尺寸及其相关概念 第四章：焊接符号 第五章：焊接识图的基本知识 第六章：欧美和日本焊接符号的简单介绍 第七章：焊接参数的基本单位介绍
第一章：焊缝的基本搭接形式
一、对接：
二、搭接：
三、直角接： 四、T形接头：
五、斜角接：
第二章：焊缝的基本破口形状
第三章 焊缝的基本尺寸及相关概念

Solidworks焊接符号及识图培训

Solidworks焊接符号及识图培训

例2：
焊接符号表示的意义：
Z3------ 表示焊角高度为3mm； 4X50----- 表示有4段焊缝，每段长度为50mm； 135------焊接方法（熔化极非惰性气体保护焊）； [1]------ 根据图纸技术要求，表示此项为CC或SC项
二、日本焊接符号举例：
焊接符号表示的意义：
代号 111 114 12 25 952 751 155
焊接方法
手弧焊（涂料焊条）
药芯焊丝电弧 焊 埋弧焊 电阻对焊 烙铁软钎焊 激光焊 等离子弧MIG焊
五、举例：（例1）
表示：焊高3，交错焊接，焊缝长50，间隔30，现 场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
表示：焊高为3，周围满焊，采用CO2气体保护焊 进行接，共有5处。
六、熔深： 在焊接接头的横截面上，母材或前道焊缝熔化的深度； 七、焊缝成形系数： 熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值； 八、 余高： 超出母材表面连线上面的那部分焊缝金属的最大高度； 九、 焊根： 焊缝背面与母材的交接处； 十、弧坑： 弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分； 十一、熔池： 熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液 态金属部分；
四、焊接速度（V）： 表示焊接时，每分钟所焊焊缝的长度。是焊接快 慢程度的体现。 单位：cm/min 五、送丝速度： 表示焊接时，每分种焊丝的熔化速度，是焊丝熔化 快慢程度的体现。（电流越大，送丝速度越快） 单位：cm/min 每分钟多少厘米。 每分钟多少厘米。
六、气压（P）： 在点凸焊时，气压表上的读数。 单位：兆帕（MPa） 七、时间周波： 每周波是0.02秒。是点凸焊工艺的重要参数。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D区：在基本符号的右侧，标注交错焊缝符号，标注焊缝 的纵向（长度方向）尺寸数值，如焊缝段数n值、焊缝长度l 值和焊缝间距e值；
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号； G区：标注补充符号中的尾部符号，在尾部符号后标注相 同焊缝条数N值，焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
见下表
五、举例：（例1）
表示：焊高3，交错焊接，焊缝长50，间隔30，现 场配焊。
例2： 表示：焊点直径5，焊点数量10，间隔30。
例3：
表示：焊高为3，周围满焊，采用CO2气体保护焊 进行接，共有5处。
例4：
表示：焊高为3，斜V形坡口，焊缝表面磨平，焊缝 长30，共5段，采用CO2气体保护焊进行焊接。
•
感情上的亲密，发展友谊；钱财上的 亲密， 破坏友 谊。20.11.252020年11月25日 星期三 3时13分1秒20.11.25
谢谢大家！
•
每天都是美好的一天，新的一天开启 。20.11.2520.11.2503:1303:13:0103:13:01Nov-20
•
人生不是自发的自我发展，而是一长 串机缘 。事件 和决定 ，这些 机缘、 事件和 决定在 它们实 现的当 时是取 决于我 们的意 志的。2020年11月25日星期 三3时13分1秒 Wednes day, November 25, 2020
•
做专业的企业，做专业的事情，让自 己专业 起来。2020年11月上 午3时13分20.11.2503:13November 25, 2020
•
时间是人类发展的空间。2020年11月25日星 期三3时 13分1秒03:13:0125 November 2020
•
科学，你是国力的灵魂；同时又是社 会发展 的标志 。上午3时13分 1秒上 午3时13分03:13:0120.11.25
六、气压（P）： 在点凸焊时，气压表上的读数。 单位：兆帕（MPa）
七、时间周波： 每周波是0.02秒。是点凸焊工艺的重要参数。
谢谢大家的合作！！
完
•
每一次的加油，每一次的努力都是为 了下一 次更好 的自己 。20.11.2520.11.25Wednesday, November 25, 2020
目录
第一章：焊缝的基本搭接形式 第二章：焊缝的基本坡口形状 第三章：焊缝的基本尺寸及其相关概念 第四章：焊接符号 第五章：焊接识图的基本知识 第六章：欧美和日本焊接符号的简单介绍 第七章：焊接参数的基本单位介绍
第一章：焊缝的基本搭接形式
一、对接：
二、搭接：
三、直角接： 四、T形接头：
五、斜角接：
•
天生我材必有用，千金散尽还复来。03:13:0103:13:0103:1311/25/2020 3:13:01 AM
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.2503:13:0103:13Nov-2025-Nov-20
•
得道多助失道寡助，掌控人心方位上 。03:13:0103:13:0103:13Wednesday, November 25, 2020
二、焊接电压（U）： 在焊接过程中，电压表上的读数。
焊接是采用大电流、小电压的过程，在采用CO2气体 保护焊时，电压值基本上不会变化，变化很小，因为 采用的平特性电源进行焊接。
单位：伏特（V）
三、气体流量： 在焊接过程中，气体流量计上的读数
表示焊接时，保护气体的流速，每分钟气体从工作 站流入焊枪的体积数。
•
安全在于心细，事故出在麻痹。20.11.2520.11.2503:13:0103:13:01November 25, 2020
•
加强自身建设，增强个人的休养。2020年11月25日 上午3时 13分20.11.2520.11.25
•
扩展市场，开发未来，实现现在。2020年11月25日 星期三 上午3时 13分1秒03:13:0120.11.25
A------ 根据图示要求，表示关键和重要特性。
第七章：焊接工艺参数的基本介绍
一、焊接电流（Ⅰ） 在焊接过程中，焊接设备电流表上的读数。电
流值是在施焊过程中，在某一范围内波动。它波 动越小，电流值越稳定，焊接的效果越好。 电流单位：安培（A）
注意：（电阻焊）点凸焊设备上电流读数X100后 才是实际的焊接电流。
第四章：焊接符号
一、焊接符号定义： 是指在图样上标注焊接方法、焊缝形式和焊缝尺寸等技术
内容的符号； 二、焊接符号的组成：
（一）、焊缝符号： 1.基本符号：表示焊缝横断面形状的符号。 2.辅助符号：表示焊缝表面形状的符号。 3.补充符号：为了补充说明焊缝的某些特征而采用的符号
（二）、指引线：由箭头线和基准线组成。 （三）、焊缝尺寸符号：表示焊缝形状尺寸的符号。
单位：L/min L ---- 体积单位：升 Min------ 时间单位：分钟
四、焊接速度（V）： 表示焊接时，每分钟所焊焊缝的长度。是焊接快 慢程度的体现。
单位：cm/min 每分钟多少厘米。
五、送丝速度： 表示焊接时，每分种焊丝的熔化速度，是焊丝熔化 快慢程度的体现。（电流越大，送丝速度越快） 单位：cm/min 每分钟多少厘米。
第五章：焊接识图的基本知识
一、图纸的基本结构：
1、主视图：眼睛平视所看到的图形； 2、俯视图：眼睛垂直向下看到的图形； 3、左视图：眼睛从视图的左侧看到的图形； 4、剖视图：从视图中某个剖面剖开所看到的视图； 5、向视图：从视图中的某个方向所看到的视图。
举例： 主视图
俯视图
二、绘图的基本线型：
A区：属主要功能区：标注基本符号、特殊符号、补充符 号中的垫板符号，辅助符号中的平面、凸面、凹面符号；
B区：属补充功能区：布置在A区的上方或下方，标注焊 缝尺寸中的坡口角度α，坡口面角度β和根部间隙b；
C区：在基本符号的左侧，标注焊缝横截面上的尺寸符号 和数值，如钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有 效厚度S、根部半径R、焊缝宽度C和熔核直径d；
例2：
焊接符号表示的意义：
Z3------ 表示焊角高度为3mm； 4X50----- 表示有4段焊缝，每段长度为50mm； 135------焊接方法（熔化极非惰性气体保护焊）； [1]------ 根据图纸技术要求，表示此项为CC或SC项
二、日本焊接符号举例：
焊接符号表示的意义：
长度。
九． 五、 焊脚：
一○． 在脚焊缝的横截面中，从一个直角面上的焊趾到另一个直角 面表面的最小距离。
六、熔深： 在焊接接头的横截面上，母材或前道焊缝熔化的深度；
七、焊缝成形系数： 熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
八、 余高： 超出母材表面连线上面的那部分焊缝金属的最大高度；
三、焊缝符号在图样上的标准位置说明： 在标准中对焊缝符号、尺寸符号和尺寸数值在指引线上的标
注位置有明确的规定，绘制焊接图时必须严格遵守。 将符号和数值相对基准线的标注位置分为A~G七个区。各区
相对基准线的位置固定，不论标注的箭头线方向如何变化，它 们相对基准线的位置不会改变。

焊缝符号的基本标注格式
粗实线：表示能看见的外轮廓线； 细实线：表示能看见的内部线型 ，线宽是粗实 线的1/3； 点划线：表示某种图形的中心线； 虚线：表示在某个方向无法看到的线型； 双点划线：是一种辅助线；
第六章：欧美和日本焊接符号的简单介绍
一、欧美焊接符号举例： 例1：
焊接符号表示的意义：
4.5 ------表示焊点直径； [3] ------ 根据图示说明，表示此项为CC或SC项； 6 --------表示这是第六处CC或SC 项； BETWEEN ①AND ②------ 表示①件和②件两点之 间的焊点； 12X ------ 表示这两个之间的点焊数量为12个。
九、 焊根： 焊缝背面与母材的交接处；
十、弧坑： 弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；
十一、熔池： 熔焊时，在焊接热源作用下，焊件上所形成的具有一定几何形状的液
态金属部分；
图一
焊缝成形系数（¢）=B/H
图二
十二、破口角度： 两破口之间的夹角；
十三、破口面角度： 待加工破口的端面与破口面之间的夹角；
第二章：焊缝的基本破口形状
第三章 焊缝的基本尺寸及相关概念
一． 焊趾：
二． 焊缝表面与母材的交接处。
三． 二、 焊缝宽度（B）：
四． 焊缝表面两焊趾之间的距离。
五． 三、 焊缝厚度：
六． 在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
七． 四、 焊脚尺寸：
八．
在角焊缝的横截面中画出的最大的等腰直角三角形中直角边的
