《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1.在如图所示的齿轮—凸轮轴系中，轴4称为( A ) A 零件 B.机构 C.构件 D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆 4.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目 5.一般转速的滚动轴承计算准则为( C )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算 6.柴油机曲轴中部的轴承应采用( B )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承 7.螺纹联接的自锁条件为( A )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角 8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C ) A.σωω=-max min B. σωω=+max min2C. σωωω=-max min mD. σωωωω=-+max min max min9.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置 10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承 11.作单向运转的转轴，其弯曲应力的变化特征是( A )A.对称循环B.脉动循环C.恒定不变D.非对称循环 12.在一般机械传动中，若需要采用带传动时，应优先选用( C )A.圆型带传动B.同步带传动C.V 型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击 16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS 值有关的参数是( C ) A.工作齿宽b B.模数m C.齿数z D.压力角α 17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B ) （注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮） A.m t1=m a2, αt1=αa2,γ=β B.m a1=m t2, αa1=αt2,γ=β C.m t1=m a2, αt1=αa2,γ=-β D.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器 20.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。
2008级机械设计基础期末试题A卷一、选择题（本题12分，每小题2分，把正确的代号填入括号中）1. 在轴系轴向固定设计中，两端单向固定方式适用于（ B ）的场合。
A 支撑跨距大，温升高B 支撑跨距较小，温升不高C 支撑跨距大，轴上安装件有对中要求D 对传动无特别要求2. 齿轮传动的齿面点蚀一般首先发生于齿轮啮合节线附近，是因为（ C ）。
A节线处啮合轮齿对数多齿面接触应力大B节线处啮合轮齿对数少齿面接触应力小C节线处啮合轮齿对数少齿面接触应力大D节线处啮合轮齿对数多齿面接触应力小3. 为避免凸轮实际廓线失真，在设计滚子推杆盘形凸轮机构时，正确方法是（ B ）。
A 增大滚子半径B增加基圆半径 C减小基圆半径 D 增加从动件长度4. 普通V带传动的实际传动比与理论传动比不一致的根本原因是（ D ）。
A 带为弹性体发生弹性变形从而引起打滑B大小带轮的加工存在误差C 带传动中产生离心力引起带速波动D带传动本身存在的弹性滑动现象5. 在螺纹主要几何参数中，螺纹的公称直径是指（ A ）。
A 螺纹的大径B 螺栓小径C 螺纹中径D 螺纹大径和小径之和的均值6. 当蜗轮为主动件时要实现蜗杆传动自锁条件，应当满足（B ）条件。
A 蜗杆头数为1B 蜗杆导程角小于齿面当量摩擦角C 蜗杆传动比比较大时D 蜗杆导程角大于齿面当量摩擦角二、判断题（本题10分，每小题2分，下面的叙述如果正确填入T，错误填入F）1. 机械动平衡和静平衡本质差别只在于所选择平衡基面数量的多少。
（F ）2. 滚动轴承内圈孔与轴颈配合是采用的基轴制。
（ F ）3. 对心曲柄滑块机构没有急回特性所以不存在运动死点位置。
（F ）4. 有气密性要求的场合多采用可以自锁的三角螺纹。
（ F ）5. 提高蜗杆传动的效率，可以通过采用增加蜗杆头数方法来实现。
（T ）三、（本题8分）计算图示机构的自由度。
如有复合铰链、局部自由度和虚约束，需明确指出。
解：1．滚子C 处为局部自由度1分，H 处为复合铰链2分2．,1 ,11 ,8H L ===p p n 111128323H L =−×−×=−−=p p n F活动构件数2分，低副数目2分，高副数目1分，(如果这三个得分点有错，自由度计算公示正确可给1分)四（本题12分）一对渐开线标准直齿圆柱齿轮传动，压力角 20=α，齿顶高系数1*=a h ，顶隙系数25.0*=c ，测量得到其法向齿距p n =11.8064mm ，已知小轮齿数201=z ，传动比为i ＝1.5。
机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。
A. 传动、传递、传送B. 传递、传动、转矩C. 传动、传递、转动D. 传动、传递、传递答案：C2. 机械设计中，下列哪一项不是机械设计的基本要求（）。
A. 强度B. 刚度C. 寿命D. 重量答案：D3. 机械设计中，下列哪一项不是机械零件的失效形式（）。
A. 断裂B. 磨损C. 腐蚀D. 过载答案：D4. 机械设计中，下列哪一项不是机械零件的常用材料（）。
A. 钢B. 铸铁C. 塑料D. 混凝土答案：D5. 机械设计中，下列哪一项不是齿轮传动的特点（）。
A. 效率高B. 结构紧凑C. 传动平稳D. 噪音大答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响零件的强度（）。
A. 材料B. 尺寸C. 表面粗糙度D. 工作温度答案：ABCD7. 机械设计中，下列哪些因素会影响零件的寿命（）。
A. 材料B. 载荷C. 润滑D. 环境答案：ABCD8. 机械设计中，下列哪些因素会影响零件的刚度（）。
A. 材料B. 尺寸C. 形状D. 载荷答案：ABCD9. 机械设计中，下列哪些因素会影响零件的磨损（）。
A. 材料B. 表面粗糙度C. 润滑D. 载荷答案：ABCD10. 机械设计中，下列哪些因素会影响零件的腐蚀（）。
A. 材料B. 环境C. 温度D. 湿度答案：ABCD三、判断题11. 机械设计中，零件的强度越高，其寿命就越长。
（）答案：×（错误）12. 机械设计中，零件的刚度越高，其变形就越小。
（）答案：√（正确）13. 机械设计中，零件的重量越轻，其强度就越低。
（）答案：×（错误）14. 机械设计中，零件的表面粗糙度越低，其疲劳寿命就越长。
（）答案：√（正确）15. 机械设计中，零件的润滑条件越好，其磨损就越小。
（）答案：√（正确）四、简答题16. 简述机械设计中，零件的失效形式有哪些？答案：机械零件的失效形式主要包括断裂、磨损、变形、腐蚀等。
机械设计基础典型试题1一 .填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？_双曲柄机构__________；（2）当取d杆为机架时，则为_曲柄摇杆机构__________。
2.曲柄摇杆机构中，摇杆为主动件时，__ _B________死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，____B_______不应小于最小许用值。
（A）压力角（B）传动角（C）极位夹角4._____B______决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈_____大______，压力角愈_____小______ ，机构传动性能愈好。
6.采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装卸的情况下，宜采用___B ___________________。
用于薄壁零件联接的螺纹，宜采用____D___________________。
(A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接 (D) 三角形细牙螺纹 (E) 三角形粗牙螺纹 (F) 矩形螺纹7.国标规定，三角带有_YZABCDE__________七种类型，代号‘B2240’表示___B型基准长度2240mm____________________。
8.一对齿轮啮合时,两齿轮的________始终相切。
(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆9.齿轮传动的标准安装是指______分度圆与节圆重合____________________。
18.齿轮传动的重合度越大，表示同时参与啮合的轮齿对数___________-，齿轮传动也越__________。
10.一般来说，_______更能承受冲击，_____-更适合于较高的转速下工作。
(A)滚子轴承 (B) 球轴承11.基本额定动载荷是指_基本额定动载荷：规定轴承的基本额定寿命为106,轴承所能承受的载荷称为基本额定动载荷用C表示(单位N)。
襄樊学院 2010-2011学年度上学期机械设计基础试卷（A卷）（参考答案）一、选择题：（本大题共5小题，每小题2分，共10分）1、齿轮产生疲劳点蚀的根本原因是A。
A、变应力作用；B、材料有缺陷；C、表面有加工刀痕；D、采用低粘度油润滑；2、带传动工作时的弹性滑动是由于D。
A、小带轮包角过小；B、带与带轮间的摩擦系数偏低；C、带动初拉力不足；D、带的松、紧边拉力不等；3、下列直径、宽度系列相同的四种轴承中，B极限转速最高。
A、向心短圆柱滚子轴承；B、深沟球轴承；C、圆锥滚子轴承；D、单向推力球轴承；4、斜齿轮的标准模数是C。
A、轴面模数；B、端面模数；C、法面模数；D、大端模数；5、一对渐开线直齿圆柱齿轮正确啮哈的条件是B。
A、两齿轮的模数和齿距分别相等；B、两齿轮的模数和压力角分别相等；C、两齿轮的基圆相等；D、两齿轮的点厚和齿槽宽分别相等；二、填空题：（本大题共5小题，每空1分，共10分）1、机构处于死点位置时，其传动角等于零。
2、速度瞬心是两刚体上相对速度为零的重合点。
3、在一般情况下，链传动的平均传动比为常数，瞬时传动比不为常数。
4、平键联接工作时，是靠键和键槽侧面的挤压传递转矩的。
5、轴按照承载情况可分为转轴、心轴和传动轴，自行车的前轴是心轴。
三、简答题：（本大题共2小题，每小题6分，共12分）1、机构具有确定运动的条件是什么？答：F>0 并且F =原动件数目2、引起链传动速度不均匀的原因是什么? 其主要影响因素有哪些?答：是由于多边形效应引起的。
其主要影响因素有；链条节距、链轮齿数、转速。
四、综合题：（本大题共2小题，每小题8分，共16分）1、计算下列平面机构的自由度，若图中有虚约束、局部自由度和复合铰链，请说明。
解：n=7, P L=9, P H=1F=3n－2P L－P H=3×7－2×9－1＝2；E或F处虚约束，K处局部自由度，C处复合铰链。
2、根据图中所注尺寸判断下列平面连杆机构的名称答：a)双摇杆机构；b)双曲柄机构；c)曲柄摇杆机构；d)双摇杆机构五、结构改错题：（本大题10分）指出下图设计中的错误，并改正。
《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。
下面是一份试题和答案，希望能对读者有所帮助。
一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。
答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。
答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。
答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。
答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。
答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。
答案：机械设计在工业设计中具有举足轻重的地位。
机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。
同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。
2、请说明机械零件常用金属材料应具备哪些性能。
答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。
试卷代号：2414中央广播电视大学2009—2010学年度第一学期“开放专科”期末考试机械设计基础试题2010年1月一、判断题(判断下列所述是否正确，正确填入“√”号，错误则填“×”号。
每题2分，共24分) 1．刚体受三个力作用时，这三个力的作用线必交于一点。
(×)2．刚体上作用力偶的力偶矩大小与矩心的具体位置无关。
(√)3．构件的刚度要求，就是构什有足够的抵抗破坏的能力。
(×)4．塑性材料的失效主要为屈服失效。
( √)5．任何—个机构中必布山只能有一个构件为机架。
( √)6．机构具有确定的运动条件是：机构原动件的个数等于机构的自由度。
(√)7．由渐升线的形成过程可知，基圆内有渐开线。
(×)8. 斜齿轮不产生根切的最少齿数人于直齿轮。
( √)9．圆锥齿轮传动是空间齿轮传动。
(√)10．若齿轮连续传动，其重合度要小于l。
(×)11．斜齿轮的端面参数是标准值。
( ×)12．构件受两个力作用平衡时，两力的大小相等、方向相反并作用在—条直线上。
( √)二、选择题(每空3分，共24分)1．对于铰链四杆机构，当满足整转副存在的条件时，若取( C )为机架，将得到双曲柄机构，( D )为机架，将得到双摇杆机构。
A．最长杆B．与最短杆相邻的构件C. 最短杆D. 与最短杆相对的构件2．渐开线齿廓基圆上的压力角( C )。
A．大于零B．小于零C．等于零D．等于20°3．曲柄摇杆机构中，曲柄为主动件时，( C )为死点位置。
A．曲柄与连杆共线B．摇杆与连杆共线C．不存在4．凸轮机构中从动件常用的运动规律，有刚性冲击的是( A )。
A．等速运动规律B．等加等减速运动规律C．简诣运动规律5．下列哪项选择是标准外啮合斜齿轮传动的正确啮合条件之—( A )。
A．两齿轮的法面模数相等B．两齿轮的端面模数相等C．两齿轮的螺旋角同向6．渐开线齿廓形状取决于( C )直径大小。
(完整版)《机械设计基础》试题库及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)《机械设计基础》试题库及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)《机械设计基础》试题库及答案(word版可编辑修改)的全部内容。
一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体;部件是机器的装配单元体.2、平面运动副可分为低副和高副，低副又可分为转动副和移动副.3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。
平面运动副可分为低副和高副。
4、平面运动副的最大约束数为 2 .5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。
6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。
7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。
8、机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构,当曲柄为原动件时，机构无死点位置,而当摇杆为原动件时，机构有死点位置.9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。
10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为:急回特性.11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。
12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。
13、螺旋机构的工作原理是将螺旋运动转化为直线运动。
14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。
15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成.16、链传动和带传动都属于挠性件传动。
填空：大部分重复。
7.销分为：定位销联接销安全销
10.蜗杆传动：圆柱蜗杆传动环面蜗杆传动锥蜗杆传动（这个既不清楚了，应该是的）
14. 润滑油粘度根据计量单位不同可分为：条件粘度_运动粘度____
___动力粘度___
填空部分我这三个不清楚所以就记了下来，都是课本上有的，但往年真题里面貌似没看到。
问答：
1.在中心距、分度圆一定时，一个是齿轮齿数增加，对齿轮有何影响？
2.合理布置轴上齿轮以减少轴的载荷的问题，给出两种动力输入方案，让你
判断哪一个方案更合理，并给出原因。
3.一个铰制孔用螺栓结构图。
分析：
1.讨论可不可以通过把带轮轮槽做的粗糙一点来提高当量摩擦系数，
从而提高带的有效拉力？
2.一个讨论链传动的节距和齿数的变化会影响什么？
计算：1.关于受轴向力的螺栓校核（考过）。
2.极限疲劳应力曲线（考过）。
3.键的校核。
有一定的综合性，题目给出了很多的已知条件，要学会自己处理给定的已知条件。
4.带传动和深沟球轴承的综合题，注意求轴承的寿命是L10。
5.轴的设计。
自己画出完整的结构。
（顺便问下今年考试的战友们，轴的设计一题中那个简图里面的轴承是什么轴承啊？？看着好像是圆柱滚子，但那个齿轮明明是斜齿轮啊！我当深沟球画的。
）。

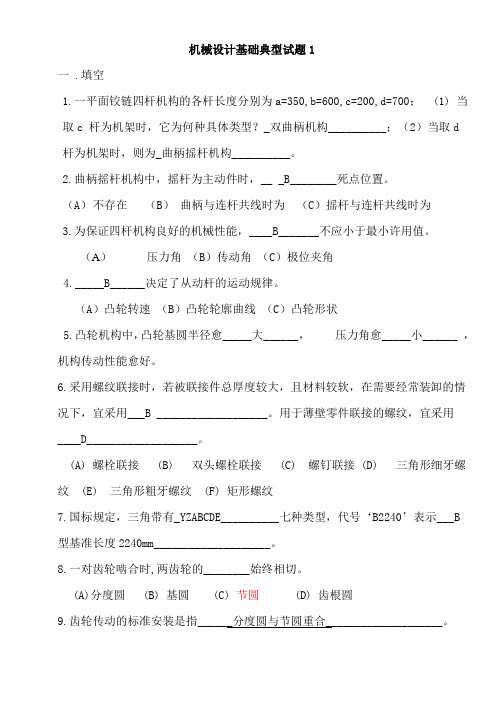

机械设计基础典型试题1一 .填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？_双曲柄机构__________；（2）当取d杆为机架时，则为_曲柄摇杆机构__________。
2.曲柄摇杆机构中，摇杆为主动件时，__ _B________死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，____B_______不应小于最小许用值。
（A）压力角（B）传动角（C）极位夹角4._____B______决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈_____大______，压力角愈_____小______ ，机构传动性能愈好。
6.采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装卸的情况下，宜采用___B ___________________。
用于薄壁零件联接的螺纹，宜采用____D___________________。
(A) 螺栓联接 (B) 双头螺栓联接 (C) 螺钉联接 (D) 三角形细牙螺纹 (E) 三角形粗牙螺纹 (F) 矩形螺纹7.国标规定，三角带有_YZABCDE__________七种类型，代号‘B2240’表示___B型基准长度2240mm____________________。
8.一对齿轮啮合时,两齿轮的________始终相切。
(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆9.齿轮传动的标准安装是指______分度圆与节圆重合____________________。
18.齿轮传动的重合度越大，表示同时参与啮合的轮齿对数___________-，齿轮传动也越__________。
10.一般来说，_______更能承受冲击，_____-更适合于较高的转速下工作。
(A)滚子轴承 (B) 球轴承11.基本额定动载荷是指_基本额定动载荷：规定轴承的基本额定寿命为106,轴承所能承受的载荷称为基本额定动载荷用C表示(单位N)。
12.转轴是指______________________；传动轴是指___________________二，简要回答：1.计算图示机构的自由度，并判定其是否具有确定的运动。
2. 作下列机构图示位置的压力角。
3.图示尖顶对心移动从动杆盘状凸轮机构。
（1）作出图示位置压力角；（2）求该凸轮基圆半径r b=?(3)求从动杆升程h=?4,简述带传动为什么限制带速V在5——25米/秒范围内？三，计算题：1，一队外啮合齿轮标准直齿圆柱挂齿轮传动，测得其中心距为160mm.两齿轮的齿数分别为Z1=20，Z2=44，求两齿轮的主要几何尺寸。
2，图示轮系，已知：Z1=20，Z2=40，Z3=80，Z4=Z5=30，Z6=90。
求i16=?试题1 参考答案填空：1 双曲柄机构曲柄摇杆机构2 曲柄与连杆共线时为3 传动角4 凸轮轮廓曲线5 大小6 摩擦力7 B型键宽度b=18mm，长度L=80mm8 利用螺纹零件把需要固定在一起的零件固连起来利用螺纹零件实现回转运动转换成直线运动9 外径细牙螺纹外径12mm，螺距1.510 双头螺栓联接三角形细牙螺纹11 212 Y Z A B C D E B型基准长度2240mm13 0.02214 1015 节圆16 7817 分度圆与节圆重合18 越多平稳19 模数齿数20 4000N 1455.9N21 深沟球轴承直径系列2 内径75mm22 滚子轴承球轴承23 额定寿命106寿转，L=1(106转)时轴承所能承受的最大载荷24 既承受弯矩也承受扭矩只承受扭矩25 轴头轴颈轴身简要回答：1 1 具有确定运动2 图示3 图示4 速度大离心力过大绕转的圈数多寿命低计算1 m=5 d1=100 d2=220 da1=100+10=110 da2=220+10=230 df1=100-12.5=87.5df2=220-12.5=207.5 p=3.14*5=15.7 s=e=7.852 n3=n4(n4/n6)=(z6/z4)=3nH=n6(n1-n6)/(n3-n6)=-(z3/z1)=-4 i16=-7机械设计基础典型试题 2一、填空（60分）1.图示机构中有_______虚约束。
（A）1个（B）2个（C）3个（D）没有2.图示机构要有确定运动，需要有_______原动件。
（A）1个（B）2个（C）3个（D）没有3.平面四杆机构无急回特性时_______，行程速比系数 _______（A）压力角α=0 （B）传动角β=0 （C）极位夹角θ=0（D）k＞1 （E）k＜1（F）k=15.曲柄摇杆机构中，曲柄为主动件时，_______死点位置；（A）曲柄与连杆共线时为（B）摇杆与连杆共线时（C）不存在6.凸轮机构中，基圆半径是指凸轮转动中心到_______半径。
（A）理论轮廓线上的最大（B）实际轮廓线上的最大（C）实际轮廓线上的最小（ D）理论轮廓线上的最小7.凸轮机构中的压力角是指_______间的夹角。
（A）凸轮上接触点的法线与从动件的运动方向（B）凸轮上接触点的法线与该点线速度（C）轮上接触点的切线与从动件的运动方向10.设计键联接的几项主要内容是：a按轮毂长度选择键的长度 b按要求选择键类型 c按内径选择键的剖面尺寸 d进行必要强度校核具体设计时一般顺序为_______。
(A)b-a-c-d (B)b-c-a-d (C)a-c-b-d (D)c-d-b-a17.三角带传动和平型带传动相比较，其主要优点是_______。
A)在传递相同功率时，尺寸较小； B)传动效率高C)带的寿命长； D)带的价格便宜19.工作条件与型号一定的三角带，其寿命随小带轮直径的增大而_______。
（A）降低（B）增大（C）不变22.带在工作时产生弹性滑动，是由于_______。
（A）带不是绝对挠性件（B）带与带轮间的摩擦系数偏低（B）带的紧边与松边拉力不等（D）带绕过带轮产生离心力25.一对齿轮要正确啮合，它们的_______必须相等，（A）直径（B）宽度（C）模数（D）齿数26.一个齿轮上的圆有_______。
（A）齿顶圆和齿根圆，（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆27.一标准直准圆柱齿轮的周节（齿距）P=15.7mm,齿顶圆的直径为d=400mm,则该齿轮的齿数为_______。
（A）82 （B）78 （C）80 （D）76二、计算及绘图1.计算图示机构的自由度，并判定其是否具有确定运动，（绘有箭头的构件为原动件）。
2.设计一铰链四杆机构，已知其摇杆CD的长度为50mm，行程速比系数K=1.3。
3.图示的轮系中，各齿轮均为标准齿轮，且其模数均相等，若已知各齿轮的齿数分别为：Z1=20、Z2=48、Z2'=20。
试求齿数Z3及传动比i1H。
4.图示轮系，已知Z1=18、Z2=20、Z2'=25、Z3=25、Z3'=2（右），当a轴旋转100圈时，b轴转4.5圈，求Z4=？试题2 参考答案填空：1 12 13 极位夹角θ=0 K=14 110mm≤d≤190mm5 不存在6 实际轮廓线上的最小7 凸轮上接触点的法线与从动件的运动方向8 沿周向固定并传递扭矩9 两侧面的挤压力10 b-c-a-d11 安装一对平键12 升角和牙型角13 可拆联接14 扭转15 拉断16 45017 传动效率高18 传递的功率19 增大20 减小21 减小22 带的紧边与松边拉力不等23 2.2﹪24 b-a-e-c-f-d-g25 模数26 齿顶圆，分度圆，基圆和齿根圆27 78计算1 1 具有确定运动2 图示3 z2-z1=z3-z2' z3=z2-z1+z2'=48-20+20=48(n1-nH)/(n3-nH)=z2z3/z1z2n3=0i1H=1-48*48/20*20=-4.764 i16=(20*25*z4)/(18*25*2)=100/4.5 z4=40机械设计基础典型试题 3一.填空3.曲柄摇杆机构产生“死点”位置的条件是，摇杆为件，曲柄为件。
4.凸轮机构能使从动杆按照，实现各种复杂的运动。
8.标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的模数和都相等，齿轮的角相等而旋向。
10.在工作中同时承受和两种作用，本身又转动的轴，叫转轴。
二.判断2，曲柄的极位夹角θ越大，机构的急回特性也越显著。
（）3，在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。
（）5，速比公式i12=n1/n2=Z2/Z1不论对齿轮传动还是蜗杆传动都成立。
（）三.简答1.什么叫标准齿轮？2.为什么要限制齿轮的最少齿数？3.两轴相互平行的情况下采用什么类型的齿轮传动，并叙述其优点。
4. 带传动中，打滑和弹性滑动有何不同？5. 举例说明急回特性在生产中有什么意义？四.计算1.有一对标准直齿圆柱齿轮，m=2mm，α=200，Z=25，Z2=50，求（1）如果n1=960r/min，n2=？（2）中心距a=？（3）齿距p=？2.Z1=15，Z2=25，Z3=20，Z4=60。
n1=200r/min（顺时针）n4=50r/min（顺时针）试求H的转速。
3. 计算此机构的自由度。
4. 齿轮轴由一对7206轴承支承，F r1=5200N，F r2=3800N，Fx=2200N，方向如图所示，试求两轴承的当量动载荷。
试题3 参考答案一、填空：1 构件2 最短杆整周回转3 主动件从动件4 凸轮轮廓曲线5 126 B 基准长度（公称）7 主要依据正比8 法面法面螺旋角相反9 头数正切10 弯矩扭矩二、判断1 错2 对3 错4 对5 错三、简答1 压力角200模数为标准值，分度圆齿厚等于齿槽宽的齿轮2 范成法加工齿轮齿数低于17发生根切3 直齿圆柱齿轮和斜齿圆柱齿轮（传动平稳、承载大）4 传动带是弹性体，受到拉力后会产生弹性伸长，伸长量随拉力大小的变化而改变。
带由紧边绕过主动轮进入松边时，带的拉力由F1减小为F2,其弹性伸长量也由δ1减小为δ2。
这说明带在绕过带轮的过程中，相对于轮面向后收缩了（δ1-δ2），带与带轮轮面间出现局部相对滑动，导致带的速度逐步小于主动轮的圆周速度，这种由于带的弹性变形而产生的带与带轮间的滑动称为弹性滑动。
弹性滑动和打滑是两个截然不同的概念。
打滑是指过载引起的全面滑动，是可以避免的。
而弹性滑动是由于拉力差引起的，只要传递圆周力，就必然会发生弹性滑动，所以弹性滑动是不可以避免的。
5 例牛头刨床空程速度快提高生产率计算1 n2=480 a=75 p=6.282 (200-nH)/(50-nH)=-25*60/15*20 nH=753 3*5-2*7=14 S1=Fr1/2Y=5200/2*0.4ctg140=1620S2=Fr2/2Y=3800/2*0.4ctg140=1184S1+Fx>S2 1620+2200>1184Fa2=S2=1184Fa1= S1+Fx=3820Fa1/Fr1=3800/5200=0.73>e=0.37Fa2/Fr2=1184/3800=0.31<e=0.37P1=0.4*5200+0.4ctg140*3820=8208P2=Fr2=3800机械设计基础典型试题 4一、填空1.机构具有确定运动的条件是：_______________________________。
