《机械设计基础》期末考试试卷

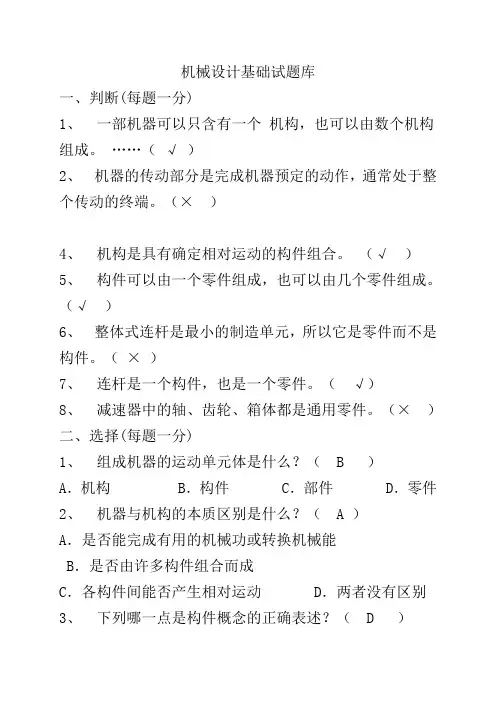

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

（√）5、构件可以由一个零件组成，也可以由几个零件组成。

（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

（×）7、连杆是一个构件，也是一个零件。

（√）8、减速器中的轴、齿轮、箱体都是通用零件。

（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的 B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

机械设计基础期末试卷试题（附答案）11数控班专业一《机械设计基础》期末考试试题总分：100分时间：100分钟命题人****一填空题（每空1分，共30分）．1. 花键联接按其齿形不同，可分为矩形、渐开线。

2. 当带传动的传动时，打滑首先发生在带轮的小轮上。

3. 蜗杆传动的失效经常发生在蜗轮上。

4. 工作时只受弯矩不承受扭矩的轴称为心轴。

5. 平面运动副可分为低副和高副，低副又可分为转动副和移动副。

6. 机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

铰链四杆机构的死点位置发生在从动件与连杆共线位置。

7. 滚动轴承内圈与轴颈的配合采用基孔制，外圈与轴承孔的配合采用基轴制。

8. 螺旋机构的工作原理是将螺旋运动转化为直线运动。

9. 渐开线齿形常用的加工方法有仿形法和范成法两类。

10. 在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。

11. 斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

12. 在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越大。

13. 蜗杆传动的中间平面是指：通过_蜗杆_轴线并垂直于__蜗轮__轴线的平面。

14. 若键的标记为键C20×70GB1096-79,则该键为C型平键，b=20，L=70。

15. 轮系运动时，所有齿轮几何轴线都固定不动的，称定轴轮系轮系，至少有一个齿轮几何轴线不固定的，称行星齿轮系。

二、选择题（每题1分，共20分）1．圆锥齿轮机构中， C 模数是标准值A．小端 B.平均直径处 C.大端 D.背锥截面2．机械工程中，通常利用 C 的惯性储蓄能量，以越过平面连杆机构的死点位置。

A．主动件 B.连杆 C.从动件D.连架杆3. 压力角α的定义是 C 。

A．从动件所受的力F与其法向分力Fn之间的夹角B．从动件所受的力F与受力点速度方向之间所夹的钝角C．从动件所受的力F的方向与受力点速度方向之间所夹的锐角4. 对于外凸的凸轮轮廓曲线，从动杆滚子半径必须B 理论轮廓曲线的最小曲率半径。

《机械设计基础》期末复习题一、选择题1、原动件的自由度为（ B ）。

A．0 B．1 C．2 D．32、在机构中，原动件的数目（B ）机构的自由度时，该机构具有确定的运动。

A．大于B．等于C．小于D．大于或等于3、对于铰链四杆机构，当满足最短杆和最长杆之和小于或等于其他两杆长度之和的条件时，若取（C ）为机架，将得到曲柄摇杆机构。

A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件4、已知一铰链四杆机构ABCD，AB=25mm，BC=35mm，CD=50mm，AD=30mm，且AD为机架，BC为AD的对边。

那么，此机构为（C ）。

A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构D．固定桁架5、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（A ）。

A．运动规律B．运动形式C．结构形状D．结构尺寸6、在凸轮机构中，当从动件按等加速、等减速运动规律时，机构将（B ）。

A．产生刚性冲击B．产生柔性冲击C．既无刚性冲击也无柔性冲击D．既有刚性冲击也有柔性冲击7、螺纹的公称直径是（A ）。

A．大径B．中径C．小径D．分度圆直径8、螺纹连接预紧的目的是（ABCD ）。

A．增强联接的可靠性B．增强联接的密封性C．防止联接自行松脱D．提高疲劳强度9、键的长度选择主要是根据（ A ）A．传递转矩的大小B．轮毂的宽度C．传递功率的大小C．轴的直径10、V带传动主要依靠（ A ）传递运动和动力。

A．带与带轮接触面的摩擦力B．带的紧边拉力C．带的初拉力D．带的松边拉力11、当中心距增加时，小带轮的包角（ A ）。

A．增大B．不变C．减小D．不一定12、带传动的中心距过大将会引起的不良后果是（A ）。

A．带会产生抖动B．带易磨损C．带易疲劳断裂D．包角减小13、链传动属于（C ）。

A．具有中间弹性体的啮合传动B．具有中间柔性件的啮合传动C．具有中间挠性件的啮合传动D．具有中间挠性件的啮合传动14、多排链排数一般不超过3或4排，主要是为了（B ）。

0906班《机械设计基础》试题（含答案）一、填空题(本大题共15小题，每小题2分，共30分)1. 牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。

2. 在铰链四杆机构中，当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构。

3. 平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构。

4. 凸轮机构主要由、、和三个基本构件组成。

5. 在凸轮机构中，从动件的运动规律完全由 6. 直齿圆锥齿轮的标准模数规定在____端的圆上。

7. 斜齿圆柱齿轮传动的重合度比直齿圆柱齿轮传动的重合度，因而承载能力。

8. 我国规定齿轮标准压力角为度；模数的单位是。

9. 齿轮切削加工方法可分为仿形法和范成法，用成形铣刀加工齿形的方法属法，用滚刀加工齿形的方法属法。

10. 只承受的轴称为传动轴。

11. 既承受又承受的轴称为转轴。

12. 按滚动体的形状，滚动轴承可分为轴承和轴承两大类13. 轴的刚度分为刚度和刚度两种。

14. 轴的常用材料是和。

15.滚动轴承一般由, ，和组成二、选择题(本大题共5小题，每小题2分，共10分)16.最适合凸轮高速运转的从动件运动规律是。

A、等速运动；B、等加速运动与等减速运动；C、简谐运动； D、摆线运动。

17.带传动采用张紧轮的目的是。

A、减轻带的弹性滑动；B、提高带的寿命C、改变带的运动方向D、调节带的初拉力。

18.齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在。

A、靠近齿顶处B、靠近齿根处；C、靠近节线的齿顶处；D、靠近节线的齿根部分。

19.在良好的润滑和密封情况下，滚动轴承的主要失效形式是。

A、塑性变形；B、胶合；C、磨损；D、疲劳点蚀。

20.当轴上安装的零件要承受轴向力时，采用来轴向定位，所受的轴向力较大。

A．圆螺母；B．紧定螺钉；C．弹性挡圈；D．楔形键。

三、是非题（本大题共15小题，每小题1分，共15分）21．在设计平面四杆机构时，一定要避免死点位置22．在铰链四杆机构中，曲柄一定是最短杆。

试题一一.填空1. 一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700 ; ⑴当取c杆为机架时，它为何种具体类型？撰曲柄机构________ ;（2）当取d杆为机架时，则为_曲柄摇杆机构__ 。

2. 曲柄摇杆机构中，摇杆为主动件时，_曲柄与连杆共线时为_ 死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3. 为保证四杆机构良好的机械性能，传动角______ 应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4. __ 凸轮轮廓曲线决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5. 凸轮机构中，凸轮基圆半径愈____ 大______ ，压力角愈____ 小—，机构传动性能愈好。

6. 紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有摩擦力___________ 。

（A）压紧力（B）轴向力（C）摩擦力7. 链“ B18X80的含义是B型键宽度b=18mm长度L=80mm _______ _8. 螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来—。

螺旋传动是指利用螺纹零件实现回转运动转换成直线运动____________ 。

9. 螺纹的公称直径是指它的外径___，螺纹“ M12X1.5'的含义为一细牙螺纹外径12mm螺距1.5 。

10. 采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_________ 双头螺栓联接_______________ 。

用于薄壁零件联接的螺纹，宜采用________ 三角形细牙螺纹________________ 。

（A）螺栓联接（B）双头螺栓联接（C）螺钉联接（D）三角形细牙螺纹（E）三角形粗牙螺纹（F）矩形螺纹11. 某调整螺纹，采用双头粗牙螺纹，螺距为3mm为使螺母相对螺杆沿轴向移动12mm则螺杆应转 ___ _2 ___ 。

《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。

)1、在机械中属于制造单元的是（）。

[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。

[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。

2、_________是机器和机构的统称。

3、齿轮的渐开线齿廓形状取决于_________。

4、轮系分为______轮系、______轮系和______轮系。

5、______是在齿顶圆和齿根圆之间的一个假想基准圆。

6、轴上与轴承配合的部分称为______。

7、标准直齿圆柱齿轮不根切的最少齿数是______。

机械设计试题[1]一、单项选择题1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副 C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B.部分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( )A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。

.机械设计基试础题库一、判断 (每题一分 )1、一部机器可以只含有一个机构，也可以由数个机构组成。

? ?（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端（。

×）4、机构是具有确定相对运动的构件组合。

? ? ? ? ? ? ? ? ? ? ? （√）5、构件可以由一个零件组成，也可以由几个零件组成。

? ? ? ? ? （√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

? （×）7、连杆是一个构件，也是一个零件。

? ? ? ? ? ? ? ? ? （√）8、减速器中的轴、齿轮、箱体都是通用零件。

? ? ? ? ? ? ? ? ? ? ? （× ）二、选择(每题一分 )1、组成机器的运动单元体是什么？（ B ）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉B．起重吊钩C．螺母D．键Word资料.5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空 (每空一分 )1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对 __运动。

机器工作时，都能完成有用的 __机械功 ___ 或实现转换 __能量 ___。

《机械设计基础》期末试题库及答案二、判断题1．带传动的弹性滑动是不可避免的,打滑是可以避免的。

(√ ) 2．V带型号中,截面尺寸最小的是Z型。

(×）3、在直齿圆柱齿轮传动中,忽略齿面的摩擦力,则轮齿间受有圆周力、径向力和轴向力三个力作用。

(×）3．蜗杆传动一般用于大速比的场合。

(√)4．蜗杆传动一般用于传动大功率、大速比的场合。

(×）5．定轴轮系的传动比等于始末两端齿轮齿数之反比。

(×）6．楔键的顶底面是工作面。

(√)7、设计键联接时,键的截面尺寸通常根据传递转矩的大小来选择。

(×）8、在螺纹联接的结构设计中,通常要采用凸台或凹坑作为螺栓头和螺母的支承面,其目的是使螺栓免受弯曲和减小加工面。

(√)9、螺纹联接是可拆联接。

(√)10、滚动轴承的基本额定动载荷C值越大,则轴承的承载能力越高。

(√ )11、在相同工作条件的同类型滚动轴承,通常尺寸越大,其寿命越长。

(√ )三、选择题 (将正确答案的序号填在括号中)(每题2分)1、带传动的主要失效形式是带的(A)A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀2、带传动中弹性滑动现象的产生是由于(C)A.带的初拉力达不到规定值B.带与带轮的摩擦系数过小C.带的弹性变形D.带型选择不当3、 (A )是带传动中所固有的物理现象,是不可避免的。

A.弹性滑动B.打滑C.松驰D.疲劳破坏4、闭式硬齿面齿轮传动的主要失效形式是(B)A.齿面胶合B.轮齿疲劳折断C.齿面磨粒磨损D.轮齿过载折断5、齿面接触疲劳强度设计准则针对的齿轮失效形式是(A)A.齿面点蚀B.齿面胶合C.齿面磨损D.轮齿折断6、为了实现两根相交轴之间的传动,可以采用(C)A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动8、键的截面尺寸b×h主要是根据( D )来选择。

A.传递扭矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径9、滚动轴承在一般转速下的主要失效形式是(C)A.过大的塑性变形B.过度磨损C.疲劳点蚀D.胶合10、联轴器和离合器均具有的主要作用是(B)A.补偿两轴的综合位移B.联接两轴,使其旋转并传递转矩C.防止机器过载D.缓和冲击和振动四、问答题(每题5分)1、说明带的弹性滑动与打滑的区别。

机械设计基础期末试题及答案一、填空题（每空1分，共30分）1、构件是机器的_运动___单元体；零件是机器的__制造___单元体；部件是机器的__装配___单元体。

2、平面运动副可分为______低副__和____高副___，低副又可分为__转动副_____和___移动副____。

3、轮系运动时，所有齿轮几何轴线都固定不动的，称___定轴轮系____轮系，至少有一个齿轮几何轴线不固定的，称___行星轮系______轮系。

4、为保证带传动的工作能力，一般规定小带轮的包角α≥___120°_______。

5、若键的标记为键B20×70GB1096－79，则该键为__B____平键，b＝___20___，L＝_____70___。

6、轴的作用是_____支承轴上的旋转零件________________________。

按轴的承载情况不同，可以分为___传递运动和转矩____、___心轴_____、__转轴、传动轴_______。

7、凸轮机构是由_____机架_______、________凸轮____、______从动件______三个基本构件组成的。

8、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为___急回特性_________。

9、在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越_______大_____。

10、齿轮啮合时，当主动齿轮的____齿根__推动从动齿轮的___齿顶___，一对轮齿开始进入啮合，所以开始啮合点应为______从动轮齿顶圆______与啮合线的交点；当主动齿轮的___齿顶___推动从动齿轮的___齿根___，两轮齿即将脱离啮合，所以终止啮合点为________主动轮齿顶圆____与啮合线的交点。

11、滚动轴承内圈与轴颈的配合采用____基孔制__制，外圈与轴承孔的配合采用基轴制_______制。

二、判断题（每题1分，共10分）1、基圆以内有渐开线。

《机械设计基础》期末试题01填空题（每小题2分，共20分）1. 两构件通过2. 满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为3. 在凸轮机构中，常见的从动件运动规律为将出现击。

4. 直齿圆柱齿轮作接触强度计算时，取荷由5. 为使两对直齿圆柱齿轮能正确啮合，它们的等。

6. 两齿数不等的一对齿轮传动，其弯曲应力弯曲应力7. V带传动的主要失效形式是8. 在设计V带传动时，V9. 链传动中的节距越大，链条中各零件尺寸10. 工作时只受二、选择题（每小题1分，共5分）1. 渐开线标准齿轮的根切现象发生在A. 模数较大时B. 模数较小时C. 齿数较少时D. 齿数较多时2. 在下列四种型号的滚动轴承中，A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承3. 在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性套柱销联轴器4. 在铰链四杆机构中，机构的传动角和压力角的关系是。

A. B. C. D.5. 对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A. 拉力B. 扭矩C. 压力D. 拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）1. 在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（2. 在凸轮机构中，基圆半径取得较大时，其压力角也较大。

（3. 在平键联接中，平键的两侧面是工作面。

（4. 斜齿圆柱齿轮的标准模数是大端模数。

（5. 带传动在工作时产生弹性滑动是由于传动过载。

（6. 转轴弯曲应力的应力循环特性为脉动循环变应力。

（7. 向心推力轴承既能承受径向载荷，又能承受轴向载荷。

（8. 圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传递转矩。

（四、问答题（每小题3分，共9分）1. 试述齿廓啮合基本定律。

2. 试述螺纹联接防松的方法。

机械设计基础期末考试题1.一个齿轮上的圆有()OA.齿顶圆，齿根圆B.齿顶圆，齿根圆，分度圆，基圆(正确答案)C.齿顶圆，节圆，基圆D.齿顶圆，分度圆，节圆，齿根圆，基圆2.渐开线齿轮传动的重合度随着齿轮()增大而增大。

A.齿数(正确答案)B.模数C.啮合角D.变位情况3.下面哪项不属于齿轮的基本参数()oA.齿数B.模数C.压力角D.中心距(正确答案)4.仿形法加工齿轮，根据被加工齿轮的()选择刀具刀号。

A.模数和齿数(正确答案)B.模数和压力角C.齿数和压力角D.模数5.要实现棘轮转角大小的任意改变，应选用()0A.不完全齿轮机构B.槽轮机构C.可变向棘轮机构D.摩擦轮机构(正确答案)6.用标准齿条型刀具加工正常齿渐开线标准齿轮时，不发生根切的最少齿数为 9A）0A.17（正确答案）B.16C.15D.147.某单圆销六槽外啮合槽轮机构，假设主动件曲柄转一周，那么槽轮转（）周。

A.1B.1/3C.1/6（正确答案）D.1/88.以下为空间齿轮机构的是（）齿轮机构。

A.圆锥（正确答案）9.人字C.平行轴斜齿圆柱D.直齿圆柱10钱链四杆机构中是否存在曲柄，取决于各构件O之间的关系。

A.长度（正确答案）11重量C.体积D.质量10.互作平面运动的两构件上瞬时速度相等的重合点，即为两构件的速度（）OA.相对瞬心B.绝对瞬心C.瞬心（正确答案）D.都不对11.国家标准规定，标准渐开线齿轮的分度圆压力角（）oA.35°B.30°C.25°D 20° （正确答案）12.下面对运动副描述不正确的选项是（）oA.直接接触B.不直接接触（正确答案）C.能够产生相对运动D.可以是点接触13.渐开线齿轮传动的（）越大，重合度越大。

A.模数越大B.齿数越多（正确答案）C.中心距越小D.中心距越大14.要将一个曲柄摇杆机构转化成为双摇杆机构，可将（）。

A.原机构的曲柄作机架B.原机构的连杆作机架C.原机构的摇杆作机架（正确答案）D.原机构的摇柄作机架15.标准渐开线齿轮，影响齿轮齿廓形状的是（）oA.齿轮的基圆半径（正确答案）B.齿轮的分度圆半径C.齿轮的节圆半径D.齿轮的任意圆半径16.凸轮机构的从动件选用等速运动规律时，其从动件的运动（）oA.将产生柔性冲击B.没有冲击C.将产生刚性冲击（正确答案）D.既有刚性冲击又有柔性冲击17.凸轮与从动件接触的运动副属于（）oA.转动副B.移动副C.低副D.高副（正确答案）18.对于存在周期性速度波动的机器，安装飞轮主要是为了在（）进行速度调节。

机械设计基础期末考试题及答案
一、单选题
1. 下列设计准则中，强调利用经济有效的方式实现系统目标的是
A. 功效准则
B. 重量准则
C. 质量准则
D. 成本准则
答案：D. 成本准则
2. 设计优化的基本思想是
A. 全局优化
B. 局部优化
C. 简化优化
D. 时间优化
答案：A. 全局优化
3. 重点分析消除设备可靠性问题的方法是
A. 使用先进设计技术
B. 处理故障影响因素
C. 控制原材料质量
D. 设置严格的维护规定
答案：B. 处理故障影响因素
4. 以下技术中能够有效提高零部件多功能化水平的是
A. 技术设计
B. 小型化设计
C. 精密加工技术
D. 模块化设计
答案：D. 模块化设计
5. 机械结构降低重量的方法是
A. 全空心结构
B. 连接部件多空心结构
C. 半空心框架结构
D. 预制成型轻质结构
答案：D. 预制成型轻质结构
二、多选题
1. 材料优势评价包括
A. 经济性
B. 物理性
C. 力学性
D. 化学性
答案：A. 经济性 B. 物理性 C. 力学性 D. 化学性
2. 结构设计主要技术内容有
A.图像分析
B. 有效利用材料
C. 非晶结构设计
D. 动力结构优化
答案：A.图像分析 B. 有效利用材料 C. 非晶结构设计 D. 动力结构优化
三、判断题
1. 能满足各种质量要求的设计是有效质量设计。

答案：正确
2. 质量设计不仅包括减轻系统实现成本，还包括改进可靠度和可靠性。

答案：正确。

《机械设计基础》期末考试试卷(A4)一、填空题(20分)1．以齿轮中心为圆心，过节点所作的圆称为圆。

2．火车车轮在铁轨上的滚动，属于副。

3．零件是的基本单元，构件是的基本单元。

4．机构具有唯一确定相对运动的条件。

5．在平面四杆机构中，和为反映机构传力性能的重要指标。

6．齿距P与π的比值P/π称为。

7．基圆越小，渐开线越，基圆越大，渐开线越趋。

基圆内产生渐开线。

8．按轴在工作中承受载荷的特点，轴分为、、。

9．零件在轴上的固定形式包括和。

10．6205轴承是____________轴承，轴承内径为____________mm。

二、选择题 (20分)1．在曲柄摇杆机构中，为提高机构的传力性能，应该（）。

A．增大传动角γB．减小传动角γC．增大压力角αD．减小极位夹角θ2．下列铰链四杆机构中，能实现急回运动的是（）。

A．双摇杆机构B．曲柄摇杆机构C．双曲柄机构D．对心曲柄滑块机构3与连杆机构相比，凸轮机构最大的缺点是（）。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动4．渐开线标准齿轮的根切现象，发生在（）。

A．模数较大时B．模数较小时C．齿轮较少时D．齿数较多时5．齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在（）。

A．齿顶部分B．靠近节线的齿顶部分C．齿根部分D．靠近节线的齿根部分6．带传动中，弹性滑动（）。

A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免7．下列四种螺纹中，自锁性能最好的是（）。

A．粗牙普通螺纹B．细牙普通螺纹C．梯形螺纹D．锯齿形螺纹8．与其他机构相比，凸轮机构最大的优点是（）。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大9．在下列四种类型的联轴器中，能补偿两轴的相对位移以及可缓和冲击、吸收振动的是（）。

A．凸缘联轴器B．齿式联轴器C．万向联轴器D．弹性柱销联轴器10 . 压力角是指凸轮轮廓曲线上某点的（）。

《机械设计基础》期末考试试卷适用班级考试形式班级姓名学号一、填空题(每空1分，共10*1=10分）1、普通螺纹的公称直径指的是螺纹的径。

2、运动副接触形式有：、、。

3、齿轮传动的重合度越大，表示同时参与啮合的轮齿对数，齿轮传动也越。

4、凸轮机构中，凸轮基圆半径愈大，压力角愈，机构传动性能愈好。

5、凸轮主要由、、三个基本构件组成。

二、判断题（每题2分，共10*2=20分）1、机器是由机构组合而成的，机构的组合一定就是机器。

（）2、按其接触形式，运动副分为点线接触的高副和面接触的低副。

（）3、平面四杆机构中的极位夹角就是从动件在两个极限位置的夹角。

（）4、机构能具有相对运动的条件是其自由度F ＞0。

（）5、普通螺纹主要用于联接。

（）6、根据曲柄存在的条件判定铰接四杆机构中已存在曲柄，则此机构是不会成为双摇杆构的。

（）7、蜗杆的螺旋线有左旋和右旋两种，在传动中多用右旋。

（）8、间歇运动机构的主动件和从动件，都是可以互相调换的。

（）题号一二三四五总分总分人得分阅卷人得分阅卷人得分9、机构具有确定运动的条件是机构自由度与原动件个数相等。

（）10、普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

（）阅卷人得分三、选择题（每题3分，共10*3=30分）1、对于铰链四杆机构，当满足杆长之和的条件时，若取()为机架，将得到双曲柄机构。

A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件2、凸轮机构从动杆的运动规律，是由凸轮的（）所决定的。

A．压力角B．滚子C．形状D．轮廓曲线。

3、在双曲柄机构中，已知三杆长度为a=80mm，b=150mm，c=120mm，则d杆长度为（）。

A．＜110mm；B．110mm≤d≤190mm；C．≥190mm；D．任意长度。

4、平面四杆机构无急回特性时，行程速比系数（）。

A．大于1B．小于1C．等于1D．不确定5、为保证四杆机构良好的机械性能，（）不应小于最小许用值。

《机械设计基础》期末考试试题------------------------------------------作者------------------------------------------日期分） 。

、零件受载是在传力的接触表面上会产生应力，其中面接触传力为应力，点、线接触传力为应力。

、在✞带传动设计中，限制带轮最小直径主要是为了限制带传动中的。

、对于链速低于 ❍♦的低速链传动，主要失效形式是。

、开式齿轮传动的主要失效形式是和 。

、对于一般的 ，可使用弯扭合成的方法进行强度计算。

、对于刚性差或安装精度差的轴系，选择轴承时可考虑采用，以保证轴承的正常工作。

、滚动轴承的配合制度是轴承与轴的配合为 ，轴承与轴承座孔的配合为。

、常用的滑动轴承材料分为、和等三类。

、平键联接靠键和键槽的 传力，高度方向有 ，不会影响轴与轴上零件的对中。

得 分 评卷人 二、计算题（共 分）分） 在图示轮系中，481=Z ，272=Z 45',2=Z 1203=Z已知轮 的转速m in /1501r n =☎转向如图✆。

试求转臂Ｈ的转速H n 的大小和方向。

．（本题共 分）计算平面构件的自由度（ 分）；要求指出虚约束和局部约束（ 分）；并画出没有虚约束和局部约束的等效简图（ 分）得 分评卷人三、改错题（本题共有处错误，每改出一处得 分，共 分）指出下图中的错误（共有 个错误），并作简单说明。

得分评卷人四、设计题（共 分）根据同学们所学过的知识设计一个抽水马桶，要求画出构件简图，并算出其构件的自由度。

其中简图为 分，自由度计算为 分（提示：此题目是比较简单，你只要画出在现实生活中见过的其中一种即可）。

机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。

a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。

a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。

a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。

a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。

a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。

a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。

a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。

a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。

2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。

3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。

4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。

5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。

6._______是机器与机构的统称。

7.包⾓是指带与带轮接触弧所对的圆⼼⾓。

对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。

机械设计基础一、选择题：（每题2分，共20分）1 平面高副所受的约束数为A 、1 ； B、2 ； C、 3。

2 铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。

若l AB=30mm，l BC=70mm，l CD=80mm，则机架最大杆长为A 、 80mm ；B 、 150mm ；C 、 120mm。

3 凸轮机构从动件采用等速运动规律时A 、无冲击；B 、有刚性冲击；C 、有柔性冲击。

4 一对渐开线齿轮啮合传动时，其节圆压力角A 、大于啮合角；B 、等于啮合角；C 、小于啮合角。

5. 轮系运动时，各轮轴线位置固定不动的称为A 、周转轮系；B 、定轴轮系；C 、行星轮系6. 当两渐开线齿轮的中心距略有改变时，该对齿轮的A 、传动比不变，且啮合角也不变；B 、传动比有变化，但啮合角不变；C 、传动比不变，但啮合角有变化。

7 机器中各运动单元称为：A 、零件； B、构件； C 、机件。

8 用简单的线条和规定的符号代表构件和运动副所绘制的机构简图称为：A 、机构运动简图；B 、机构示意图； C、运动线图。

9 平面铰链四杆机构ABCD中，AD为机架，L AB=40mm，L BC=60mm，L CD=120mm，L AD=120mm，那么：A、 AB杆为曲柄，CD杆为摇杆；B、 CD与AB杆均为曲柄；C 、AB与CD均为摇杆。

10 凸轮机构从动件采用等加速等减速运动规律时，A 、无冲击； B、有刚性冲击； C、有柔性冲击。

11 在单圆销的平面槽轮机构中，当圆销所在构件作单向连续运动时，槽轮的运动通常为：A、双向往复摆动；B、单向间歇转动；C、单向连续转动。

12、闭式软齿面齿轮传动中，齿轮最可能出现的破坏形式为。

A. 轮齿折断B. 齿面磨料磨损C. 齿面疲劳点蚀13、拧紧螺母时的功率主要与螺纹的_______有关。

A. 升角B.线数C.螺距和牙型角D.升角和牙型角14. 只承受弯矩的轴，称为。

A. 转轴B. 心轴C. 传动轴15、平键联接的可能失效形式有。

第2页 共4页在工作时是否 ），1.凸轮机构是由（ ）、（ ）、和（ ）三个基本构件组成的.2.四冲程内燃机的活塞在气缸内往复移动四次即:( )、（ ）、（ ）、（ ）四个工作过程，完成一个工作循环，它对应着曲轴转两圈。

3.k 个构件形成的复合铰链应具有 ( )个转动副。

4.常用的间歇运动机构有( )，( )。

5.四连杆机构根据连架杆运动的形式不同，可分为（ ）、（ ）（ ）三种基本形式。

6.螺纹的旋向有（ ）和（ ）。

7.根据齿轮系运转时，各齿轮的轴线相对于机架是否固定将齿轮系分为( ) 和 ( )两种基本类型。

8.用箭头法标出定轴轮系的转动方向时，当首轮1的转动方向给定后，可按外啮合两轮转向（ ），内啮合两轮转向（ ）的规律，对个对齿轮逐一标出转向。

9.V 带传动中，若主动轮的圆周速度为V 主，带的线速度V 带，从动轮的圆周速度为V 从，，则三者之间的关系为（ ）1. 零件是机器中单独加工，不可再分的单元体。

（ ）2.机构的自由度总等于1. （ ）3.平面汇交力系的平衡条件是合力矩为零。

（ ）4.凡以弯曲为主要变形的构件统称为梁。

（ ）5.只要满足最长杆与最短杆之和小于或等于另外两杆之和就一定存在曲柄。

（ ）6.极为夹角越大。

急回运动特性就越显著。

（ ）7.凸轮机构是多用作传递动力不大的控制机构和调节机构。

（ ）8.在凸轮从动件运动规律中，等速运动规律存在刚性冲击。

（ ）9.螺栓连接装拆方便，适用于被连接件较厚的情况。

（ ） 10.凸轮机构的图解法设计原理是采用反转法原理 （ ）二、填空题（共 8 题，每空2分，共 20分）三、判断题（共 10 题，每题 1分，共10 分）第3页 共6页 第 4页 共6页······························密···················封·····················线·······························1、常用的间歇机构有哪些？列举2种以上间歇机构的应用案例。
