机械设计基础试题和答案

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时.接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下.也不需要防松。

4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。

《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( A ) A 零件 B.机构 C.构件 D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆 4.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目 5.一般转速的滚动轴承计算准则为( C )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算 6.柴油机曲轴中部的轴承应采用( B )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承 7.螺纹联接的自锁条件为( A )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角 8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C ) A.σωω=-max min B. σωω=+max min2C. σωωω=-max min mD. σωωωω=-+max min max min9.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置 10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承 11.作单向运转的转轴，其弯曲应力的变化特征是( A )A.对称循环B.脉动循环C.恒定不变D.非对称循环 12.在一般机械传动中，若需要采用带传动时，应优先选用( C )A.圆型带传动B.同步带传动C.V 型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B ) A.螺栓联接 B.双头螺柱联接 C.螺钉联接 D.紧定螺钉联接 15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击 16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS 值有关的参数是( C ) A.工作齿宽b B.模数m C.齿数z D.压力角α 17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B ) （注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮） A.m t1=m a2, αt1=αa2,γ=β B.m a1=m t2, αa1=αt2,γ=β C.m t1=m a2, αt1=αa2,γ=-β D.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器 20.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。

（a）(b) (c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A连的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、 试求出下列机构中的所有速度瞬心。

(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。

4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。

一、填空（每空1分）1、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

2、平面运动副可分为低副和高副，低副又可分为转动副和移动副。

3、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

4、平面运动副的最大约束数为2 。

5、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

6、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。

7、平面机构中，两构件通过点、线接触而构成的运动副称为高副。

8、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

9、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

10、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

11、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

12、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

13、螺旋机构的工作原理是将螺旋运动转化为直线运动。

14为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

15、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

16、链传动和带传动都属于挠性件传动。

17、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

18、渐开线标准直齿圆柱齿轮正确啮合的条件为模数和压力角分别相等。

19、_齿面磨损__和_因磨损导致的轮齿折断__是开式齿轮传动的主要失效形式。

20、渐开线齿形常用的加工方法有仿形法和范成法两类。

21、在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。

22、斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。

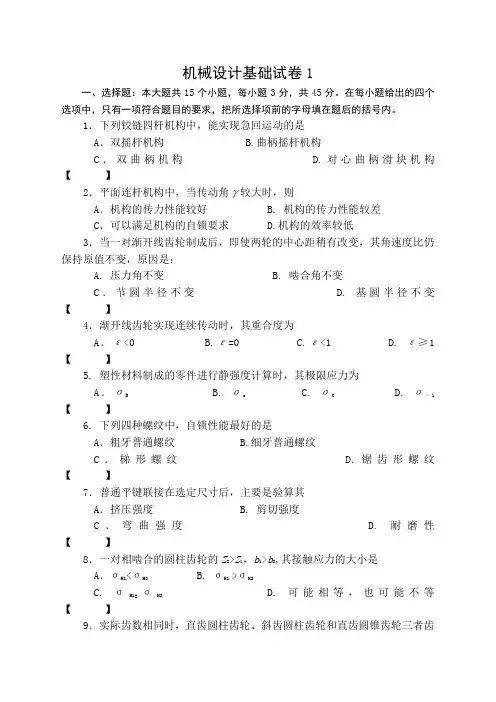

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2B. σH1>σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A ．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C ．直齿圆锥齿轮的最大 D. 三者数值相同【 】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为： A ．减小齿面滑动速度υs B. 减少蜗杆头数Z 1C ．增加蜗杆头数Z 1 D. 增大蜗杆直径系数q【 】11. 带传动中，弹性滑动 A ．在张紧力足够时可以避免 B ．在传递功率较小时可以避免 C ．在小带轮包角足够大时可以避免 D．是不可避免【 】12．带传动作减速传动时，带的最大应力σmax 等于 A.σ1+σb1+σc B. σ1+σb2+σc C. σ2+σb1+σcD. σ2+σb2+σc【 】13. 转轴的变曲应力为A ．对称循环变应力 B.脉动循环变应力C ．非对称循环变应力 D.静应力【 】14．在基本额定动载荷C 作用下，滚动轴承的基本额定寿命为106转时，其可靠度为 A ．10% B. 80% C.90% D.99%【 】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C 是指 A ．弹簧外径与簧丝直径之比值 B ．弹簧内径与簧丝直径之比值 C ．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值【 】二、填空题：本大题共10个小题，每空1分，共20分。

《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程，涵盖了机械设计的基础知识和基本技能。

下面是一份试题和答案，希望能对读者有所帮助。

一、选择题1、下列哪个零件不属于标准件？（） A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案：D. 连杆2、在机械设计中，哪种材料具有较好的耐磨性和耐腐蚀性？（） A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案：D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件？（） A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案：C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的？（） A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案：A. 模数5、下列哪个零件属于常用件？（） A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案：A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。

答案：使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况，轴可分为________、和。

答案：心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。

答案：原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。

答案：轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。

答案：直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。

答案：机械设计在工业设计中具有举足轻重的地位。

机械设计为产品的实现提供了技术和美学的支撑，是产品性能和使用寿命的重要保障。

同时，机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用，成为产品外观和结构设计的灵感来源。

2、请说明机械零件常用金属材料应具备哪些性能。

答案：机械零件常用金属材料应具备以下性能：力学性能，包括强度、硬度、塑性和韧性等；物理性能，如导热性、导电性和密度等；化学性能，如耐腐蚀性和抗氧化性等；工艺性能，如铸造性、焊接性、切削加工性和热处理性等。

《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。

答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。

答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。

答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。

答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。

答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。

机械设计基础考试题库及答案一、单项选择题（每题2分，共20分）1. 机械设计中，通常所说的“三度”是指（）。

A. 精度、刚度、强度B. 温度、湿度、压力C. 速度、加速度、减速度D. 硬度、韧性、弹性答案：A2. 在机械设计中，静强度计算的目的是（）。

A. 确定零件的尺寸B. 确定零件的材料C. 确定零件的重量D. 确保零件在静载荷作用下不发生破坏答案：D3. 机械零件的疲劳破坏通常发生在（）。

A. 零件表面B. 零件内部C. 零件连接处D. 零件的任何位置答案：A4. 机械设计中，摩擦力的计算公式为（）。

A. F = μNB. F = N/μC. F = N * μD. F = N - μ答案：A5. 机械零件的接触应力通常分为（）。

A. 正应力和剪应力B. 拉应力和压应力C. 接触应力和弯曲应力D. 弯曲应力和扭转应力答案：C6. 机械设计中，材料的许用应力通常由（）确定。

A. 材料的强度B. 材料的硬度C. 材料的韧性D. 材料的塑性答案：A7. 机械设计中，为了提高零件的疲劳强度，可以采取的措施是（）。

A. 增大零件的尺寸B. 减小零件的尺寸C. 增加零件的表面粗糙度D. 提高零件的表面光洁度答案：D8. 机械设计中，热处理的目的不包括（）。

A. 提高材料的硬度B. 改善材料的韧性C. 增加材料的塑性D. 调整材料的内部结构答案：C9. 机械设计中，齿轮传动的效率主要受（）影响。

A. 齿轮材料B. 齿轮的制造精度C. 齿轮的润滑条件D. 所有上述因素答案：D10. 机械设计中，轴承的寿命与（）成正比。

A. 载荷大小B. 转速高低C. 轴承材料D. 轴承的安装精度答案：A二、多项选择题（每题3分，共15分）11. 机械设计中，常见的传动方式包括（）。

A. 齿轮传动B. 皮带传动C. 链传动D. 液压传动答案：ABC12. 机械设计中，零件的失效形式包括（）。

A. 断裂B. 磨损C. 腐蚀D. 变形答案：ABCD13. 机械设计中，提高零件疲劳强度的措施包括（）。

机械设计基础试题及答案机械设计基础试题及答案「篇一」一.填空题：1 .凸轮主要由( 凸轮 )，( 从动件 )和 ( 机架 )三个基本构件组成。

2 .凸轮机构从动件的形式有由 ( 尖顶 )从动件，( 滚子 )从动件和( 平底 )从动件。

3 .按凸轮的形状可分为( 盘型 )凸轮、( 移动 )凸轮、( 圆柱 )凸轮、( 曲面 )4. 常用的间歇运动机构有( 棘轮 )机构，( 槽轮)机构，(凸轮间歇)机构和( 不完全齿 ) 机构等几种。

5 螺纹的旋向有( 左旋 )和( 右旋 ); 牙形有 ( 三角形 ). ( 梯形 ). ( 矩形 ). ( 锯齿形 )6. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的(法面模数 )和(法面压力角 )都相等，齿轮的( 螺旋 ) 相等 ( 旋向 )_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300,d=400，当取c 杆为机架时，它为( 曲柄摇杆 )机构;当取d杆为机架时，则为( 双摇杆 )机构。

8 平面连杆机构当行程速比K( >1 )时，机构就具有急回特性。

9 曲柄摇杆机构产生“死点”位置的条件是：当为( 曲柄 )主动件( 曲柄与机架 )共线时。

13 螺纹联接的基本类型有( 螺栓联接 )、( 双头螺柱联接 )、( 螺钉联接 )、( 紧定螺钉联接 )四种。

14 轮系按其轴相对机架是固定还是运动的可分为(定轴 )轮系和(周转 )轮系。

15 滚动轴承代号为62305/P5;各部分的含义是：“6”表示(沟球轴承);“23”表示( 宽度系数); “05”表示( 内径代号 );P5表示( 精度公差等级 )。

16.螺纹的公称直径是指它的( 大径 )，螺纹“M12X1.5左”的含义是 ( 左旋细牙螺纹公称直径12 )。

17.螺纹的公称直径是指它的 ( 大径 )。

M16*2的含义是 ( 细牙螺纹外径16螺距2 )。

18.滚动轴承代号“6215”的含义是_ ("6"_表示是普通深沟球轴承，2_是宽度系列 5是内径代号 )。

机械设计基础试题库一一一绪论机械设计概述一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（× ）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（ × ）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（× ）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。

A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。

A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。

A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。

A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。

A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。

（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。

（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。

通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。

第一套一、填空题（25分，1分/空）1．两构件之间为接触的运动副称为低副，引入一个低副将带入个约束。

2．如图所示铰链四杆机构中，若机构以AB杆为机架时，为机构；以CD杆为机架时，为机构；以AD杆为机架时，为机构。

3．在凸轮机构从动件的常用运动规律中，、运动规律有柔性冲击。

4．采用标准齿条刀具加工标准齿轮时，其刀具的线与轮坯圆之间做纯滚动；加工变位齿轮时，其刀具的线与轮坯圆之间做纯滚动。

一对相啮合的大小齿轮齿面接触应力的关系是，其接触强度的关系是。

5．普通平键的工作面是，工作时靠传递转矩；其剖面尺寸按选取，其长度根据决定。

6．螺纹常用于联接，螺纹联接常用的防松方法有，和改变联接性质三类。

7．轴按照承载情况可分为、和。

自行车的前轴是，自行车的中轴是。

二、问答题（16分，4分/题）1．加大四杆机构原动件上的驱动力，能否是该机构越过死点位置？为什么？2．一对标准直齿轮，安装中心距比标准值略大，试定性说明以下参数变化情况：（1）齿侧间隙；（2）节圆直径；（3）啮合角；（4）顶隙3．在机械传动系统中，为什么经常将带传动布置在高速级？带传动正常运行的条件是什么？4．移动滚子从动件盘形凸轮机构若出现运动失真，可采取什么改进措施？三、计算题（49分）1．某变速箱中，原设计一对直齿轮，其参数为m=2.5mm，z1=15，z2=38；由于两轮轴孔中心距为70mm，试改变设计采用斜齿轮传动，以适应轴孔中心距。

试确定一对斜齿轮的主要参数（模数、齿数、压力角、螺旋角），并判断小齿轮是否根切。

（15分）2．图示轮系中，已知各轮齿数为：z1= z2′= z3′=15，z2=25，z3= z4=30，z4′=2（左旋），z5=60，z5′=20（m=4mm）。

若n1=500r/min，转向如图所示，求齿条6的线速度v的大小和方向。

（16分）3．一对30205/P6的圆锥滚子轴承的轴系，轴上径向载荷F R=3000N，F A=500N，尺寸关系如图所示，求两轴承的径向当量动载荷P r1、P r2。

《机械设计基础》考试题库一、 名词解释 1.机械： 2.机器： 3。

机构： 4.构件： 5.零件: 6。

标准件： 7。

自由构件的自由度数： 8。

约束： 9.运动副： 10。

低副： 11。

高副： 23.机构具有确定运动的条件： 24.死点位置： 25。

急回性质: 26。

间歇运动机构: 27。

节点： 28。

节圆： 29.分度圆： 30。

正确啮合条件: 31.连续传动的条件： 32。

根切现象： 33.变位齿轮： 34.蜗杆传动的主平面: 35。

轮系： 36.定轴轮系： 37.周转轮系: 38.螺纹公称直径：螺纹大径。

39。

心轴： 40。

传动轴： 41.转轴: 二、 填空题1. 机械是（机器）和（机构）的总称。

2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。

3. 平面机构的自由度计算公式为：(F=3n —2P L -P H ）。

4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2,则其传动比i= (n 1/n 2）= （D 2/D 1)= (z 2/ z 1)。

5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。

若以杆Ｃ为机架，则此四杆机构为(双摇杆机构）.6. 在传递相同功率下，轴的转速越高,轴的转矩就（越小）。

7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为(连杆）。

8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。

9. 平面连杆机构曲柄存在的条件是①(最短杆与最长杆长度之和小于或等于其它两杆长度之和）②(连架杆和机架中必有一杆是最短杆）。

10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25）,平均速比为（1：1.25）。

11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。

机械设计基础模拟试题及答案一、单选题（共50题，每题1分，共50分）1、曲柄滑决机构是由( ) 演化而来的。

A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构正确答案：A2、螺栓组同时承受较大的横向载荷，应采用( ) 来承受横向载荷，以减小螺栓的直径尺寸。

A、退刀相B、沉头座C、减载元件D、平的凸台正确答案：C3、为了不过于严重削弱轴和轮毂的强度，两个切向键一-般应布置成(A、在轴的同一母线上B、相互错开120° ~130°C、相互错开170° ~180°D、相互错开80° ~90°。

正确答案：B4、按链传动的用途，套筒滚子链和齿形链属于( )。

A、起重链C.牵引链B、传动链正确答案：B5、重合度须大于()，齿轮方能连续传动。

A、2B、3C、1正确答案：C6、渐开线标准齿轮的根切现象发生在()。

A、内数较多时B、模数较小时C、模数较大时D、齿数较少时正确答案：D7、斜齿轮全齿高等于()加边根高。

A、顶隙B、法面齿距C、齿顶高正确答案：C8、滚动轴承内圈与轴颈、外圈与座孔的配合。

A、均为基轴制B、前者基轴制，后者基孔制C、均为基孔制D、前者基孔制，后者基轴制正确答案：B9、齿根圆直径接近轴的直径时，采用()。

A、实体式齿轮B、齿轮轴C、腹板式齿轮正确答案：B10、铰链四杆机构的最短杆与最长杆的长度之和大于其余两杆的长度之和时，机构( ) 。

A、有曲柄存在B、不存在曲柄C、有时有曲柄，有时没曲柄以上答案均不对正确答案：B11、滚动轴承的润滑剂有润滑脂、()和固体润滑剂。

A、锂基润滑脂B、钙基润滑脂C、润滑油D、钠基润滑脂正确答案：C12、铰链四杆机构中存在曲柄时，曲柄()是最短构件。
