第4章 轴心受力构件例题 4.1 某焊接组合工字形截面轴心受压构件的截面尺寸如图4-13所示，承受轴心压力设计值(包括构件自重)N ＝2000kN ，计算长度l 0y ＝6m ，l 0x ＝3m ，翼缘钢板为火焰切割边，钢材为Q345，截面无削弱。
要求验算该轴心受压构件的整体稳定性是否满足设计要求，并计算整体稳定承载力。
图4—13 焊接工字形截面解 （1）截面及构件几何特性计算A =250×12×2+250×8=8000mm 2I y =(250×2743-242×2503)/12=1.1345×108 mm 4 I x =(12×2503×2+250×83)/12=3.126×107 mm 41.1198000/101345.1/8=⨯==A I i y y mm5.628000/10126.3/7=⨯==A I i x x mmλy =l 0y /i y =6000/119.1=50.4 λx =l 0x /i x =3000/62.5=48.0 (2)整体稳定性验算查表4－5，截面关于x 轴和y 轴都属于b 类，λy >λx1.61235/3454.50235/==y y f λ查附表7得φ=0.80169.31180008016.01020003=⨯⨯=A N ϕN/mm 2≈f =310N/ mm 2 故可认为整体稳定性满足要求。
（3）整体稳定承载力计算φAf =0.8016×8000×310=1.988×106N=1988kN 该轴心受压构件的整体稳定承载力为1988kN 。
例题4.2 某焊接T 形截面轴心受压构件截面尺寸如图4—14所示。
承受轴心压力设计值(包括构件自重)N ＝2000kN ，计算长度l 0x ＝l 0y ＝3m ，翼缘钢板为火焰切割边，钢材为Q345，截面无削弱。
3-轴心受力构件习题

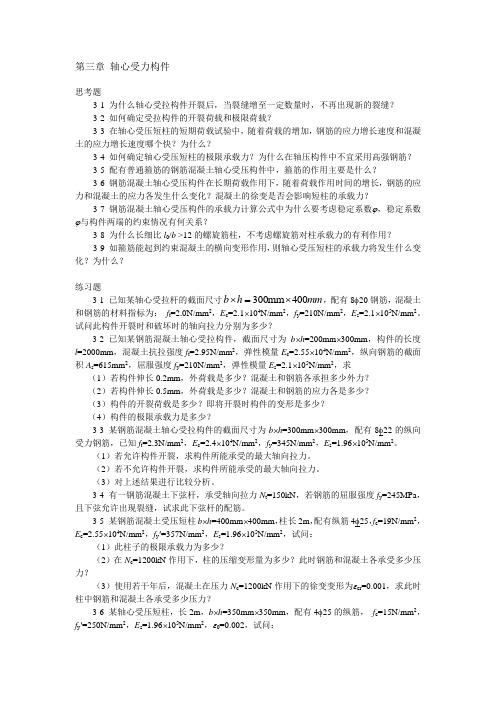

第三章 轴心受力构件思考题3-1 为什么轴心受拉构件开裂后，当裂缝增至一定数量时，不再出现新的裂缝？ 3-2 如何确定受拉构件的开裂荷载和极限荷载？3-3 在轴心受压短柱的短期荷载试验中，随着荷载的增加，钢筋的应力增长速度和混凝土的应力增长速度哪个快？为什么？3-4 如何确定轴心受压短柱的极限承载力？为什么在轴压构件中不宜采用高强钢筋？ 3-5 配有普通箍筋的钢筋混凝土轴心受压构件中，箍筋的作用主要是什么？3-6 钢筋混凝土轴心受压构件在长期荷载作用下，随着荷载作用时间的增长，钢筋的应力和混凝土的应力各发生什么变化？混凝土的徐变是否会影响短柱的承载力？3-7 钢筋混凝土轴心受压构件的承载力计算公式中为什么要考虑稳定系数ϕ，稳定系数ϕ与构件两端的约束情况有何关系？3-8 为什么长细比l 0/b >12的螺旋筋柱，不考虑螺旋筋对柱承载力的有利作用？3-9 如箍筋能起到约束混凝土的横向变形作用，则轴心受压短柱的承载力将发生什么变化？为什么？练习题3-1 已知某轴心受拉杆的截面尺寸mm h b 400mm 300⨯=⨯，配有8φ20钢筋，混凝土和钢筋的材料指标为： f t =2.0N/mm 2，E c =2.1⨯104N/mm 2，f y =210N/mm 2，E s =2.1⨯105N/mm 2。

试问此构件开裂时和破坏时的轴向拉力分别为多少？3-2 已知某钢筋混凝土轴心受拉构件，截面尺寸为b ⨯h =200mm ⨯300mm ，构件的长度l =2000mm ，混凝土抗拉强度f t =2.95N/mm 2，弹性模量E c =2.55⨯104N/mm 2，纵向钢筋的截面积A s =615mm 2，屈服强度f y =210N/mm 2，弹性模量E s =2.1⨯105N/mm 2，求（1）若构件伸长0.2mm ，外荷载是多少？混凝土和钢筋各承担多少外力？（2）若构件伸长0.5mm ，外荷载是多少？混凝土和钢筋的应力各是多少？（3）构件的开裂荷载是多少？即将开裂时构件的变形是多少？（4）构件的极限承载力是多少？3-3 某钢筋混凝土轴心受拉构件的截面尺寸为b ⨯h =300mm ⨯300mm ，配有8φ22的纵向受力钢筋，已知f t =2.3N/mm 2，E c =2.4⨯104N/mm 2，f y =345N/mm 2，E s =1.96⨯105N/mm 2。
