第1篇一、概述水泵控制器是水泵系统的重要组成部分,用于控制水泵的启动、停止、转速调节、故障保护等功能。
为确保水泵系统的安全、稳定运行,特制定本操作规程。
二、操作前准备1. 确认电源已接入,电压符合水泵控制器要求。
2. 检查水泵控制器外观,确保无损坏、变形等异常情况。
3. 检查连接线路,确保接线正确、牢固。
4. 确认水泵控制器与水泵连接正常。
5. 熟悉水泵控制器各按钮、开关的功能及操作方法。
三、操作步骤1. 启动水泵(1)将水泵控制器上的启动按钮按下,水泵开始启动。
(2)观察水泵启动过程,确认水泵启动正常。
2. 停止水泵(1)将水泵控制器上的停止按钮按下,水泵开始停止。
(2)观察水泵停止过程,确认水泵停止正常。
3. 调节水泵转速(1)根据实际需求,调整水泵控制器上的转速调节旋钮,实现水泵转速的调节。
(2)观察水泵转速变化,确认转速调节符合要求。
4. 故障保护(1)当水泵控制器检测到过载、短路、缺相等故障时,会自动切断电源,保护水泵和控制器。
(2)故障排除后,重新启动水泵。
四、日常维护与保养1. 定期检查水泵控制器外观,确保无损坏、变形等异常情况。
2. 定期检查连接线路,确保接线正确、牢固。
3. 定期检查水泵控制器与水泵连接,确保连接正常。
4. 定期检查水泵控制器各按钮、开关功能,确保操作正常。
5. 定期检查水泵控制器散热情况,确保散热良好。
6. 定期清洁水泵控制器,保持清洁。
五、注意事项1. 操作人员必须熟悉水泵控制器操作规程,确保操作正确。
2. 操作过程中,严禁带电操作,防止触电事故发生。
3. 水泵控制器安装、维护、检修应由专业人员进行。
4. 发现水泵控制器异常情况,应立即停止使用,并及时报修。
5. 操作过程中,严禁擅自拆卸、改动水泵控制器。
六、附则1. 本规程适用于各类水泵控制器操作。
2. 本规程由XX公司设备管理部门负责解释。
3. 本规程自发布之日起实施。
注:本规程仅供参考,具体操作规程可根据实际情况进行调整。

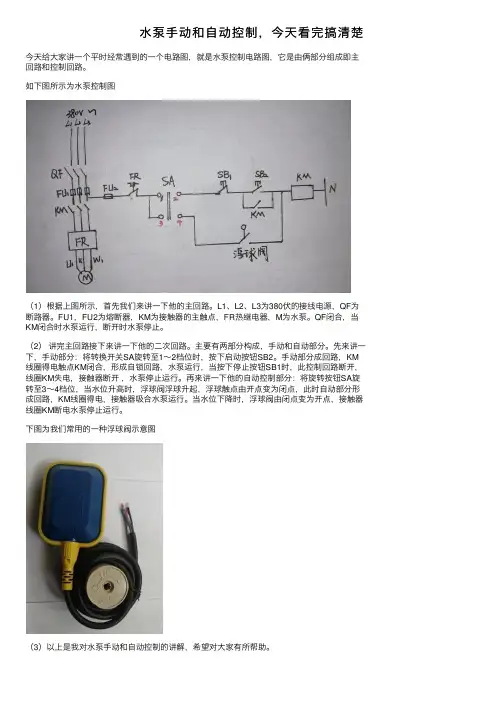

⽔泵⼿动和⾃动控制,今天看完搞清楚
今天给⼤家讲⼀个平时经常遇到的⼀个电路图,就是⽔泵控制电路图,它是由俩部分组成即主回路和控制回路。
如下图所⽰为⽔泵控制图
(1)根据上图所⽰,⾸先我们来讲⼀下他的主回路。
L1、L2、L3为380伏的接线电源,QF为断路器。
FU1,FU2为熔断器,KM为接触器的主触点,FR热继电器,M为⽔泵。
QF闭合,当KM闭合时⽔泵运⾏,断开时⽔泵停⽌。
(2)讲完主回路接下来讲⼀下他的⼆次回路。
主要有两部分构成,⼿动和⾃动部分。
先来讲⼀下,⼿动部分:将转换开关SA旋转⾄1~2档位时,按下启动按钮SB2。
⼿动部分成回路,KM 线圈得电触点KM闭合,形成⾃锁回路,⽔泵运⾏,当按下停⽌按钮SB1时,此控制回路断开,线圈KM失电,接触器断开,⽔泵停⽌运⾏。
再来讲⼀下他的⾃动控制部分:将旋转按钮SA旋转⾄3~4档位,当⽔位升⾼时,浮球阀浮球升起,浮球触点由开点变为闭点,此时⾃动部分形成回路,KM线圈得电,接触器吸合⽔泵运⾏。
当⽔位下降时,浮球阀由闭点变为开点,接触器线圈KM断电⽔泵停⽌运⾏。
下图为我们常⽤的⼀种浮球阀⽰意图
(3)以上是我对⽔泵⼿动和⾃动控制的讲解,希望对⼤家有所帮助。

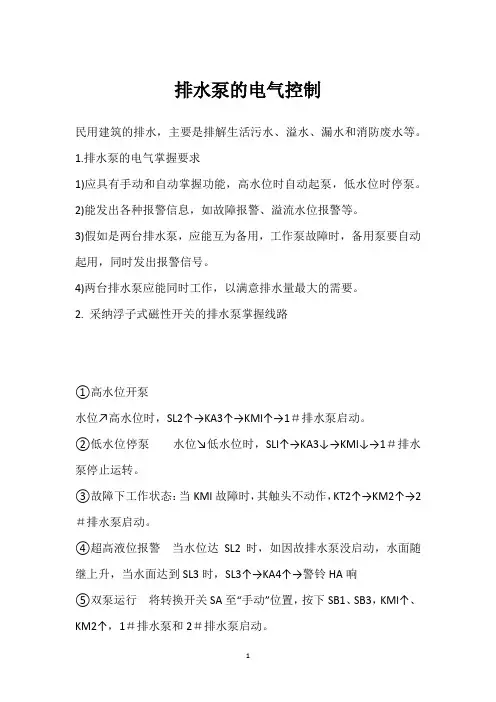

排水泵的电气控制
民用建筑的排水,主要是排解生活污水、溢水、漏水和消防废水等。
1.排水泵的电气掌握要求
1)应具有手动和自动掌握功能,高水位时自动起泵,低水位时停泵。
2)能发出各种报警信息,如故障报警、溢流水位报警等。
3)假如是两台排水泵,应能互为备用,工作泵故障时,备用泵要自动起用,同时发出报警信号。
4)两台排水泵应能同时工作,以满意排水量最大的需要。
2. 采纳浮子式磁性开关的排水泵掌握线路
①高水位开泵
水位↗高水位时,SL2↑→KA3↑→KMl↑→1#排水泵启动。
②低水位停泵水位↘低水位时,SLl↑→KA3↓→KMl↓→1#排水泵停止运转。
③故障下工作状态:当KMl故障时,其触头不动作,KT2↑→KM2↑→2#排水泵启动。
④超高液位报警当水位达SL2时,如因故排水泵没启动,水面随继上升,当水面达到SL3时,SL3↑→KA4↑→警铃HA响
⑤双泵运行将转换开关SA至“手动”位置,按下SB1、SB3,KMl↑、KM2↑,1#排水泵和2#排水泵启动。
变量泵控制方式及其应用分类方式一:变量泵可以通过排量调节来适应机械在作业时的复杂工况要求,由于其具有明显的优点而被泛使用。
变量泵的控制方式多种多样,主要有压力切断控制、功率控制、排量控制和负载敏感控制四基本控制方式。
通过这四种基本控制方式的组合,可以得到具有复杂输出特性的组合控制。
1.1 压力切断控制压力切断控制是对系统压力限制的控制方式,有时也简称为压力控制。
当系统压力达到切断压力值,排量调节机构通过减小排量使系统的压力限制在切断压力值以下,其输出特性如图1-1a所示。
如果切断力值在工作中可以调节则称为变压力控制,否则称为恒压力控制。
图1-1b所示为压力切断控制的典型实方式。
当系统压力升高达到切断压力时,变量控制阀阀芯左移,推动变量机构使排量减小,从而实现压力断控制。
阀芯上的Pr为液控口,可以对切断压力进行液压远程控制和电液比例控制。
一些液压工况复杂,作业中执行机构需要的流量变化很大,压力切断控制可以根据执行机构的调速要按所需供油,避免了溢流产生的能量损失,同时对系统起到过载保护的作用。
a输出特性b典型实现形式图1-l 压力切断控制变量泵1.2 功率控制功率控制是对系统功率限制的控制方式。
当系统功率达到调定的功率值时,排量调节机构通过减小排量使系统的功率限制在调定功率值以下。
如果功率限制值在工作中可调则称为变功率控制,否则称为恒功率控制。
图1-2中所示为力士乐(Rexroth)A11VO恒功率泵的输出特性和具体实现结构。
其工作原理如下:变量油缸和复位油缸分别布置在泵体两侧,对变量机构进行差动控制,其中面积较大的变量油缸的压力受到变量控制阀的控制。
作用在小活塞上的系统压力经摇杆在控制阀芯左侧作用推力F,而阀芯右侧受到弹簧力的作用。
由于小活塞装在与变量机构一起运动的复位活塞上,所以摇杆对阀芯的推力为F=PAL l/L2(1)式中:P为系统压力;A为小活塞面积;L1为小活塞到摇杆铰点的距离;L2为变量控制阀杆到摇杆铰点的距离。

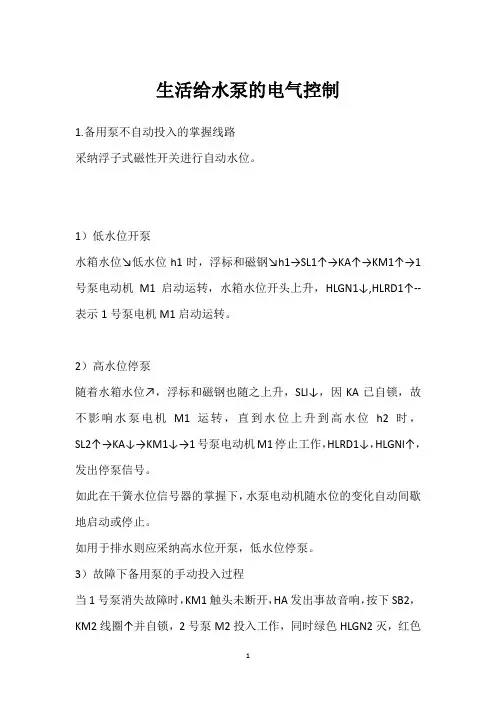

生活给水泵的电气控制1.备用泵不自动投入的掌握线路采纳浮子式磁性开关进行自动水位。
1)低水位开泵水箱水位↘低水位h1时,浮标和磁钢↘h1→SL1↑→KA↑→KM1↑→1号泵电动机M1启动运转,水箱水位开头上升,HLGN1↓,HLRD1↑--表示1号泵电机M1启动运转。
2)高水位停泵随着水箱水位↗,浮标和磁钢也随之上升,SLl↓,因KA已自锁,故不影响水泵电机M1运转,直到水位上升到高水位h2 时,SL2↑→KA↓→KM1↓→1号泵电动机M1停止工作,HLRD1↓,HLGNl↑,发出停泵信号。
如此在干簧水位信号器的掌握下,水泵电动机随水位的变化自动间歇地启动或停止。
如用于排水则应采纳高水位开泵,低水位停泵。
3)故障下备用泵的手动投入过程当1号泵消失故障时,KM1触头未断开,HA发出事故音响,按下SB2,KM2线圈↑并自锁,2号泵M2投入工作,同时绿色HLGN2灭,红色HLRD2亮。
按下SB4,KM2失电释放,2号泵电机M2停止,HLRD2灭,HLGN2亮。
2. 备用泵自动投入的掌握线路采纳浮子式磁性开关进行自动水位。
电源开关↑→HLGN1、HLGN2↑,表示电源已接通。
1)低水位开泵水位↘低水位时,SLl↑→KA1↑→KMl↑→1号泵电机M1启动运转,HLRD1↑,HLGN1↓2)高水位停泵水位↗高水位时,SL2↑→KA1↓→KMl↓→1号泵电机M1停止运转,HLRD1↓,HLGN1↑3)故障下备用泵的自动投入过程即使水位处于低水位,SLl↑,KA1↑,但如KMl触头卡住,线圈坏→HA↑,HLGN1↑,KT↑(5~10s延时后)→故障灯HL↑,KA2↑→KM2↑→2号泵电机M1启动运转,HLRD1↓3. 采纳浮球磁性开关进行自动水位的掌握线路采纳浮球磁性开关进行自动水位的掌握线路与采纳浮子式磁性开关进行自动水位的掌握线路的差别是信号回路不同。
低水位时,浮球正置,接点处于断开状态→KA1↑→KMl↑→1号泵电机M1启动运转。

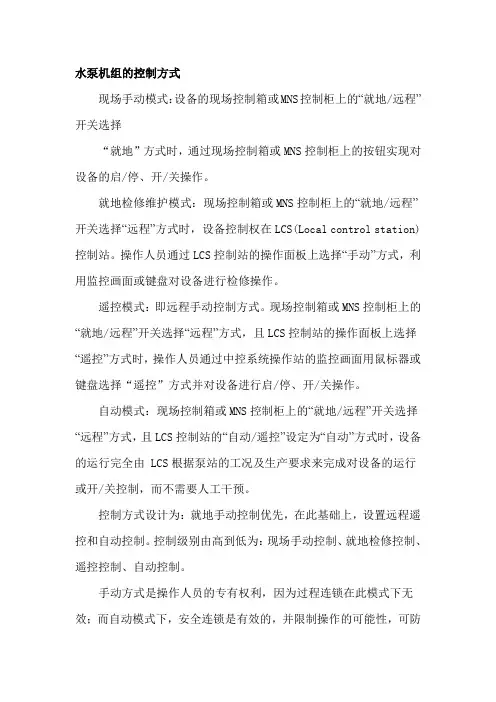

水泵控制器操作方法
水泵控制器是用来控制水泵开启和关闭的设备。
常见的水泵控制器有手动控制器、自动控制器和远程控制器。
1. 手动控制器操作方法:
- 将手动控制器上的开关或按钮调至“手动”模式。
- 手动控制器通常配备有按钮或开关,用来手动控制水泵开启和关闭。
根据水泵控制器的具体设计,可以将开关或按钮调至相应的位置进行操作。
2. 自动控制器操作方法:
- 自动控制器通常具备自动检测和控制的功能,可以根据水位、压力或时间等参数来自动启动和停止水泵。
- 首先,根据需要设置自动控制器的参数,例如水位高度、压力范围等。
- 将自动控制器上的开关或按钮调至“自动”模式。
- 自动控制器会根据所设置的参数进行自动监测,并在符合条件时启动水泵。
当水位达到设定高度或压力达到设定范围时,自动控制器会停止水泵的运行。
3. 远程控制器操作方法:
- 远程控制器可以通过无线或有线方式远程操控水泵的开启和关闭。
- 首先,确保远程控制器与水泵控制器之间建立起连接。
- 根据远程控制器的设计,使用配套的遥控器或手机应用等方式进行远程操控。
- 通过远程控制器发送相关指令,可以实现水泵的开启和关闭操作。
泵控制方案泵控制方案引言在各种工业和民用领域,泵是一种广泛应用的设备。
为了实现泵的自动化控制和优化运行,泵控制方案成为一个重要的研究和应用领域。
本文将介绍泵控制的基本原理和常见的泵控制方案。
泵的控制原理泵的控制目的是根据系统需求,调整泵的运行状态和输出流量。
常见的泵控制方法包括调节泵的转速、调节泵的进出口阀门、调节泵的运行时间等。
调节泵的转速通过改变泵的转速来控制泵的输出流量。
现代泵通常采用变频器来调节电机的转速,从而实现流量的精确控制。
变频器可以根据输入信号自动调整电压和频率,使泵的转速达到预定的值。
调节泵的进出口阀门通过调节泵的进出口阀门的开度来控制泵的输出流量。
开启阀门可以增加流量,关闭阀门可以减少流量。
这种控制方法适用于节流阀控制方式,通过调整进出口阀门的开度和位置,可以实现对流量的精确控制。
调节泵的运行时间通过控制泵的运行时间来控制泵的输出流量。
这种方法适用于周期性使用泵的场景。
可以通过设置泵的工作时间和停止时间,来实现对泵的流量控制。
常见的泵控制方案单泵控制方案单泵控制方案适用于单个泵控制的场景。
通过对泵的转速、进出口阀门或运行时间进行控制,可以实现对泵的输出流量的控制。
单泵控制方案通常采用开关控制,即根据系统需求开启或关闭泵。
多泵串联控制方案多泵串联控制方案适用于需要多个泵协同工作的场景,通过将多个泵串联起来,实现对流量和压力的更精确控制。
多泵串联控制方案可以根据系统需求,根据流量和压力变化,灵活调整每个泵的流量和转速。
变频器控制方案变频器控制方案是一种常见的泵控制方式。
通过变频器调节电机的转速,实现对泵的流量控制。
变频器可以根据输入信号和设定参数,自动调整电压和频率,精确控制泵的输出流量。
变频器控制方案具有调节范围广、控制精度高、能耗低等优点。
结论泵控制方案是实现泵自动化控制的重要手段。
通过合理的泵控制方案,可以实现对泵的流量和运行状态的精确控制,提高泵的运行效率和性能。
在实际应用中,可以根据具体需求和系统特点选择合适的泵控制方案,以实现最佳的控制效果。
第五章泵的自动控制泵浦是向液体传送机械能,用来输送液体的一种机械,在船上用使非常广泛。
在不同的系统中,泵的具体功能各异,其控制也不相同。
第一节泵的常规控制一、主海水泵的控制为主、副机服务的燃油泵、滑油泵、冷却水泵等主要的电动副机,为了控制方便和工作可靠均设置两套机组。
该机组不仅能在机旁控制,也能在集控室进行遥控;而且在运行中运行泵出现故障时能实现备用泵自动切入,使备用泵投入工作。
原运行泵停止运行并发出声光报警信号,以保证主、副机等重要设备处于正常工作状态。
图2-5-1为泵的控制线路,其工作原理分析如下:1.泵的遥控手动控制将电源开关QS1、QS2合闸,遥控-自动选择开关SA1、SA2置于遥控位置。
对于1号泵,按下启动按钮SB12,则继电器KA10线圈通电,接触器KM1线圈回路KA10触头闭合,1号泵电动机通电启动并运行,同时KA10触头闭合自锁。
在1号泵正常运行时,若按下停止按钮SB11,则KA10线圈断电,使接触器KM1线圈失电,1号泵停止运行。
2号泵的手动控制与1号泵基本相同,并且两台泵可以同时手动起停控制,实现双机运行。
2.泵的自动控制过程以1号泵为运行泵,2号泵为备用泵为例,其自动控制过程说明如下:准备状态(即两台泵都处于备用状态):将电源开关QS1、QS2合闸,遥控-自动选择开关SA1、SA2置于自动位置。
组合开关SA12、SA22置于备用位置,此时对1号泵控制电路来说,开关SA12闭合,其各主要电器设备工作情况分析为:13支路KM1辅助触点断开,时间继电器线圈KT3不得电,其10支路触头断开,所以线圈KA13不得电,其6支路常闭触头闭合,使线圈KA11得电,从而使2号泵控制电路的4支路KA11断开。
同样道理,2号泵控制电路中,触头KA21也断开,因此KA10线圈不得电,KM1线圈也不得电;13支路KT2线圈得电,其7支路触头延时闭合;6支路KA13处于闭合状态,所以线圈KA12也通电。

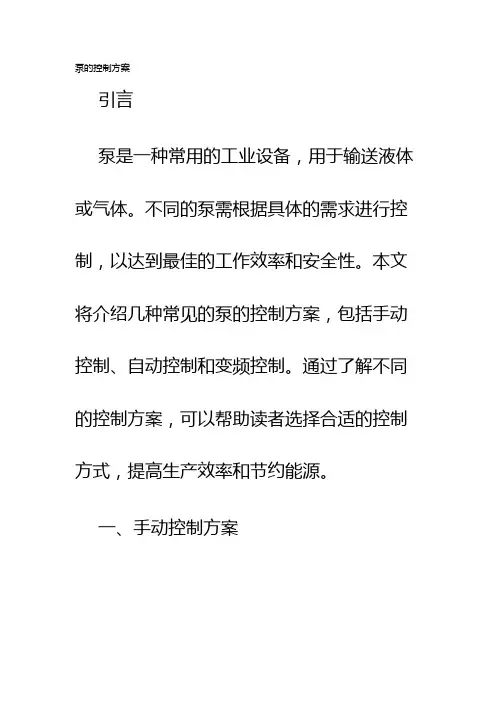

泵的控制方案引言泵是一种常用的工业设备,用于输送液体或气体。
不同的泵需根据具体的需求进行控制,以达到最佳的工作效率和安全性。
本文将介绍几种常见的泵的控制方案,包括手动控制、自动控制和变频控制。
通过了解不同的控制方案,可以帮助读者选择合适的控制方式,提高生产效率和节约能源。
一、手动控制方案手动控制是最简单、最基本的泵控制方式。
它适用于泵的运行需求不频繁、工作环境相对简单的情况。
手动控制的原理是通过人工操作开关或阀门,实现泵的启动、停止或调节流量。
手动控制的优点是操作简便、成本低廉,但缺点是依赖人工操作,不适用于需要连续运行或大范围调节流量的情况。
二、自动控制方案自动控制是通过传感器、控制器和执行机构等自动化设备实现泵的控制。
根据不同的工作需求,自动控制可以分为以下几种方式。
1. 压力控制压力控制是最常见的泵自动控制方式之一。
通过安装压力传感器,监测泵的出口压力,并通过控制器实时调节泵的运行状态。
当压力低于设定值时,控制器会自动启动泵运行;当压力达到设定值时,控制器会自动停止泵运行。
这种控制方式可以确保系统内的压力稳定,避免过高或过低的问题。
2. 液位控制液位控制适用于需要保持液体水平的系统,如水箱或水池。
通过安装液位传感器,监测液位变化,并通过控制器控制泵的运行。
当液位低于设定值时,控制器会自动启动泵运行,以增加液位;当液位达到设定值时,控制器会自动停止泵运行。
液位控制可以实现自动补水、排水等功能。
3. 流量控制流量控制适用于需要按需求调节流量的系统。
通过安装流量传感器,监测泵的流量,并通过控制器控制泵的运行速度或调节阀门的开度,以达到所需的流量。
流量控制可以根据实际需要灵活调整,使系统运行在最佳状态。
三、变频控制方案变频控制是利用变频器控制泵的转速,从而实现流量调节和能量节约。
变频器可以根据实际需求,调整电机的转速,以达到所需的流量和压力。
变频控制的优点是能够根据实时需求调节泵的运行状态,最大限度地实现能量的节约和运行的效率。
变量泵控制方式及其应用分类方式一:变量泵可以通过排量调节来适应机械在作业时的复杂工况要求,由于其具有明显的优点而被泛使用。
变量泵的控制方式多种多样,主要有压力切断控制、功率控制、排量控制和负载敏感控制四基本控制方式。
通过这四种基本控制方式的组合,可以得到具有复杂输出特性的组合控制。
1.1 压力切断控制压力切断控制是对系统压力限制的控制方式,有时也简称为压力控制。
当系统压力达到切断压力值,排量调节机构通过减小排量使系统的压力限制在切断压力值以下,其输出特性如图1-1a所示。
如果切断力值在工作中可以调节则称为变压力控制,否则称为恒压力控制。
图1-1b所示为压力切断控制的典型实方式。
当系统压力升高达到切断压力时,变量控制阀阀芯左移,推动变量机构使排量减小,从而实现压力断控制。
阀芯上的Pr为液控口,可以对切断压力进行液压远程控制和电液比例控制。
一些液压工况复杂,作业中执行机构需要的流量变化很大,压力切断控制可以根据执行机构的调速要按所需供油,避免了溢流产生的能量损失,同时对系统起到过载保护的作用。
a输出特性b典型实现形式图1-l 压力切断控制变量泵1.2 功率控制功率控制是对系统功率限制的控制方式。
当系统功率达到调定的功率值时,排量调节机构通过减小排量使系统的功率限制在调定功率值以下。
如果功率限制值在工作中可调则称为变功率控制,否则称为恒功率控制。
图1-2中所示为力士乐(Rexroth)A11VO恒功率泵的输出特性和具体实现结构。
其工作原理如下:变量油缸和复位油缸分别布置在泵体两侧,对变量机构进行差动控制,其中面积较大的变量油缸的压力受到变量控制阀的控制。
作用在小活塞上的系统压力经摇杆在控制阀芯左侧作用推力F,而阀芯右侧受到弹簧力的作用。
由于小活塞装在与变量机构一起运动的复位活塞上,所以摇杆对阀芯的推力为F=PAL l/L2(1)式中:P为系统压力;A为小活塞面积;L1为小活塞到摇杆铰点的距离;L2为变量控制阀杆到摇杆铰点的距离。
当摇杆推力大于弹簧推力时,阀芯右移,使泵的排量减小,从而维持摇杆推力为近似常数。
根据式(1)可知,摇杆推力正比于PL1,而L1正比于油泵排量,因此实现了对变量泵的功率的限制(假定油泵转速不变)。
有时为了简化控制结构,常采用近似功率控制方式,常用双弹簧结构控制变量机构位置。
图9-3所示为川崎(Kawasaki)K3V系列变功率控制泵的输出特性和具体实现结构。
其中控制阀阀芯位置是通过系统压力与双弹簧弹力的平衡决定的,而变量机构跟随阀芯一起运动,这样就可以利用双弹簧的变刚度特性用折线近似双曲线。
图1-2 恒功率控制变量泵图1-3 变功率控制变量泵功率控制能够充分发挥原动机的功率,达到按能力供油的目的,避免原动机因过载而停车或损坏。
1.3 排量控制排量控制是指对变量泵的排量进行直接控制的控制方式,施加一个控制压力就可以得到一个相应的排量值。
图1-4所示为川崎(Kawasaki)K3V系列负流量控制(指流量变化与先导控制压力成反比)的输出特性和具体控制方式。
当先导控制压力Pr增大时,变量控制阀阀芯右移,使泵的排量减小,从而使泵的流量Q随着Pr的增大成比例地减小。
图1-4 负流量控制变量泵图1-5所示是HYUNDAI液压挖掘机的负流量控制系统的局部简化原理图。
当所有多路换向阀位于中位时,从液压泵排出的压力油经多路换向阀的直通供油道和节流孔回油箱,将节流孔的回油流量作为控制量,通过排量调节机构来控制泵的排量。
当通过节流孔回油的流量达到一定值时(设定值远小于系统总流量),节流孔前的先导压力Pr就开始调节变量泵,使泵的排量仅提供运动速度所需的流量,即通过多路阀对执行元件进行调速时,变量泵具有自动调节排量按需供流的功能。
图1-5 EHYUNDAI液压挖掘机负流量控制系统1.4 LS(负载敏感)控制LS控制方式是对变量泵排量变化率控制的控制方式。
LS控制变量泵的输出特性与排量控制相同,但其控制信号反映的不是排量本身,而是排量的变化值。
图1-6所示是LS控制的典型实现形式,它过压力差对泵的排量进行控制,当△P与阀芯弹簧压力不平衡时,变量控制阀阀芯偏移,使泵排量发生相应变化。
图1-6 LS控制变量泵的典型实现形式图1-7 LS调速控制系统图1-7所示是采用LS控制变量泵实现的LS调速系统的基本原理。
△P为节流口前后压力差,△P=PA-P L,其中P A为泵口压力,P L为负载压力,其最大的特点就是可以根据负载大小和调速要求对泵进行控制,从而实现在按需供流的同时,使调速节流损失△P控制在很小的固定值。
负载敏感变量泵与压力补偿阀配合使用可以实现单泵驱动多个执行机构的独立调速,各执行元件不受外部负载变动和其他执行元件的干扰。
由于LS调速系统不仅实现按需供油,同时也是按需供压,是能量损失很小的调速方案。
1.5 基本控制方式的组合及其应用系统的压力限制、原动机的功率限制以及对执行元件的可调速性,往往对同一台机械的液压系统是同时需要的,因此需要对多种控制方式进行组合,以便使变量泵能够满足机械设备的复杂工况要求,控制方式的组合应根据具体的应用要求而定。
图1-8所示为力乐士(Rexroth)压力切断控制、功率控制和LS控制组合的输出特性和具体实现结构。
图1-8 功率控制、压力切断控制和LS控制的组合图1-8中,三个控制阀并联连接,当系统状态达到其中任一个限制条件时,对应的控制阀动作,使泵的排量减小,组合后的输出特性如图1-8a所示,兼具压力切断控制、功率控制和LS控制的特点,可以较好地满足复杂工况的要求。
分类方式二:按照液压控制和电气控制分类如下:2.1.液压控制:2.1.1 压力控制DRa.液压原理图b.静态特性曲线图2.1 DR控制原理示意图应用:即使在流量变化的情况下,该压力控制也能保持液压系统中的压力恒定。
变量泵只提供执行器所需的液压油。
如果工作压力超过压力控制阀的设定压力,泵的排量自动摆回,知道压力偏差被纠正为止。
2.1.2两点式变量,直接控制DGa.液压原理图b.切换压力曲线图2.2 DG控制原理示意图应用:通过在油口x施加一外部切换压力使变量泵达到最小摆角。
控制油可直接供给控制活塞。
2.1.3流量控制FR图2.3 FR控制原理示意图应用:在液压系统中保持恒定的流量2.1.4恒功率控制LRa.液压原理图b.静态特性曲线图2.4 LR控制原理示意图应用:功率是根据工作压力调节泵的排量,使功率在恒定驱动转速下保持预设的驱动功率恒定。
通过准确控制功率特性双曲线,得到最佳的功率利用。
2.1.5与位置有关的液压控制HW图2.5 HW控制原理示意图应用:改变转动销的角度进行流量(排量)的无级调节。
2.1.6与先导压力有关的液压控制HDa.液压原理图b.静态特性曲线图2.6 HD控制原理示意图应用:泵流量(排量)的无级调节与先导压力有关,调节与所施加的先导压力成正比。
2.1.7液压控制,与转速有关DADA控制是一种与发动机转速或自动行驶有关的控制系统。
内置DA控制阀芯产生一个与泵(发动机)驱动转速成比例的先到压力。
该先到压力通过一个由电磁铁操作的3位4通换向阀传至油泵的定位缸上。
泵的排量在液流的各个方向均可无级调节,并同时受泵的驱动转速和排油压力的影响。
液流方向(即机器向前或向后)由通电电磁铁a或b控制。
泵的驱动转速提高,DA阀芯产生的先导压力也会增大,从而使泵的流量或压力增大。
根据所选择泵的工作特性,系统压力升高使泵回摆至较小排量。
发动机转速降低时,通过降低与压力有关的泵的行程和降低先导压力,达到发动机过载保护的目的。
图2.7 DA控制原理示意图2.2电气控制2.2.1电气两点控制,带开关电磁铁EZ图2.8 EZ控制原理示意图2.2.2带比例电磁铁的电液控制EPa.液压原理图b.静态特性曲线或a’.液压原理图b’.静态特性曲线图2.9EP控制原理示意图应用:对泵排量的调节与电磁铁电流成比例2.2.3电液压力控制(反比特性)EDa.液压原理图b.电流压力特性曲线c.静态特性曲线图2.10 EP控制原理示意图应用:泵的最大输出压力取决于输入电磁铁的电流。
如果泵压力下降到设定压力以下,泵会增加排量,以便提高流量满足系统要求。
如果压力达到设定压力,泵会调节其排量以满足系统所需要流量。
调节电磁铁的电流可无级调整最大系统压力。
由于反比例控制,泵在最大电磁铁电流下为备用压力,在零电流下则达到最大压力。
另:(以下分类采用统一样本)1.DG,液压控制,直动式使用直动式液压控制,可通过在油口X1,X2直接在行程缸上施加液压控制压力来调节泵的排量。
这样,斜盘即在0和最大排量之间调节。
每一个液流方向分配一个油口。
2.EZ,电气两点控制,带开关电磁铁使用开关电磁铁a和b通电或断电,可有EZ的控制装置为油泵的行程油缸供油。
这样,斜盘即在0和最大排量之间调节。
每一个液流方向分配一个油口。
3.HD控制,与先导压力有关取决于两条控制管路中的先导压力Pst的压差(油口Y1和Y2),油泵形成缸通过HD 控制装置获得控制压力。
这样,斜盘或排量可实现无级调节。
4.HW液压控制,机械伺服取决于操纵杆的操作方向a或b,有泵行程缸通过HW控制装置获得控制压力。
这样,斜盘或排量可实现无级调节。
