12-DW-10型测烟望远镜作业指导书.

文件制修订记录1.0目的/Aim:1.1 为烟气测试仪操作实验提供作业指导书,确保烟气测试仪对产品烟气中CO、C02、O2的测量精度。

2.0参考文件/Reference Instruction:2.1烟气测试仪使用说明书3.0设备/材料/ Equipment/Material:3.1 Testo 325-1烟气测试仪(需权威计量部门定期校验并在一定的期限范围内使用) 。

4.0准备/要求/Prepare/Requirement:4.1 根据使用需要安装电池或连接主电源4.2 连接测试仪烟气出口和压力测量导管4.3 连接大气温度和烟气温度信号插头5.0安全/维护/Safety/Maintenance:5.1 测量时烟气出口应自由畅通,以保证测量精确度。

5.2 一旦冷凝水器内水位到达最大位置,应排空冷凝水.此时应关闭泵,否则将损坏测试仪。

5.3 当CO传感器中有少许酸性物质或O2传感器中有少许碱性物质时,应及时清理(离地摇晃导管顶端) 。

5.4 不要将测试仪放置于有溶解性物质的房间内。

5.5 为了测量真正的烟气温度并因此能够测量真正的烟气损失,热电偶应置于烟气中,它不应被探头的主框所覆盖,烟气导管应插入烟气温度连接插座内。

5.6 热电偶顶部不应接触保护框,若有必要弯曲热电偶的顶部。

5.7 每次测试后应使用空气来清洗测量元件(通过泵的开/关),直到O2含量显示超过20％以上且CO含量显示低于50ppm。

5.8 在测量烟气时,不要在充电电池和主电源之间进行切换(电压波动可能影响测量结果) 。

5.9 只有泵不在工作时静压/压力才能被测量.若静压/压力测量是紧随着烟气测量进行的,那么在导管中还会有余气对测试结果产生影响,因此余气应首先被排除(约30S) 。

5.10 在更换电池或可充电电池时,应关闭测试仪电源开关。

6.0操作程序/Operation Process:6.1 燃烧的烟气测量6.1.1按下“开/关”键(测试仪自检5S) →电池容量界面显示(等待3S) →初始状态界面显示(等待60S) 。

镜检作业指导书一、任务背景在镜检作业中，为了确保产品的质量和安全性，需要进行严格的检查和测试。

为了保证检查的准确性和一致性，制定一份详细的镜检作业指导书是非常重要的。

二、任务目的本文档旨在提供一份标准格式的镜检作业指导书，以确保镜检作业的执行符合标准要求，并能够准确记录检查过程和结果。

三、任务内容1. 检查项目在镜检作业指导书中，首先需要列出需要检查的项目。

这些项目可以根据产品的特性和要求进行调整。

以下是一个示例：- 外观检查：检查产品表面是否有划痕、污垢或其他缺陷。

- 尺寸检查：测量产品的尺寸是否符合规定的要求。

- 光学性能检查：使用适当的设备和方法检查产品的光学性能，如分辨率、畸变等。

- 包装检查：检查产品的包装是否完好，是否有破损或变形。

2. 检查方法和工具在镜检作业指导书中，需要详细描述每个检查项目的具体方法和所需的工具。

以下是一个示例：- 外观检查：使用裸眼或放大镜检查产品表面，记录任何缺陷的位置和类型。

- 尺寸检查：使用卡尺或其他适当的测量工具，测量产品的长度、宽度和高度，并与规定的尺寸进行比较。

- 光学性能检查：使用光学测试设备，如显微镜或光谱仪，检查产品的光学性能，并记录测试结果。

- 包装检查：检查产品的包装是否完好，是否有破损或变形，并记录检查结果。

3. 检查标准和要求在镜检作业指导书中，需要明确规定每个检查项目的标准和要求。

这些标准和要求可以根据产品的特性和要求进行调整。

以下是一个示例：- 外观检查：产品表面不得有划痕、污垢或其他缺陷。

- 尺寸检查：产品的尺寸应符合规定的公差范围。

- 光学性能检查：产品的光学性能应符合规定的要求，如分辨率应达到指定数值，畸变应在可接受范围内。

- 包装检查：产品的包装应完好无损，不得有破损或变形。

4. 检查记录和报告在镜检作业指导书中，需要说明如何记录和报告检查结果。

以下是一个示例：- 外观检查：记录任何缺陷的位置和类型，并拍照或制作示意图作为记录。

SN-LGM3V0.10SN-LGM3林格曼光电测烟望远镜使用说明书目录第一章主要用途及适用范围 (2)1.1主要用途及适用范围 (2)1.2主要技术指标 (2)第二章安装 (2)2.1验收 (2)2.2仪器适用的工作环境 (2)2.3组装 (2)第三章基本原理 (3)3.1基本原理 (3)3.2光电系统原理 (4)第四章仪器的使用方法 (4)4.1仪器结构 (4)4.2测量方法 (4)4.3使用注意事项 (5)第五章单片机控制软件操作说明 (6)5.1电路原理及组成 (6)5.2主菜单组成 (6)5.3每个功能模块介绍 (6)第六章维护保养 (9)6.1简单的调试和维护 (9)6.2电池充电 (10)6.2保修期 (10)第一章概述1.1主要用途及适用范围SN-LGM3林格曼光电测烟望远镜可对烟气黑度进行监测并记录。

内带电子数据保存空间，能把测试数据保存下来，回室内再做处理。

所有数据通过单片机作初步处理，数据直读。

LCD液晶显示屏显示处理后的数据，打印出的记录数据即可证实被测烟气的林格曼黑度等级。

因此它可对烟气的排放按规定要求进行监测。

1.2主要技术指标：1.望远镜视角放大率10倍2.望远镜观测距离10～500米3.物镜通光孔径50毫米4.电子林格曼黑度等级0～5级5.电源镍氢电池/电源DC9V.300mA6.采样时间连续、1、5、10分均测可选第二章安装2.1验收开箱后,请核对仪器的备件和附件与装箱单是否相符，如有损坏或缺件请立即与厂方联系。

2.2仪器适用的工作环境（1）仪器应在干燥、清洁场所使用和保存。

（2）避免灰尘，潮湿和腐蚀性气体。

（3）尽量避免雨天使用。

（4）使用温度范围：-15～+35℃。

（5）相对湿度：≤80％。

2.3组装2.3.1仪器的组成1.仪器电源由三部分组成。

内部充电电池，主机电源(9V/500mA)。

2.光电测烟望远镜主体。

3.PC软件，数据线。

注意：任何连接之前一定要断电或关上开关，否则损坏仪器。

锅炉烟气烟尘检测是一项较复杂的工作，要求检测人员熟练掌握仪器操作技能，不断丰富现场经验，编辑此锅炉烟气烟尘检测的简要流程，需要检测人员凭此在实际检测中不断摸索，不断完善。

（表格中的数据只是举例，不作检测及计算参考）1、检测仪器设备的准备和检查1.1、滤筒前处理和称重用铅笔将滤筒编号，在105～110℃的烘箱内烘烤1小时，取出放于干燥箱内冷却至室温，再用最小读数为0.0001g的天平称量，两次重量误差不超过0.5mm，放于专用容器中保存；1.2、干燥剂的填装将干燥筒密封盖旋开，加于约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后旋紧密封盖；1.3、取样管与主机的联接1.3.1、主机面板上的两个“△P”接嘴用橡胶管（￠4×7）与取样管上的“皮托管接嘴”相连，皮托管面向气流方向的连接到“＋”端，背向气流方向的连接到“－”端；1.3.2、干燥筒的出气嘴与面板上标有“烟尘”的接嘴用橡胶管（￠8×14，0.4米）相连，缓冲筒的进气嘴用橡胶管（￠8×14，6米）与烟尘取样管的气路接嘴相连，干燥筒与缓冲筒橡胶管（￠8×14，0.4米）相连；1.3.4、加装滤筒：记下滤筒编号，将滤筒装入取样管，旋紧压盖。

2、开机自检，进入主画面确认连接好后，打开仪器电源开关，仪器进入初始状态，进行自检，稍等片刻，显示如下：移动光标，选择相应菜单，按“确认”键执行。

3、参数设置3.1、基本设置移动光标至“1进行必要的参数设置后，按“确认”键保存。

3.2、锅炉参数设置3.2.1、移动光标至“2画面直接显示的上一次进行采样的锅炉参数，如果本次采样的是同一个锅炉可不作修改，直接执行“4.读入”3.2.2、执行“4通过“上寻”与“下寻”可找到本次采样锅炉的标识，将储存的锅炉参数读入本次采样任务中。

3.2.3、执行“3.烟道布点﹥”菜单，按“确认”键显示如下：3.3、工作状况数据测量保持锅炉恒定负荷正常运行！！！移动光标至“3.3.3.1、压力调零移动光标至“1.仪器自动对压力传感器进行调零，当数值回到零且比较稳定时，按“0”键调零完毕。

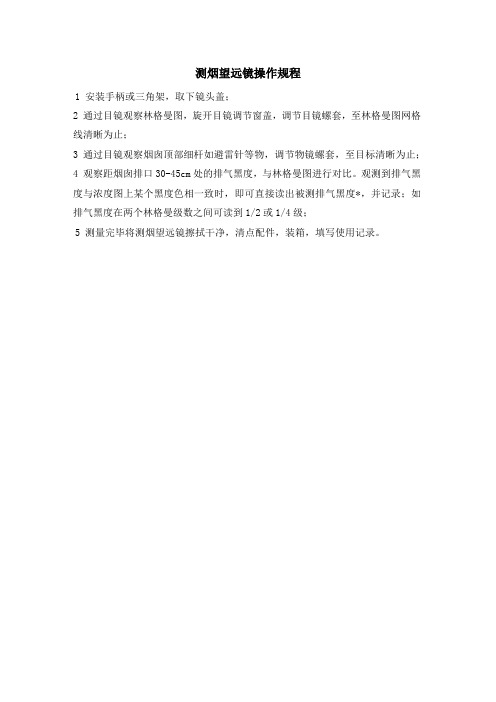

测烟望远镜操作规程
1 安装手柄或三角架，取下镜头盖；
2 通过目镜观察林格曼图，旋开目镜调节窗盖，调节目镜螺套，至林格曼图网格线清晰为止；
3 通过目镜观察烟囱顶部细杆如避雷针等物，调节物镜螺套，至目标清晰为止；
4 观察距烟囱排口30-45cm处的排气黑度，与林格曼图进行对比。

观测到排气黑度与浓度图上某个黑度色相一致时，即可直接读出被测排气黑度*，并记录；如排气黑度在两个林格曼级数之间可读到1/2或1/4级；
5 测量完毕将测烟望远镜擦拭干净，清点配件，装箱，填写使用记录。

********公司仪器设备作业指导书第B版第2次修订文件编号：J****/ZZ-20***副本控制：拟制人：审核人：批准人：批准日期：20**年*月*日分发日期：发放登记号：持有人：***年***月***日颁布***年***月***日实施_______________________________________________________________________________ *******公司发布作业指导书目录作业指导书目录1 目的使每个工作人员能正确地使用本仪器。

2 范围本SOP 仅适用于分光光度计3 职责3.1 实验室工作人员均应熟知并严格遵守本SOP，室负责人监督落实。

3.2 本SOP 的改动，可由任一使用本SOP 的工作人员提出，并报经下述人员批准签字：室负责人、科主任。

4 操作程序4.1将灵敏度旋钮置“1”档；4.2开启电源，开关内指示灯亮，预热20分钟，选择开关置于“T”；4.3开启试样室盖，调节“0”旋钮，使数字显示为“00.0”；4.4将装有溶液的比色皿放置比色架中，4.5旋动波长旋钮，反测试所需的波长调节至刻度线处；4.6盖上样品盖，拉动试样架拉手，使标准溶液比色皿置于光路中，调节“100”旋钮，使字显示为“100.0”；4.7拉动式样架拉手，将被测溶液比色皿置于光路中，数字表读数即被测溶液的透光值；4.8吸光度的测量，参照“（3）”“（6）”，将选择开关置于“A”，旋动吸光度调零旋钮中，使数字显示为“.000”,然后移入被测溶液，显示值即为试样的吸光度A 值。

5 注意事项5.1大幅度改变波长时，需稍等片刻才能下常工作。

5.2经常注意仪器右侧干燥筒内的防潮硅胶是否变色。

5.3仪器工作数月后，要校下波长。

5.4更换钨卤灯时，要带上手套。

6 引用的表格仪器使用登记表确保天平的正常使用。

2 适用范围本SOP 适用于本室各类电子天平。

3 职责：3.1 实验室工作人员均应熟知并严格遵守本SOP。

目的：建立DN-10数码显微镜标准操作规程，使操作规范化。

范围：适用于DN-10数码显微镜的标准操作。

职责：QC应严格遵照该操作规程操作，QC主任负责监督本规程的实施。

内容：
1、将标本切片放在载物台上，用切片压片压紧。

2、将各倍率的物镜顺序载入物镜转换器，将所选用的目镜插入镜筒中，使用双目时，应使双目间距调至适合瞳距。

3、转动反光镜，使照明光线射入镜筒（或接通电照明光源），然后调节聚光镜下光栏的孔径大小，使视场明暗适度。

4、观察时，先用低倍物镜寻找观察物，然后将被观察物移至视场中心，再换高倍物镜观察。

当使用100×（油浸）物镜时，需在物镜前片和标本平面之间充满杉木油，油滴内不应有气泡，油镜使用完毕后，应立即用少量二甲苯擦拭干净，避免日久杉木油凝固不易清除。

5、为了使观察时得到明亮而清晰的物像，必须注意对照明系统的调节，在使用不同倍率的物镜时，都应调节聚光镜及改变光栏孔径，使其数值孔径与物镜相适应，一般来说，物镜的倍数增大时，聚光镜要向上移动，孔径光栏是为数值孔径的调节而设计的，不是调亮度。

使用高倍物镜时最好由下到上进行调节，以避免镜头因碰到切片面损坏。

通常，光栏孔开启到物镜出瞳的70-80%，直到在视场中能看到清晰物像为止。

6、调节聚光镜的高低和孔径光栏口径大小，至标本像对比度适宜，像质清晰。

7、观察时，可拉动目镜滑板至瞳距位置，调节目镜调节圈，使目镜筒升降位置与目镜滑板在标尺上所处的位置相一致，直至调节像质清晰为止。

8、历史修订记录和原因。

固定污染源排气中颗粒物和气态污染物采样方法1.适用范围适用于各种锅炉、工业炉窑及其他固定污染源排气中颗粒物的测定和气态污染物的采样。

2.测定与计算内容排气参数（温度、含湿量、压力、流速）的测定。

排气密度和气体分子量的计算。

排气中颗粒物的测定和排放浓度、排放率的计算。

3.采样的基本要求3.1 选择有代表性的采样点。

3.2 选择易于到达的采样位置。

3.3 选择能实施采样的地点。

3.4 选择安全可靠的采样位置。

3.5 与有关标准布点要求的符合型，在许可的条件下，尽量与标准的要求一致，当不一致以及监测点位有无法更改时，应考虑增加测点数。

3.6 采样工况：应在生产设备处于正常运行状态下进行，或根据有关污染物排放标准的要求，在所规定的工况条件下测定。

4. 采样位置和采样点4.1采样位置4.1.1 采样位置应优先选择在垂直管段，应避开烟道弯头和断面急剧变化的部位。

采样位置应设置在距弯头、阀门、变径管下游方向不小于6倍直径和距上述部件上游方向不小于3倍直径处（即上3下6)。

对矩形烟道，其当量直径D=2AB/(A+B)，式中A、B为边长。

4.1.2 对于气态污染物，由于混合比较均匀，其采样位置可不受上述规定限制，但应避开涡流区。

如果同时测定排气流量，采样位置仍按上述选取。

4.1.3 采样位置应避开对检测人员操作有危险的场所。

4.2 采样孔4.2.1 在选定的测定位置上开设采样孔，采样孔的内径应不小于80mm，采样孔管长应不大于50mm。

不使用时应用盖板、管堵或管帽封闭。

当采样孔仅用于采集气态污染物时，其内径应不小于40mm。

4.2.2 对正压下输送高温或有毒气体的烟道，应使用带闸板阀的密封采样孔。

4.2.3对圆形烟道，采样孔应设在包括各测点在内的相互垂直的直径线上；对矩形或方形烟道，采样孔应设在包括各测点在内的延长线上。

4.3 采样平台采用平台为检测人员采样设置，应有足够的工作面积使检测人员安全、方便地操作。

平台面积应不小于1.5m²，并设有1.1m高的护栏，采样孔距平台面约为1.2~1.3m。

消防检测作业指导书编制：安全仪器检测室年月日检测作业指导书检测作业指导书（方案）参照《建筑消防设施检测技术规程》GA503-2004的相关内容编制。

目录1 一般要求 (2)2 消防供配电设施 (2)3 火灾自动报警系统 (2)4 消防给水 (4)5 消火栓消防炮 (5)6 自动喷水灭火系统 (6)7 气体灭火系统 (8)8 机械加压送凤系统 (8)9 机械排烟系统 (9)10 应急照明和疏散指示标志 (10)11 应急广播系统 (11)12 消防专用电话 (11)13 防火分隔设施 (11)14 消防电梯 (12)1 一般要求1.1 检查各消防设施组件和设备的铭牌、标志、出厂产品合格证、消防产品的符合法定市场准入规则的证明文件、消防电梯的检测合格证、灭火剂的有效期等。

1.2 检查检测用仪器、仪表、量具等的计量检定合格证及有效期。

1.3 查看系统组件和设备、管道、线槽及支吊架等的外观，以及设备和管道有无泄漏现象。

1.4 检查采用绝缘电阻测试仪测量的导线和电缆的线间、线对地间绝缘电阻值的记录；检查采用接地电阻测试仪测量的系统接地电阻值的记录。

1.5 采用核对方式检查时，应与设计、验收等相关技术文件对比。

1.6 应逐项记录各消防设施的检测结果及仪表显示的数据，填写检测原始记录，并与上一次检测的原始记录对比。

1.7 检测过程中采用对讲设备进行联络，完成检测后将各消防设施恢复至正常警戒状态。

2 消防供配电设施2.1 消防配电2.1.1 查看消防控制室及各消防设施最末一级配电箱的标志，以及仪表、指示灯、开关、控制按钮。

2.1.2 核对配电箱控制方式及操作程序并进行试验：2.1.2.1 自动控制方式下，手动切断消防主电源，观察备用消防电源的投入及指示灯的显示。

2.1.2.2 人为控制方式下，在低压配电室应先切断消防主电源，后闭合备用消防电源，观察备用消防电源的投入及指示灯的显示。

2.1.2.3 查看最末一级配电箱运行情况。
